CNC Sistemlerinde İnverterin Rolü ve Önemi

Bir inverter, AC motorlara sağlanan elektriğin frekansını ve gerilimini değiştirerek motorun hızını kontrol eden bir güç elektroniği cihazıdır. Özellikle Spindle Motor gibi yüksek hızlı ve hassas kontrol gerektiren uygulamalarda, inverterler motorun optimum performansta çalışmasını sağlar. Bu cihazlar, sadece hızı ayarlamakla kalmaz, aynı zamanda motoru aşırı yük, aşırı akım gibi durumlara karşı korur ve enerji verimliliği sunar.

CNC makinelerinde, kesim, delme, oyma gibi farklı operasyonlar için farklı devir hızlarına ihtiyaç duyulur. İnverterler sayesinde operatörler, bu hızları kolayca ve hassas bir şekilde ayarlayabilirler. Bu da işleme kalitesini artırır ve takım ömrünü uzatır. Ayrıca, motorun yumuşak kalkış ve duruş yapmasını sağlayarak mekanik stresleri azaltır.

Temel İnverter Parametrelerinin Anlaşılması

İnverter ayarları yapılırken dikkat edilmesi gereken birçok parametre bulunur. Bu parametrelerin çoğu, motorun etiketinde (nameplate) belirtilen değerlere göre ayarlanır. İşte en kritik bazı parametreler:

Motor Nominal Frekansı (Fmax): Motorun maksimum hızda çalışması için gereken frekanstır (genellikle 50Hz veya 60Hz). İnverterin çıkış frekans üst limitini belirler.
Motor Nominal Gerilimi (Vnom): Motorun etiketinde yazan çalışma gerilimidir (örneğin 220V, 380V). İnverterin çıkış gerilimini bu değere göre ayarlaması önemlidir.
Motor Nominal Akımı (Inom): Motorun tam yük altında çektiği akım değeridir. İnverter, motoru aşırı akıma karşı korumak için bu değeri referans alır.
Motor Nominal Hızı (RPM): Motorun nominal frekans ve gerilimde ulaştığı devir sayısıdır. Bazı inverterlerde bu değer doğrudan girilebilirken, bazılarında frekans ve kutup sayısından hesaplanır.
Hızlanma/Yavaşlama Süreleri (ACC/DEC): Motorun sıfır hızdan maksimum hıza ulaşma (ACC) ve maksimum hızdan sıfıra inme (DEC) süreleridir. Bu süreler, mekanik sistemin ve işlenen malzemenin özelliklerine göre ayarlanır. Yumuşak kalkış ve duruş için önemlidir.
Kontrol Modu (V/F, Vektör Kontrol): İnverterin motoru nasıl kontrol edeceğini belirler. V/F kontrol basit uygulamalar için yeterliyken, yüksek tork ve hassasiyet gerektiren Servo Motor ve Sürücüler gibi sistemlerde genellikle vektör kontrol (sensorlü veya sensorsüz) tercih edilir.
Taşıyıcı Frekans (Carrier Frequency): İnverterin anahtarlama frekansıdır. Yüksek taşıyıcı frekans daha sessiz motor çalışması sağlar ancak inverterde daha fazla ısı oluşumuna neden olabilir.

Adım Adım İnverter Parametre Ayarı ve CNC Entegrasyonu

İnverter parametre ayarları, genellikle cihazın üzerindeki tuş takımı ve ekran aracılığıyla veya özel yazılımlar kullanılarak yapılır. İşte genel bir rehber:

Güvenlik Önlemleri: Ayarlara başlamadan önce inverterin ve motorun enerjisi kesilmeli ve gerekli güvenlik önlemleri alınmalıdır.

Kullanım Kılavuzunu İnceleme: Her inverter modelinin parametre kodları ve menü yapısı farklılık gösterebilir. Bu nedenle, cihazın kullanım kılavuzunu dikkatlice okumak ilk adımdır.

Motor Bilgilerini Girme: Motorunuzun etiketinde yer alan Nominal Frekans, Nominal Gerilim, Nominal Akım, Nominal Hız (RPM) gibi temel değerleri, inverterin ilgili parametrelerine eksiksiz ve doğru bir şekilde girin. Bu, inverterin motoru doğru tanıması için hayati öneme sahiptir.

Maksimum ve Minimum Frekans Ayarı: Uygulamanızın gerektirdiği en düşük ve en yüksek çalışma frekanslarını belirleyin. Örneğin, bir CNC Router veya Mini CNC için spindle'ın minimum ve maksimum devirlerini bu frekanslar belirler.

Hızlanma ve Yavaşlama Süreleri: Mekanik sistemin ataletini ve işleme dinamiklerini göz önünde bulundurarak hızlanma (ACC) ve yavaşlama (DEC) sürelerini ayarlayın. Çok kısa süreler mekanik şoklara, çok uzun süreler ise verimsiz çalışmaya neden olabilir.

Kontrol Modu Seçimi: Uygulamanızın gereksinimine göre V/F kontrol veya vektör kontrol modunu seçin. Özellikle yüksek tork ve hassasiyet gerektiren uygulamalarda vektör kontrol daha iyi sonuçlar verir.

Koruma Parametreleri: Aşırı akım, aşırı gerilim, düşük gerilim, aşırı sıcaklık gibi koruma parametrelerini motor değerlerine göre ayarlayın. Bu, motorunuzun ve inverterinizin ömrünü uzatacaktır.

Test ve İnce Ayar: Tüm parametreler girildikten sonra, motoru düşük hızda çalıştırarak test edin. Titreşim, gürültü, aşırı ısınma gibi anormallikler olup olmadığını gözlemleyin. Gerekirse hızlanma/yavaşlama süreleri, taşıyıcı frekans gibi parametrelerde ince ayarlar yapın.

İnverter Ayarlarında Dikkat Edilmesi Gereken Diğer Teknik Detaylar

İnverterin doğru çalışması için sadece motor parametreleri değil, çevresel faktörler ve diğer sistem bileşenleri de önemlidir. Örneğin, CNC Kontrol Kartları ile inverter arasındaki haberleşme (genellikle analog 0-10V veya RS485/Modbus) doğru yapılandırılmalıdır. Ayrıca, inverterin beslendiği Güç Kaynaklarının yeterli kapasitede olması ve topraklama bağlantılarının standartlara uygun yapılması, elektromanyetik girişimi (EMI) minimize eder.

Hareket sistemlerinde kullanılan Vidali Mil, Lineer Ray ve Arabalar gibi mekanik bileşenlerin de inverter ayarlarıyla uyumlu olması gerekir. Örneğin, yüksek ataletli bir sistem için hızlanma süreleri daha uzun tutulmalıdır. Hassas pozisyonlama gerektiren uygulamalarda, Step Motor ve Sürücüler veya servo sistemler tercih edilse de, bazı durumlarda inverter kontrollü AC motorlar da kullanılabilir.

MERMAK CNC olarak sunduğumuz Hız Kontrol Cihazları (İnverter) ürün yelpazesi ile projelerinize en uygun çözümleri sunuyoruz. Doğru seçilmiş ve ayarlanmış bir inverter, sisteminizin ömrünü uzatırken, enerji maliyetlerinizi düşürmenize ve üretim kalitenizi artırmanıza yardımcı olur. Ayrıca, sisteminizin güvenliğini sağlamak için Sensör ve Siviç Çeşitlerinin doğru entegrasyonu da büyük önem taşır.

Sonuç: Optimize Edilmiş CNC Performansı İçin Doğru İnverter Ayarları

İnverter parametre ayarları, bir CNC sisteminin kalbi olan motorun doğru ve verimli çalışması için vazgeçilmezdir. Bu ayarların doğru yapılması, sadece motorun korunmasını sağlamakla kalmaz, aynı zamanda işleme hassasiyetini artırır, enerji tüketimini optimize eder ve sistemin genel ömrünü uzatır. MERMAK CNC olarak, doğru inverter seçimi ve profesyonel parametre ayarları konusunda her zaman yanınızdayız. Unutmayın, iyi ayarlanmış bir inverter, makinenizin potansiyelini tam olarak ortaya çıkarır.

Yeni bir invertör kurulumunda ayarlanması gereken temel motor parametreleri nelerdir?

Yeni bir invertör kurulumunda, motorun etiket bilgilerinden alınan nominal akım (A), nominal gerilim (V), nominal frekans (Hz), nominal devir (rpm) ve motor gücü (kW/HP) gibi parametreler ilk olarak ayarlanması gerekenlerdir. Ayrıca, motorun kutup sayısı da (genellikle otomatik hesaplanır veya manuel girilir) doğru çalışması için önemlidir.

İnvertörde V/f kontrolü ile vektör kontrol (SVC/FOC) arasındaki temel fark nedir ve hangisi ne zaman tercih edilmelidir?

V/f (gerilim/frekans) kontrolü, motorun hızını frekansla orantılı olarak değiştirirken gerilimi de buna paralel ayarlar. Genellikle fan, pompa gibi basit uygulamalar için uygundur ve daha az parametre gerektirir. Vektör kontrol (SVC - Sensörsüz Vektör Kontrol veya FOC - Alan Odaklı Kontrol), motorun akı ve tork bileşenlerini ayrı ayrı kontrol ederek daha hassas hız ve tork kontrolü sağlar. Yüksek dinamik performans, hassas hız regülasyonu veya düşük hızlarda yüksek tork gerektiren vinç, konveyör gibi uygulamalar için tercih edilir.

İnvertörün hızlanma (ivmelenme) ve yavaşlama (frenleme) rampaları nasıl ayarlanır ve bu ayarlar neye göre yapılmalıdır?

Hızlanma rampası, motorun duruştan veya mevcut hızdan hedef hıza ne kadar sürede ulaşacağını belirler. Yavaşlama rampası ise hedef hızdan duruşa veya düşük hıza inme süresini ayarlar. Bu süreler, yükün ataleti, mekanik sistemin dayanımı, proses gereksinimleri (örneğin, sıvının sıçramaması) ve invertörün aşırı akım limitleri dikkate alınarak ayarlanmalıdır. Çok kısa rampalar aşırı akıma, çok uzun rampalar ise verimsiz çalışmaya neden olabilir.

İnvertörde minimum/maksimum çıkış frekansı ve taşıyıcı frekans (carrier frequency) ayarları ne işe yarar?

Minimum çıkış frekansı, motorun çalışabileceği en düşük hızı, maksimum çıkış frekansı ise en yüksek hızı sınırlar. Bu sınırlar, motorun mekanik dayanımı, soğutma kapasitesi ve proses gereksinimlerine göre belirlenir. Taşıyıcı frekans (PWM frekansı), invertörün çıkış gerilimini ne kadar hızlı anahtarladığını gösterir. Yüksek taşıyıcı frekans daha pürüzsüz motor akımı ve daha az motor gürültüsü sağlarken, invertörde daha fazla ısı kaybına neden olur. Düşük taşıyıcı frekans ise daha fazla motor gürültüsü ve akım dalgalanması yaratabilir ancak invertörün daha serin çalışmasını sağlar.

İnvertörün motoru ve kendini koruması için hangi parametrelerin ayarlanması önemlidir?

Aşırı akım limiti, aşırı yük koruması (motor termal modeli), düşük gerilim/aşırı gerilim koruması, motor aşırı ısınma koruması (PTC/NTC girişleri), faz kaybı koruması gibi parametreler kritik öneme sahiptir. Bu parametreler, motorun nominal değerlerine ve uygulama koşullarına uygun olarak ayarlanarak motorun ve invertörün ömrünü uzatır, arızaları önler.

İnvertörün dijital ve analog giriş/çıkış parametreleri nasıl yapılandırılır?

Dijital girişler genellikle başlatma/durdurma komutları, jog, hata resetleme veya önceden ayarlanmış hız seçimleri için kullanılır. Dijital çıkışlar ise invertörün çalışma durumu (çalışıyor, durdu, hata), hata bilgisi veya belirli bir frekans seviyesine ulaşıldığını belirtmek için programlanır. Analog girişler genellikle harici bir potansiyometre, PLC'den gelen 0-10V veya 4-20mA sinyalleri ile hız referansı vermek için kullanılır. Analog çıkışlar ise motor frekansı, akımı veya gerilimi gibi bilgileri harici bir göstergeye veya PLC'ye göndermek için yapılandırılır.

İnvertörün dahili PID kontrol özelliği ne zaman ve nasıl kullanılır?

Dahili PID kontrol, invertörün bir proses değişkenini (basınç, akış, sıcaklık, seviye vb.) belirli bir set değerinde tutmak için motor hızını otomatik olarak ayarlamasını sağlar. Örneğin, bir pompanın sabit bir boru hattı basıncını koruması gerektiğinde kullanılır. Bir geri besleme sensöründen (örneğin basınç transmitteri) gelen sinyal analog girişe bağlanır, set değeri ayarlanır ve PID parametreleri (Kp, Ki, Kd) optimize edilerek sistemin stabil ve hızlı yanıt vermesi sağlanır.

İnvertörde otomatik ayarlama (auto-tuning) özelliği nedir ve ne zaman kullanılmalıdır?

Otomatik ayarlama, invertörün bağlı olduğu motorun elektriksel özelliklerini (direnç, endüktans vb.) otomatik olarak ölçerek kendi kontrol algoritmalarını bu motorla en iyi uyumu sağlayacak şekilde optimize etmesidir. Özellikle vektör kontrol modunda yüksek performans elde etmek için kritik öneme sahiptir. Motor değişimi yapıldığında veya ilk kurulumda motorun tam potansiyelini kullanmak için mutlaka yapılmalıdır. Genellikle motor dururken (statik) veya kısa bir süre dönerken (dinamik) gerçekleştirilir.

İnvertör parametreleri nasıl yedeklenir ve geri yüklenir? Bu neden önemlidir?

Parametre yedekleme, mevcut invertör ayarlarının kaydedilerek bir bilgisayara, kontrol paneline veya invertörün kendi hafızasına aktarılmasıdır. Bu, invertör arızası durumunda yeni bir invertöre aynı ayarları hızlıca yüklemek veya birden fazla aynı sistemde invertörleri kolayca devreye almak için önemlidir. Yedekleme genellikle invertörün tuş takımı, özel bir yazılım veya bir haberleşme portu (Modbus, Profibus vb.) üzerinden yapılır. Geri yükleme işlemi de benzer yöntemlerle, kaydedilmiş parametre dosyasını invertöre aktararak gerçekleştirilir.

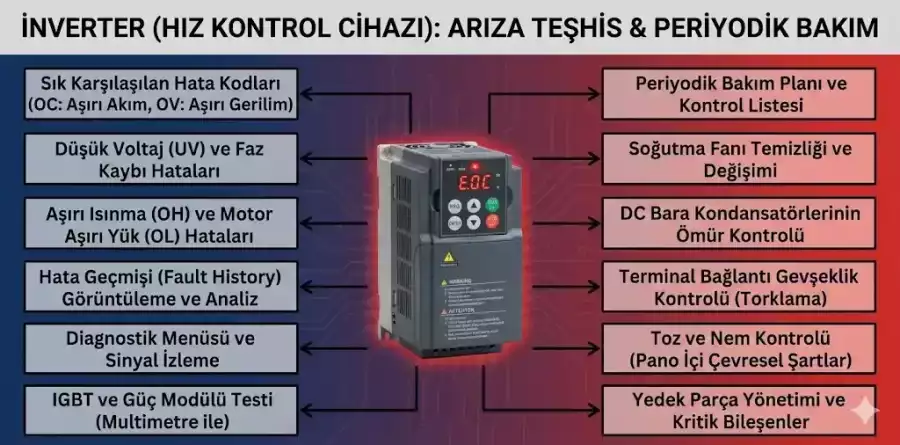

İnvertörde bir hata (fault) oluştuğunda ne yapılmalıdır ve hata kodları nasıl yorumlanır?

İnvertörde bir hata oluştuğunda, ekranında bir hata kodu (örneğin, OC - Aşırı Akım, OV - Aşırı Gerilim, OL - Aşırı Yük) görüntülenir ve genellikle çalışmayı durdurur. İlk adım, invertörün kullanım kılavuzundan ilgili hata kodunun anlamını ve olası nedenlerini öğrenmektir. Ardından, kılavuzda belirtilen adımları izleyerek hatanın kaynağını teşhis etmek (örn. motor kablolarını kontrol etmek, yükü incelemek, besleme gerilimini ölçmek). Hata giderildikten sonra invertör resetlenerek tekrar çalıştırılabilir. Bazı hatalar otomatik resetlenebilirken, bazıları manuel müdahale gerektirir.
