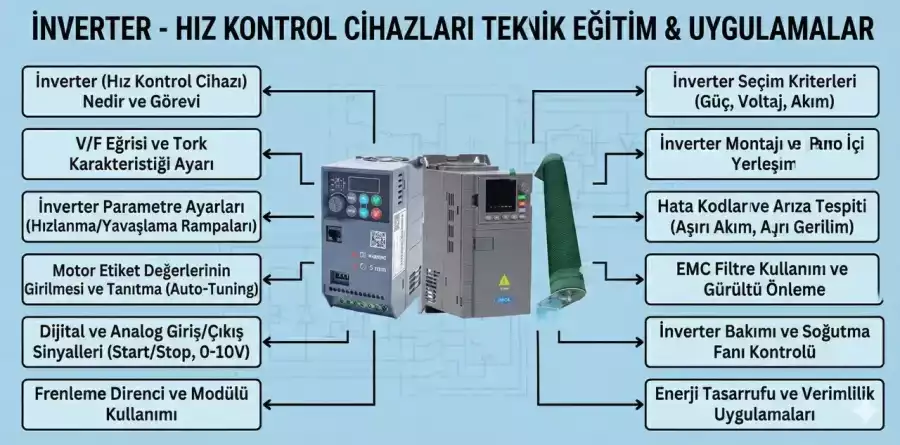

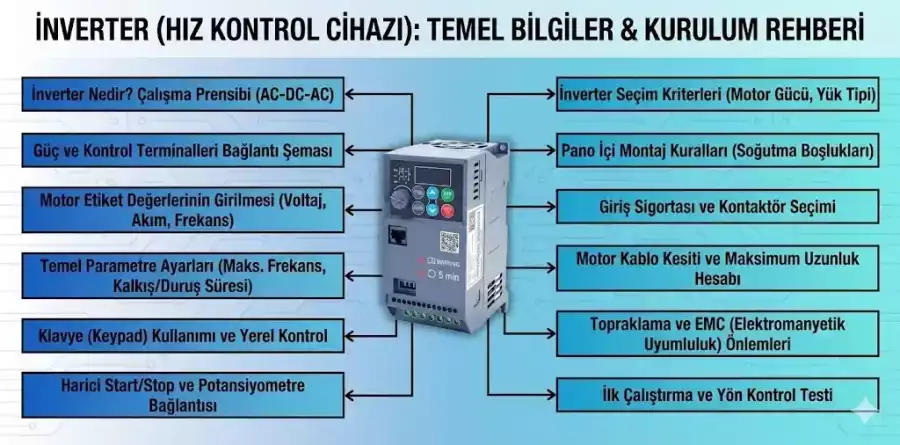

İnverter veya diğer adıyla frekans konvertörü (VFD - Variable Frequency Drive), sabit şebeke gerilimini (AC) alarak, değişken genlik ve frekansta AC gerilim üreten bir güç elektroniği cihazıdır. Bu sayede, bağlı olduğu AC motorun hızını ve torkunu sürekli olarak ayarlayabilir. CNC makinelerde bu yetenek, işlenecek malzemenin türüne, kesici takımın özelliklerine ve istenen yüzey kalitesine göre motor devrinin optimum seviyede tutulabilmesi için hayati öneme sahiptir. Yüksek devirler, hızlı malzeme kaldırma ve pürüzsüz yüzeyler sağlarken, düşük devirler daha sert malzemelerin işlenmesine veya hassas detayların oluşturulmasına olanak tanır.

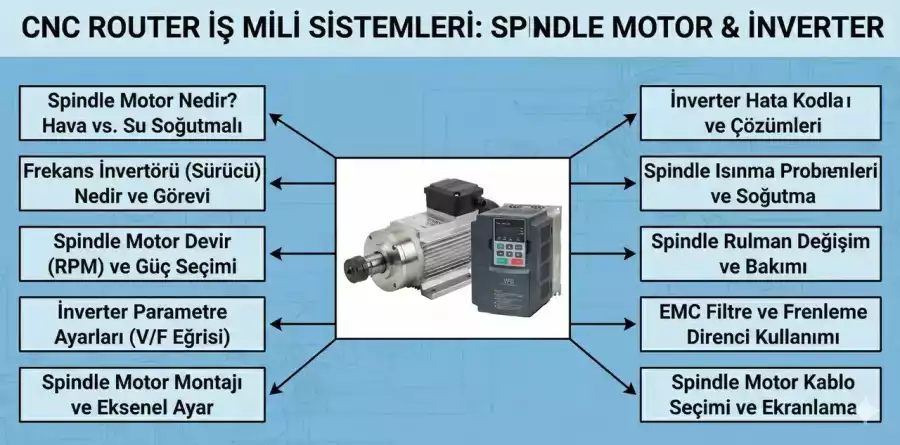

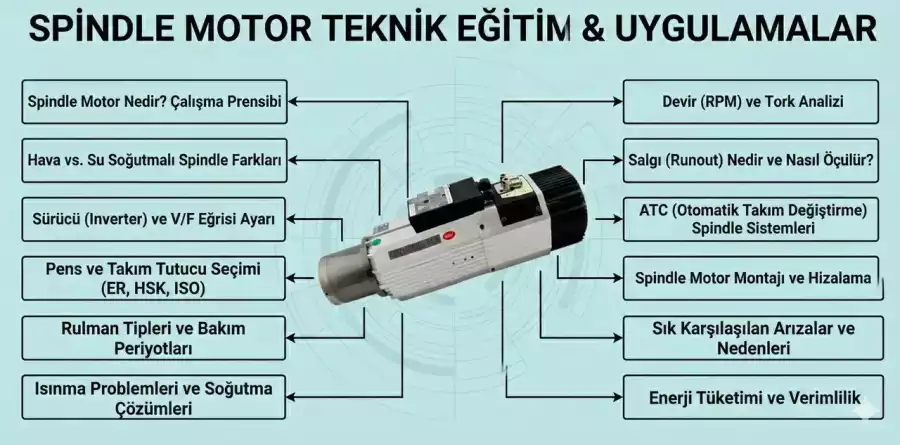

CNC makinelerde inverterlerin en yaygın ve kritik kullanım alanı, ana işleme ünitesi olan spindle motorların kontrolüdür. Spindle motorlar, kesici takımı döndüren ve iş parçası üzerinde talaş kaldırma işlemini gerçekleştiren motorlardır. Bu motorların hızı, kesme işleminin kalitesini, takım ömrünü ve üretim verimliliğini doğrudan etkiler.
İnverterler, spindle motorlar dışında CNC makinelerin çeşitli yardımcı sistemlerinde de kullanılır. Özellikle CNC Router gibi makinelerde bu uygulamalar daha belirgin hale gelir.
CNC makinelerde X, Y, Z gibi ana eksenlerin hareket kontrolü genellikle yüksek hassasiyet ve dinamik tepki gerektirdiğinden, bu eksenlerde genellikle servo motor ve sürücüler veya step motor ve sürücüler kullanılır. Bu sürücüler, motor konumunu, hızını ve torkunu çok daha hassas bir şekilde kontrol edebilen özel sistemlerdir. İnverterler ise genel olarak hız ve tork kontrolü için tasarlanmışken, servo ve step sürücüler kapalı döngü geri besleme sistemleri sayesinde milimetrenin binde biri hassasiyetinde konumlandırma yapabilirler. Ancak, bazı basit veya eski tip CNC uygulamalarında veya yardımcı eksenlerde daha uygun maliyetli bir çözüm olarak inverterler de kullanılabilmektedir.
İnverterler, CNC kontrol kartları ile entegre bir şekilde çalışır. Kontrol kartı, G kodları ve M kodları aracılığıyla invertere istenen hız ve yön komutlarını gönderir. İnverter de bu komutları alarak motoru buna göre yönlendirir. Bu entegrasyon, CNC makinenin programlanan işleme adımlarını kusursuz bir şekilde takip etmesini sağlar.
MERMAK CNC olarak, geniş ürün yelpazemizde farklı güç ve özelliklerde inverter çözümleri sunmaktayız. İster yeni bir CNC makine kuruyor olun, ister mevcut makinenizin performansını artırmak isteyin, uzman ekibimiz ihtiyaçlarınıza en uygun inverter ve sürücü çözümlerini belirlemenize yardımcı olacaktır. Yüksek kaliteli, dayanıklı ve enerji verimli inverterlerimizle üretim süreçlerinizde maksimum verimlilik ve hassasiyet elde edebilirsiniz.
İnverterler, CNC makinelerinde genellikle ana iş mili (spindle) motorunun hız, tork ve yön kontrolünde kullanılır. Bu, farklı malzemeler ve işleme operasyonları için optimum kesme koşullarının sağlanması açısından kritiktir.
Temel avantajlar; geniş bir hız aralığında (düşük hızlar dahil) yüksek ve sabit tork sağlama, hassas hız ayarı, hızlı hızlanma ve yavaşlama (dinamik tepki), enerji verimliliği ve motoru aşırı yüklerden koruma yeteneğidir.
İş mili dışında, soğutma suyu pompaları, hidrolik pompalar ve talaş konveyörleri gibi yardımcı sistemlerde inverterler kullanılabilir. Bu sayede, pompaların veya konveyörlerin hızı ihtiyaca göre ayarlanarak enerji tüketimi optimize edilir ve sistemlerin ömrü uzatılır.

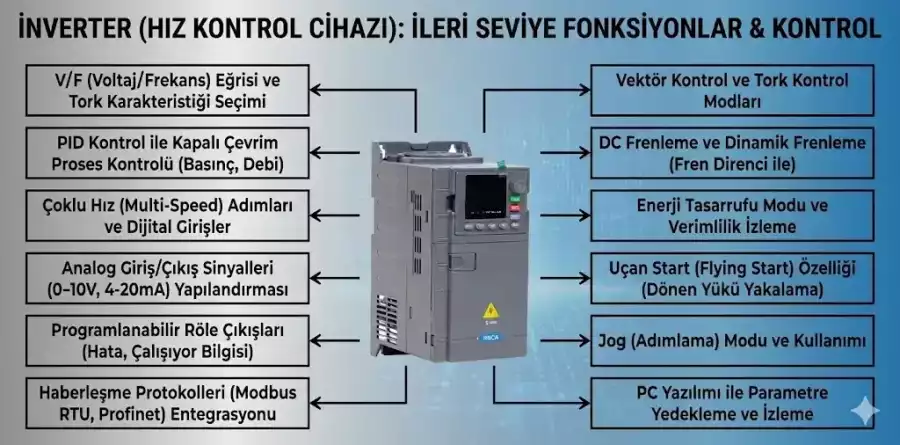

Yüksek performanslı CNC iş mili uygulamalarında genellikle vektör kontrol (Field-Oriented Control - FOC) modu tercih edilir. Vektör kontrol, motorun akı ve tork bileşenlerini ayrı ayrı kontrol ederek daha dinamik tepki, düşük hızlarda yüksek tork ve daha hassas hız düzenlemesi sağlar. Basit uygulamalarda V/f (Voltaj/Frekans) kontrol de kullanılabilir.
Motorun kinetik enerjisini hızlı ve güvenli bir şekilde dağıtmak için frenleme dirençleri (braking resistors) kullanılır. Bu dirençler, motor jeneratör moduna geçtiğinde üretilen enerjiyi ısıya dönüştürerek DC bara geriliminin yükselmesini engeller ve kontrollü yavaşlama sağlar. Gelişmiş sistemlerde rejeneratif frenleme üniteleri de kullanılabilir.
İnverterler, CNC kontrolör ile analog sinyaller (örn. 0-10V veya 4-20mA hız referansı için), dijital I/O sinyalleri (örn. başlat/durdur/yön) veya daha gelişmiş sistemlerde Modbus, Profibus, EtherCAT, PROFINET gibi endüstriyel haberleşme protokolleri (fieldbus) aracılığıyla iletişim kurar.

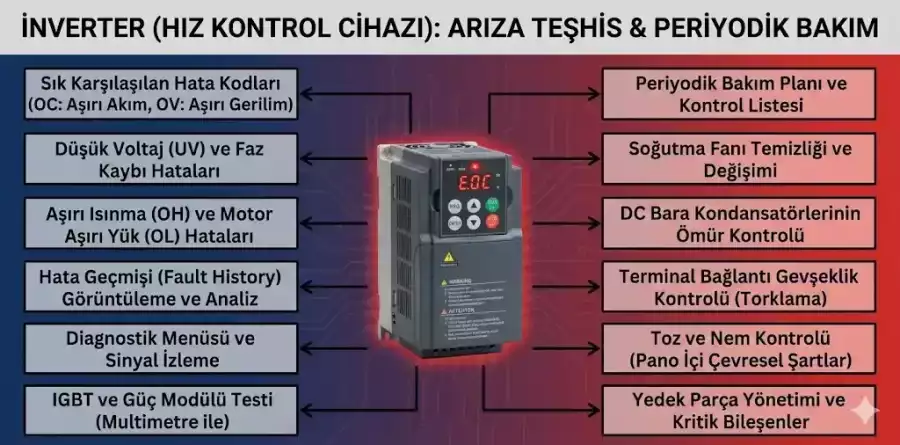

İnverterler, aşırı akım, aşırı gerilim, düşük gerilim, motor aşırı yük (I²t), aşırı sıcaklık (hem motor hem inverter için), faz hatası, toprak kaçağı ve kısa devre gibi birçok koruma fonksiyonuna sahiptir. Bu fonksiyonlar, motorun ve sürücünün güvenli ve uzun ömürlü çalışmasını sağlar.
ATC mekanizmasının motorlarını kontrol ederek daha yumuşak kalkış ve duruşlar, hassas pozisyonlama ve hız kontrolü sağlar. Bu, mekanik şokları azaltır, takım değiştirme süresini optimize eder ve sistemin mekanik ömrünü uzatır.
Evet, inverterler motorun yumuşak kalkış ve duruş yapmasını sağlayarak mekanik şokları azaltır. Ayrıca, motorun sabit hızda tam kapasiteyle çalışması yerine, ihtiyaca göre hızını ayarlayarak (özellikle pompalar gibi yardımcı sistemlerde) gereksiz gürültü ve titreşimi minimize edebilirler. Bazı inverterler, anahtarlama frekansını ayarlayarak motor gürültüsünü de azaltabilir.
Gelişmiş CNC makinelerde kullanılan senkron motorlar (örn. Doğrudan Tahrikli Tork Motorları), çok yüksek hassasiyet, dinamik tepki ve tork yoğunluğu sunar. Bu motorların kontrolü için özel olarak tasarlanmış, genellikle sensörlü veya sensörsüz vektör kontrol algoritmalarına sahip yüksek performanslı inverterler kullanılır. Bu inverterler, motorun rotor pozisyonunu hassas bir şekilde takip ederek veya tahmin ederek en yüksek verimlilikte ve dinamik performansla çalışmasını sağlar.
