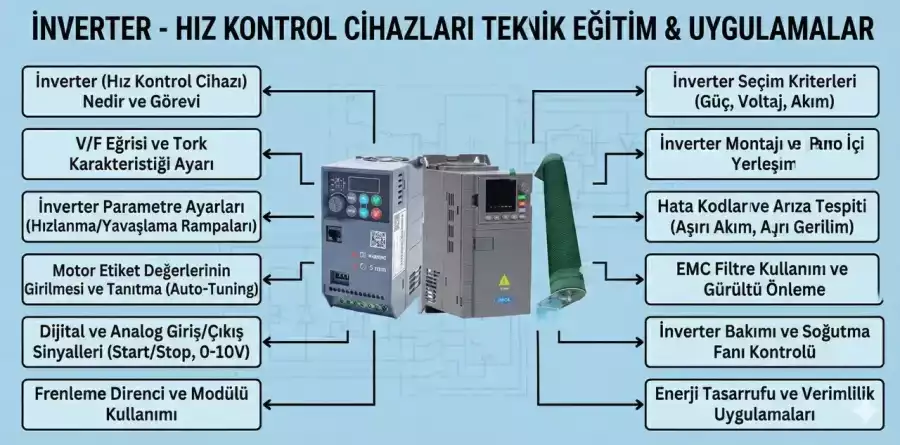

İnverter (VFD sürücü), bir elektrik motorunun hızını, torkunu ve genel performansını hassas bir şekilde kontrol etmek için kullanılan, güç elektroniği tabanlı gelişmiş bir cihazdır. Bu teknoloji, motorun çalışma karakterini optimize ederek enerji verimliliği ve operasyonel esneklik sağlar.
İnverter, diğer adıyla VFD sürücü (Variable Frequency Drive), bir elektrik motorunun hızını, torkunu ve çalışma karakterini kontrol etmek için kullanılan güç elektroniği tabanlı kritik bir cihazdır. İnverterin temel görevi, şebekeden gelen sabit frekanslı ve sabit gerilimli alternatif akımı (örneğin 50 Hz – 400 V), önce doğru akıma çevirip ardından istenilen frekans ve gerilimde tekrar alternatif akıma dönüştürmektir. Bu dönüşüm sayesinde motorun devir sayısı doğrudan ve kademesiz olarak kontrol edilebilir. Çünkü asenkron motorlarda hız, uygulanan frekans ile doğru orantılıdır. İnverter yalnızca hız ayarlamakla kalmaz; motorun kalkış ve duruş anlarında akımını sınırlar, mekanik zorlanmayı azaltır, enerji verimliliğini önemli ölçüde artırır ve motoru aşırı akım, aşırı gerilim gibi elektriksel tehlikelere karşı korur. Bu nedenle modern endüstride inverter, motorun “beyni” gibi çalışarak üretim süreçlerinde hassasiyet, esneklik ve maliyet avantajları sunar.
Bir VFD sürücünün temel çalışma prensibi, üç ana bölümden oluşur: doğrultucu (rectifier), DC bara (DC bus) ve evirici (inverter). Şebekeden gelen sabit frekanslı ve sabit gerilimli alternatif akım, doğrultucu ünitesinde diyotlar veya tristörler aracılığıyla doğru akıma çevrilir. Elde edilen bu doğru akım, DC bara bölümünde kapasitörler yardımıyla filtrelenerek dalgalanması azaltılır ve sabit bir doğru gerilim elde edilir. Ardından, bu doğru gerilim, evirici bölümünde bulunan IGBT (Insulated Gate Bipolar Transistor) gibi güç yarıiletkenleri tarafından darbe genişlik modülasyonu (PWM) tekniği kullanılarak istenilen frekans ve gerilimde tekrar alternatif akıma dönüştürülür. PWM tekniği, anahtarlama hızını ve süresini ayarlayarak çıkış geriliminin efektif değerini ve frekansını hassas bir şekilde kontrol etmeyi sağlar. Bu sayede, motorun hızı ve torku dinamik olarak yönetilebilir, bu da enerji tasarrufu ve proses kontrolünde büyük avantajlar sunar.
Elektrik motorlarının hız kontrolünde inverterlerin en kritik işlevi, çıkış frekansını ve gerilimini ayarlayabilmesidir. Asenkron motorlarda senkron hız (ve dolayısıyla rotor hızı), uygulanan besleme geriliminin frekansı ile doğrudan orantılıdır. İnverter, şebeke frekansından (örneğin 50 Hz) daha düşük veya daha yüksek frekanslarda motoru besleyerek motorun devir sayısını kademesiz olarak değiştirebilir. Ancak sadece frekansı değiştirmek yeterli değildir; motorun manyetik akısını sabit tutmak ve verimli çalışmasını sağlamak için gerilimin de frekansla orantılı olarak ayarlanması gerekir. Bu, genellikle V/f (gerilim/frekans) oranı kontrolü ile sağlanır. İnverter, frekans düştükçe gerilimi de düşürerek motorun manyetik doyuma ulaşmasını engeller ve aşırı akım çekmesini önler. Daha gelişmiş inverterler, vektör kontrolü gibi yöntemlerle motorun torkunu ve akısını ayrı ayrı kontrol ederek daha dinamik ve hassas hız ve tork kontrolü sağlayabilir, bu da özellikle yüksek performans gerektiren uygulamalarda tercih edilir.
İnverter (VFD) teknolojisi, modern endüstride sayısız avantaj sunarak birçok uygulama alanında vazgeçilmez bir çözüm haline gelmiştir. Başlıca avantajları arasında enerji verimliliği yer alır; motorun ihtiyaca göre hızlandırılması veya yavaşlatılması, özellikle kısmi yüklerde önemli ölçüde enerji tasarrufu sağlar. Yumuşak yol verme ve durdurma özellikleri, motorun ve mekanik sistemlerin ömrünü uzatır, kalkış anındaki yüksek akım şoklarını engeller. Ayrıca, proses kontrolünde yüksek hassasiyet sunar; pompaların, fanların, konveyörlerin ve CNC makinelerinin hızını tam olarak ayarlayarak üretim kalitesini ve verimliliğini artırır. İnverterler aynı zamanda motoru aşırı yük, kısa devre ve düşük/yüksek gerilim gibi elektriksel arızalara karşı korur. Uygulama alanları oldukça geniştir: su ve atık su arıtma tesislerinde pompalar, HVAC sistemlerinde fanlar, tekstil makineleri, ambalaj makineleri, asansörler, vinçler ve elbette MERMAK CNC gibi hassas işleme yapan tüm CNC makineleri inverter teknolojisinden faydalanır. Bu geniş kullanım alanı, inverterlerin endüstriyel otomasyonun temel taşlarından biri olduğunu göstermektedir.
Bir VFD sürücü seçimi yaparken, sistemin verimliliği ve güvenilirliği için doğru teknik parametrelerin belirlenmesi büyük önem taşır. İlk olarak, kontrol edilecek motorun gücü (kW veya HP) ve nominal akımı, inverterin kapasitesiyle uyumlu olmalıdır. Besleme gerilimi (tek faz veya üç faz, 220V veya 380/400V) ve frekansı (50 Hz veya 60 Hz) da inverterin giriş özelliklerine uygun seçilmelidir. Uygulamanın gerektirdiği kontrol tipi (örneğin, basit V/f kontrolü mü yoksa daha hassas vektör kontrolü mü) belirlenmelidir. Aşırı yüklenme kapasitesi, uygulamanın dinamiklerine (kalkış torku, ani yük değişimleri) göre değerlendirilmelidir. Çevresel koşullar (çalışma sıcaklığı, nem, toz, titreşim) inverterin IP koruma sınıfını ve soğutma yöntemini etkiler. Ayrıca, frenleme direnci bağlantı imkanı, dahili PLC fonksiyonları, haberleşme protokolleri (Modbus, Profibus, EtherCAT vb.) ve güvenlik özellikleri (STO – Safe Torque Off) gibi ek özellikler de projenin gereksinimlerine göre göz önünde bulundurulmalıdır. Doğru seçim, sistemin optimum performansla çalışmasını ve uzun ömürlü olmasını garanti eder.

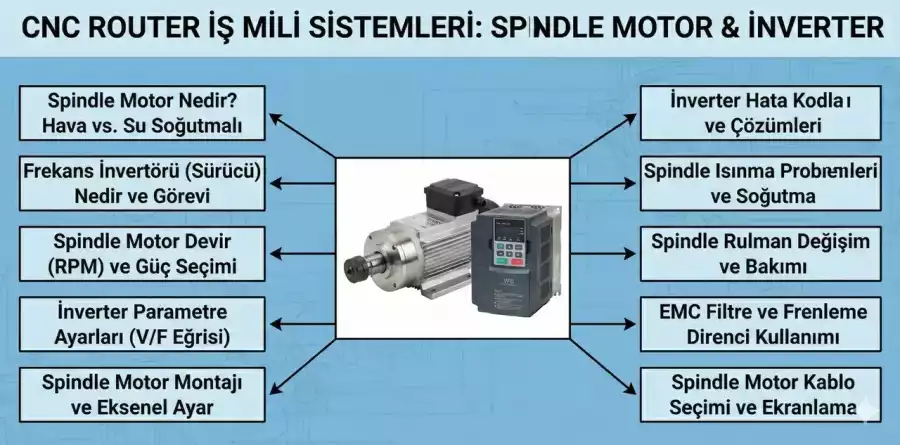

MERMAK CNC makineleri gibi yüksek hassasiyet ve dinamizm gerektiren uygulamalarda inverter teknolojisi kritik bir rol oynar. CNC makinelerinde kullanılan işleme motorları, özellikle spindle (iş mili) motorları, geniş bir hız aralığında ve değişken yük koşulları altında çalışmak zorundadır. İnverterler, spindle motorunun devir hızını milimetrik hassasiyetle ayarlayarak farklı malzemelerin işlenmesi ve farklı kesme operasyonları için optimum koşulları sağlar. Bu sayede, malzemenin yanması, takım ömrünün kısalması veya yüzey kalitesinin bozulması gibi sorunlar minimize edilir. İnverterler, aynı zamanda motorun yumuşak kalkış ve duruş yapmasını sağlayarak mekanik aşınmayı azaltır ve motorun ömrünü uzatır. Ani hızlanma ve yavaşlama kabiliyetleri, karmaşık işleme profillerinin hatasız bir şekilde takip edilmesine olanak tanır. MERMAK CNC, yüksek performanslı inverterleri kullanarak makinelerinin enerji verimliliğini artırır, operasyonel esnekliği sağlar ve kullanıcılarına üstün işleme kalitesi sunar. İnverterler, CNC makinelerinin “kalbi” olarak, hassas ve güvenilir üretimin temelini oluşturur.
İnverter, diğer adıyla Değişken Frekans Sürücüsü (VFD - Variable Frequency Drive), bir elektrik motorunun hızını ve torkunu kontrol etmek için motorun besleme frekansını ve voltajını değiştiren elektronik bir güç cihazıdır. Temel olarak, şebekeden aldığı sabit frekanslı ve voltajlı AC gücü, önce DC'ye dönüştürür (doğrultucu), ardından bu DC gücü istenen frekans ve voltajda tekrar AC'ye çevirir (invertör). Bu sayede motorun senkron hızı (Ns = 120 * f / P) doğrudan frekansla orantılı olarak ayarlanabilir, böylece motorun devir sayısı hassas bir şekilde kontrol edilir.
VFD'nin çalışma prensibi üç ana aşamadan oluşur: Doğrultma, DC Bara ve Evirme. İlk olarak, şebekeden gelen sabit frekanslı AC güç (genellikle 50/60 Hz), bir doğrultucu (diyot veya tristör köprüsü) aracılığıyla DC güce dönüştürülür. İkinci aşamada, bu DC güç bir DC bara (kondansatör bankası) üzerinde depolanır ve düzeltilir. Son olarak, bir invertör (IGBT'ler gibi güç transistörlerinden oluşan) bu DC gücü, darbe genişlik modülasyonu (PWM) tekniğini kullanarak ayarlanabilir frekans ve voltajda tekrar AC güce çevirerek motora iletir. Bu, motorun hızının ve torkunun dinamik olarak kontrol edilmesini sağlar.
VFD'lerin kullanımı birçok önemli avantaj sunar. En başta, motor hızının hassas kontrolü sayesinde proses verimliliği artar. İkinci olarak, özellikle fan, pompa gibi değişken torklu uygulamalarda motorun sadece ihtiyaç duyduğu gücü çekmesini sağlayarak önemli enerji tasarrufu sağlarlar. Ayrıca, motorun yumuşak kalkış ve duruş yapmasını sağlayarak mekanik stresleri azaltır, motor ve ekipman ömrünü uzatır. Aşırı akım, aşırı voltaj, aşırı sıcaklık gibi durumlara karşı gelişmiş koruma fonksiyonları sunar ve güç faktörünü iyileştirmeye yardımcı olabilirler.
VFD'ler öncelikli olarak standart üç fazlı asenkron (indüksiyon) motorlarla birlikte kullanılmak üzere tasarlanmıştır ve en yaygın uygulama alanıdır. Ancak günümüzde gelişen teknolojiyle birlikte, kalıcı mıknatıslı senkron motorlar (PM motorlar), fırçasız DC (BLDC) motorlar ve hatta senkron relüktans motorlar gibi farklı motor tiplerini de kontrol edebilen özel VFD'ler bulunmaktadır. Her motor tipi için uygun kontrol algoritmasına (örneğin, V/f kontrolü, vektör kontrolü) sahip VFD'nin seçilmesi kritik öneme sahiptir.
V/f kontrolü (Voltaj/Frekans oranı kontrolü), asenkron motorların VFD ile kontrol edilmesinde kullanılan en temel ve yaygın yöntemdir. Bu yöntemde, motor besleme voltajı ile frekans arasındaki oran sabit tutulur (örneğin, 400V/50Hz = 8 V/Hz). Bu, motorun manyetik akısının nominal değerde kalmasını ve dolayısıyla motorun nominal tork kapasitesini korumasını sağlar. Basit yapısı, düşük maliyeti ve geniş uygulama alanı nedeniyle fanlar, pompalar ve genel amaçlı makineler gibi uygulamalarda tercih edilir. Ancak düşük hızlarda ve yüksek dinamik tork gerektiren uygulamalarda performans sınırlamaları olabilir.
Vektör kontrolü (FOC - Field-Oriented Control veya Alan Yönelimli Kontrol), V/f kontrolüne göre çok daha gelişmiş bir motor kontrol yöntemidir. Motorun stator akımını, manyetize edici akım bileşeni (akı) ve tork üreten akım bileşeni olarak iki ortogonal vektöre ayırarak, DC motorlardaki gibi bağımsız kontrol imkanı sunar. Bu sayede motorun akısı ve torku ayrı ayrı kontrol edilebilir. V/f kontrolünden farkı, özellikle düşük hızlarda yüksek tork, daha hızlı dinamik tepki ve daha hassas hız/pozisyon kontrolü sağlamasıdır. Yüksek performans gerektiren vinçler, asansörler, takım tezgahları gibi uygulamalarda kullanılır. Sensörlü (enkoder ile) veya sensörsüz (matematiksel modelleme ile) olarak uygulanabilir.
Evet, VFD'ler özellikle değişken torklu yüklerde (fanlar, pompalar, kompresörler) önemli ölçüde enerji tasarrufu sağlarlar. Bu tasarruf, fan ve pompa yasaları (affinity laws) ile açıklanır: bir fanın veya pompanın hızı yarıya düştüğünde, çektiği güç yaklaşık olarak sekizde birine düşer (P ~ N³). VFD, motorun hızını prosesin anlık ihtiyacına göre ayarlayarak, motorun gereksiz yere tam hızda çalışmasını engeller. Böylece, motor sadece ihtiyaç duyduğu gücü çekerek, enerji tüketimini minimize eder ve işletme maliyetlerini düşürür.
Bir VFD genellikle beş ana bileşenden oluşur:
Evet, VFD'ler, özellikle doğrultucu katmanlarında kullanılan diyotlar veya tristörler nedeniyle şebekede harmonik akım bozulmalarına neden olabilir. Bu harmonikler, şebeke geriliminde bozulmalara, ekipmanlarda aşırı ısınmaya, güç faktörünün düşmesine ve diğer elektronik cihazlarda arızalara yol açabilir. Harmonikleri önlemek veya azaltmak için çeşitli yöntemler mevcuttur: DC bara bobinleri (DC link chokes), AC giriş reaktörleri, pasif harmonik filtreler, aktif harmonik filtreler ve çok darbeli doğrultucular (örneğin 12 veya 18 puls doğrultucular) kullanılabilir. Ayrıca, düşük harmonikli (low harmonic) VFD'ler de bu sorunları minimize etmek için özel olarak tasarlanmıştır.
Motorun yükü, motoru nominal hızının üzerine çıkardığında veya motorun hızlı bir şekilde durdurulması gerektiğinde ortaya çıkan enerjiyi yönetmek için frenleme yöntemleri kullanılır.
VFD'ler, yüksek frekanslı anahtarlama nedeniyle elektromanyetik girişim (EMI) yayabilir ve diğer elektronik cihazları etkileyebilir. Bu sorunları yönetmek için:
VFD'ler, bağlı oldukları motoru ve kendilerini çeşitli arıza durumlarına karşı korumak için bir dizi dahili koruma fonksiyonuna sahiptir:
