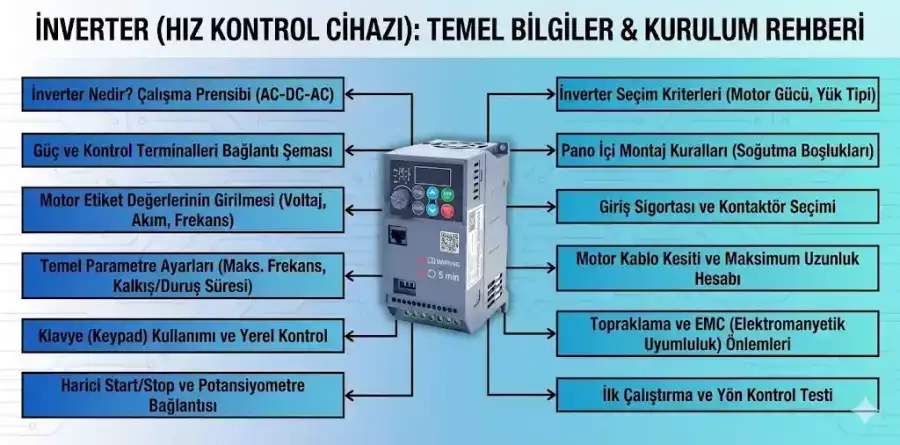

İnverterin Temel Çalışma Prensibi ve Motor Kontrolündeki Rolü
Bir inverter, diğer adıyla frekans konvertörü veya hız kontrol cihazı (VFD - Variable Frequency Drive), elektrik motorlarının hızını ve torkunu kontrol etmek için kullanılan elektronik bir güç dönüştürücüdür. Şebekeden aldığı sabit frekanslı ve gerilimli AC (Alternatif Akım) enerjiyi, değişken frekanslı ve gerilimli AC enerjiye dönüştürerek motorlara iletir. Bu dönüşüm süreci genellikle iki ana aşamadan oluşur:
- Doğrultma (Rectification): Şebekeden gelen AC gerilim, bir doğrultucu köprüsü (genellikle diyotlar veya tristörler) aracılığıyla DC (Doğru Akım) gerilime dönüştürülür.
- Evirme (Inversion): Elde edilen DC gerilim, IGBT (Insulated Gate Bipolar Transistor) gibi yarı iletken anahtarlama elemanları kullanılarak, istenilen frekans ve gerilimde tekrar AC gerilime dönüştürülür. Bu işlem, genellikle PWM (Darbe Genişlik Modülasyonu) tekniği ile gerçekleştirilir.
Bu sayede inverter, motorun hızını ve torkunu hassas bir şekilde ayarlayarak, uygulamaya özel gereksinimleri karşılayabilir. Geleneksel motor kontrol yöntemlerine kıyasla çok daha verimli ve esnek bir çözüm sunar.
Otomasyon Sistemlerinde İnverterlerin Vazgeçilmez Yeri: CNC Uygulamaları
Otomasyon dünyasında, özellikle de MERMAK CNC gibi hassasiyetin ön planda olduğu makinelerde, inverterler kritik bir role sahiptir. Üretim süreçlerinin hız, doğruluk ve tekrarlanabilirlik gereksinimlerini karşılamada anahtar bir teknoloji olarak öne çıkarlar.

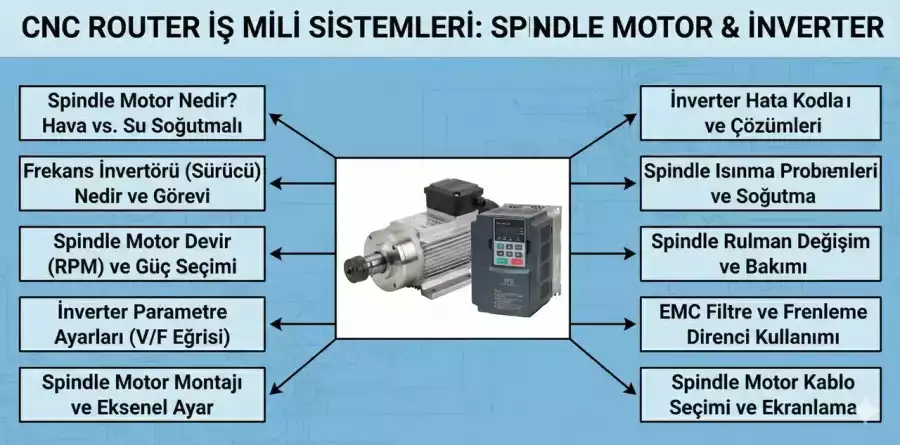

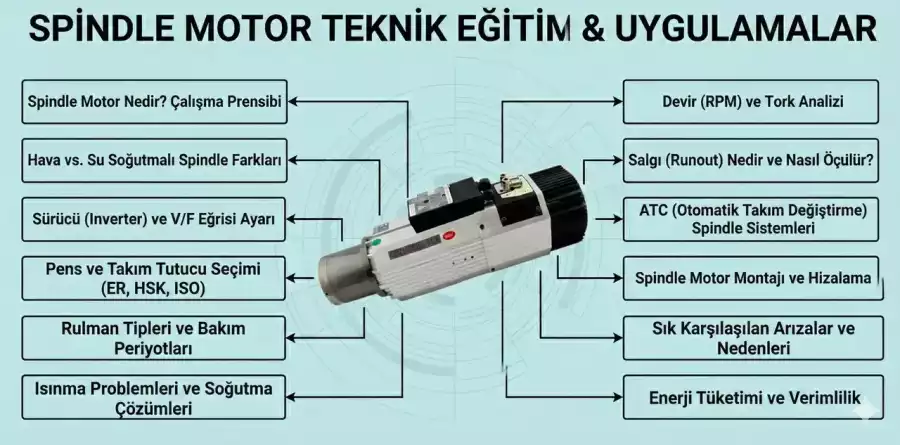

CNC Spindle Motor Kontrolünde İnverterlerin Hassas Ayarı
CNC makinelerinde kullanılan spindle motor sürücü fiyatları ve performansları, doğrudan inverter teknolojisiyle ilişkilidir. Spindle motorlar, işlenecek malzemenin türüne ve işleme operasyonuna göre farklı devir hızlarında çalışmak zorundadır. İnverterler sayesinde spindle motorun devir hızı, sıfırdan maksimum devire kadar kademesiz ve hassas bir şekilde ayarlanabilir. Bu kontrol, aşağıdaki avantajları sağlar:
- İşleme Kalitesi: Malzemenin yanmasını veya deformasyonunu önleyerek yüzey kalitesini artırır.
- Takım Ömrü: Kesici takımların doğru devirde çalışmasını sağlayarak ömrünü uzatır.
- Enerji Verimliliği: Sadece gerekli olan gücü kullanarak enerji tasarrufu sağlar.
Servo ve Step Motor Sistemleriyle İnverter Entegrasyonu
Otomasyon sistemlerinde servo motor ve sürücüler ile step motor ve sürücüler konum ve hassasiyet kontrolünde kullanılırken, inverterler daha çok genel AC motorların hız ve tork kontrolünde öne çıkar. Ancak bazı gelişmiş otomasyon senaryolarında, özellikle yüksek güçlü ve değişken hızlı uygulamalarda, inverterler bu motor tipleriyle entegre çalışabilir. Örneğin, bir taşıma bandının hızını ayarlamak veya bir pompanın debisini kontrol etmek için inverterler kullanılırken, CNC'nin eksen hareketleri için genellikle servo motorlar tercih edilir. Ancak CNC Router ve Mini CNC makinelerinde genel amaçlı motorların hız kontrolü için inverterler kritik rol oynar.
MERMAK CNC Sistemlerine İnverter Kullanımının Katkıları ve Enerji Verimliliği
MERMAK CNC olarak, müşterilerimize sunduğumuz otomasyon çözümlerinde inverter teknolojisinin sağladığı avantajları en üst düzeyde kullanmaya özen gösteriyoruz. İnverterlerin sistemlerimize kattığı başlıca değerler şunlardır:
- Enerji Tasarrufu: Motorların sabit hızda değil, ihtiyaca göre değişken hızlarda çalıştırılması, özellikle kısmi yük durumlarında önemli ölçüde enerji tasarrufu sağlar. Bu, işletme maliyetlerini düşürür.
- Makine Ömrünün Uzatılması: Motorların yumuşak yol alması ve durması (soft start/stop), mekanik stresleri azaltır. Bu durum, motorun, redüktörün ve diğer mekanik bileşenlerin (vidali mil fiyatları gibi) ömrünü uzatır.
- Üretim Hassasiyeti ve Kalite Artışı: Hassas hız kontrolü sayesinde, işleme süreçlerinde daha yüksek doğruluk ve tekrarlanabilirlik elde edilir. Bu da nihai ürün kalitesini doğrudan etkiler.
- Arıza Teşhisi ve Koruma: Modern inverterler, aşırı akım, aşırı gerilim, düşük gerilim, aşırı ısınma gibi durumlara karşı gelişmiş koruma fonksiyonlarına sahiptir. Bu, motor ve sistemin güvenliğini artırır. Ayrıca, hata kodları aracılığıyla olası arızaların tespiti kolaylaşır.
İnverter Seçimi, Montajı ve Bakımı: MERMAK CNC Önerileri
Doğru inverter seçimi, otomasyon sisteminin verimli ve sorunsuz çalışması için hayati öneme sahiptir. MERMAK CNC olarak, müşterilerimize hız kontrol cihazları inverter seçimi konusunda danışmanlık hizmeti sunuyoruz. Seçim ve montajda dikkat edilmesi gerekenler:
- Motor Gücü ve Gerilimi: İnverterin motorun gücü (kW/HP) ve besleme gerilimi ile uyumlu olması gerekir.
- Uygulama Tipi: Pompa, fan, konveyör, spindle motor gibi farklı uygulamalar için özel tasarlanmış inverterler bulunabilir.
- Koruma Sınıfı (IP): Çalışma ortamının tozlu, nemli veya kimyasal maddelere maruz kalıp kalmadığına göre uygun IP sınıfı seçilmelidir.
- Montaj ve Havalandırma: İnverterler, ısı üreten cihazlar olduğundan, yeterli havalandırmaya sahip ve uygun sıcaklıkta bir panele monte edilmelidir.
Bakım konusunda ise düzenli temizlik, bağlantıların kontrolü ve yazılım güncellemeleri önemlidir. Arıza durumlarında, sensör ve sviç çeşitleri ile sistemin durumu takip edilerek arızanın kaynağı tespit edilebilir ve hızlıca müdahale edilebilir.
Sonuç olarak, inverterler, modern otomasyon ve CNC sistemlerinin akıllı motor kontrolü, enerji verimliliği ve üretim kalitesi hedeflerine ulaşmasında kilit rol oynayan ileri teknoloji ürünleridir. MERMAK CNC olarak, bu teknolojileri en verimli şekilde kullanarak endüstriyel süreçlerinizi optimize etmeye ve rekabet gücünüzü artırmaya devam ediyoruz.
İnverter nedir ve temel çalışma prensibi nasıldır?
İnverter (Frekans Konvertörü veya Sürücü olarak da bilinir), elektrik enerjisini bir formdan başka bir forma dönüştüren elektronik bir güç cihazıdır. Genellikle, sabit frekanslı ve gerilimli AC elektrik enerjisini, değişken frekanslı ve gerilimli AC enerjiye dönüştürerek motorların hızını ve torkunu kontrol etmek için kullanılır. Temel prensibi, gelen AC gücü önce DC'ye doğrultmak (redresör), ardından bu DC gücü yarı iletken anahtarlar (genellikle IGBT'ler) aracılığıyla istenen frekansta ve gerilimde tekrar AC'ye çevirmektir (evirici).
Otomasyon sistemlerinde inverter'ın temel görevi ve sağladığı ana faydalar nelerdir?
Otomasyon sistemlerinde inverter'ın temel görevi, elektrik motorlarının (özellikle asenkron motorların) hızını, torkunu ve dönüş yönünü hassas bir şekilde kontrol etmektir. Sağladığı ana faydalar arasında enerji verimliliği (özellikle fan, pompa gibi uygulamalarda), proses kontrolünün iyileştirilmesi, motor ve mekanik sistemlerin ömrünün uzatılması (yumuşak yol verme/durdurma sayesinde), daha düşük bakım maliyetleri ve üretim kalitesinin artırılması yer alır.
İnverterler enerji verimliliğini nasıl artırır ve bu otomasyon sistemleri için neden önemlidir?
İnverterler, motor hızını prosesin gerçek ihtiyacına göre ayarlayarak enerji verimliliğini artırır. Özellikle fan ve pompa uygulamalarında, motor hızı yarıya düştüğünde güç tüketimi sekizde birine kadar düşebilir (küp kanunu). Bu, gereksiz enerji tüketimini önler. Otomasyon sistemleri için bu önemlidir çünkü işletme maliyetlerini düşürür, karbon ayak izini azaltır ve sürdürülebilirlik hedeflerine ulaşmaya yardımcı olur. Ayrıca, enerji şebekesine daha az yük bindirir.

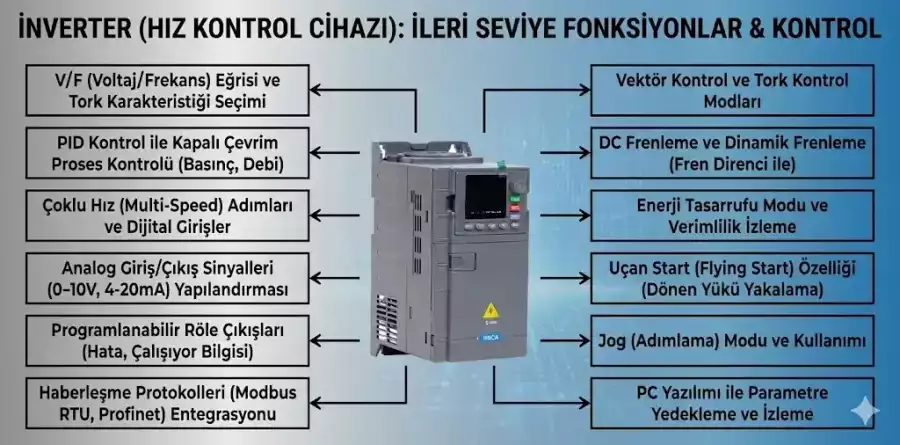

İnverterler motor hızını ve torkunu hangi tekniklerle kontrol eder?
İnverterler motor hızını ve torkunu genellikle iki ana teknikle kontrol eder:
V/f (Voltaj/Frekans) Kontrolü: En temel kontrol yöntemidir. Motorun manyetik akısını sabit tutmak için çıkış voltajını frekansla orantılı olarak değiştirir. Genellikle fan, pompa gibi uygulamalar için yeterlidir.
Vektör Kontrol (Field-Oriented Control - FOC): Motor akımını tork üreten ve akı üreten bileşenlere ayırarak DC motorlara benzer bir kontrol sağlar. Bu sayede daha yüksek hassasiyet, dinamik tepki ve düşük hızlarda yüksek tork elde edilir. Sensörsüz vektör kontrol (SVC) ve kapalı çevrim vektör kontrol (FVC) gibi alt kategorileri bulunur.
Motorlarda yumuşak yol verme ve durdurma işlevi inverter tarafından nasıl gerçekleştirilir ve avantajları nelerdir?
İnverter, motorun yol alma ve durma rampalarını programlayarak yumuşak yol verme ve durdurma işlevini gerçekleştirir. Motoru aniden tam hıza almak yerine, çıkış frekansını ve voltajını kademeli olarak artırır; durdururken de aynı şekilde kademeli olarak düşürür. Bu, motorun ve bağlı mekanik sistemlerin (şanzıman, kayışlar vb.) ani şoklardan korunmasını sağlar, mekanik aşınmayı azaltır, şebekeden çekilen ani akım darbelerini önler ve prosesin daha stabil çalışmasına katkıda bulunur.
İnverterler, PLC veya DCS gibi otomasyon kontrol sistemleriyle nasıl entegre edilir?
İnverterler, PLC (Programlanabilir Mantık Denetleyici) veya DCS (Dağıtılmış Kontrol Sistemi) gibi otomasyon kontrol sistemleriyle çeşitli yöntemlerle entegre edilebilir:
- Analog Giriş/Çıkışlar: Hız referansı için 0-10V veya 4-20mA analog sinyaller kullanılır.
- Dijital Giriş/Çıkışlar: Başlatma/durdurma, hata sinyalleri gibi komutlar için kullanılır.
- Seri Haberleşme Protokolleri: Modbus RTU, Profibus DP, DeviceNet gibi endüstriyel standart protokoller üzerinden parametre okuma/yazma ve komut gönderme.
- Endüstriyel Ethernet Protokolleri: Profinet, EtherCAT, Ethernet/IP, Modbus TCP gibi daha hızlı ve gelişmiş protokoller üzerinden kapsamlı veri alışverişi ve kontrol.
Bu entegrasyonlar, merkezi kontrol ve denetim sağlar.

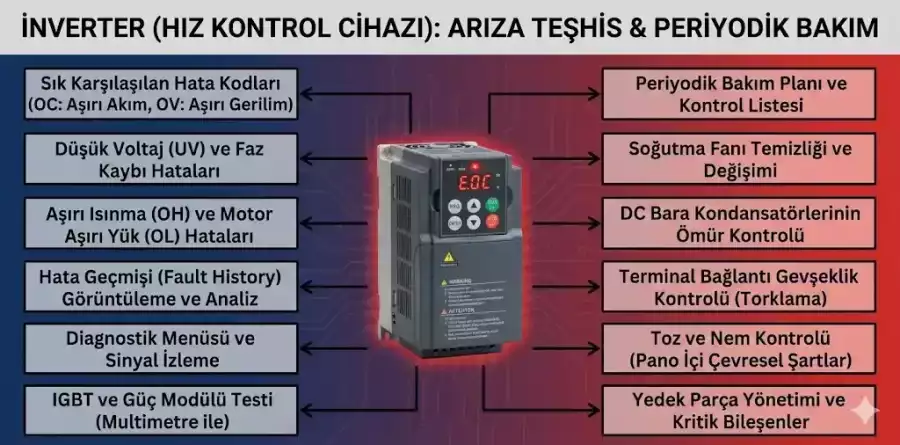

Bir inverter'ın motoru ve sistemi korumak için sunduğu başlıca koruma fonksiyonları nelerdir?
Bir inverter, motoru, kendisini ve bağlı olduğu sistemi çeşitli koruma fonksiyonlarıyla güvence altına alır:
- Aşırı Akım Koruması: Motorun veya inverter'ın nominal akımının üzerine çıkması durumunda devreyi keser.
- Aşırı Gerilim/Düşük Gerilim Koruması: Giriş veya çıkış geriliminin belirlenen limitlerin dışına çıkmasını engeller.
- Aşırı Sıcaklık Koruması: İnverter'ın içindeki güç modüllerinin veya motorun aşırı ısınmasını engeller.
- Kısa Devre Koruması: Çıkış terminallerinde veya motor sargılarında kısa devre oluştuğunda devreyi kapatır.
- Faz Kaybı Koruması: Giriş veya çıkış fazlarından birinin kaybolması durumunda motoru durdurur.
- Toprak Hatası Koruması: Motor veya kablolamada toprak kaçağı oluştuğunda sistemi durdurur.
Endüstriyel otomasyonda sıkça kullanılan "VFD" terimi ile "inverter" terimi arasındaki fark veya ilişki nedir?
Endüstriyel otomasyon bağlamında "VFD" (Variable Frequency Drive - Değişken Frekans Sürücü) ve "inverter" terimleri genellikle birbirinin yerine kullanılsa da, teknik olarak bir ilişki mevcuttur. İnverter, DC gücü AC güce dönüştüren bir güç elektroniği devresidir ve VFD'nin birincil bileşenidir. VFD ise bu inverter devresini, bir doğrultucu (AC'yi DC'ye çeviren), bir DC bara ve bir kontrol ünitesini içeren komple bir motor kontrol cihazıdır. Dolayısıyla, her VFD bir inverter içerir, ancak her inverter bir VFD değildir (örneğin, güneş enerjisi inverterleri). Endüstriyel motor kontrolünde kullanılan cihazlara genel olarak VFD denir.
Hangi endüstriyel uygulamalarda inverter kullanımı kritik öneme sahiptir?
İnverter kullanımı, birçok endüstriyel uygulamada kritik öneme sahiptir:
- Pompa ve Fan Sistemleri: Akış ve basınç kontrolü, enerji tasarrufu.
- Konveyör Sistemleri: Ürün akışını optimize etmek için hız kontrolü.
- Vinç ve Kaldırma Ekipmanları: Yükün hassas konumlandırılması ve güvenli hareket.
- Ekstrüzyon Makineleri: Malzeme besleme hızının ve üretim kalitesinin kontrolü.
- Tekstil Makineleri: İplik gerginliği ve makine hızının senkronizasyonu.
- Kağıt ve Matbaa Makineleri: Hız ve gerginlik kontrolü, senkronizasyon.
- CNC Makineleri ve Robotik: Hassas pozisyonlama ve hareket kontrolü.
Bu uygulamalarda prosesin verimliliği, kalitesi ve güvenliği inverter kontrolüne bağlıdır.
Sensörsüz vektör kontrol (SVC) veya kapalı çevrim vektör kontrol (FVC) gibi ileri kontrol teknikleri inverterlerde nasıl bir performans farkı yaratır?
Bu ileri kontrol teknikleri, inverterlerin motor kontrol performansında önemli farklar yaratır:
- Sensörsüz Vektör Kontrol (SVC): Motorun rotor pozisyonunu veya hızını harici bir sensör (enkoder) kullanmadan, motor akım ve gerilim verilerinden matematiksel modellerle tahmin eder. Daha iyi hız regülasyonu, daha yüksek başlangıç torku ve daha dinamik tepki sunar. Sensör maliyetinden ve kablolamasından tasarruf sağlar.
- Kapalı Çevrim Vektör Kontrol (FVC): Motora takılı bir enkoder veya resolver gibi bir geri besleme sensörü kullanarak rotor pozisyonunu ve hızını doğrudan ölçer. Bu sayede en yüksek hassasiyet, çok düşük hızlarda bile tam tork kontrolü ve mükemmel hız regülasyonu sağlar. Özellikle hassas pozisyonlama gerektiren uygulamalar (vinçler, robotlar, takım tezgahları) için idealdir.
Bu teknikler, inverterlerin daha karmaşık ve talepkar otomasyon görevlerinde kullanılabilmesini sağlar.
