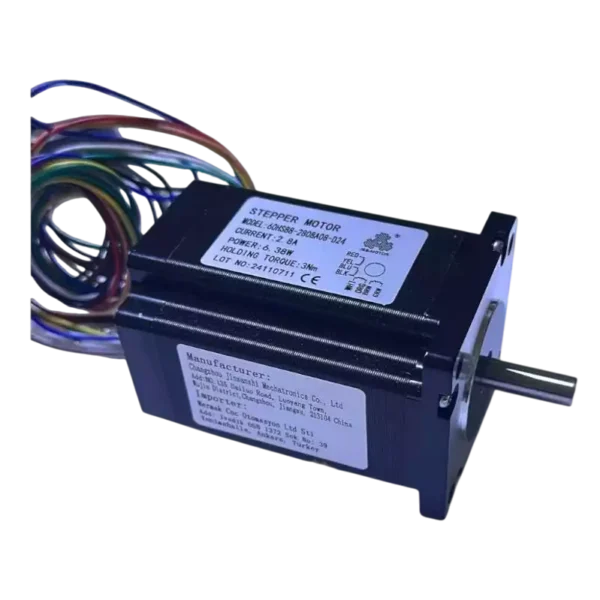

Step Motor Nema 24 3 Nm
-
5
15
-
4
5
-
3
0
-
2
0
-
1
0
Tükendi
Gelince Haber VerStep Motor Nema 24 3 Nm
ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi
Ürün Hakkında Detaylı İnceleme
Endüstriyel otomasyon sistemlerinin vazgeçilmez aktörlerinden olan step motorlar, hassas pozisyonlama, yüksek tork ve tekrarlanabilirlik gerektiren uygulamalarda kritik rol oynar. Sunulan NEMA 24 3.0 Nm step motor, bu gereksinimleri karşılamak üzere tasarlanmış, mühendislik hassasiyeti ve dayanıklılığı ile öne çıkan bir çözümdür. NEMA (National Electrical Manufacturers Association) standardı, motorların mekanik boyutlarını ve montaj özelliklerini tanımlayarak farklı üreticilerin ürünleri arasında uyumluluk sağlar. NEMA 24 ise, 60 mm x 60 mm flanş boyutuna sahip motorları ifade eder ve özellikle NEMA 23 motorların kullanıldığı ancak daha yüksek tork veya daha sağlam bir yapıya ihtiyaç duyulan uygulamalar için ideal bir yükseltme sunar. Bu motor, 3.0 Nm'lik tutma torku ile yük altında dahi pozisyonunu koruma yeteneği sayesinde sistem kararlılığını maksimuma çıkarır.

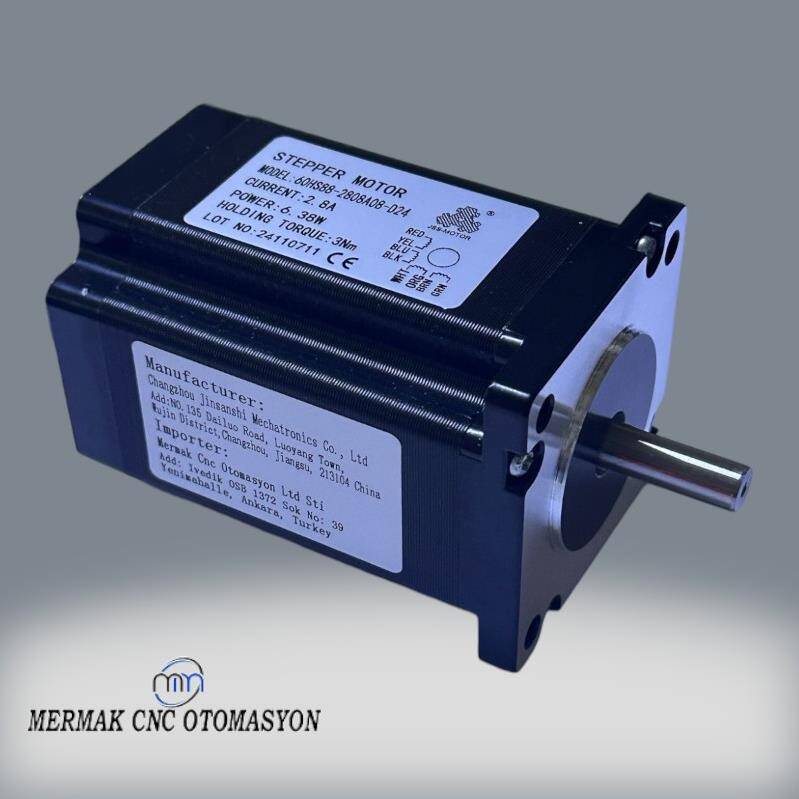

Bu özel model (60HS88-2808A08-D24), orta ve yüksek güç gereksinimli projelerde üstün performans sergilemek üzere optimize edilmiştir. 2.8A nominal akım değeri ile enerji verimliliğini korurken, kritik uygulamalarda ihtiyaç duyulan gücü ve hassasiyeti bir arada sunar. CNC router'lar, lazer kesim makineleri, 3D yazıcılar ve gelişmiş robotik sistemler gibi alanlarda, milimetre altı hassasiyetle hareket kontrolü sağlaması, üretim kalitesini ve operasyonel verimliliği doğrudan etkiler. JSS-MOTOR markasının güvencesiyle sunulan bu step motor, endüstriyel ortamların zorlu koşullarına dayanacak şekilde tasarlanmış olup, uzun ömürlü ve kesintisiz çalışma vaat eder.
Öne Çıkan Avantajlar
- Yüksek Tutma Torku (3.0 Nm): Motor enerjili durumdayken, harici bir yükün rotor milini döndürmeye çalıştığında gösterdiği direnç olan tutma torku, 3.0 Nm gibi yüksek bir değerle, özellikle dikey eksenlerde veya ağır yük taşıyan sistemlerde pozisyonun hassas bir şekilde korunmasını sağlar. Bu sayede, güç kesintisi veya ani yük değişimlerinde dahi konum sapmaları minimize edilir.
- NEMA 24 Standardizasyonu: 60 mm x 60 mm flanş boyutuyla NEMA 24 standardına uygun olması, motorun montaj kolaylığı ve mevcut sistemlere entegrasyon esnekliği sunar. Özellikle 8 mm mil çapına sahip NEMA 23 motorların kullanıldığı yerlerde doğrudan adaptasyon imkanı sunarak, performans artışı için sorunsuz bir geçiş sağlar.
- Optimize Edilmiş Verimlilik: 2.8A nominal akımda 3.0 Nm gibi yüksek bir tork üretimi, motorun güç tüketimi-performans dengesini en üst seviyeye çıkarır. Bu durum, enerji maliyetlerini düşürürken, ısınmayı azaltarak motorun ve sürücünün ömrünü uzatır, böylece daha stabil ve kesintisiz operasyon imkanı tanır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Teknik Spesifikasyonlar
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Endüstriyel Uygulama Alanları
CNC Router, Lazer Kesim ve 3D Yazıcılar
Bu NEMA 24 step motor, CNC router'ların X, Y, Z eksenlerinde, lazer kesim makinelerinin hassas pozisyonlama tablolarında ve yüksek çözünürlüklü 3D yazıcıların ekstrüzyon veya hareket sistemlerinde mükemmel bir uyum sağlar. 3.0 Nm'lik yüksek torku sayesinde ağır işleme yükleri altında dahi titreşimsiz ve kararlı hareket kontrolü sunar. Bu, özellikle ahşap, metal veya plastik gibi farklı malzemelerin işlenmesinde yüzey kalitesini ve boyut hassasiyetini doğrudan etkileyen kritik bir özelliktir. Yüksek tekrarlanabilirlik ile her seferinde aynı hassasiyette üretim yapılmasını garantiler.
Endüstriyel Otomasyon, Konveyör ve Robotik Sistemler
Üretim hatlarındaki otomasyon sistemlerinde, paketleme makinelerinde, otomatik montaj robotlarında ve hassas konveyör bant sistemlerinde bu motorun sağladığı güç ve kontrol vazgeçilmezdir. Özellikle belirli bir noktaya hassas taşıma veya konumlandırma gerektiren uygulamalarda, 3.0 Nm'lik tutma torku, yüklerin kaymasını veya pozisyon sapmalarını engeller. Robotik kollarda ise, eklemlerin stabil ve tekrarlanabilir hareketini sağlayarak, montaj veya taşıma operasyonlarının güvenilirliğini ve hızını artırır. Endüstriyel ortamların tozlu ve değişken sıcaklık koşullarına dayanıklı yapısı, uzun süreli ve sorunsuz çalışma imkanı sunar.
Operasyonel Avantajlar
Yüksek Verimlilik
Motorun optimize edilmiş elektriksel ve mekanik tasarımı, 2.8A nominal akımda 3.0 Nm gibi etkileyici bir tork üretmesini sağlar. Bu, daha az enerji tüketimiyle daha fazla iş yapabilme kapasitesi anlamına gelir. Enerji maliyetlerini düşürürken, sistemin genel termal yükünü azaltarak daha uzun süreli ve stabil operasyonlara olanak tanır.
Uzun Kullanım Ömrü
JSS-MOTOR kalitesi ve NEMA 24 standartlarına uygun sağlam gövde yapısı, motorun endüstriyel ortamların zorlu koşullarına karşı dayanıklılığını artırır. Yüksek kaliteli rulmanlar, sağlam şaft ve etkin ısı yönetimi, motorun aşınmasını minimize ederek, uzun yıllar boyunca kesintisiz ve güvenilir bir performans sunmasını garanti eder.
Kolay Entegrasyon
Standart NEMA 24 flanş boyutları ve yaygın 8 mm mil çapı sayesinde, bu step motor mevcut sistemlere sorunsuz bir şekilde entegre edilebilir. Net kablo bağlantı şeması ve geniş çalışma sıcaklığı aralığı, kurulum ve devreye alma süreçlerini hızlandırır, böylece projelerinizde zaman ve maliyet tasarrufu sağlar.
Birlikte Kullanilabilecek Urunler
Step Motor Nema 24 3 Nm Hakkında Merak Edilenler ve Teknik Detaylar
Step motorlar, sabit bir çalışma voltajından ziyade, sürücünün sağladığı akım ve voltaj ile çalışır. Bu NEMA 24 motor için nominal akım 2.8A'dir. Sürücü seçiminde, motorun nominal akımını (2.8A) karşılayabilecek ve uygulamanızın gerektirdiği hız/tork performansını sağlayabilecek bir sürücü tercih etmelisiniz. Genellikle 24V-48V DC aralığındaki sürücüler tercih edilir, ancak sürücünün kendi teknik özelliklerine ve motorun empedansına göre en uygun voltajı sürücü belirleyecektir. Mermak CNC olarak uyumlu sürücüler hakkında teknik destek sağlayabiliriz.
Sürücünüzün akım ayarını motorun nominal akımı olan 2.8A'e yakın bir değere ayarlamanız en verimli ve güvenli çalışma için önemlidir. Genellikle motorun nominal akımının %80-100'ü aralığında bir değer seçilir. 2.8A'den daha yüksek bir akım ayarlamak motorun aşırı ısınmasına ve ömrünün kısalmasına neden olabilir. Daha düşük bir akım ayarlamak ise motorun tutma torkunu ve genel performansını düşürecektir. Doğru ayar, motorun optimum performansını ve uzun ömrünü sağlar.
NEMA 24 motorunuz için maksimum yüzey sıcaklığı ≤ 80°C olarak belirtilmiştir. Bu değere ulaşması veya bu değere yakın çalışması genellikle normal kabul edilir, ancak uzun süreli ve sürekli yük altında bu sıcaklıklar motorun performansını etkileyebilir. Aşırı ısınmayı önlemek için; sürücü akım ayarınızı kontrol edin (biraz düşürebilirsiniz), motorun bulunduğu ortamda iyi bir hava akışı veya soğutma sistemi sağlayın, ve uygulamanızın motorun tork limitlerini zorlamadığından emin olun. Gerekirse daha büyük veya soğutma fanlı bir motor düşünülebilir.
Evet, genellikle takabilirsiniz. Bu NEMA 24 (60 mm x 60 mm) flanşa sahip motorlar, NEMA 23 (57 mm x 57 mm) motorların kullanıldığı yerlerde mil çapı (8mm) ve montaj delik merkezleri birebir uyumlu olduğu için rahatlıkla kullanılabilir. Özellikle 1.5 Nm veya 2.2 Nm NEMA 23 motorların yerine daha yüksek tork ihtiyacı olan uygulamalarda ideal bir yükseltmedir. Ancak, motorun toplam uzunluğu (~88mm) ve ağırlığı fark edebileceğinden, mekanik alan yeterliliğini kontrol etmenizde fayda var.

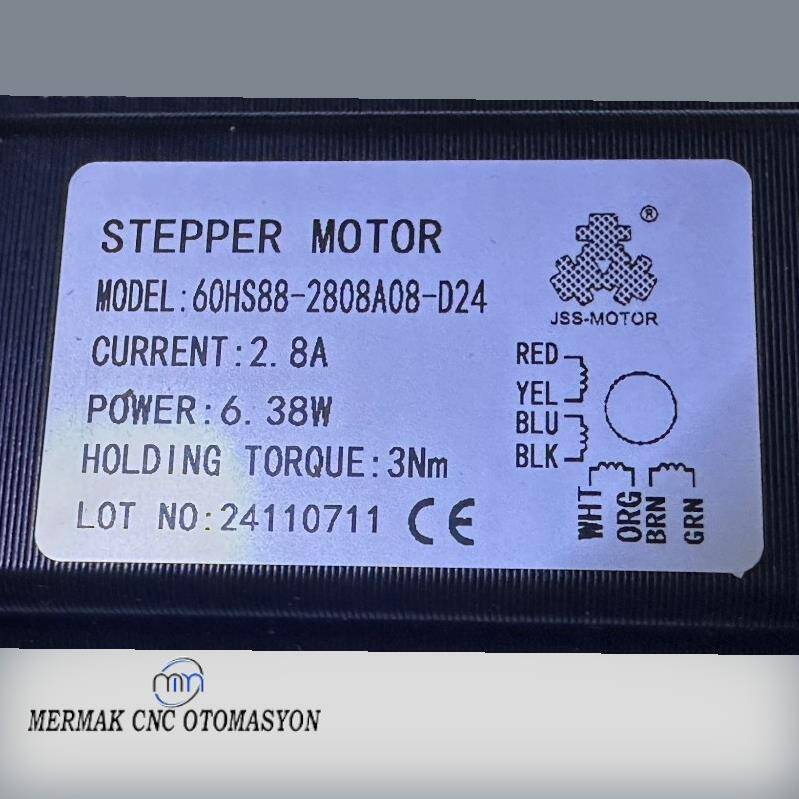

NEMA Step Motor Sürücü Bağlantı Şeması aşağıdaki gibidir:
- A+ (Faz A Artı): Mavi-Kırmızı
- A- (Faz A Eksi): Sarı-Siyah
- B+ (Faz B Artı): Turuncu-Yeşil
- B- (Faz B Eksi): Kahve-Beyaz
Bu bağlantı şemasına göre motor kablolarını sürücünüzün ilgili terminallerine bağlamanız gerekmektedir. Faz A ve Faz B bobinlerini doğru bağladığınızdan emin olun.
3.0 Nm'lik yüksek tutma torku, bu NEMA 24 step motoru orta-yüksek güç gereksinimli uygulamalar için oldukça uygun kılar. CNC Router, Lazer Kesim ve 3D Yazıcılar gibi uygulamalarda yüksek hassasiyet ve sarsıntısız hareket sağlayarak stabil bir performans sunar. Uygulamanızdaki kesme kuvvetleri, hareket eden kütle ve sürtünme gibi faktörlere bağlı olarak yeterliliği değişebilir. Genellikle 3 Nm tork, hobi ve hafif endüstriyel CNC uygulamaları için fazlasıyla yeterlidir.
Bu motor modelinde şaft çapı standart olarak 8 mm veya 9.5 mm (modele göre değişebilir) seçenekleri sunulmaktadır. Mil tipi olarak da düz (D-kesitli) veya anahtar yivli seçenekler mevcuttur. Uygulamanıza göre doğru mili seçmek önemlidir: Düz (D-kesitli) miller genellikle setskur ile bağlanan kaplinler için uygundur. Anahtar yivli miller ise daha yüksek tork transferi ve kaymayı önlemek için anahtar kama kullanılan kaplinler veya kasnaklar için tercih edilir. Sipariş verirken ihtiyacınıza uygun mil çapı ve tipini belirtmelisiniz.
NEMA 24 step motorunuzu microstepping modunda kullanmak için yüksek çözünürlüklü microstepping destekleyen bir step motor sürücüsü seçmelisiniz. Piyasada 1/2, 1/4, 1/8, 1/16, 1/32, 1/64, 1/128 ve hatta 1/256 gibi microstepping oranlarını destekleyen sürücüler bulunmaktadır. Microstepping sayesinde motorunuz daha akıcı, sessiz ve titreşimsiz hareket eder. Ayrıca, her adım başına düşen açısal hareket küçüldüğü için pozisyonlama hassasiyetiniz de önemli ölçüde artar. Mermak CNC olarak farklı microstepping oranlarını destekleyen sürücü modelleri önerebiliriz.
Evet, bu NEMA 24 step motor 6.38W gibi düşük bir güç tüketimiyle 3.0 Nm gibi yüksek bir tutma torku üretmesi, oldukça verimli çalıştığının bir göstergesidir. Düşük akımda yüksek tork sağlaması, sistemlerin daha az enerji tüketerek daha verimli çalışmasına olanak tanır. Uzun süreli çalışmalarda dahi elektrik faturanız üzerinde kayda değer bir yük oluşturmazken, yüksek performans sunmaya devam edecektir. Bu özelliği, özellikle enerji maliyetlerinin önemli olduğu endüstriyel uygulamalar için avantajlıdır.
Step motorlar
Motorun Çektiği Max. Akım Ne? Hangi Power Source İle Beslenmesi Öneriliyor?
60HS88-2808A08-D24 step motor besleme voltajı
Nema 24 3Nm step motor teknik özellikler
Step motor güç kaynağı önerisi
Step motor maksimum akım değeri ve güç kaynağı seçimi
Step Motor Nema 24 3 Nm 60HS88-2808A08-D24 için maksimum akım 2.8A’dır. Besleme için önerilen güç kaynağı, motor sürücüsüne uygun olarak genellikle 36V–60V DC ve motor başına en az 3A verebilen bir kaynaktır.
Detaylı Açıklama:
- Bu modelin nominal akımı 2.8A’dır. Yani sürücü üzerinden motor sargılarına maksimum 2.8A akım uygulanmalıdır.
- Besleme voltajı doğrudan motora değil, motor sürücüsüne verilir. Nema 24 3Nm step motorlar için yaygın olarak 36V, 48V veya 60V DC güç kaynakları kullanılır. Voltaj seçimi, kullandığınız step motor sürücüsünün desteklediği aralığa göre yapılmalıdır.
- Güç kaynağının akım kapasitesi, kullanılan toplam motor sayısına ve sürücü tipine göre belirlenmelidir. Tek motor için minimum 3A akım verebilen bir güç kaynağı yeterlidir.
- Pratikte, 36V 9.7A (ör. LRS-350-36) veya 60V 6A (ör. Trf60v-6) gibi SMPS veya trafo tabanlı güç kaynakları bu motor ve sürücü kombinasyonları için uygundur.
- Sürücü ve güç kaynağı seçerken, sistemdeki toplam motor sayısını ve eşzamanlı yüklenmeyi göz önünde bulundurunuz.
- Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol ediniz, ben fiyat veya stok bilgisi veremem.
Kaynaklar:
- Teknik özellikler ve akım bilgisi: 2.8A, Nema 24 3Nm step motor açıklamaları
- Güç kaynağı önerileri ve teknik uyumluluk: 36V 9.7A LRS-350-36, 60V 6A Trf60v-6 modelleri
Step Motor Nema 24 3 Nm , Ürünün Ağırlığını Öğrenme Şansımız Var Mı Acaba?
60HS88-2808A08-D24 weight
Nema 24 step motor ağırlık
step motor teknik özellikler
step motor 3 Nm ağırlık
Step Motor Nema 24 3 Nm 60HS88-2808A08-D24 ağırlık bilgisi teknik dokümanlarda net olarak belirtilmemiştir. Ortalama olarak bu tip bir Nema 24 step motorun ağırlığı yaklaşık 1.2 – 1.5 kg aralığındadır. Kesin ağırlık için tedarikçiyle iletişime geçebilirsiniz. Fiyat ve stok için cnc-marketi.com üzerinden kontrol ediniz.
Step Motor Nema 24 3 Nm (60HS88-2808A08-D24) modeli, 60 mm x 60 mm gövde boyutuna ve yaklaşık 88 mm toplam uzunluğa sahiptir. Bu ölçülerdeki Nema 24 step motorların tipik ağırlığı üreticiye göre değişmekle birlikte genellikle 1.2 kg ile 1.5 kg arasında olur. Hassas uygulamalar veya taşıma hesabı için kesin ağırlık gerekiyorsa, ürünü tartarak veya doğrudan tedarikçiden teknik veri talep ederek net bilgi alabilirsiniz.
Motorun diğer teknik özellikleri:
- Tutma torku: 3.0 Nm
- Nominal akım: 2.8A
- Şaft çapı: 8 mm veya 9.5 mm (modele göre değişebilir)
- Kullanım alanları: CNC router, lazer kesim, 3D yazıcılar, endüstriyel otomasyon sistemleri
Daha fazla teknik detay veya bağlantı/kurulum desteği için tekrar sorabilirsiniz.
2 Adet Bu Motor Ve İki Adet Jss556 Motor Sürücü'den Oluşan Bir Cnc Ahşap Tornası Yapacağım. En Uygun Güç Kaynağı Hangisidir?
Nema 24 3Nm step motor için güç kaynağı seçimi
CNC ahşap torna için iki adet Nema 24 step motor ve iki adet JSS556 sürücü ile güç kaynağı önerisi
JSS556 besleme voltajı ve akımı
Nema 24 3Nm 60HS88-2808A08-D24 elektriksel özellikleri
En uygun güç kaynağı: 36V DC, minimum 8-10A çıkış verebilen SMPS güç kaynağıdır.
İki adet Nema 24 3Nm step motor ve iki adet JSS556 sürücü için, her sürücüye ve motora yeterli akım sağlayacak şekilde 36V DC ve toplamda minimum 8-10A akım kapasitesine sahip bir güç kaynağı seçmeniz önerilir. JSS556 sürücüler 20-50V DC aralığında çalışır ve her bir motorun nominal akımı 2.8A’dır. Tüm sistemi güvenli ve verimli çalıştırmak için 36V 9.7A (ör: LRS-350-36) gibi bir güç kaynağı uygundur. Güç kaynağının çıkış gerilimi ve akımı, sürücü ve motorların toplam ihtiyacını karşılamalıdır. Fiyat ve stok bilgisini cnc-marketi.com üzerinden kontrol edebilirsiniz.
Detaylı Açıklama:
- JSS556 step motor sürücülerin besleme voltajı 20-50V DC aralığındadır, en verimli çalışma için 36V DC önerilir.
- Her bir Nema 24 3Nm step motorun nominal akımı 2.8A’dır. İki motor için toplamda yaklaşık 5.6A gereklidir. Sürücülerin verim kayıpları ve sistem güvenliği için %30 pay eklenerek minimum 8A önerilir.
- LRS-350-36 (36V 9.7A) gibi bir SMPS güç kaynağı, bu kombinasyon için endüstriyel olarak uygundur.
- Güç kaynağı pano içine monte edilmeli, çıkış uçları doğru şekilde bağlanmalı ve mutlaka topraklama yapılmalıdır.
- Uzun süreli tam yükte çalıştırmak yerine, güç kaynağının %70-80 kapasitesinde çalışması ömrünü uzatır.
- Kablo kesitleri ve bağlantıların yeterli akımı taşıyacak şekilde seçilmesi gerekir.
- Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol ediniz, ben fiyat veya stok bilgisi veremem.
Bir Cnc Ahşap Tornası Yapacağım. Sadece Ahşap Ve Epoksi Ahşap Karışımı İşlerde Çalışacak. Bu Torna İçin En Uygun Step Motor Hangisi Olur?
Nema 24 3 Nm 60HS88-2808A08-D24 teknik özellikleri
CNC ahşap torna step motor seçimi
epoksi ahşap işleme için step motor önerisi
step motor tork ve boyut seçimi ahşap torna
CNC ahşap ve epoksi torna uygulamaları için Step Motor Nema 24 3 Nm (60HS88-2808A08-D24) modeli yüksek torku ve uygun gövde yapısıyla en ideal seçimdir.
---
Detaylı Açıklama:
Step Motor Nema 24 3 Nm, özellikle ahşap ve epoksi ahşap karışımı gibi orta-sertlikte malzemelerin işlenmesinde CNC torna makinelerinde yüksek performans sunar. 3.0 Nm tutma torku sayesinde, iş parçasının dönme sırasında zorlanmadan ve adım kaybı olmadan işlenmesini sağlar. NEMA 24 gövde yapısı, yaygın olarak kullanılan NEMA 23 motorların yerine de rahatlıkla kullanılabilir ve 2.8A nominal akım ile enerji verimliliği yüksektir.
Ahşap ve epoksi işler için genellikle 2 Nm ve üzeri tork değerine sahip step motorlar tercih edilir. Nema 24 3 Nm modeli, hem hassasiyet hem de güç açısından CNC torna için uygundur. Uzun ömürlü kullanım ve titreşimsiz çalışma için kayış-kasnak oranı iş parçası boyutuna göre ayarlanmalıdır. Montajda motorun şaft çapı ve bağlantı delik ölçülerinin makinenize uygun olduğundan emin olunuz.
Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz. Teknik sorularınız için her zaman destek alabilirsiniz.
Nema23 2.2 Step Motorun Yerine Takılabilirmi
Nema 24 step motor ile Nema 23 step motor arasındaki farklar
Nema 24 step motorun montaj ölçüleri ve bağlantı gereksinimleri
Nema 23 step motorun montaj ölçüleri ve bağlantı gereksinimleri
Step motor değişiminde dikkat edilmesi gerekenler
Step Motor Nema 24 3 Nm 60HS88-2808A08-D24, mekanik ve elektriksel olarak Nema 23 2.2 Nm step motorların yerine çoğu uygulamada doğrudan takılabilir. Bu motorun mil çapı, göbek çapı ve delik merkezleri Nema 23 1.5 Nm veya 2.2 Nm step motorlarla birebir uyumludur. Yani, mevcut montaj delikleri ve mil bağlantısı değişmeden doğrudan montaj yapılabilir.
Teknik olarak dikkat edilmesi gerekenler:
- Nema 24 3 Nm motorun gövde boyutu 60x60 mm’dir, Nema 23 ise 57x57 mm’dir. Aradaki fark genellikle montajda sorun çıkarmaz, ancak makinenizde çok dar bir alan varsa kontrol edilmelidir.
- Mil çapı genellikle 8 mm’dir, bu da Nema 23 motorlarla aynıdır.
- Elektriksel olarak, Nema 24 motorun nominal akımı 2.8A’dır. Sürücünüz bu akımı destekliyorsa doğrudan kullanılabilir.
- Tork olarak Nema 24 motor daha güçlüdür (3.0 Nm), bu nedenle yükünüzde bir artış veya performans iyileşmesi olur.
Montaj ve bağlantı sırasında:
1. Motorun flanş delik merkezlerinin ve mil çapının mevcut sistemle uyumlu olduğundan emin olun.
2. Sürücünüzün 2.8A akımı desteklediğini kontrol edin.
3. Kablo bağlantılarını (A+, A-, B+, B-) doğru şekilde yapın.
Sonuç: Nema 24 3 Nm step motor, Nema 23 2.2 Nm step motorun yerine mekanik ve elektriksel olarak büyük oranda uyumludur ve doğrudan değişim yapılabilir. Yine de makinenizin montaj alanı ve sürücü akım kapasitesi kontrol edilmelidir.
Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz, fiyat bilgisi veremem .
Bu Parça Nedir ? Ne İşe Yarar? Nasıl Kullanılır? Özellikleri Nelerdir ? Nasıl Bağlanır ?
60HS88-2808A08-D24 teknik özellikleri
Nema 24 step motor bağlantı şeması
Step motor kullanım amacı
Step motor nasıl bağlanır
Step motor, elektriksel darbelerle (pulse) belirli açısal adımlar halinde dönen, yüksek hassasiyetli bir motor tipidir. Nema 24, motorun gövde boyutunu (60x60 mm) belirtir. 3 Nm, motorun tutma torkunu (yük altında sabit tutabileceği maksimum tork) ifade eder.
- CNC router, lazer kesim, 3D yazıcı, endüstriyel otomasyon, konveyör ve robotik sistemlerde hassas pozisyonlama ve hareket kontrolü sağlar.
- Yüksek tork ve hassasiyet gerektiren uygulamalarda kullanılır.
- Düşük akımda yüksek tork üretimi ile sistemlerin verimli çalışmasını sağlar.
- Model: 60HS88-2808A08-D24
- Standart: NEMA 24 (60 mm x 60 mm gövde)
- Tutma Torku: 3.0 Nm
- Nominal Akım: 2.8A
- Güç: 6.38W
- Toplam Uzunluk: ~88 mm
- Şaft Çapı: Standart 8 mm veya 9.5 mm (modele göre değişebilir)
- Şaft Tipi: Düz veya anahtar yivi opsiyonları
- Çalışma Sıcaklığı: -20°C ile +50°C
- Maksimum Yüzey Sıcaklığı: ≤ 80°C
- İzolasyon Direnci: ≥ 100MΩ @ 500VDC
- Dielektrik Dayanımı: 500VAC’de 1 dakika boyunca maksimum 5mA sızıntı akımı
- CNC makinesi, 3D yazıcı, otomasyon hattı gibi sistemlerde hareket ettirilmek istenen eksene veya mekanizmaya bağlanır.
- Uygun bir step motor sürücüsü ile birlikte kullanılır. Sürücü, motora adım/direksiyon (step/dir) sinyalleri göndererek hareketi kontrol eder.
- Sürücü seçerken motorun nominal akımına ve çalışma voltajına uygun model tercih edilmelidir.
- Motorun 4 ana kablosu vardır: A+, A-, B+, B- (bazı modellerde renk kodları: A+ Mavi-Kırmızı, A- Sarı-Siyah, B+ Turuncu-Yeşil, B- Kahve-Beyaz).
- Bu kablolar step motor sürücüsünün ilgili çıkışlarına bağlanır.
- Sürücüye ise kontrol kartından STEP (pulse) ve DIR (yön) sinyalleri gelir.
- Güç kaynağı, sürücünün ve motorun akım/voltaj gereksinimlerine uygun olmalıdır.
- Bağlantı şeması için genellikle şu yapı kullanılır:
- A+ ve A-: Birinci bobin ucu
- B+ ve B-: İkinci bobin ucu
- Bağlantı sırasında kablo uçlarının doğru eşleştirildiğinden emin olunmalıdır.
- Motorun aşırı ısınmasını önlemek için nominal akım değerini aşmayın.
- Uygun sürücü ve güç kaynağı seçimi yapın.
- Mekanik montajda şaft hizalamasına dikkat edin, mil zorlanmamalı.
- Titreşim ve gevşek bağlantılardan kaçının.
- CNC Router, Lazer Kesim, 3D Yazıcılar
- Endüstriyel Otomasyon Sistemleri
- Konveyör ve Robotik Sistemler
- Yüksek Hassasiyet Gerektiren Pozisyonlama Uygulamaları
- Elektronik ve Mekanik Prototipleme
