Gelince Haber VerStep Motor Nema 23 1.47 Nm 57Bhp79, hassas açısal hareket kontrolü sağlayan, NEMA 23 standardında bir step motordur. Bu motor, 1.47 Newton-metre (Nm) tutma torku ile yüksek konumlandırma doğruluğu gerektiren otomasyon ve CNC sistemlerinde kullanılır.
ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi
Endüstriyel otomasyon sistemlerinin vazgeçilmez aktüatörlerinden biri olan Step Motor Nema 23 1.47 Nm 57Bhp79, hassas hareket kontrolü gerektiren uygulamalar için özel olarak tasarlanmıştır. Bu motor, NEMA 23 standardına uygun fiziksel boyutlarıyla, kompakt alanlarda bile yüksek performans sunar. NEMA (National Electrical Manufacturers Association) standardı, motorların montaj boyutları, flanş tipleri ve mil çapları gibi kritik fiziksel özelliklerini belirleyerek, farklı üreticilerin ürünleri arasında uyumluluk ve kolay entegrasyon sağlar. 1.47 Newton metre (Nm) tork değeriyle, orta ila yüksek yük kapasiteli uygulamalarda güvenilir bir çözüm sunarak, sistemlerinizin verimliliğini ve doğruluğunu maksimize eder.
57Bhp79 model koduyla öne çıkan bu step motor, üstün malzeme kalitesi ve mühendislik detaylarıyla uzun ömürlü ve kararlı bir operasyon vaat eder. Üzerinde hazır olarak bulunan 3M- tipi 24 dişli kasnak, standart kayış sistemlerine doğrudan adaptasyon imkanı sunarak kurulum süresini kısaltır ve ek maliyetleri minimize eder. Step motorlar, adım adım hareket prensibiyle çalıştıkları için açık çevrim (open-loop) kontrol sistemlerinde dahi yüksek konumlandırma hassasiyeti sunar. Bu özellik, özellikle CNC makineleri, 3D yazıcılar, lazer kesim makineleri ve robotik kollar gibi uygulamalarda milimetrik veya mikron düzeyinde hassasiyet gerektiren görevler için kritik öneme sahiptir.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır. Bu detaylar, sistem tasarımınızda doğru motor seçimini yapmanız için temel referans noktaları sunmaktadır.
Bu NEMA 23 step motor, CNC router, freze, torna ve lazer kesim makinelerinde X, Y ve Z eksen hareketlerinde ideal bir çözümdür. Yüksek torku ve adım hassasiyeti sayesinde kesim, oyma veya işleme süreçlerinde milimetrik doğruluk ve tekrarlanabilirlik sağlar. Özellikle küçük ve orta ölçekli atölyeler ile prototipleme laboratuvarları için maliyet etkin ve güvenilir bir performans sunar.
Endüstriyel robot kollarının eklem hareketlerinde, konveyör bant sistemlerinde hassas konumlandırma gerektiren noktalarda veya otomatik montaj hatlarında sıkça tercih edilir. 1.47 Nm torku, çeşitli yüklerin taşınması ve hassas bir şekilde yerleştirilmesi için yeterli gücü sağlarken, NEMA 23 boyutu robotik platformlara kolay entegrasyon imkanı sunar.
Büyük hacimli veya endüstriyel tip 3D yazıcılarda ekstrüder, baskı tablası veya hareketli kafaların kontrolünde kullanılır. Yüksek hassasiyetli adım motorları, baskı katmanlarının doğru konumlandırılmasını sağlayarak nihai ürün kalitesini artırır ve baskı hatalarını minimize eder. Entegre kasnağı, kayış tahrikli sistemlerle uyumluluğu kolaylaştırır.
Tekstil endüstrisindeki kumaş besleme, iplik gerginliği kontrolü veya dikiş makinelerinin hassas hareketlerinde; paketleme sektöründe ise ürünlerin konumlandırılması, etiketleme ve ambalajlama süreçlerinde yüksek doğruluk ve hız gerektiren uygulamalarda güvenle kullanılabilir.
Optimize edilmiş manyetik devre tasarımı ve düşük endüktans sayesinde, yüksek hızlarda bile kararlı tork üretimi ve minimum enerji kaybı sağlar. Bu, işletme maliyetlerini düşürür ve sistem verimliliğini artırır.
Kaliteli rulmanlar, yüksek sıcaklığa dayanıklı sargılar ve sağlam metal gövde yapısı ile endüstriyel ortamlardaki zorlu koşullara karşı üstün dayanıklılık gösterir, arıza oranlarını düşürür.
NEMA 23 standardı ve hazır entegre kasnağı sayesinde, mevcut veya yeni tasarlanacak sistemlere hızlı ve sorunsuz bir şekilde monte edilebilir. Geniş sürücü uyumluluğu, esnek kontrol çözümleri sunar.
Bu 1.47 Nm Nema 23 57Bhp79 step motoru için +24V ile +50V DC besleme aralığında, minimum 4 Amper ve üzeri akım verebilen bir step motor sürücüsü kullanmanız önerilir. Sürücünüzün motorun nominal akımına uygun şekilde ayarlanması, verimli ve güvenli çalışma için kritiktir.
Step motorların çalışma sırasında bir miktar ısınması normaldir, özellikle yüksek hız ve tork gerektiren uygulamalarda. Ancak el değmeyecek kadar aşırı ısınma, sürücü akım ayarının yüksek olması, yetersiz soğutma, motorun kapasitesinin üzerinde zorlanması veya yanlış bağlantı gibi nedenlerden kaynaklanabilir. Sürücü akım ayarlarınızı kontrol etmeniz ve motorun çevresinde yeterli hava akışı sağlamanız önemlidir.
1.47 Nm (Newton metre) tork değeri, motorun miline uygulayabileceği döndürme kuvvetini ifade eder. Bu değer, çoğu orta ölçekli CNC makinesi, otomasyon veya robotik uygulaması için oldukça güçlüdür. Uygulamanızdaki toplam yükün (tablo ağırlığı, kesme kuvveti, ivmelenme gereksinimleri vb.) bu tork değerini aşıp aşmadığını hesaplayarak yeterliliğini belirleyebilirsiniz.

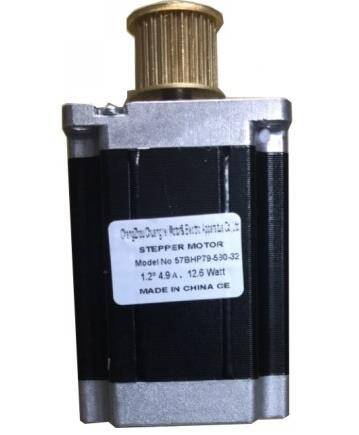

Motor üzerinde fabrika çıkışlı olarak 3M profilinde ve 24 dişli bir kasnak (pulley) bağlıdır. Bu kasnak, gücün kayış vasıtasıyla aktarılması için standart bir çözümdür. Uygulamanızın gereksinimlerine göre (farklı hız veya tork oranları için) bu kasnağı uygun başka bir kasnakla değiştirebilirsiniz. Değişim sırasında mil çapına ve yeni kasnağın tipine dikkat etmeniz gerekir.

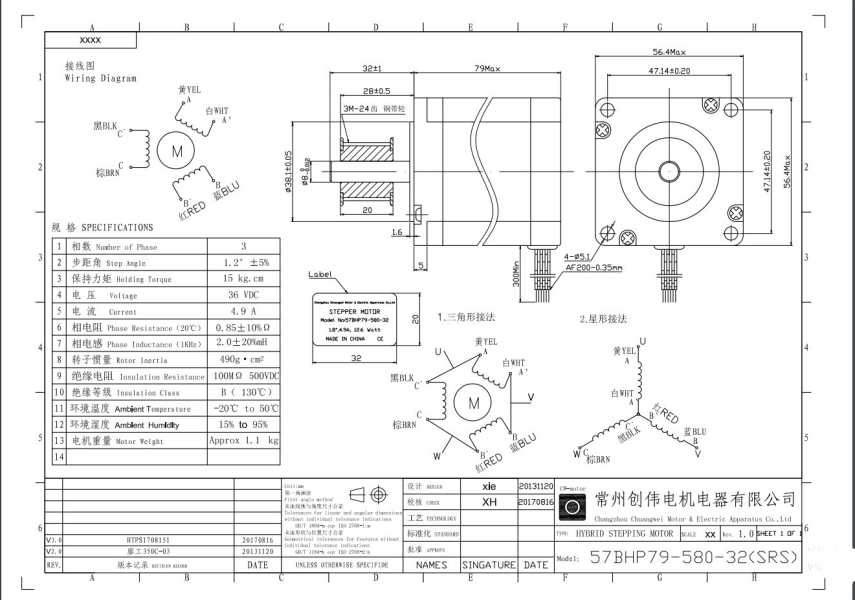

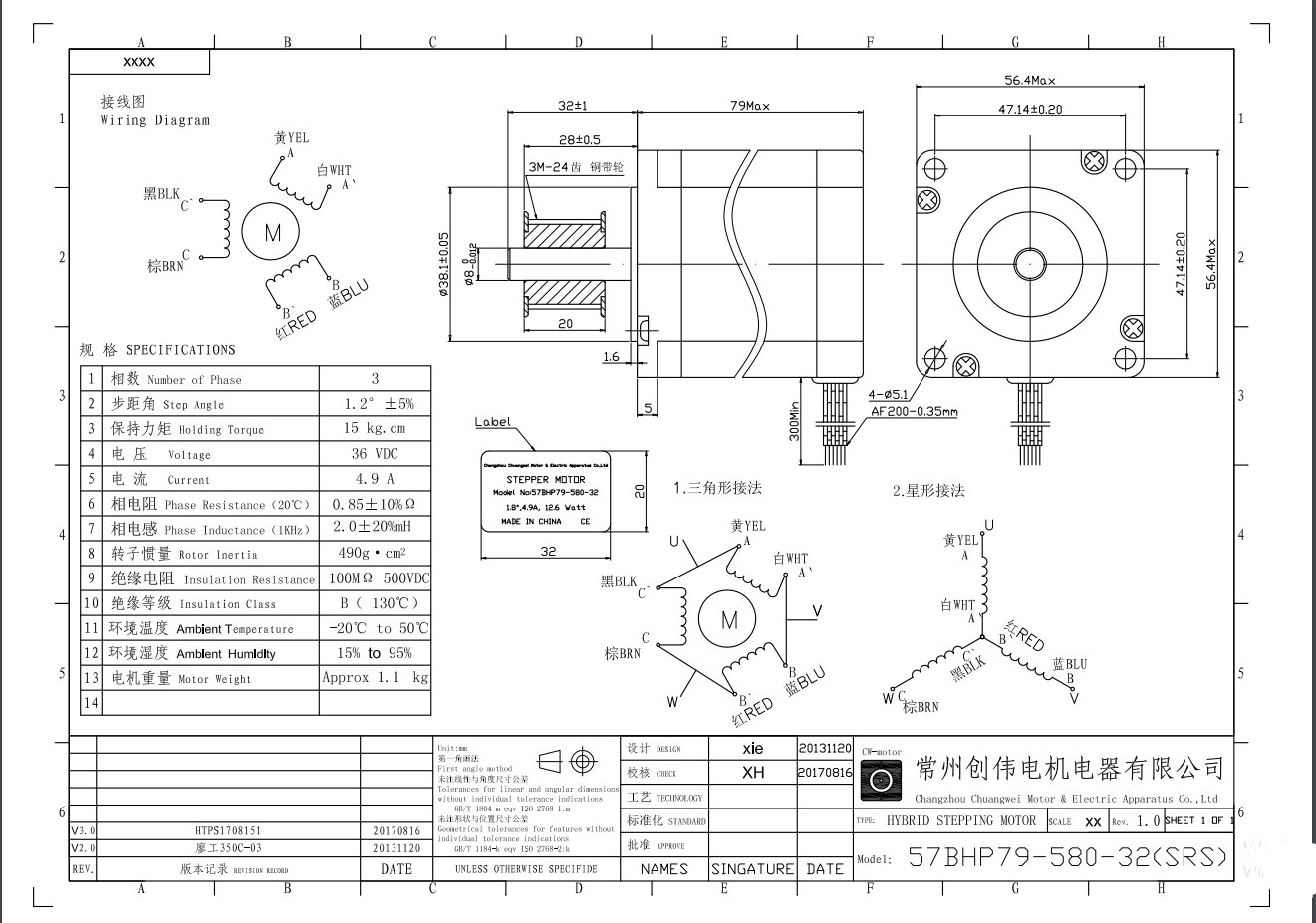

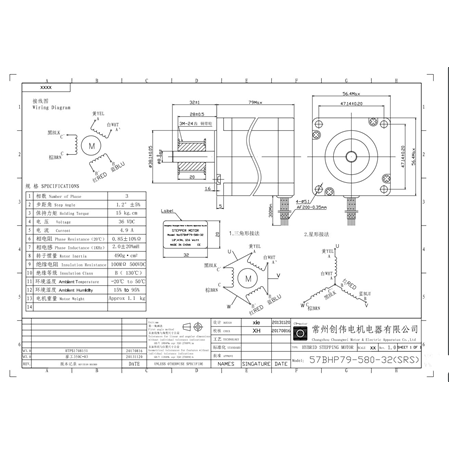

Bu 1.47 Nm Nema 23 57Bhp79 step motorun standart bağlantı şeması aşağıdaki gibidir:
Bu renk kodlarına göre sürücünüze doğru bağlantıyı yapmanız motorun düzgün çalışması ve hasar görmemesi için hayati öneme sahiptir.
Evet, bu step motoru Pulse Jeneratör Kart, Arduino Kart, Mach3 Kontrol Kartı, PLC Kart ve benzeri kontrolcülerle kolaylıkla kullanabilirsiniz. Bu kontrol kartları, step motor sürücüsüne adım (step) ve yön (direction) sinyallerini göndererek motorun hareketini hassas bir şekilde kontrol etmenizi sağlar.
Bu 1.47 Nm Nema 23 57Bhp79 step motor, yüksek adım açısı ve doğruluğu ile hassas kontrol ve pozisyonlama sağlar. Nema 23 standartlarında bir step motor genellikle 1.8 derece adım açısına sahiptir (200 adım/devir). Mikro adımlama (microstepping) özelliği olan bir sürücü kullanarak bu hassasiyeti daha da artırabilir, daha yumuşak ve titreşimsiz hareket elde edebilirsiniz.
Daha yüksek hızlara ulaşmak için sürücü besleme voltajını +50V'a yakın tutmak, sürücünüzün mikro adım ayarlarını optimize etmek ve kontrol kartınızdan daha yüksek frekanslı pulse sinyalleri göndermek gibi yöntemler deneyebilirsiniz. Ancak her zaman motorun tork-hız eğrisini göz önünde bulundurarak, tork kaybı yaşamayacağınız bir hız aralığında kalmak önemlidir.
Nema 23 boyutu, endüstriyel uygulamalar için yaygın ve kompakt bir standarttır. Bu sayede motorun mekanik montajı oldukça kolaydır ve mevcut birçok makine şasisi veya montaj aparatı ile uyum sağlar. Kompakt tasarımı aynı zamanda sisteminizde yerden tasarruf etmenize de olanak tanır.
Mermak CNC olarak sattığımız tüm ürünlerde belirli bir garanti süresi sunmaktayız. 1.47 Nm Nema 23 57Bhp79 step motorumuz için güncel garanti süresi ve şartları hakkında detaylı bilgi almak için lütfen müşteri hizmetlerimizle iletişime geçin. Garanti, genellikle üretimden kaynaklanan hataları kapsar ve doğru kullanım koşullarına bağlıdır.
Evet, Mermak CNC olarak sattığımız ürünlerin satış sonrası desteğini sağlıyoruz. Motorunuzda bir arıza meydana gelmesi durumunda, teknik servisimizle iletişime geçerek yedek parça temini veya tamir hizmetleri hakkında bilgi alabilirsiniz. Uzman ekibimiz, ürününüzün en kısa sürede tekrar çalışır duruma gelmesi için size yardımcı olacaktır.
Bu 1.47 Nm Nema 23 57Bhp79 step motorun detaylı teknik kitapçığına ürün sayfamız üzerinden "Pdf Kitapçığı İndir" bağlantısını kullanarak ulaşabilirsiniz. Bu kitapçıkta motorun tüm elektriksel, mekanik detayları ve performans eğrileri gibi önemli bilgiler yer almaktadır.
Motoru yeni bir uygulamada kullanmadan önce, uygulamanın gerektirdiği tork, hız ve hassasiyet değerlerinin motorun teknik özellikleriyle uyumlu olduğundan emin olun. Ayrıca, motorun çevresel koşullara (toz, nem, sıcaklık) dayanıklı olup olmadığını, uygun bir sürücü ile beslendiğini ve mekanik montajın doğru yapıldığını kontrol edin. Gerekirse teknik destek ekibimizden yardım alabilirsiniz.
Step Motor Nema 23 1.47 Nm 57Bhp79, Mermak CNC Marketi tarafından sunulan, endüstriyel otomasyon ve CNC uygulamalarında güvenilir çalışma sağlayan bir bileşendir. Nema 23 gövde ölçüsünde 1.47 Nm tork sınıfında hibrit step motor sınıfında yer alır ve hassas konumlandırma gerektiren eksen tahriklerinde kullanılır. Rotor–stator dişli yapısı sayesinde her adımda tekrarlanabilir pozisyonlama yapar ve doğru sürücü ile birlikte kullanıldığında yüksek mikrostep çözünürlüğü elde edilir.
Nema 23 gövde ölçüsünde step motor yapısı; rotor üzerinde kalıcı mıknatıslar, statorda ise çok kutuplu sargılar kullanılarak tasarlanır. Sürücüden gelen akım, sargılar arasında sıralı olarak dolaştırıldığında rotor manyetik alanı takip eder ve adım adım dönme hareketi oluşur. Hibrit step motor mimarisi, sabit durumda yüksek tutma torku sağlaması ve düşük hızlarda dahi senkron kaybı yaşamadan çalışabilmesi ile öne çıkar. Bu modelin yaklaşık 1.47 Nm tork sınıfı, özellikle ağır eksen yüklerinin taşınması veya yüksek ivmeli hareketlerin gerçekleştirilmesi için uygundur. 23 çerçeve ölçüsü, flanş delik aralıklarını ve mil yüksekliğini endüstri standardına göre sabitler; böylece piyasadaki çoğu redüktör, kaplin ve braket ile uyumlu montaj imkânı sunar. Rotor ve rulman toleransları, uzun süreli yüksek devirli çalışmalarda bile eksenel kaçıklığı minimum seviyede tutacak şekilde seçilmiştir. Doğru sürücü akım ayarı ile birlikte kullanıldığında motor ısınması kontrol altında tutulur ve sargı ömrü uzar.
Montaj sırasında mekanik hizalamanın doğru yapılması, kablolama hatalarının önlenmesi ve topraklama kurallarına uyulması uzun ömürlü ve güvenli çalışma için kritik öneme sahiptir. Kablo güzergâhı, hareketli eksenler ve enerji zincirleri dikkate alınarak planlanmalı; kontrol panosu ile motor/sürücü arasındaki mesafe EMI parazitlerine karşı uygun şekilde korunmalıdır.
Soru: Hangi sürücü ile kullanmalıyım?
Yanıt: Motorun nominal akımına uygun, mikrostep kontrollü bir sürücü seçilmelidir. Örneğin CWD, JSS veya DM serisi sürücülerle uyumlu çalışır.
Soru: Isınma ne kadar normaldir?
Yanıt: Step motorlar nominal akımda çalışırken elle tutulamayacak seviyeye yaklaşan gövde sıcaklıkları bile çoğu zaman normal kabul edilir; önemli olan sargı izolasyon sınırlarının aşılmamasıdır.
Bu ürün, Mermak CNC Marketi üzerinde urun/1-47-nm-step-motor-nema-23-57bhp79 adresinde listelenmekte olup, stok ve fiyat bilgileri için doğrudan ürün sayfasını ziyaret edebilirsiniz.
