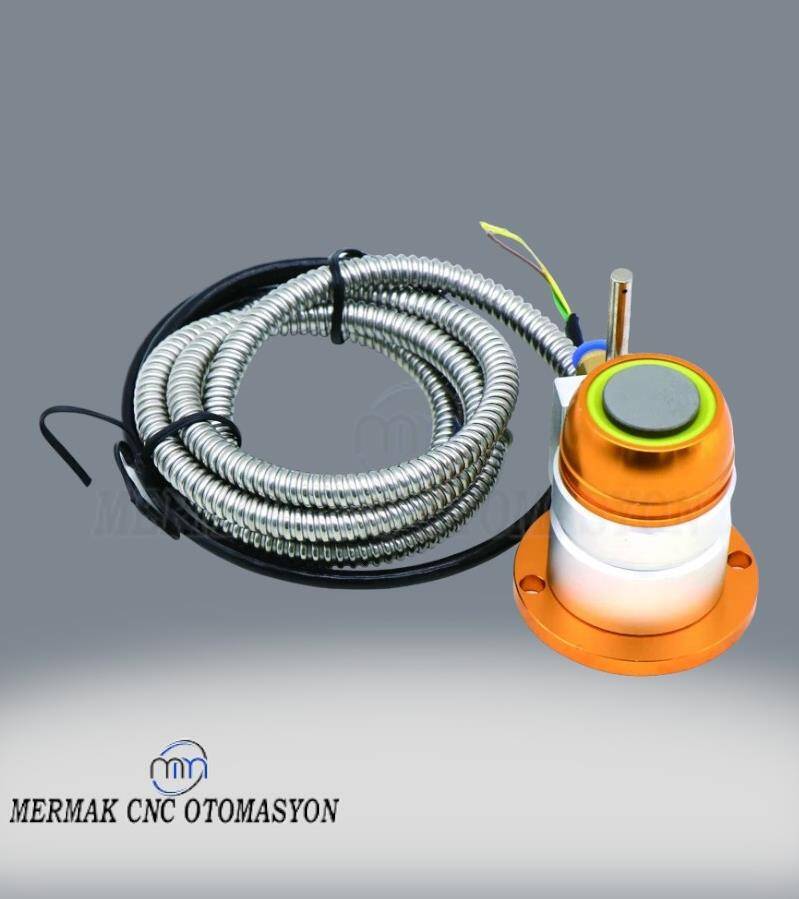

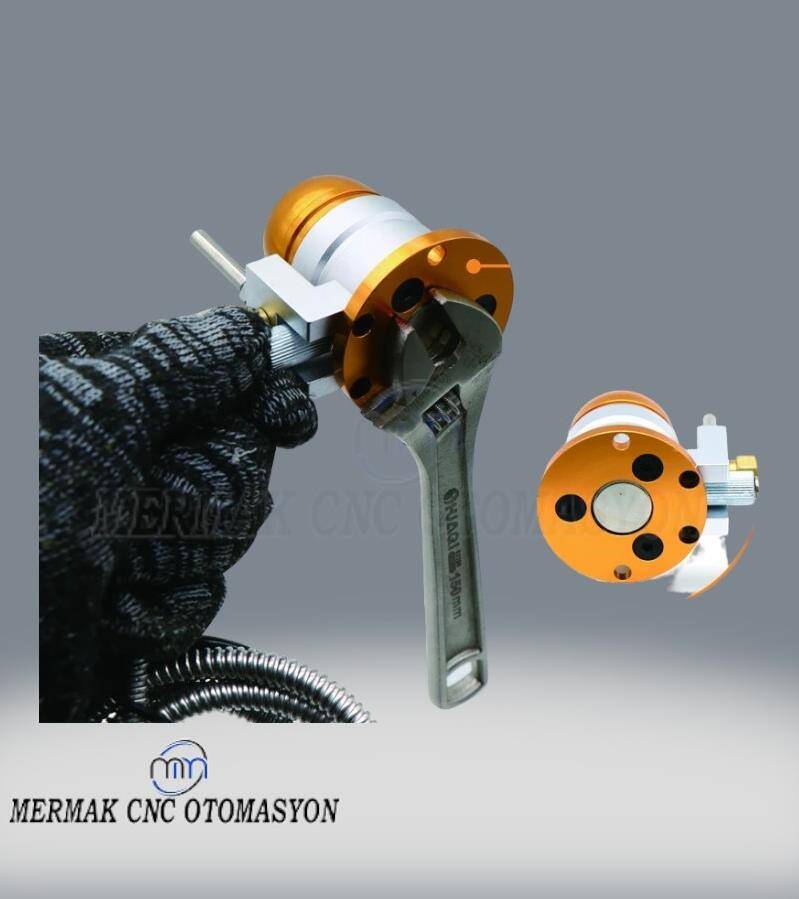

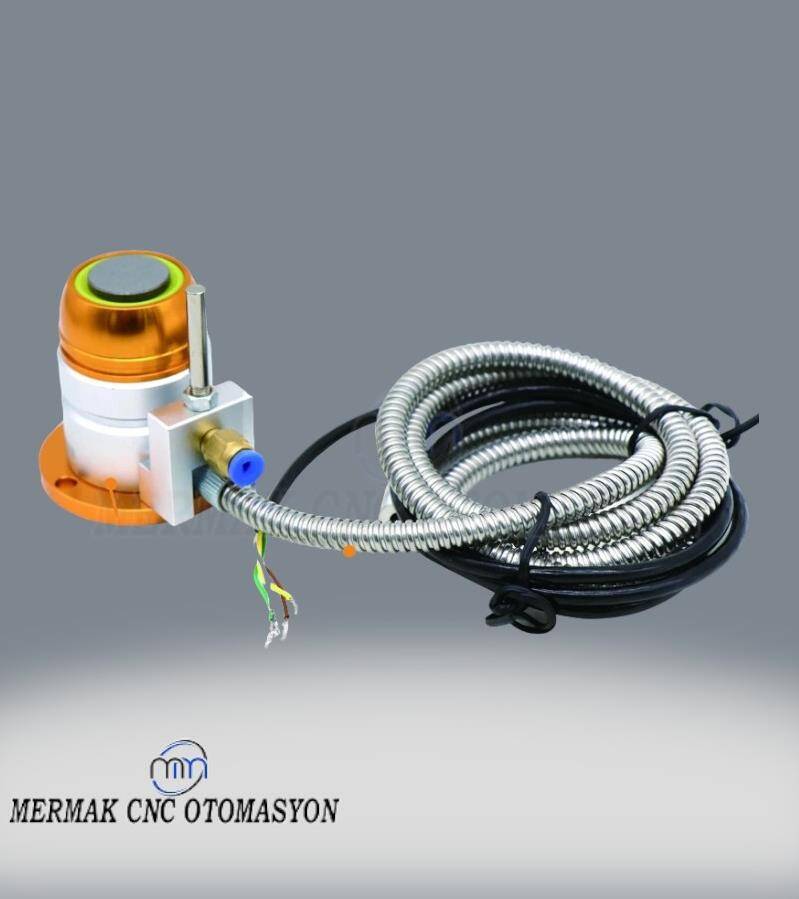

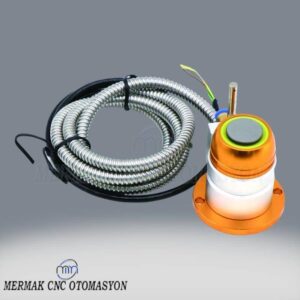

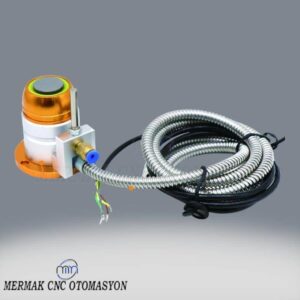

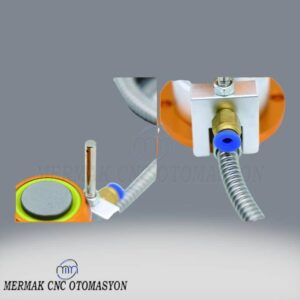

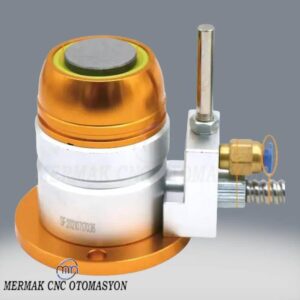

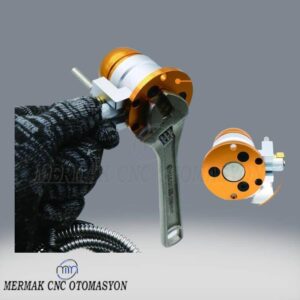

Takım Yükseklik Ölçme Probu

Cnc Kontrol Paneli

Yorum Yap

Yorumlar (19)

Ürün Kodu : Zair-Probe

Stokta 100+ Adet Var hesaplanıyor…

4.333,98 TL

%51 İndirim

1.771,82 TL + KDV

2.126,19 TL Kdv Dahil

%51 İndirim

Öne Çıkan Bilgiler

En İyi Kalite En İyi Fiyat Garantisi

Adet

Beğen

Listeye Ekle Yorum Yap Fiyat Alarmı

256-bit SSL & 3D Secure PCI-DSS uyumlu ödeme Aynı gün kargo* Kaskolu gönderim E-Fatura / E-Arşiv 14 gün iade / değişim Resmî firma • Vergi levhası KVKK & Gizlilik Politikası Stoktan hızlı teslim Teknik destek & garanti

Ürün Açıklaması

Eksen Özelliği

4 Eksen

Marka Cnc Kontrol Paneli

Kategori Cnc Kontrol Paneli

SSS

Takım Yükseklik Ölçme Probu Teknik Detayları

Takım yüksekliği ölçme probu, CNC makinelerinde takım boyunu hassas bir şekilde ölçmek ve kalibrasyon yapmak için kullanılan gelişmiş bir cihazdır. Bu cihaz, takımın boyunu ve çapını otomatik olarak ölçerek işleme sürecinin doğruluğunu ve verimliliğini artırır. Çift çıkış sistemi sayesinde güvenlik önlemleri de sunar.

Temel Özellikler ve Yapı

Hassasiyet ve Tekrarlanabilirlik:

Hassasiyet: 1 mikron (0.001 mm) veya daha düşük hassasiyet sağlar.
Tekrarlanabilirlik: ±0.001 mm ile yüksek doğrulukta tekrarlanabilir ölçümler yapar.

Yapı ve Tasarım:

Malzeme: Paslanmaz çelik gövde, çevresel koruma sağlar.
Koruma Sınıfı: IP67 koruma sınıfı ile soğutma sıvılarına ve zorlu çalışma koşullarına dayanıklıdır.
Boyutlar: Kompakt tasarım, tipik olarak 20 mm çapında temas yüzeyi ve 67 mm yükseklik.

Çalışma Prensibi ve Sensör Teknolojisi:

Sensör Teknolojisi: Dokunmatik sensör teknolojisi ile takımın prob yüzeyine temas ettiği anda ölçüm yapılır.
Otomatik Kalibrasyon: CNC kontrol ünitesine entegre edilerek otomatik ölçüm ve kalibrasyon sağlar.

Çift Çıkış Sistemi

Birinci Çıkış (Takım Ölçümü):

Kullanım: Bu çıkış, takım ölçmek için kullanılan port girişine bağlanır.
Fonksiyon: Takımın boyunu ve çapını ölçer ve CNC kontrol ünitesine bu bilgiyi aktarır.

İkinci Çıkış (Acil Stop):

Kullanım: Bu çıkış, acil stop girişine bağlanarak güvenlik sağlar.
Fonksiyon: Eğer takım ölçme sırasında yay sınırı aşılır ve ölçüm gerçekleşmezse, bu sinyal devreye girer ve makineyi durdurur.

Teknik Özellikler

Çıkışlar:

Çift Çıkış Sistemi: Birinci çıkış takım ölçümü, ikinci çıkış acil stop için kullanılır.
Çıkış Tipi: NPN veya PNP konfigürasyonları destekler.

Güç Gereksinimleri:

Güç Kaynağı: Prob genellikle 5V ila 24V arasında bir güç kaynağı ile çalışır.
Güç Tüketimi: Düşük güç tüketimi ile enerji verimliliği sağlar.

Çalışma Koşulları:

Çalışma Sıcaklığı: 0°C ila 60°C arasında çalışabilir.
Koruma: IP67 koruma sınıfı, probun zorlu endüstriyel koşullarda güvenle çalışmasını sağlar.

Avantajları

Yüksek Hassasiyet: 1 mikron seviyesinde hassas ölçümler ile işleme doğruluğunu artırır.

Güvenlik: Çift çıkış sistemi ile güvenli bir çalışma ortamı sağlar.

Kolay Entegrasyon: Çoğu CNC kontrol ünitesi ile uyumlu olarak kolayca entegre edilebilir.

Zaman Tasarrufu: Otomatik ölçüm ve kalibrasyon ile manuel işlemlere göre daha hızlı ve verimli bir süreç sunar.

Dayanıklılık: Paslanmaz çelik yapı ve IP67 koruma sınıfı ile uzun ömürlü ve dayanıklıdır.

Takım yüksekliği ölçme probu, CNC makinelerinde hassas işleme ve güvenli operasyonlar için kritik bir bileşendir. Çift çıkış sistemi ile hem ölçüm doğruluğunu hem de güvenliği artırarak operatörlerin işlerini daha verimli ve güvenli bir şekilde yapmalarını sağlar.

FZhzTDqB80o

Kaç Volt İle Çalışır Hava Girişinde İşe Yarar ▼

? Takım Yükseklik Ölçme Probu çalışma voltajı
Takım Yükseklik Ölçme Probu hava girişi işlevi
Takım Yükseklik Ölçme Probu kaç volt
Takım Yükseklik Ölçme Probu pnömatik bağlantı
Takım Yükseklik Ölçme Probu teknik özellikler
Takım Yükseklik Ölçme Probu teknik olarak 5V ila 24V DC arasında bir güç kaynağı ile çalışır. Bağlantı sırasında, probun çıkış tipi (NPN veya PNP) ve CNC kontrol ünitenizin giriş tipine uygun bağlantı yapılmalıdır. Probu doğrudan CNC kontrol panelinizin ilgili prob girişine bağlayabilirsiniz.

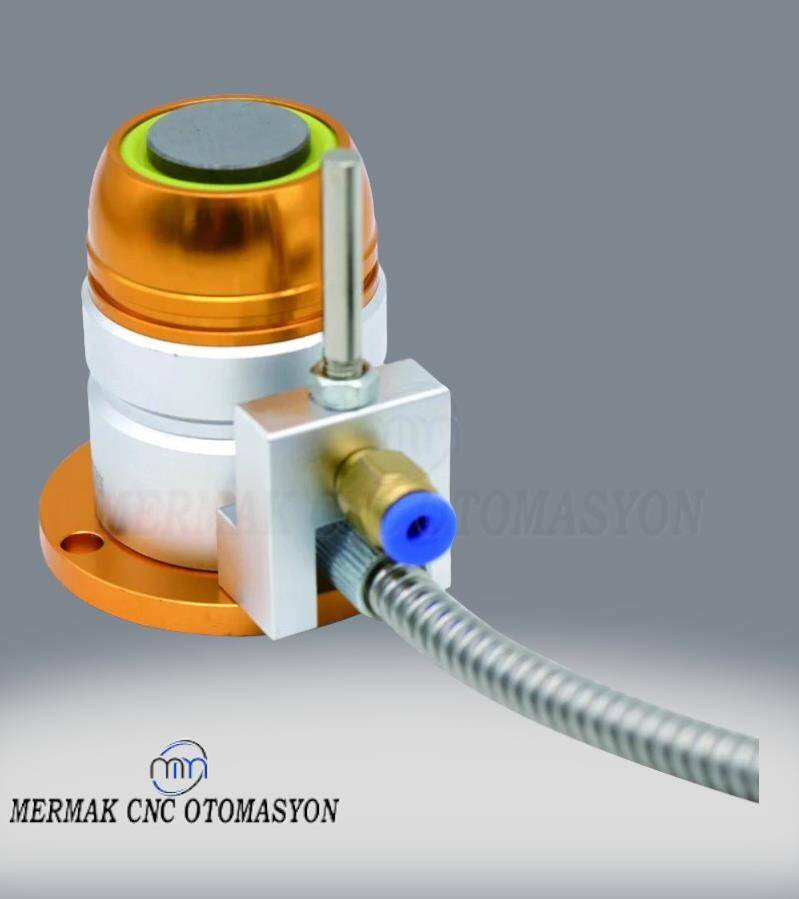

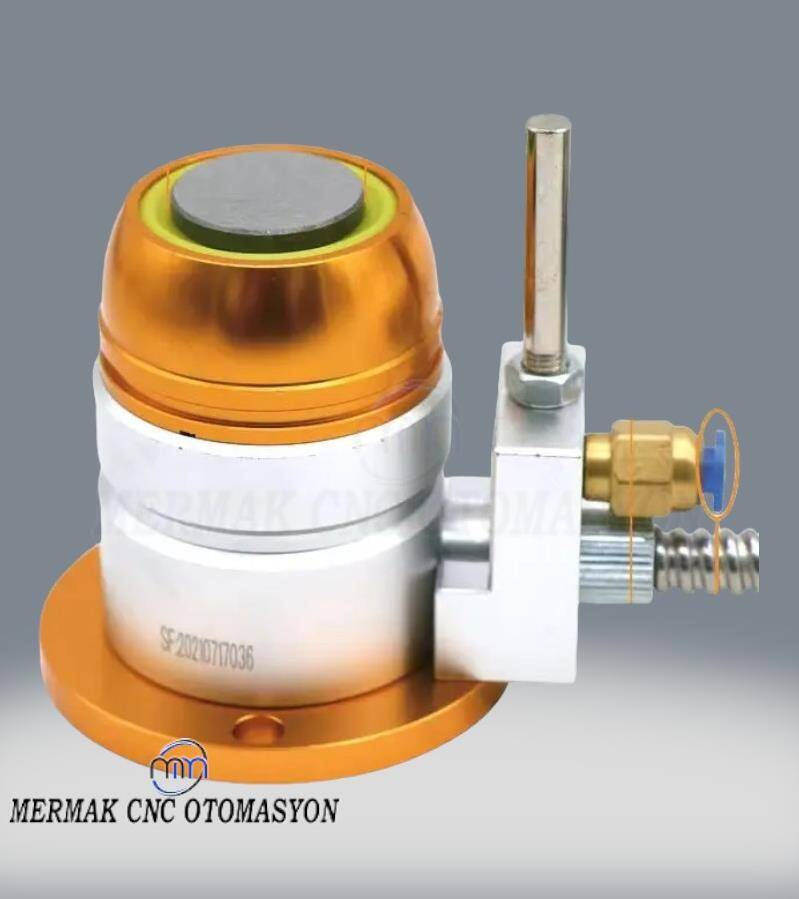

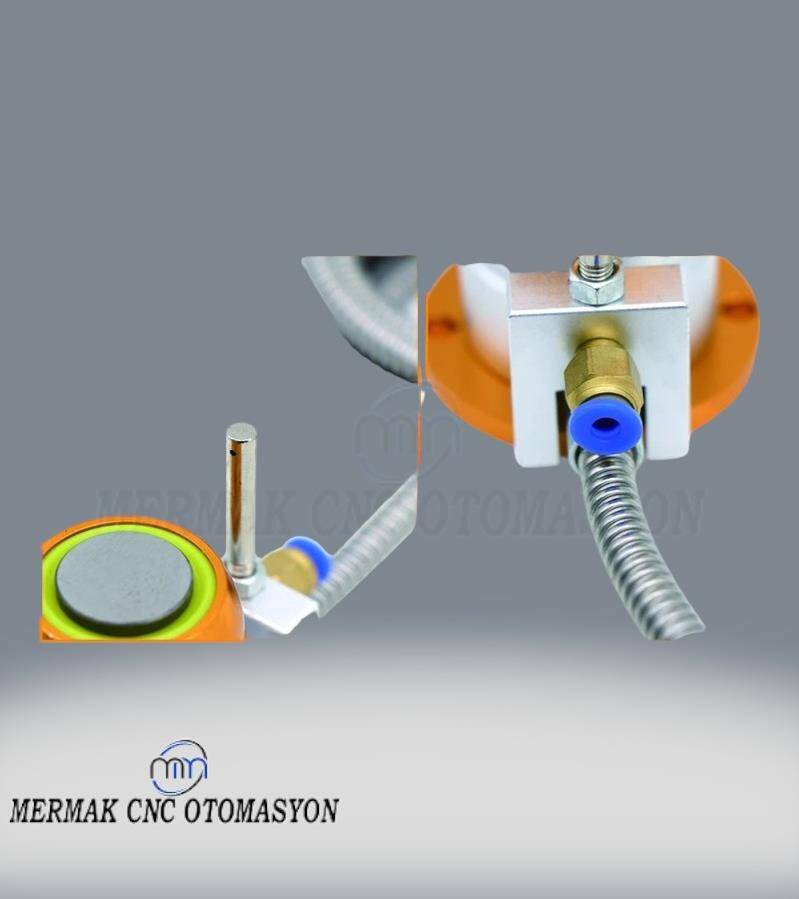

Hava girişi ile ilgili olarak: Standart takım yükseklik ölçme problarında genellikle hava bağlantısı bulunmaz; probun çalışma prensibi tamamen elektriksel temas ve mekanik yaylı yapı üzerinedir. Hava bağlantısı, bazı özel modellerde talaş temizliği veya otomatik yüzey temizliği için eklenmiş olabilir. Ancak, elinizdeki ürünün teknik dokümanında hava bağlantısı veya pnömatik işlev belirtilmemiştir. Eğer prob üzerinde bir hava girişi mevcutsa, bu genellikle ölçüm yüzeyinin talaş veya sıvıdan arındırılması amacıyla kısa süreli hava üflemesi için kullanılır; ölçüm hassasiyetini ve yüzey temizliğini artırmak içindir. Hava bağlantısı zorunlu değildir, probun temel ölçüm fonksiyonu için elektriksel bağlantı yeterlidir.

Kısaca:
- Çalışma voltajı: 5V – 24V DC
- Hava girişi: Standart modelde zorunlu değildir, varsa yüzey temizliği içindir, ölçüm için şart değildir.

Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz.

Nasıl Çalışır Hassasiyet Nedir Hangi Makinalarla Uyumludur ▼

? Takım Yükseklik Ölçme Probu nasıl çalışır
Takım Yükseklik Ölçme Probu hassasiyet
Takım Yükseklik Ölçme Probu hangi makinalarla uyumlu
Zair-Probe teknik özellikleri
Takım Yükseklik Ölçme Probu bağlantı ve kullanım talimatı
Takım Yükseklik Ölçme Probu – Teknik ve Kullanım Bilgileri

Çalışma Prensibi:
Takım yüksekliği ölçme probu, CNC makinelerinde takım boyunu ve çapını otomatik olarak ölçmek ve kalibrasyon yapmak için kullanılır. Probun yüzeyine takım dokunduğunda, dokunmatik sensör teknolojisiyle teması algılar ve bu anda ölçüm sinyali CNC kontrol ünitesine iletilir. Prob, çift çıkış sistemiyle çalışır:
- Birinci çıkış, takım ölçüm portuna bağlanır ve takım boyunu ölçer.
- İkinci çıkış, acil stop (E-Stop) portuna bağlanır; ölçüm sırasında yay sınırı aşılırsa veya arıza olursa makineyi güvenli şekilde durdurur.

Hassasiyet:
- Hassasiyet: 1 mikron (0.001 mm) veya daha düşük.
- Tekrarlanabilirlik: ±0.001 mm ile yüksek doğrulukta ölçüm sağlar.
- Malzeme: Paslanmaz çelik gövde, IP67 koruma sınıfı (soğutma sıvılarına ve zorlu ortamlara dayanıklı).

Uyumluluk:
- Çıkış Tipi: NPN veya PNP konfigürasyonları desteklenir.
- Güç: 5V ila 24V arası besleme ile çalışır.
- CNC kontrol ünitesine kolayca entegre edilebilir, Mach3, LinuxCNC, GRBL ve benzeri yaygın CNC kontrol sistemleriyle uyumludur.
- Çoğu CNC router, freze, işleme merkezi ve otomasyon sisteminde kullanılabilir.

Kullanım Avantajları:
- Otomatik ölçüm ve kalibrasyon ile manuel işlemlere göre daha hızlı ve hatasız sonuç.
- Çift çıkış sistemiyle güvenli çalışma.
- Kompakt ve dayanıklı yapı, uzun ömür.

Bağlantı ve Kullanım Adımları:
1. Probun birinci çıkışını (ölçüm çıkışı) CNC kontrol kartındaki prob girişine bağlayın.
2. İkinci çıkışı (acil stop) kontrol ünitesinin E-Stop girişine bağlayın.
3. Probun beslemesini (5-24V) uygun güç kaynağına bağlayın.
4. CNC yazılımında prob fonksiyonunu aktif edin ve takım sıfırlama prosedürünü başlatın.
5. Takım, prob yüzeyine temas ettiğinde otomatik olarak Z ekseni referansı alınır.

Not: Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz. Teknik detaylar ve uygulama desteği için her zaman destek alabilirsiniz.
