Konik Kilit Çeşitleri
- MKAKonik Kilit Dış Çapı 285 mm Mil Çapı 220 mm Ölçü 220
B220-285 B-220X285X56/72 Koni̇k Ki̇li̇t
10.337,46 TL 6.305,82 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 200 mm Mil Çapı 150 mm Ölçü 150
B150-200 B-150X200X38/52 Koni̇k Ki̇li̇t
4.869,48 TL 2.970,42 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 110 mm Mil Çapı 70 mm Ölçü 70
DE070-110 De-70X110X80/90 Koni̇k Ki̇li̇t
3.732,96 TL 2.277,12 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 165 mm Mil Çapı 120 mm Ölçü 120
B120-165 B-120X165X33-47 Koni̇k Ki̇li̇t
3.129,12 TL 1.908,78 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 145 mm Mil Çapı 100 mm Ölçü 100
B100-145 B-100X145X33-47 Koni̇k Ki̇li̇t
3.098,40 TL 1.890,00 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 145 mm Mil Çapı 100 mm Ölçü 100
FA100-145 Fa-100X145X44/56 Koni̇k Ki̇li̇t
2.772,36 TL 1.691,10 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 90 mm Mil Çapı 60 mm Ölçü 60
DE060-090 De-60X90X66/74 Koni̇k Ki̇li̇t
2.584,38 TL 1.576,44 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 130 mm Mil Çapı 90 mm Ölçü 90
B090-130 B-90X130X28/39 Koni̇k Ki̇li̇t
2.440,80 TL 1.488,90 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 130 mm Mil Çapı 90 mm Ölçü 90
FA090-130 Fa-90X130X40/50 Koni̇k Ki̇li̇t
2.247,42 TL 1.370,94 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 120 mm Mil Çapı 80 mm Ölçü 80
B080-120 B-80X120X28/39 Koni̇k Ki̇li̇t
1.998,60 TL 1.219,14 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 120 mm Mil Çapı 80 mm Ölçü 80
FA080-120 Fa-80X120X40/50 Koni̇k Ki̇li̇t
1.806,60 TL 1.102,02 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 115 mm Mil Çapı 75 mm Ölçü 75
B075-115 B-75X115X28/39 Koni̇k Ki̇li̇t
1.736,10 TL 1.059,00 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 115 mm Mil Çapı 75 mm Ölçü 75
FA075-115 Fa-75X115X40/50 Koni̇k Ki̇li̇t
1.699,74 TL 1.036,86 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 85 mm Mil Çapı 55 mm Ölçü 55
DE055-085 De-55X85X66/74 Koni̇k Ki̇li̇t
1.679,34 TL 1.024,38 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 80 mm Mil Çapı 50 mm Ölçü 50
DE050-080 De-50X80X66/74 Koni̇k Ki̇li̇t
1.533,90 TL 935,70 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 110 mm Mil Çapı 70 mm Ölçü 70
FA070-110 Fa-70X110X40/50 Koni̇k Ki̇li̇t
1.511,16 TL 921,84 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 75 mm Mil Çapı 45 mm Ölçü 45
DE045-075 De-45X75X54/62 Koni̇k Ki̇li̇t
1.395,54 TL 851,28 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 65 mm Mil Çapı 40 mm Ölçü 40
DE040-065 De-40X65X54/62 Koni̇k Ki̇li̇t
965,82 TL 589,14 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 90 mm Mil Çapı 60 mm Ölçü 60
FA060-090 Fa-60X90X33-41 Koni̇k Ki̇li̇t
902,16 TL 550,32 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 85 mm Mil Çapı 55 mm Ölçü 55
FA055-085 Fa-55X85X33-41 Koni̇k Ki̇li̇t
840,78 TL 512,88 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 60 mm Mil Çapı 35 mm Ölçü 35
DE035-060 De-35X60X54/60 Koni̇k Ki̇li̇t

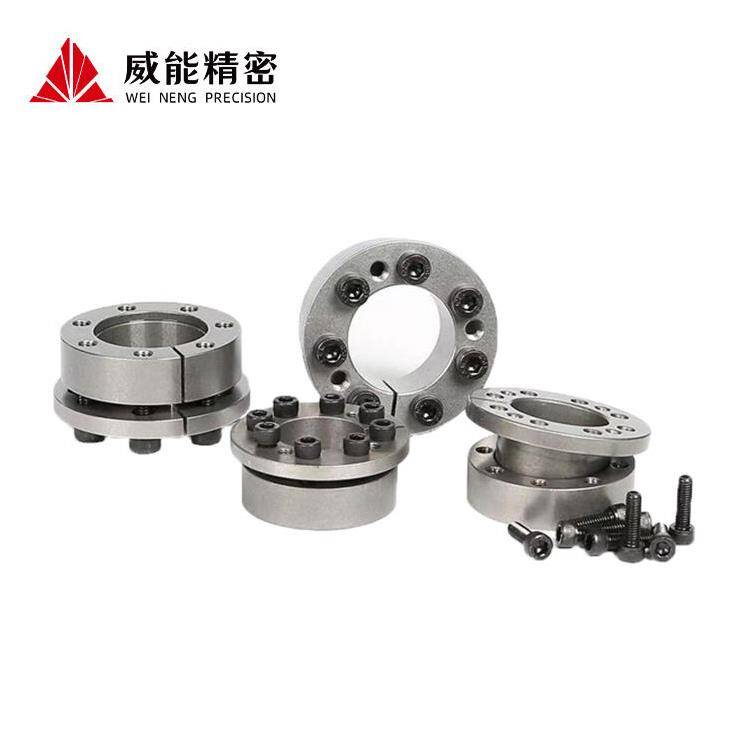

788,52 TL 481,02 TL Kdv Dahil - PromertechKonik Kilit Dış Çapı 80 mm Mil Çapı 50 mm Ölçü 50
B-50X80X24/33 KONİK KİLİT
840,00 TL 475,26 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 55 mm Mil Çapı 30 mm Ölçü 30
DE030-055 De-30X55X40/46 Koni̇k Ki̇li̇t
693,12 TL 422,82 TL Kdv Dahil - PromertechKonik Kilit Dış Çapı 75 mm Mil Çapı 45 mm Ölçü 45
B-45X75X24/33 KONİK KİLİT
733,80 TL 414,78 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 75 mm Mil Çapı 45 mm Ölçü 45
FA045-075 Fa-45X75X33-41 Koni̇k Ki̇li̇t
652,20 TL 397,86 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 50 mm Mil Çapı 25 mm Ölçü 25
DE025-050 De-25X50X40/46 Koni̇k Ki̇li̇t
649,92 TL 396,42 TL Kdv Dahil - PromertechKonik Kilit Dış Çapı 60 mm Mil Çapı 35 mm Ölçü 35
B-35X60X20/27 KONİK KİLİT
531,00 TL 300,42 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 60 mm Mil Çapı 32 mm Ölçü 32
B032-060 B-32X60X20/27 Koni̇k Ki̇li̇t
484,02 TL 295,26 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 60 mm Mil Çapı 35 mm Ölçü 35
FA035-060 Fa-35X60X28/34 Koni̇k Ki̇li̇t
484,02 TL 295,26 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 55 mm Mil Çapı 28 mm Ölçü 28
B028-055 B-28X55X20/27 Koni̇k Ki̇li̇t
460,08 TL 280,68 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 55 mm Mil Çapı 30 mm Ölçü 30
FA030-055 Fa-30X55X28/34 Koni̇k Ki̇li̇t
440,82 TL 268,92 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 50 mm Mil Çapı 25 mm Ölçü 25
FA025-050 Fa-25X50X28/34 Koni̇k Ki̇li̇t
413,58 TL 252,30 TL Kdv Dahil - PromertechKonik Kilit Dış Çapı 55 mm Mil Çapı 30 mm Ölçü 30
B-30X55X20/27 KONİK KİLİT
451,20 TL 237,60 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 47 mm Mil Çapı 20 mm Ölçü 20
FA020-047 Fa-20X47X28/34 Koni̇k Ki̇li̇t
377,22 TL 230,10 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 47 mm Mil Çapı 22 mm Ölçü 22
B022-047 B-22X47X20/27 Koni̇k Ki̇li̇t
347,70 TL 212,10 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 375 mm Mil Çapı 300 mm Ölçü 300
B300-375 B-300X375X66/86 Koni̇k Ki̇li̇t
14.698,02 TL 8.965,80 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 305 mm Mil Çapı 240 mm Ölçü 240
B240-305 B-240X305X56/74 Koni̇k Ki̇li̇t
13.266,42 TL 8.092,50 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 355 mm Mil Çapı 280 mm Ölçü 280
B280-355 B-280X355X66/86 Koni̇k Ki̇li̇t
13.227,78 TL 8.068,92 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 325 mm Mil Çapı 260 mm Ölçü 260
B260-325 B-260X325X56/74 Koni̇k Ki̇li̇t
10.394,04 TL 6.340,38 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 145 mm Mil Çapı 100 mm Ölçü 100
DE100-145 De-100X145X102/114 Koni̇k Ki̇li̇t
8.607,06 TL 5.250,30 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 260 mm Mil Çapı 200 mm Ölçü 200
B200-260 B-200X260X52/68 Koni̇k Ki̇li̇t
7.873,98 TL 4.803,12 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 225 mm Mil Çapı 170 mm Ölçü 170
B170-225 B-170X225X44/60 Koni̇k Ki̇li̇t
5.956,92 TL 3.633,72 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 235 mm Mil Çapı 180 mm Ölçü 180
B180-235 B-180X235X41/56 Koni̇k Ki̇li̇t
5.796,96 TL 3.536,16 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 210 mm Mil Çapı 160 mm Ölçü 160
B160-210 B-160X210X38/52 Koni̇k Ki̇li̇t
5.370,78 TL 3.276,18 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 180 mm Mil Çapı 130 mm Ölçü 130
B130-180 B-130X180X38/52 Koni̇k Ki̇li̇t
5.168,70 TL 3.152,94 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 120 mm Mil Çapı 80 mm Ölçü 80
DE080-120 De-80X120X80/90 Koni̇k Ki̇li̇t
4.778,22 TL 2.914,68 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 130 mm Mil Çapı 90 mm Ölçü 90
DE090-130 De-90X130X80/90 Koni̇k Ki̇li̇t
4.097,16 TL 2.499,30 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 190 mm Mil Çapı 140 mm Ölçü 140
B140-190 B-140X190X38/52 Koni̇k Ki̇li̇t
3.738,12 TL 2.280,24 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 115 mm Mil Çapı 75 mm Ölçü 75
DE075-115 De-75X115X80/90 Koni̇k Ki̇li̇t
3.404,10 TL 2.076,48 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 155 mm Mil Çapı 110 mm Ölçü 110
B110-155 B-110X155X33-47 Koni̇k Ki̇li̇t
3.241,92 TL 1.977,60 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 95 mm Mil Çapı 65 mm Ölçü 65
DE065-095 De-65X95X66/74 Koni̇k Ki̇li̇t
2.038,38 TL 1.243,38 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 90 mm Mil Çapı 60 mm Ölçü 60
B060-090 B-60X90X24/33 Koni̇k Ki̇li̇t
1.096,98 TL 669,12 TL Kdv Dahil - MUHTELIFKonik Kilit Dış Çapı 50 mm Mil Çapı 24 mm Ölçü 24
B024-050 B-24X50X20/27 Koni̇k Ki̇li̇t
907,56 TL 553,62 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 80 mm Mil Çapı 50 mm Ölçü 50
FA050-080 Fa-50X80X33-41 Koni̇k Ki̇li̇t
765,78 TL 467,16 TL Kdv Dahil - MUHTELIFKonik Kilit Dış Çapı 47 mm Mil Çapı 18 mm Ölçü 18
B018-047 B-18X47X20/27 Koni̇k Ki̇li̇t
761,22 TL 464,34 TL Kdv Dahil - MKAKonik Kilit Dış Çapı 65 mm Mil Çapı 40 mm Ölçü 40
FA040-065 Fa-40X65X28/34 Koni̇k Ki̇li̇t
524,94 TL 320,22 TL Kdv Dahil - PromertechKonik Kilit Dış Çapı 65 mm Mil Çapı 40 mm Ölçü 40
B-40X65X20/27 KONİK KİLİT
526,80 TL 298,56 TL Kdv Dahil - PromertechKonik Kilit Dış Çapı 50 mm Mil Çapı 25 mm Ölçü 25
B-25X50X20/27 KONİK KİLİT
399,00 TL 226,02 TL Kdv Dahil - PromertechKonik Kilit Dış Çapı 47 mm Mil Çapı 20 mm Ölçü 20
B-20X47X20/27 KONİK KİLİT
363,00 TL 205,56 TL Kdv Dahil
Konik Kilit Nedir?
Konik kilit (kamasız mil bağlantı elemanı), mil ile göbek (kasnak, dişli, kaplin) arasındaki bağlantıyı kama kullanmadan sağlayan bir bağlantı elemanıdır. Sıkma cıvataları sıkıldıkça konik yüzeyler birbirine doğru kayar, iç halka mile, dış halka göbek deliğine bastırılır ve sürtünme ile tork aktarılır. Kama kanalı açmak gerekmediği için mil zayıflamaz.
Avantajları
- Kama ve kama kanalı gerektirmez. Mil ve göbek üzerinde işleme yapmadan bağlantı kurulur.
- Montaj ve demontajı kolaydır. Cıvatalar gevşetilince bağlantı serbest kalır.
- Göbek, mil üzerinde istenen konuma ve açıya ayarlanabilir.
- Mil ve göbek arasında boşluksuz, eş merkezli bir bağlantı sağlar.
Ölçüleri Nasıl Okunur?
Ürün kodlarındaki üç sayı sırasıyla mil çapı, göbek deliği çapı ve genişliği belirtir. Örneğin 25x50 ölçüsü 25 mm mil çapı ve 50 mm göbek deliği çapı anlamına gelir. B, DE, FA gibi harfler model ailesini gösterir. Kesin genişlik ve tork değerleri için ürün sayfasındaki teknik tabloya bakın.
Seçerken Dikkat Edilecekler
- Mil çapı ve göbek deliği ölçüsü kilit ölçüleriyle birebir uyumlu olmalıdır.
- Aktarılacak tork, katalogdaki tork değerinin altında kalmalı ve güvenlik payı bırakılmalıdır.
- Cıvataları üretici önerisindeki sıkma torkuyla ve çapraz sırayla sıkın.
- Mil ve göbek yüzeyleri temiz ve yağsız olmalıdır, aksi halde taşıma kapasitesi düşer.
Mekanik bağlantı ürünlerinin tamamı için Mekanik kategorisine bakabilirsiniz.
Konik Kilit Hakkında Sık Sorulanlar
Kama şekil bağıyla, konik kilit ise sürtünme bağıyla tork aktarır. Konik kilitte kama kanalı açılmaz, montaj sonrası ayar kolaydır ve bağlantı boşluksuzdur.
Mil ve göbek yüzeylerini temizleyin, kilidi göbek deliğine yerleştirip mile geçirin ve cıvataları çapraz sırayla kademeli olarak üretici torkuna kadar sıkın. Sökmek için cıvataları gevşetin, gerekirse sökme deliklerini kullanın.
Bağlantı yüzeylerinin yağsız ve temiz olması gerekir, çünkü tork sürtünme ile aktarılır. Yağlama gerekiyorsa yalnızca üretici önerisindeki noktalara uygulanmalıdır.
