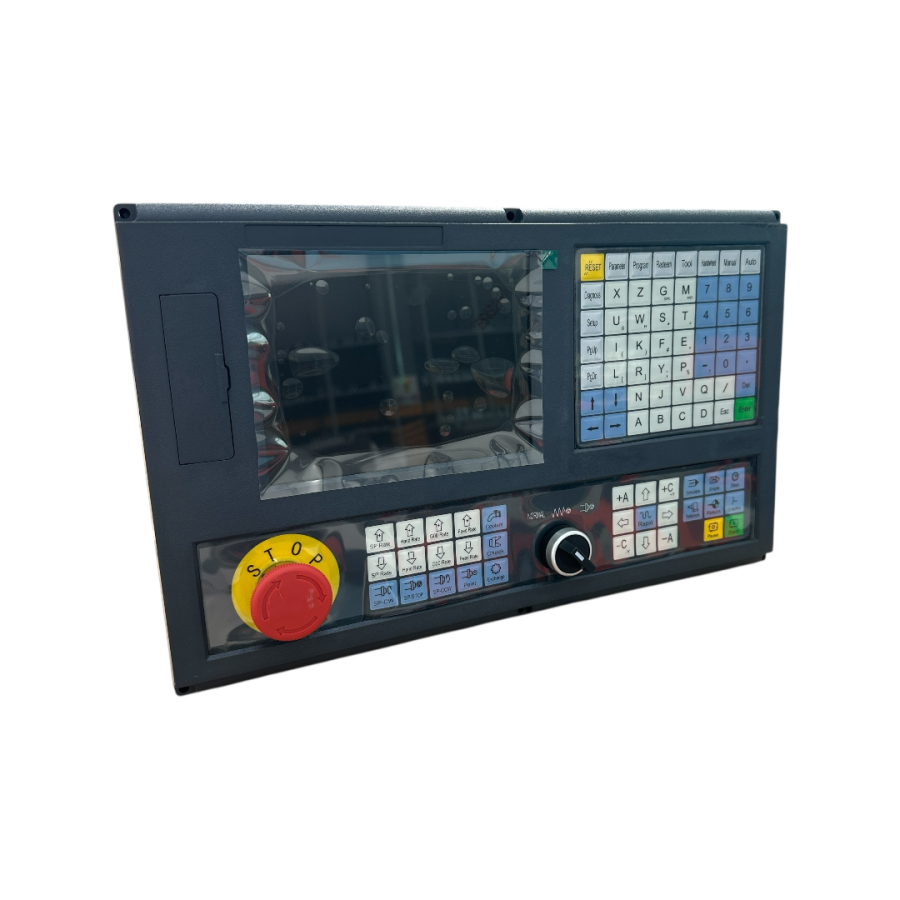

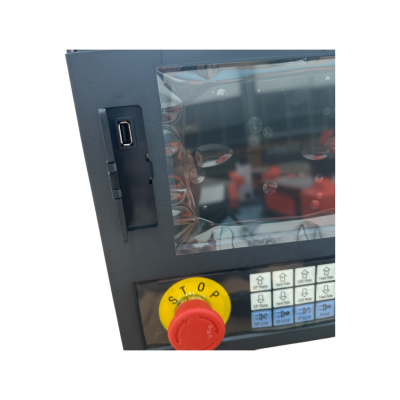

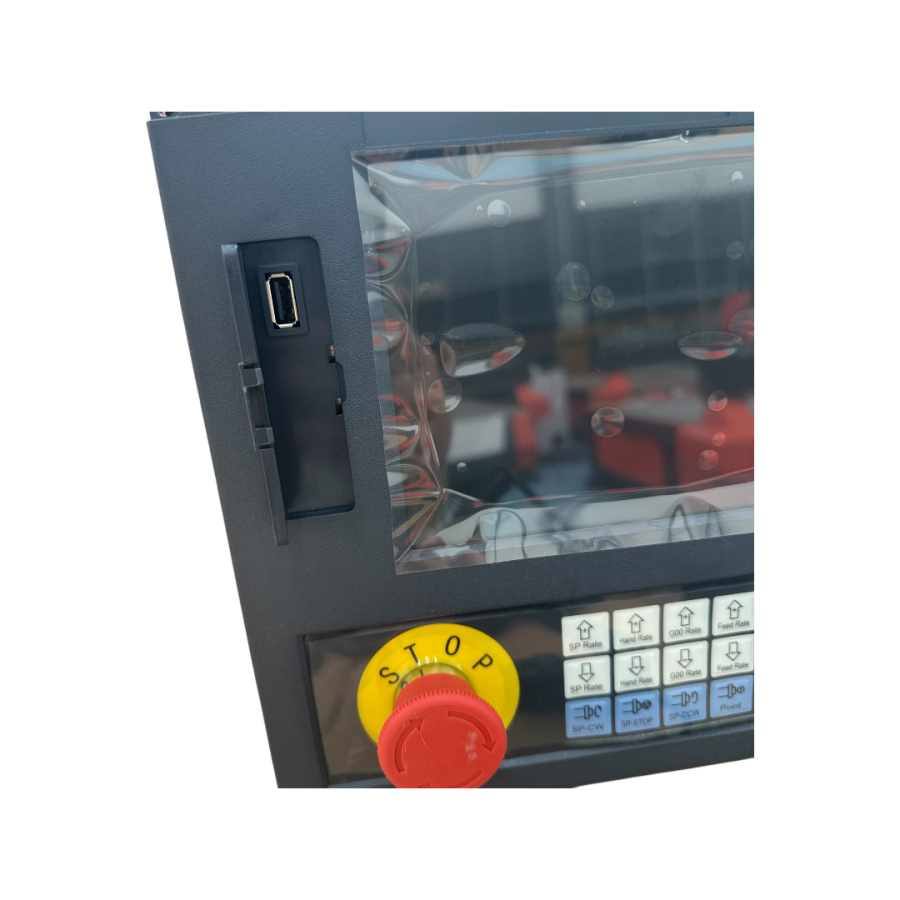

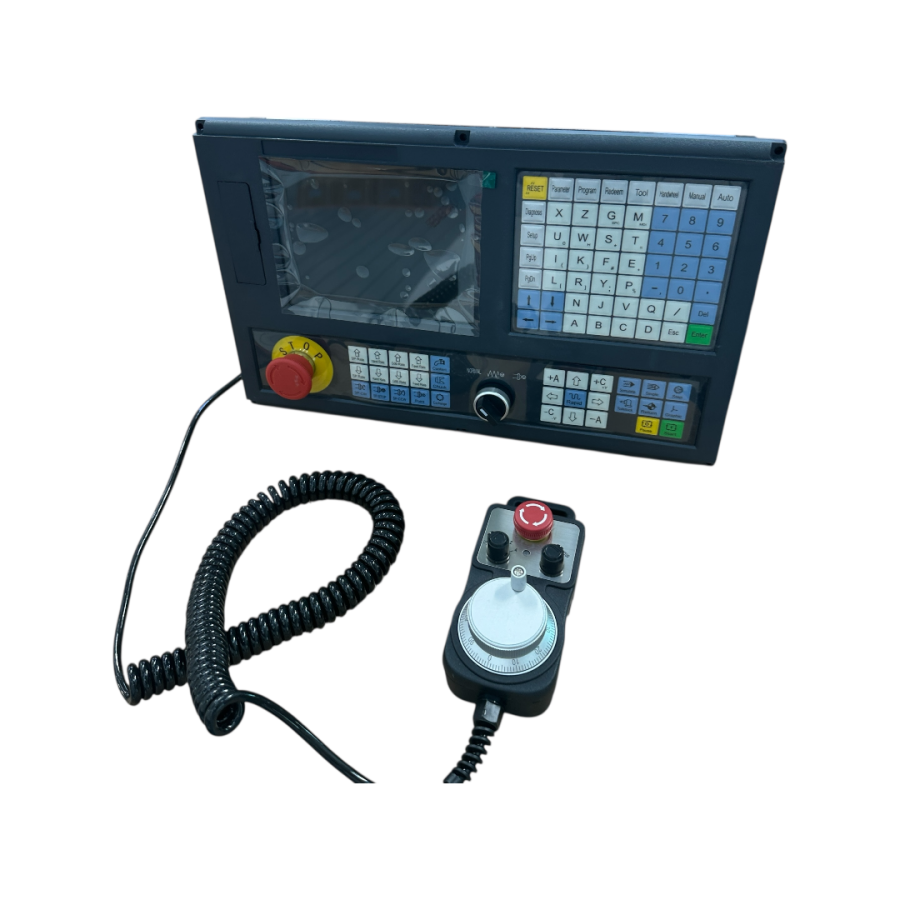

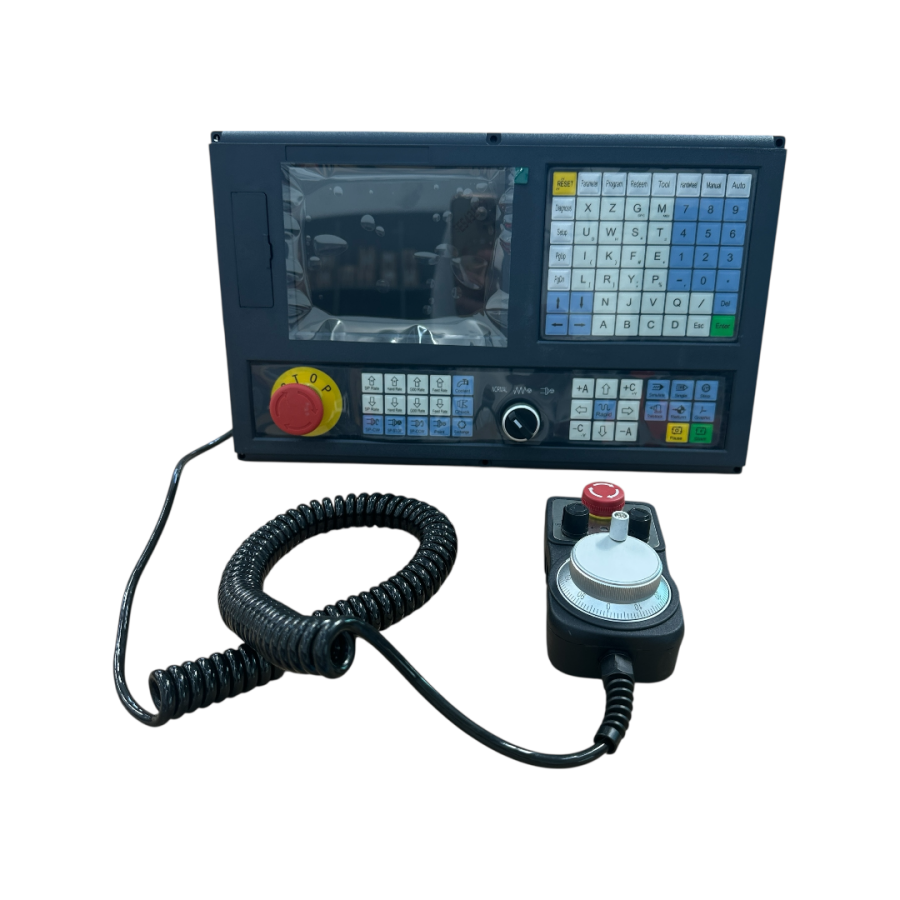

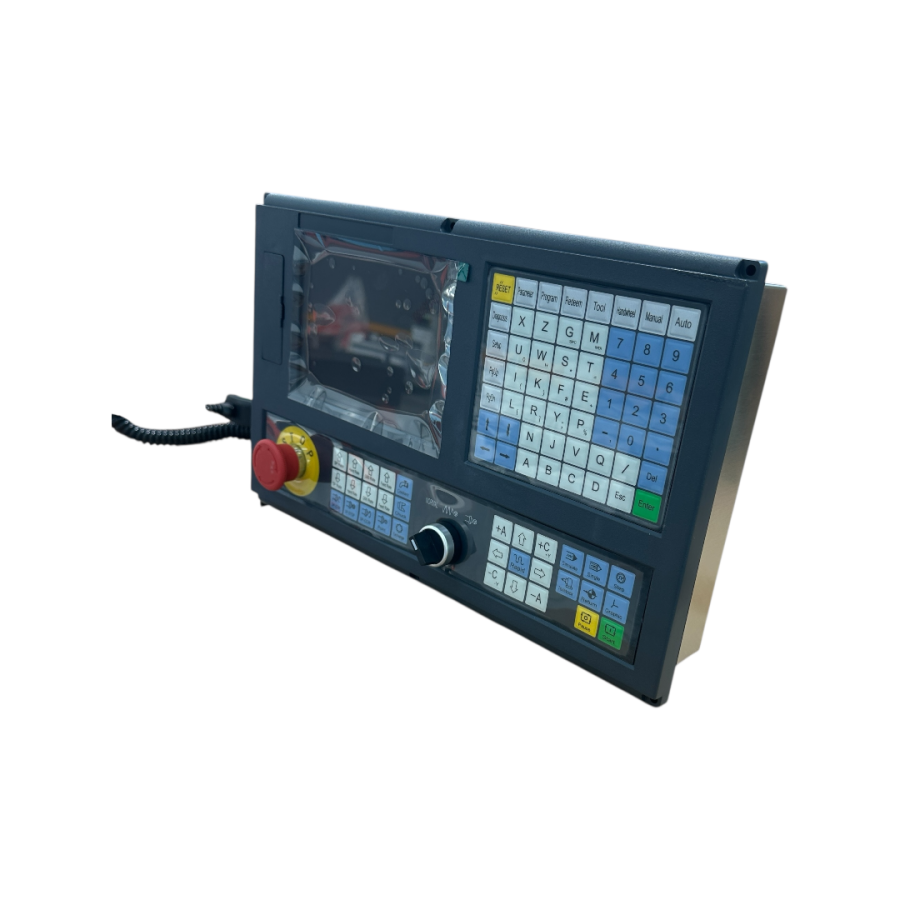

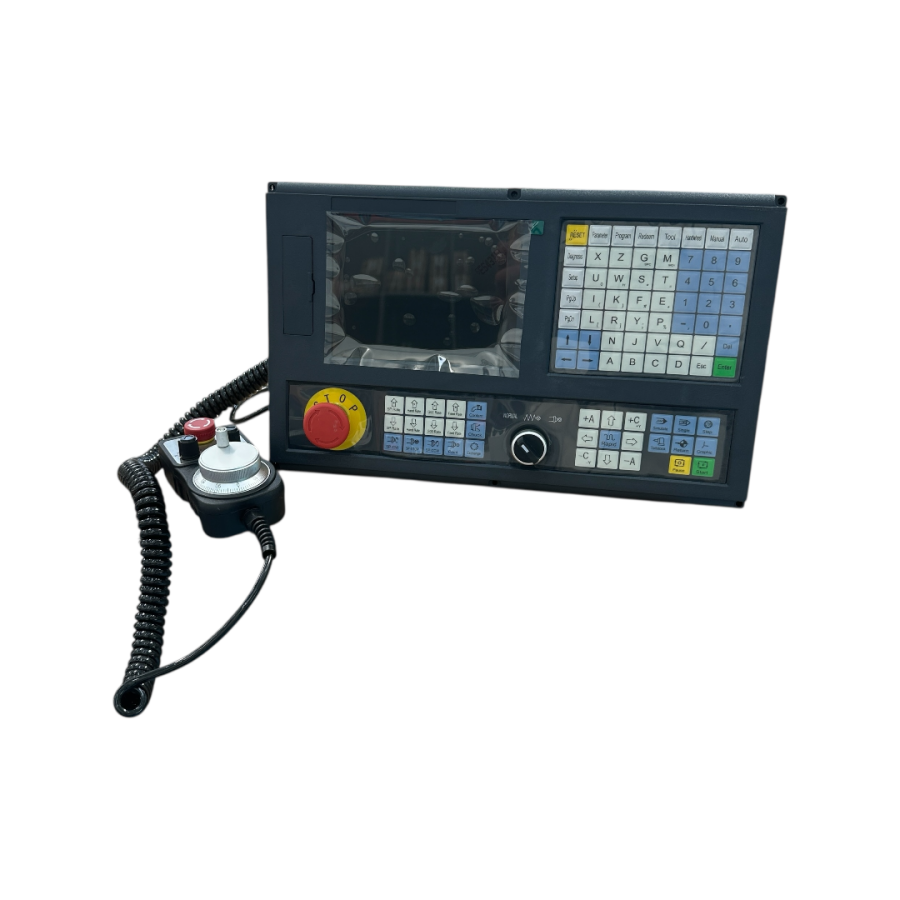

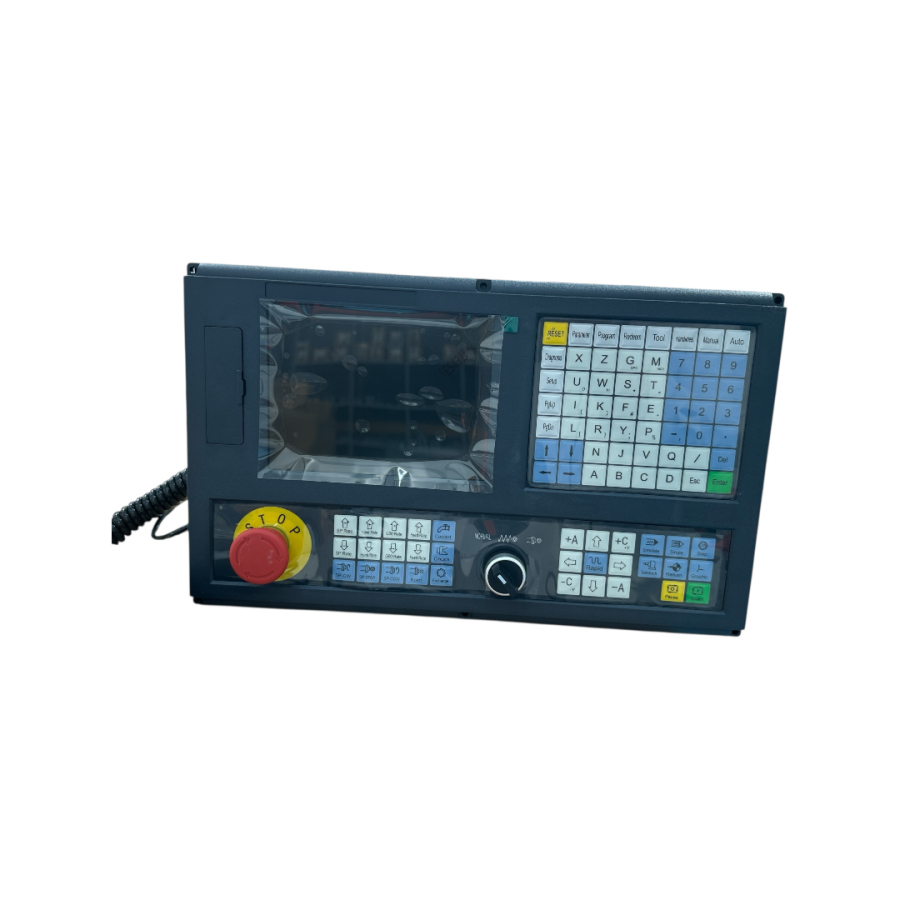

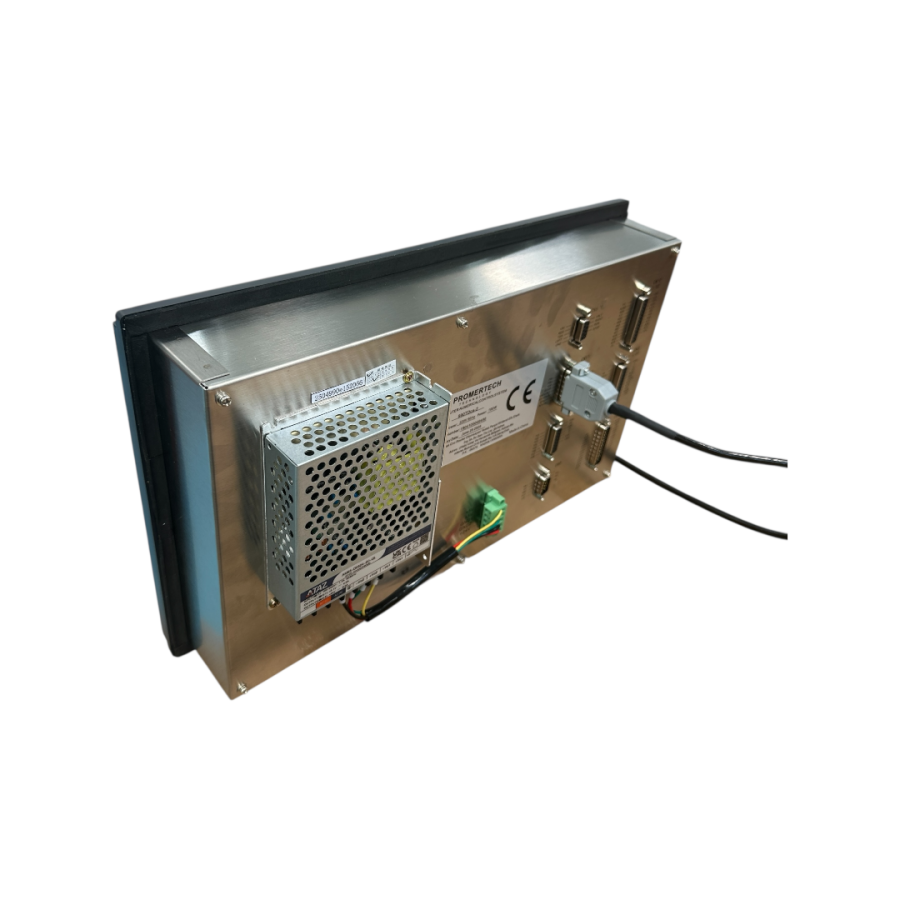

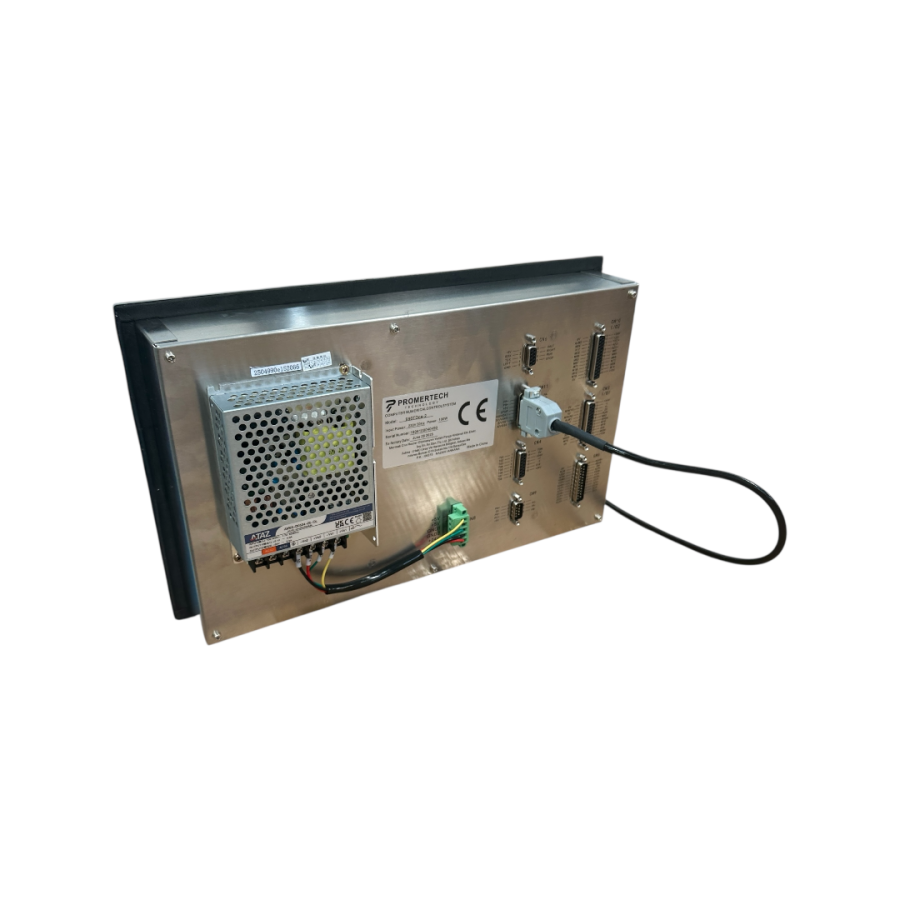

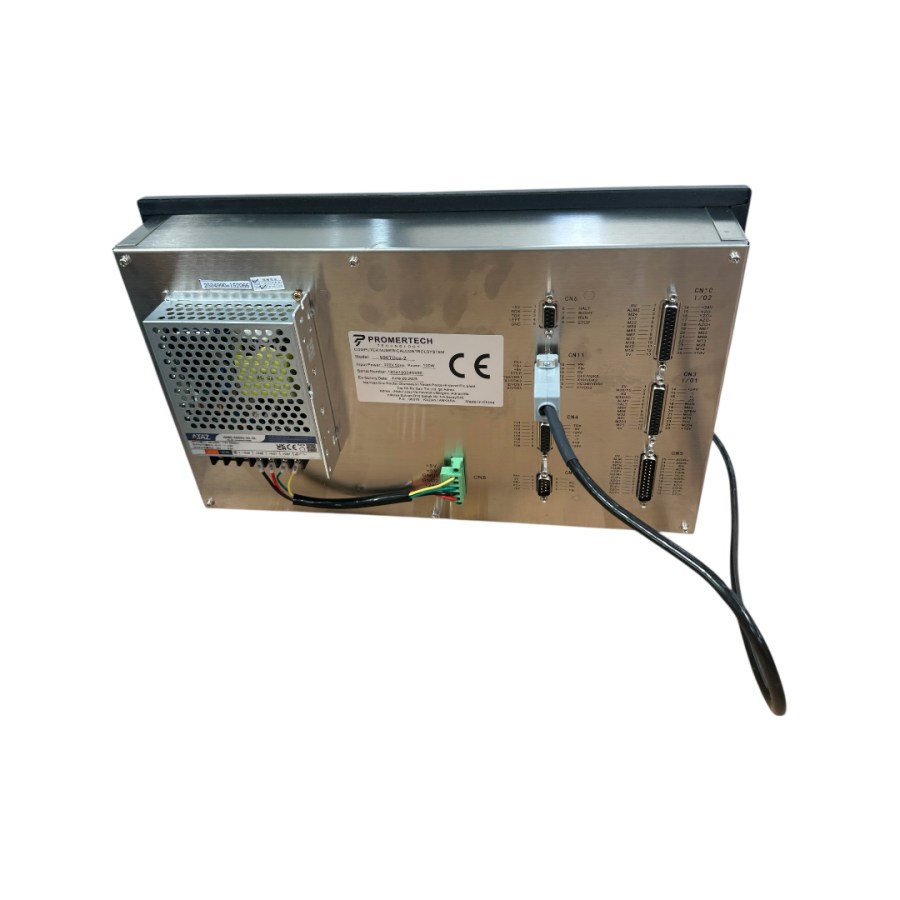

3 Eksen Cnc Freze Kontrol Ünitesi Paneli + El Çarkı Seti
Tükendi
Gelince Haber Ver3 Eksen Cnc Freze Kontrol Ünitesi Paneli + El Çarkı Seti
ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi
Ürün Hakkında Detaylı İnceleme
Endüstriyel otomasyon süreçlerinde hassasiyet, güvenilirlik ve operatör dostu arayüzler, üretim kalitesini ve verimliliği doğrudan etkileyen kritik unsurlardır. Sunulan 3 Eksen CNC Freze Kontrol Ünitesi Paneli ve El Çarkı Seti, modern CNC makinelerinin talep ettiği bu standartları en üst seviyede karşılamak üzere tasarlanmıştır. Bu entegre çözüm, karmaşık işleme operasyonlarında dahi milimetrik hassasiyetle kontrol imkanı sunarken, operatörlerin iş akışını kolaylaştıran ergonomik bir deneyim vadeder. Özellikle metal işleme, kalıpçılık ve ahşap işleme gibi sektörlerde, yüksek tork ve hız gerektiren uygulamalar için ideal bir altyapı sağlar.
Bu kontrol ünitesi, sadece bir arayüzden ibaret olmayıp, CNC tezgahınızın beyni konumundadır. Gelişmiş interpolasyon algoritmaları sayesinde, kesintisiz ve pürüzsüz hareket yörüngeleri oluşturarak parça yüzey kalitesini artırır. Endüstriyel standartlara uygun dayanıklı yapısı, zorlu çalışma ortamlarında dahi uzun ömürlü ve kesintisiz performans garanti eder. Entegre El Çarkı (MPG - Manual Pulse Generator) ise, mikron seviyesinde manuel konumlandırma ve ayar yapma yeteneği ile operatöre eşsiz bir kontrol esnekliği sunarak, özellikle parça sıfırlama ve hassas takım yolu düzeltmelerinde kritik bir rol oynar. Bu set, makinenizin potansiyelini maksimize etmek ve üretim süreçlerinizi optimize etmek için tasarlanmış bütünsel bir çözümdür.
Neden Bu Ürünü Seçmelisiniz? (Öne Çıkan Avantajlar)
- Yüksek Kontrol Hassasiyeti: Gelişmiş algoritma ve kapalı çevrim kontrol uyumluluğu sayesinde, 3 eksende milimetrik hassasiyette konumlandırma ve hareket kontrolü ile işleme kalitesini artırır.
- Operatör Odaklı Tasarım: Ergonomik kontrol paneli ve yüksek çözünürlüklü El Çarkı (MPG), kolay kullanım ve hızlı müdahale imkanı sunarak, operatör verimliliğini ve iş güvenliğini maksimize eder.
- Endüstriyel Dayanıklılık: Zorlu fabrika ortamlarına uygun, IP Koruma standartlarına sahip sağlam yapı ve yüksek kaliteli bileşenler ile uzun ömürlü ve kesintisiz operasyon garantisi verir.
- Geniş Uyumluluk: Çeşitli servo ve step motor sürücüleri ile kolay entegrasyon sağlayarak mevcut sistemlerinize adaptasyonu basitleştirir ve NEMA standartlarındaki motorlarla uyumlu çalışır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak Teknik Konularda her zaman Yanınızdadır!
Teknik Spesifikasyonlar
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Endüstriyel Uygulama Alanları
Kalıp ve Takım Endüstrisi
Bu kontrol ünitesi, yüksek hassasiyet gerektiren kalıp ve takım imalatı süreçlerinde, özellikle karmaşık geometrilere sahip parçaların işlenmesinde üstün performans sunar. Hassas takım yolu kontrolü ve manuel ayarlama yetenekleri sayesinde, kalıp yüzey kalitesi ve boyut toleransları kolayca sağlanır, bu da üretim maliyetlerini düşürür ve teslim sürelerini kısaltır.
Ahşap İşleme ve Mobilya Üretimi
Ahşap işleme sektöründe, dekoratif oymalar, panel kesimleri ve özel mobilya parçalarının üretimi için idealdir. El çarkının sunduğu kolaylık ile karmaşık desenler üzerinde detaylı düzeltmeler yapılabilirken, kontrol ünitesinin stabil performansı sayesinde seri üretimde dahi tekrarlanabilirlik ve yüksek verimlilik elde edilir.
Operasyonel Avantajlar
Yüksek Verimlilik
Gelişmiş kontrol algoritmaları ve hızlı tepki süresi sayesinde, işleme süreleri optimize edilir ve makine duruşları minimize edilir. Bu da genel üretim verimliliğini artırarak işletme maliyetlerini düşürür.
Uzun Kullanım Ömrü
Endüstriyel sınıf malzemelerden üretilmiş sağlam gövde ve IP koruma standartlarına uygun bileşenler, zorlu çalışma koşullarında dahi ürünün uzun yıllar sorunsuz çalışmasını sağlar. Bu durum, bakım maliyetlerini azaltır ve yatırım geri dönüşünü hızlandırır.
Kolay Entegrasyon
Standart Puls/Dir arayüzü ve geniş uyumluluk yelpazesi sayesinde, mevcut CNC tezgahlarına ve otomasyon sistemlerine kolayca entegre edilebilir. Montaj süresi ve devreye alma maliyetleri minimize edilerek hızlı bir geçiş sağlanır.
3 Eksen Cnc Freze Kontrol Ünitesi Paneli + El Çarkı Seti Hakkında Merak Edilenler ve Teknik Detaylar

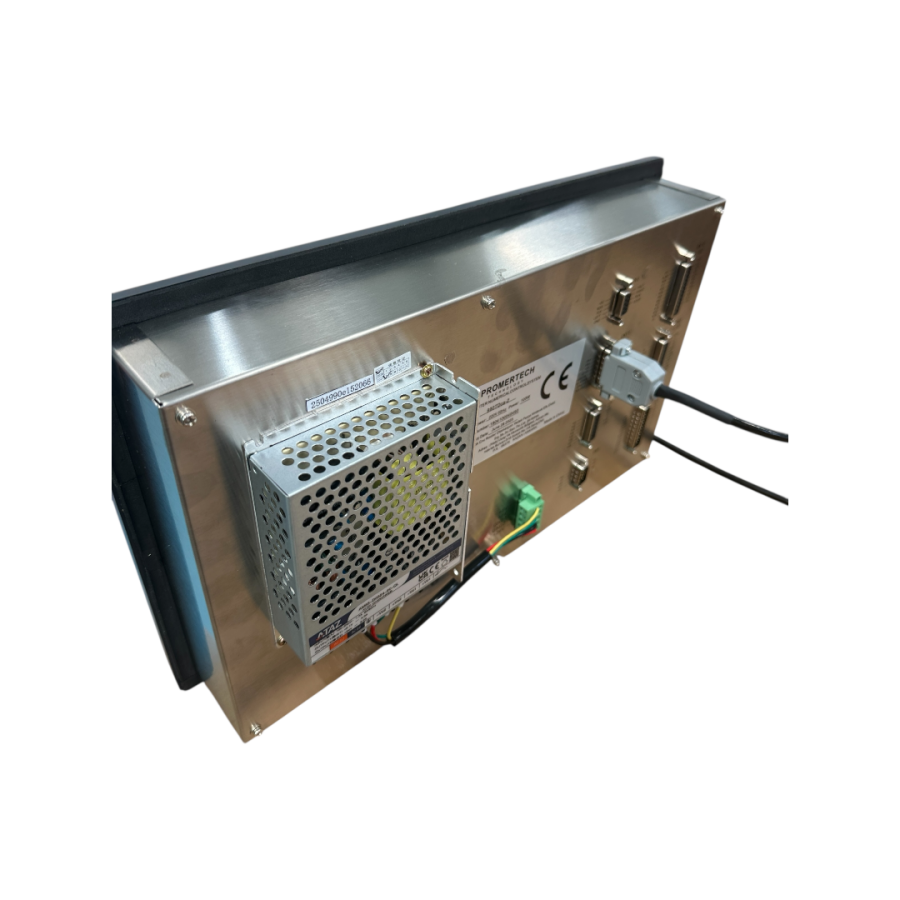

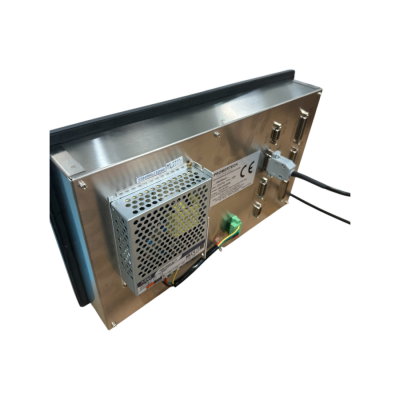

Kontrol ünitemiz genellikle (24V DC) besleme voltajı ile çalışır. Güç bağlantısı, ünitenin üzerinde belirtilen DC giriş portuna doğru polariteye dikkat edilerek yapılmalıdır. Genellikle (2.5mm veya 5.5mm jack) veya (klemens bağlantısı) kullanılır. Yeterli akım sağlayabilen, dalgalanmasız ve regüle edilmiş bir güç kaynağı tercih etmeniz sistemin stabilitesi için çok önemlidir.
Evet, kontrol ünitemiz endüstri standardı (Pulse/Direction - Step/Dir) sinyal çıkışına sahiptir. Bu sayede piyasadaki çoğu (step motor sürücüsü ve servo motor sürücüsü) ile uyumlu çalışır. Bağlantı yaparken sürücünün giriş empedansına ve sinyal seviyelerine dikkat etmeniz, gerekirse opto-izolasyon veya seviye çevirici kullanmanız önerilir. Detaylı bağlantı şeması için ürün kılavuzuna başvurabilirsiniz.
Kontrol ünitemiz, genellikle (Mach3, UCCNC, LinuxCNC) gibi popüler CNC kontrol yazılımlarıyla uyumlu çalışacak şekilde tasarlanmıştır. GRBL gibi yazılımlar için ek bir arayüz kartı veya özel firmware gerekebilir. Genellikle (USB veya Ethernet) üzerinden bilgisayar ile iletişim kurar ve seçtiğiniz yazılımın arayüz ayarlarıyla kolayca konfigüre edilebilir.

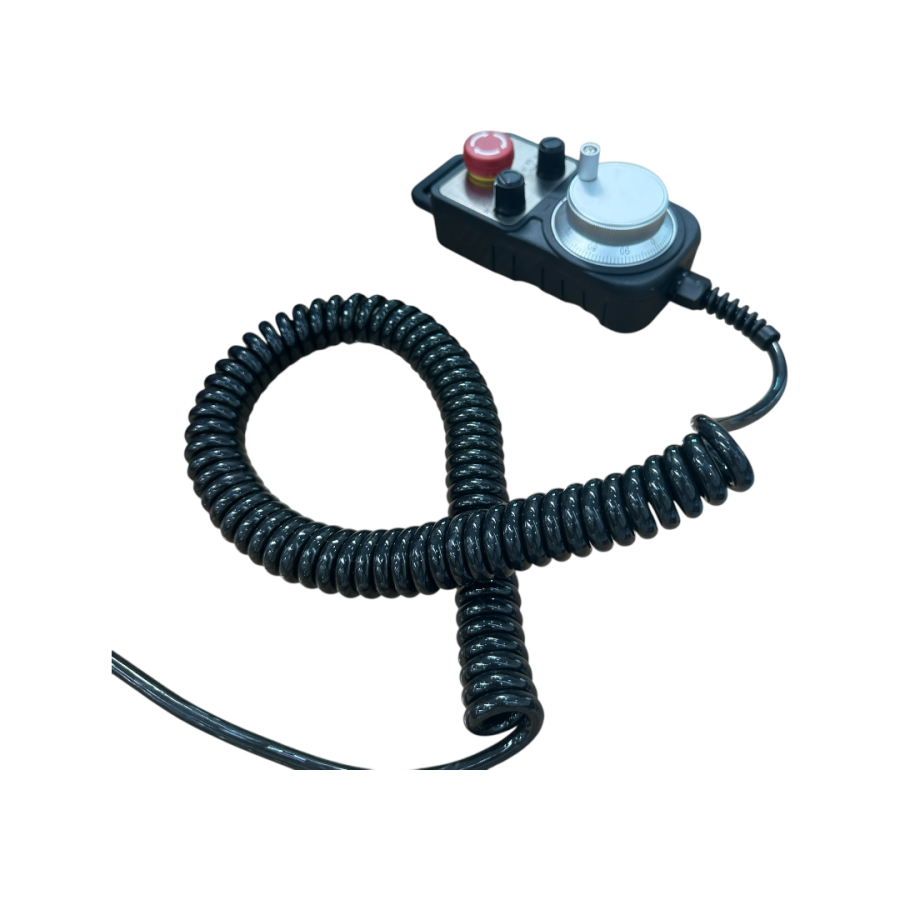

El çarkımız (MPG - Manual Pulse Generator) genellikle (100 PPR - Darbe/Devir) çözünürlüğe sahiptir. Panel üzerindeki veya yazılım içindeki ayarlar aracılığıyla (x1, x10, x100) gibi adım oranlarını seçerek hassasiyetini ayarlayabilirsiniz. Ayrıca, bazı modellerde eksen seçimi (X, Y, Z) ve hız modu gibi farklı çalışma modları bulunur, bu da ince ayarlamalar yapmanıza olanak tanır.
Aşırı ısınma, yetersiz havalandırma, motor sürücülerinin nominal akımının üzerinde çalışması, kablo kesitlerinin yetersiz olması veya ortam sıcaklığının yüksek olması gibi nedenlerden kaynaklanabilir. Öncelikle sistemin iyi havalandırıldığından (gerekirse ek fan kullanıldığından) emin olun. Motor sürücülerinin akım ayarlarını kontrol edin ve motorlarınızla eşleştiğinden emin olun. Ayrıca, güç kablolarının (en az 0.75mm² - 1.5mm²) kesitte olması ve gevşek bağlantı olmaması önemlidir.
Kontrol ünitemiz genellikle (6 adet opto-izole dijital giriş) ile donatılmıştır. Bu girişlere her eksen için ayrı ayrı limit switchler (Home/Limit) ve genel bir acil stop (E-Stop) butonu bağlayabilirsiniz. Bağlantılar, genellikle (NO veya NC) konfigürasyonunda yapılır ve güvenlik için NC (Normally Closed) bağlantı tipi tercih edilir. Detaylı şema için ürün dokümantasyonuna bakınız.
Motor güç kabloları için motorun çekeceği akıma göre (0.75mm² ile 1.5mm² arası) kesitler önerilir. Sinyal kabloları için ise daha ince (0.25mm² ile 0.5mm²) kesitler yeterlidir. Özellikle sinyal kablolarında (ekranlı kablo) kullanılması, elektromanyetik parazitleri (EMI) önleyerek sistemin daha stabil ve hatasız çalışmasını sağlar. Ekranlama, yüksek frekanslı sinyallerin olduğu CNC ortamlarında kesinlikle tavsiye edilir.
İşleme hassasiyeti, kontrol ünitesinin kendisinden ziyade, bağlı olduğu motorların adım açısı, sürücülerin mikro adım ayarları ve mekanik sistemin (vida hatvesi, boşluklar vb.) kalitesine bağlıdır. Kontrol ünitemiz (yüksek frekansta Step/Dir sinyali) üreterek hassas hareket kontrolü sağlar. Adım ayarları (mikro adımlama), motor sürücüleriniz üzerinden yapılır ve yazılımda (mm/adım veya inç/adım) cinsinden kalibre edilir.
Ürünümüz, üretim hatalarına karşı (2 yıl) Mermak CNC garantisi altındadır. Garanti kapsamı, kullanıcı hatası, yanlış bağlantı, aşırı voltaj/akım veya fiziksel hasar gibi durumları kapsamaz. Detaylı garanti koşulları ve servis talebi için lütfen web sitemizdeki garanti politikamızı inceleyiniz veya teknik destek ekibimizle iletişime geçiniz.
Evet, Mermak CNC olarak sattığımız ürünlerin arkasındayız. Ünitenin kritik yedek parçaları için (minimum 5 yıl) temin garantisi sunmaktayız. Arızalanan bir parça olduğunda, teknik servisimizle iletişime geçerek orijinal yedek parça temini veya onarım hizmeti hakkında bilgi alabilirsiniz.
Kurulum veya kullanım sırasında karşılaşabileceğiniz her türlü sorun için Mermak CNC Teknik Destek Ekibimiz size yardımcı olmaya hazırdır. Mesai saatleri içinde telefon veya e-posta yoluyla bize ulaşarak profesyonel destek alabilirsiniz. Uzaktan bağlantı veya yerinde servis seçenekleri de değerlendirilebilir.
Evet, ürünün performansını artırmak veya yeni özellikler eklemek amacıyla zaman zaman firmware güncellemeleri yayınlanabilir. Güncelleme işlemi genellikle (USB üzerinden özel bir yazılım aracıyla) yapılır. Güncelleme talimatları ve gerekli dosyalar Mermak CNC web sitesinde veya teknik destek ekibimiz tarafından sağlanır. Güncelleme yapmadan önce mutlaka mevcut ayarlarınızı yedeklemeniz önerilir.
Evet, kontrol ünitemiz genellikle (birden fazla dijital çıkışa veya PWM çıkışına) sahiptir. Bu çıkışları kullanarak harici bir röle kartı vasıtasıyla (spindle açma/kapama, soğutma sıvısı pompası veya diğer yardımcı ekipmanları) kontrol edebilirsiniz. Spindle devir kontrolü için ise (0-10V analog veya PWM çıkışı) kullanarak uygun bir inverter ile entegrasyon sağlanabilir. Bağlantı detayları için ürün kılavuzundaki şemaları inceleyiniz.
Ürünümüz "3 Eksen Cnc Freze Kontrol Ünitesi Paneli + El Çarkı Seti" olarak adlandırılsa da, aslında (3 eksenli hareket kontrolü gerektiren her türlü CNC router, lazer kazıma veya plasma kesim tezgahı) için de uygundur. Step/Dir sinyal çıkışı sayesinde farklı motor sürücüleri ve mekanik sistemlerle kolayca entegre edilebilir. Uygulamanızın gerektirdiği güç ve hız limitlerine dikkat edildiği sürece geniş bir yelpazede kullanılabilir.
1000mdca-3 Cnc Kontrol Paneli Hangi Makineleri Yapmak İçin Uygun
1000MDca-3 kontrol paneli desteklediği makine tipleri
3 eksen cnc freze kontrol paneli kullanım alanları
1000MDca-3 panel teknik özellikleri
1000MDca-3 kontrol paneli hangi uygulamalarda kullanılır
1000MDca-3 Cnc Kontrol Paneli (3 Eksen Cnc Freze Kontrol Ünitesi Paneli + El Çarkı Seti), özellikle 3 eksenli CNC makineleri yapmak için uygundur. Kullanım alanları ve teknik uygunluk şu şekildedir:
- CNC Freze makineleri (X, Y, Z eksenlerinde hareket gerektiren işleme tezgahları)
- CNC Router makineleri (ahşap, alüminyum, plastik gibi malzemelerin işlenmesi)
- CNC Delik Delme ve dik işleme merkezleri
- Her eksen için bağımsız olarak step motor veya pulse/direction ile çalışan servo motor sürücüsü bağlanabilir. Yani X ve Y eksenlerinde servo, Z ekseninde step motor gibi karışık kombinasyonlar mümkündür.
- X, Y, Z eksenleri için pulse/direction çıkışları sunar; bu nedenle step veya servo sürücülerle uyumludur.
- Panel üzerinde el çarkı (MPG) ile manuel hareket imkanı vardır.
- Spindle (mil) kontrolü için 0-10V analog çıkış veya PWM çıkışı ile birçok inverter/spindle sürücüsüyle uyumludur.
- Dijital giriş/çıkışlar ile start, stop, acil durdurma, limit switch, home switch, prob gibi fonksiyonlar desteklenir.
- Sadece 3 eksen (X, Y, Z) interpolasyon destekler; 4. eksen veya torna uygulamaları için uygun değildir.
- 4. eksen (A, B) gereksinimi olan makineler için 4 eksenli model tercih edilmelidir.
- 3 eksenli CNC router ve freze makineleri
- Prototip atölyeleri, küçük ve orta ölçekli üretim tesisleri
- Eğitim amaçlı CNC sistemleri
Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz. Teknik olarak başka bir bilgiye ihtiyacınız olursa detay verebilirsiniz.
file-CVenWPBiNtL7UJ43SSDXMt
Mermak_1000MDC_Bot_Egitim_v
1000mdca-3 Spindle Enkoder Girişi Bağlantısı Ve Parametreleri Nelerdir
spindle encoder input connection
spindle encoder parameters
1000MDca-3 encoder bağlantı
1000MDca-3 encoder parametreleri
---
### Spindle Enkoder Girişi Bağlantısı
- Spindle enkoderi için panel üzerinde genellikle “Encoder A+”, “Encoder A-”, “Encoder B+”, “Encoder B-” şeklinde girişler bulunur.
- Encoder çıkış tipine göre bağlantı yapılır:
- Diferansiyel (Line Driver) Encoder:
- A+ → Paneldeki Encoder A+
- A- → Paneldeki Encoder A-
- B+ → Paneldeki Encoder B+
- B- → Paneldeki Encoder B-
- 0V (GND) ve +5V (veya encoderin besleme voltajı) uygun şekilde bağlanır.
- Open Collector/Voltaj/Komplementer Encoder:
- A ve B uçları, paneldeki ilgili girişlere bağlanır.
- Encoderin çıkış voltajına göre (5V/12V/24V) uygun direnç kullanılır (ör. 12V için 1K-2KΩ, 24V için 2K-5KΩ).
- Bağlantı Şeması:
- AB fazı için sinyal kabloları kısa ve blendajsız olmamalı, uzun mesafede mutlaka diferansiyel çıkış tercih edilmeli.
---
### Spindle Enkoder Parametreleri
| Parametre Kodu | Açıklama | Değer Aralığı | Varsayılan | İşlevi ve Kullanımı |
|---|---|---|---|---|
| 019 | Analog spindle encoder a loop pulse number | 0~10.000.000 | 2500 | Spindle bir tur döndüğünde alınan toplam pulse sayısı. Encoder PPR (Pulse Per Revolution) değeri girilir. (AB fazı için, PPR/4 girilmelidir.) |
| 020 | Analog Spindle Gear Numerator | 1~65535 | 1 | Eğer spindle’da mekanik dişli oranı varsa, pay kısmı girilir. Standartta 1 bırakılır. |
| 021 | Analog Spindle Gear Denominator | 1~65535 | 1 | Dişli oranı varsa payda kısmı girilir. Standartta 1 bırakılır. |
| 024 | If tapping shaft has an encoder | OFF/ON | OFF | Diş çekme fonksiyonunda spindle’da encoder olup olmadığını belirtir. Diş açma işlemlerinde ON yapılır. |
- Encoderin PPR değeri doğru girilmezse, spindle devri ve pozisyonu yanlış algılanır.
- Encoderin bağlantı tipi (diferansiyel veya open collector) menüden veya jumper ile seçilebilir.
- Uzun kablo mesafelerinde mutlaka diferansiyel (line driver) encoder kullanılması önerilir.
- Encoder parametreleri, panelin “Spindle” veya “Encoder” menüsünden ayarlanır. Değişiklik sonrası “Kaydet” veya “Onayla” işlemi yapılmalıdır.
---
### Adım Adım Ayar ve Bağlantı Yöntemi
1. Encoderin çıkış tipini belirleyin (diferansiyel veya open collector).
2. Fiziksel bağlantıyı yapın:
- Encoder A/B sinyallerini paneldeki ilgili girişlere bağlayın.
- Besleme voltajını encoderin tipine göre verin.
- Uzun kablo kullanıyorsanız blendajlı kablo ve diferansiyel çıkış tercih edin.
3. Panel menüsünden ilgili parametrelere girin:
- “Spindle Encoder Pulse Number” (P019) parametresine encoderin PPR/4 değerini girin.
- Dişli oranı varsa Numerator/Denominator (P020/P021) ayarlarını yapın.
- Diş açma fonksiyonu için “Tapping Shaft Has Encoder” (P024) parametresini ON yapın.
4. Değişiklikleri kaydedin ve spindle hareketini test edin.
5. Spindle devri ve pozisyonunu kontrol edin. Gerekirse pulse sayısını ve bağlantıyı tekrar gözden geçirin.
---
Fiyat ve stok bilgisini cnc-marketi.com üzerinden kontrol ediniz, fiyat bilgisi burada verilmez.
- ADTECH9 Series CNC Maintenance Manual, Encoder bağlantı ve parametre bölümü
- Mermak Bilgi Deposu, 1000MDca-3 panel parametre ve bağlantı başlıkları
1000mdca-3 Slave Eksen Ayarları Nasıl Yapılır
Slave axis ayarları
Slave axis setup
1000MDca-3 slave axis parameter
CNC kontrol paneli slave eksen parametreleri
1000MDca-3 (3 Eksen CNC Freze Kontrol Ünitesi Paneli + El Çarkı Seti) üzerinde slave eksen (örneğin X veya Y ekseninde çift motor kullanımı) ayarları için tipik prosedür ve ilgili parametreler aşağıdaki gibidir:
---
- Slave eksen, genellikle X veya Y ekseninde iki motorun aynı anda, senkron şekilde hareket etmesi için kullanılır.
- Kontrol ünitesinde, slave motor için ayrı bir step/dir çıkışı bulunur ve ilgili sürücüye bağlanır.
- Slave eksen genellikle ana eksenle (ör. X) birebir aynı adım/mm, hız, ivme parametrelerine sahip olmalıdır.
---
Aşağıdaki parametreler menüde “Axis Parameters” veya “Eksen Parametreleri” başlığı altında bulunur:
| Parametre Kodu | Açıklama | Tipik Değerler / Açıklama |
|---|---|---|
| P10–P13 | Eksen tipi seçimi | 0: Kullanılmaz, 1: Ana eksen, 2: Slave |
| P20–P23 | Adım/mm (Pulse per Unit) | Ana ve slave eksende aynı olmalı |
| P30–P33 | Maksimum hız (Max Velocity) | Ana ve slave eksende aynı olmalı |
| P34–P37 | İvme (Acceleration) | Ana ve slave eksende aynı olmalı |
| P50–P53 | Yön parametresi (Direction) | 0: Normal, 1: Ters |
- Slave eksen için genellikle P12 veya P13 parametresi “2” (slave) olarak seçilir.
- Slave eksenin hangi ana eksene bağlı çalışacağı, menüde “Slave Axis Mapping” veya “Eksen Eşleştirme” başlığı altında atanır.
- Eğer slave eksen ters yönde dönüyorsa, sadece slave eksenin yön parametresi (P52 veya P53) değiştirilir.
---
1. Menüden “Eksen Parametreleri”ne girin.
2. Slave olarak kullanmak istediğiniz eksenin (ör. U veya V) parametrelerinde “Eksen Tipi”ni “2” (slave) olarak seçin.
3. Slave eksenin bağlı olacağı ana ekseni (ör. X veya Y) seçin ve eşleştirin.
4. Adım/mm, hız, ivme ve yön parametrelerini ana eksenle birebir aynı yapın.
5. Tüm bağlantıları ve parametreleri kontrol ettikten sonra, test hareketiyle iki motorun da senkron çalıştığından emin olun.
6. Slave eksen limit switch veya home switch kullanılıyorsa, ilgili girişlerin atanıp atanmadığını kontrol edin.
---
- Slave eksen, ana eksenle tamamen senkron çalışmalıdır. Farklı adım/mm veya hız değerleri girilirse mekanik arıza riski oluşur.
- Eğer slave eksen ters yönde hareket ediyorsa, sadece slave eksenin yön parametresi değiştirilmelidir.
- Slave eksende home/limit switch kullanımı gerekiyorsa, ilgili girişlerin atanıp atanmadığına dikkat edin.
---
---
Bu ayarlar sayesinde 1000MDca-3 panelinde slave eksen (çift motorlu X veya Y ekseni) senkron şekilde ve güvenli olarak çalıştırılabilir. Herhangi bir bağlantı veya parametre adımında sorun yaşarsanız, teknik destek için Mermak CNC’ye başvurabilirsiniz.
1000mdca-3 Ayarları Nasıl Yapılır?
1000MDca-3 kontrol paneli parametre ayarları
1000MDca-3 el çarkı kurulumu
1000MDca-3 temel kurulum adımları
1000MDca-3 eksen ayarları
3 Eksen CNC Freze Kontrol Ünitesi Paneli + El Çarkı Seti (1000MDca-3) temel ayar ve kullanım adımları aşağıdaki gibidir:
### 1. Eksen Parametreleri (X, Y, Z)
- Adım ayarı (Pulse/Unit): Her eksen için motor adımı, mikrostep değeri ve vidalı mil adımına göre hesaplanır. Formül: (motor_adımı * mikrostep) / vidalı_mil_adımı = adım/mm. Yanlış değer girilirse hareket mesafesi hatalı olur.
- Maksimum hız ve ivmelenme: Her eksen için ayrı ayrı belirlenir.
- Limit switch tipi ve konumu: NO/NC ve NPN/PNP seçimi yapılır, limit anahtarlarının doğru bağlandığından emin olunmalıdır.
- Home offset ve home yönü: Referans noktası ve home dönüş yönü ayarlanır. Home yönü yanlış seçilirse eksen çarpabilir.
- Backlash compensation: Geri boşluk telafisi parametresi girilir.
- Elektronik dişli oranı: Motor-vida dönüş ilişkisi için ayarlanır.
### 2. Motor ve Sürücü Ayarları
- Motor tipi: Her eksen için step veya servo motor seçilebilir. Çıkışlar pulse/direction sinyali şeklindedir.
- Pulse/Direction çıkış tipi ve frekansı: Sürücüye uygun şekilde ayarlanmalıdır.
- Sürücü alarm ve zero geri bildirim bağlantıları: Doğru bağlanmalıdır.
### 3. Spindle (Mil) Parametreleri
- Mil tipi: Analog (0-10V), röle veya Modbus seçilebilir.
- Maksimum/minimum devir: Spindle sürücüsüne göre ayarlanır.
- Mil yönü ve start/stop çıkış atamaları: Spindle kontrol moduna göre belirlenir.
### 4. Giriş/Çıkış (I/O) Parametreleri
- Dijital giriş/çıkış atamaları: Start, Stop, Home, Limit, Emergency gibi fonksiyonlar atanır.
- Giriş tipi: NPN/PNP seçimi yapılır.
- Giriş filtre süresi: Parazit önleme için ayarlanabilir.
### 5. El Çarkı (MPG) Parametreleri
- MPG aktif/pasif: Menüden aktif edilir.
- Eksen seçimi: Sadece seçili ekseni hareket ettirir.
- Adım hassasiyeti ve hız çarpanı: Operatörün ihtiyacına göre ayarlanır.
### 6. Güvenlik ve Koruma
- Acil stop (E-Stop): Hem kontrol ünitesine hem de güç tarafına bağlanmalıdır.
- Limit ve home switch ayarları: Çarpma riskini önlemek için doğru yapılandırılmalıdır.
### 7. Takım Boyu ve Parça Sıfırı
- Takım boyu kompanzasyonu: Z ekseni için ofset girilir, G43 Hxx komutu ile çağrılır.
- Prob fonksiyonu: Dijital giriş atanarak aktif edilebilir, prob hızı düşük tutulmalıdır.
### 8. Kullanım Sırası (Özet)
1. Motor ve sürücü parametreleri girilir.
2. Limit ve home switch bağlantıları yapılır, home yönü ve tipi seçilir.
3. Spindle sürücüsü bağlanır, hız ve yön kontrolü test edilir.
4. Home dönüşü yapılır, iş parçası sıfırı tanımlanır.
5. El çarkı ve panel tuşları atanır.
6. Program yüklenir ve AUTO modda deneme yapılır.
Step Motor Çalıştırırmı. 2 Eksen Servo 3. Eksen Step Motor Olacak
3 Eksen Cnc Freze Kontrol Ünitesi Paneli servo motor desteği
3 Eksen Cnc Freze Kontrol Ünitesi Paneli eksen başına motor tipi seçimi
3 Eksen Cnc Freze Kontrol Ünitesi Paneli teknik özellikler
3 Eksen Cnc Freze Kontrol Ünitesi Paneli motor çıkışları
3 Eksen CNC Freze Kontrol Ünitesi Paneli + El Çarkı Seti (1000MDca-3) ile ilgili teknik bilgi:
Bu kontrol ünitesi, her eksen için bağımsız olarak step motor veya servo motor sürücüsü ile çalışacak şekilde tasarlanmıştır. Yani, X ve Y eksenlerinde servo motor, Z ekseninde ise step motor kullanmak mümkündür. Her eksen için çıkışlar pulse/direction (adım/yön) sinyali şeklindedir ve bu sayede hem step motor sürücüleri hem de pulse/direction ile çalışan servo sürücüler ile uyumludur.
Bağlantı ve kullanım:
- X, Y, Z eksen çıkışları pulse/direction (PUL/DIR) olarak verilir.
- Her eksen için ilgili motor sürücüsüne (step veya servo) pulse ve direction sinyalleri bağlanır.
- Hangi eksende hangi tip motor kullanılacağı, motor sürücüsünün giriş tipine ve bağlantısına göre belirlenir. Panel tarafında ek bir yazılım veya donanım değişikliği gerekmez.
- Sistemde örneğin X ve Y eksenleri için servo sürücü, Z ekseni için step motor sürücü bağlayabilirsiniz.
Dikkat edilmesi gerekenler:
- Servo sürücünüzün de pulse/direction sinyali ile çalışıyor olması gerekir.
- Her eksen için uygun sürücü seçilmeli ve bağlantı şeması sürücü tipine göre yapılmalıdır.
- Parametre ayarlarında, kullanılan motor tipine göre (step/servo) sürücülerin giriş hassasiyeti ve pulse ayarları gözden geçirilmelidir.
Sonuç: 2 eksen servo, 1 eksen step motor kombinasyonu ile çalışmak teknik olarak mümkündür. Fiyat ve stok için cnc-marketi.com üzerinden kontrol ediniz.
Ekstra teknik detay veya bağlantı şeması ihtiyacınız olursa belirtiniz.
Home Alma İşlemi Başarıyla Bitmesine Rağmen Mutlak Pozisyon Neden Her Açılışta Kayıyor?
Elektronik Dişli Oranı Doğru Girildiği Halde G01 Hareketlerinde Ölçü Sapması Neden Oluşur?
Whatsapp Destek Hattına Sor
Sık Sorulan Sorular
Kargo ücretsiz mi?
3 Eksen Cnc Freze Kontrol Ünitesi Paneli + El Çarkı Seti stokta var mı?
Kargo güvenli paketleniyor mu?
Fiyat güncel mi?
Stok bilgisi güncel mi?
Kargo zorunlu mu? Yerinizden teslim alabilir miyim?
Aynı gün kargo var mı?
Teslimat süresi ne kadar?
Ödeme seçenekleri neler?
İade/değişim mümkün mü?
Teklif/Proforma alabilir miyim?
Garanti durumu nedir?
Fiyatlara KDV dahil mi?
E-fatura / e-arşiv kesiyor musunuz?
Toplu alım indirimi var mı?
3 Eksen Cnc Freze Kontrol Ünitesi Paneli + El Çarkı Seti benim makinemle uyumlu mu?
Teknik döküman / bağlantı şeması sağlıyor musunuz?
Kargo takip nasıl yapılır?
Kısmi sevkiyat yapıyor musunuz?
Ambar / paletli gönderim mümkün mü?
Siparişten sonra teslim adresi değişir mi?
Hangi illere kargo ediyorsunuz?
- 3 Eksen Cnc Freze Kontrol Ünitesi Paneli + El Çarkı Seti İstanbul (1–2 gün)
- 3 Eksen Cnc Freze Kontrol Ünitesi Paneli + El Çarkı Seti Ankara (1 gün)
- 3 Eksen Cnc Freze Kontrol Ünitesi Paneli + El Çarkı Seti İzmir (1–2 gün)
- 3 Eksen Cnc Freze Kontrol Ünitesi Paneli + El Çarkı Seti Bursa (1–2 gün)
- 3 Eksen Cnc Freze Kontrol Ünitesi Paneli + El Çarkı Seti Antalya (1–2 gün)
- 3 Eksen Cnc Freze Kontrol Ünitesi Paneli + El Çarkı Seti Adana (1–2 gün)
- 3 Eksen Cnc Freze Kontrol Ünitesi Paneli + El Çarkı Seti Konya (1–2 gün)
- 3 Eksen Cnc Freze Kontrol Ünitesi Paneli + El Çarkı Seti Kocaeli (1–2 gün)
- 3 Eksen Cnc Freze Kontrol Ünitesi Paneli + El Çarkı Seti Mersin (2 gün)
- 3 Eksen Cnc Freze Kontrol Ünitesi Paneli + El Çarkı Seti Gaziantep (2–3 gün)
- 3 Eksen Cnc Freze Kontrol Ünitesi Paneli + El Çarkı Seti Şanlıurfa (2–3 gün)
- 3 Eksen Cnc Freze Kontrol Ünitesi Paneli + El Çarkı Seti Kayseri (1–2 gün)
- 3 Eksen Cnc Freze Kontrol Ünitesi Paneli + El Çarkı Seti Diyarbakır (2–3 gün)
- 3 Eksen Cnc Freze Kontrol Ünitesi Paneli + El Çarkı Seti Samsun (1–2 gün)
- 3 Eksen Cnc Freze Kontrol Ünitesi Paneli + El Çarkı Seti Sakarya (1–2 gün)
- Adıyaman (2–3 gün)
- Afyonkarahisar (1–2 gün)
- Ağrı (3–5 gün)
- Aksaray (1–2 gün)
- Amasya (2 gün)
- Ardahan (3–5 gün)
- Artvin (3–4 gün)
- Aydın (1–2 gün)
- Balıkesir (1–2 gün)
- Bartın (2 gün)
- Batman (3–4 gün)
- Bayburt (3–4 gün)
- Bilecik (1–2 gün)
- Bingöl (3–4 gün)
- Bitlis (3–5 gün)
- Bolu (1–2 gün)
- Burdur (1–2 gün)
- Çanakkale (1–2 gün)
- Çankırı (1–2 gün)
- Çorum (2 gün)
- Denizli (1–2 gün)
- Düzce (1–2 gün)
- Edirne (1–2 gün)
- Elazığ (2–3 gün)
- Erzincan (2–3 gün)
- Erzurum (2–4 gün)
- Eskişehir (1–2 gün)
- Giresun (2–3 gün)
- Gümüşhane (2–3 gün)
- Hakkâri (3–5 gün)
- Hatay (2–3 gün)
- Iğdır (3–5 gün)
- Isparta (1–2 gün)
- Kahramanmaraş (2–3 gün)
- Karabük (1–2 gün)
- Karaman (1–2 gün)
- Kars (3–4 gün)
- Kastamonu (2 gün)
- Kilis (2–3 gün)
- Kırıkkale (1–2 gün)
- Kırklareli (1–2 gün)
- Kırşehir (1–2 gün)
- Kütahya (1–2 gün)
- Malatya (2–3 gün)
- Manisa (1–2 gün)
- Mardin (3–4 gün)
- Muğla (1–2 gün)
- Muş (3–4 gün)
- Nevşehir (1–2 gün)
- Niğde (1–2 gün)
- Ordu (2–3 gün)
- Osmaniye (2–3 gün)
- Rize (2–3 gün)
- Siirt (3–4 gün)
- Sinop (2–3 gün)
- Sivas (2 gün)
- Şırnak (3–5 gün)
- Tekirdağ (1–2 gün)
- Tokat (2–3 gün)
- Trabzon (2–3 gün)
- Tunceli (3–4 gün)
- Uşak (1–2 gün)
- Van (3–5 gün)
- Yalova (1–2 gün)
- Yozgat (2 gün)
- Zonguldak (1–2 gün)
Hangi ülkelere gönderim var?
- Türkiye (1–3 gün)
- Almanya (3–6 gün)
- Bosna Hersek (4–7 gün)
- Bulgaristan (3–5 gün)
- Çekya (4–7 gün)
- Litvanya (5–8 gün)
- Romanya (3–5 gün)
- Rusya Federasyonu (5–10 gün)
- Tunus (4–8 gün)
- Yunanistan (3–5 gün)
- Kıbrıs (KKTC) (3–5 gün)
- Azerbaycan (3–6 gün)
- Kosova (4–7 gün)
- Irak (2–5 gün)
- Gürcistan (2–4 gün)
- Birleşik Krallık (4–7 gün)
- İtalya (4–7 gün)
- Fransa (4–7 gün)
- İspanya (4–7 gün)
- Hollanda (4–6 gün)
- Polonya (4–7 gün)
- Macaristan (4–7 gün)
- Birleşik Arap Emirlikleri (3–6 gün)
- Suudi Arabistan (4–8 gün)
- ABD (5–9 gün)
