Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

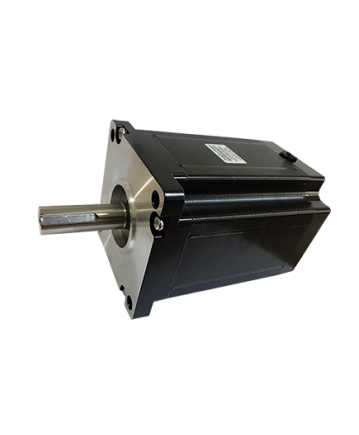

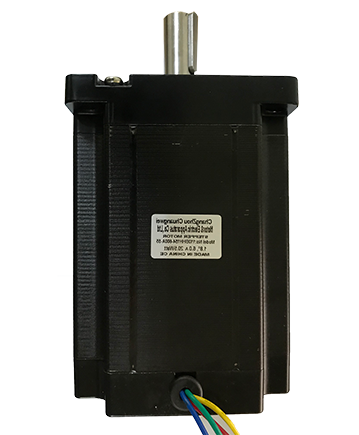

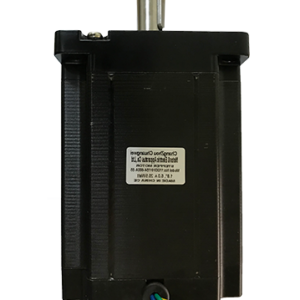

Endüstriyel otomasyon sistemlerinde yüksek hassasiyet, güçlü tork ve güvenilir performans arayan profesyoneller için tasarlanmış olan NEMA 42 20 Nm Step Motor, ağır yüklerin kontrolünde ve dinamik hareket profillerinin gerçekleştirilmesinde vazgeçilmez bir çözüm sunar. Bu motor, National Electrical Manufacturers Association (NEMA) standardına uygun olarak, 110x110 mm flanş boyutu ile mekanik entegrasyon kolaylığı sağlamanın yanı sıra, 20 Newton metre (Nm) nominal tork değeri ile zorlu endüstriyel uygulamalarda dahi üstün dönme kuvveti ve pozisyon tutma yeteneği garantiler.
Gelişmiş mühendislik prensipleriyle üretilen bu step motor, 6 Amper nominal akım değeri ile optimize edilmiş enerji verimliliği sunarken, yüksek adım çözünürlüğü sayesinde mikro-metrik seviyede konumlandırma hassasiyeti sağlar. Özellikle CNC makineleri, büyük ölçekli robotik sistemler ve hassas otomasyon hatları gibi yüksek performans gerektiren alanlarda, kesintisiz ve tekrarlanabilir hareket kabiliyeti ile üretim kalitesini ve operasyonel verimliliği maksimize eder. Mermak CNC güvencesiyle sunulan bu ürün, uzun ömürlü yapısı ve dayanıklı bileşenleri ile yatırımınızın karşılığını fazlasıyla almanızı sağlar.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Yüksek torku sayesinde, büyük boyutlu ve ağır işleme tablalarına sahip CNC router ve freze makinelerinde, kesme kuvvetlerine karşı pozisyon tutma ve hassas hareket sağlama yeteneği sunar. Ahşap, plastik, alüminyum gibi malzemelerin işlenmesinde kritik doğruluk ve güç sağlayarak işleme kalitesini artırır.
Otomasyon hatlarında ürün taşıma, hassas konumlandırma ve paketleme işlemlerinde ağır yüklerin hızlı ve tekrarlanabilir bir şekilde hareket ettirilmesi için idealdir. Konveyör sistemleri, robotik kollar ve dolum makinelerinde yüksek verimlilik ve minimum hata payı ile kesintisiz çalışmayı garantiler.
Geniş çalışma alanına sahip lazer kesim ve markalama makinelerinde, lazer kafasının yüksek hız ve mikron seviyesinde hassasiyetle konumlandırılması için kullanılır. 20 Nm tork, büyük optik sistemlerin veya iş parçalarının stabil ve doğru bir şekilde hareket ettirilmesini garantiler, böylece kesim ve markalama kalitesini önemli ölçüde artırır.
Düşük devirlerde dahi 20 Nm gibi yüksek tork üretimi sayesinde enerji tüketimini optimize ederken, zorlu uygulamalarda maksimum iş çıktısı sağlar. Hassas adım kontrolü ile malzeme atık oranını minimize eder ve üretim maliyetlerini düşürür.
Endüstriyel sınıf, yüksek kaliteli malzemelerden üretilmiş sağlam yapısı ve optimize edilmiş termal yönetimi sayesinde zorlu ve sürekli çalışma koşullarında dahi uzun yıllar sorunsuz performans sunar. Minimum bakım gereksinimi ile işletme sürekliliğini ve karlılığı artırır.
NEMA 42 standardına uygun flanş ölçüsü ve açık bağlantı şeması sayesinde mevcut otomasyon sistemlerine hızlı ve sorunsuz bir şekilde entegre edilebilir. Geniş sürücü ve kontrolcü uyumluluğu, mühendislere esnek tasarım ve uygulama imkanları sunar.
20 Nm Nema 42 step motorumuz için sürücünüzü +24V ile +50V arasındaki bir voltajla beslemeniz önerilir. Motorun nominal akımı 6 Amper olduğundan, sürücünüzü bu değere veya motorun ısınma durumuna göre bir miktar altına ayarlayarak optimum performansı elde edebilirsiniz. Sürücünüzün en az 4 Amper kapasiteli olması gerektiğini unutmayın.
20 Nm Nema 42 step motorunuzla uyumlu çalışabilmesi için kullanacağınız step motor sürücüsünün en az 4 Amper veya üzeri bir akım kapasitesine sahip olması gerekmektedir. Piyasada birçok farklı marka ve model sürücü bulunsa da, Mermak CNC otomasyon olarak önerdiğimiz veya uyumlu olduğunu test ettiğimiz modeller için müşteri temsilcilerimizle iletişime geçebilirsiniz.
20 Nm Nema 42 step motorumuzun bağlantı şeması aşağıdaki gibidir:
Bu renk kodlarına göre sürücünüzün A+, A-, B+, B- terminallerine doğru şekilde bağlamalısınız.
Evet, 20 Nm Nema 42 step motorumuzu Pulse Jeneratör Kart, Arduino Kart, Mach3 Kontrol Kartı, PLC Kart ve benzeri standart kontrolcülerle kolaylıkla hareket ettirebilirsiniz. Önemli olan, seçtiğiniz kontrolcünün motor sürücüsüne uygun pulse ve yön sinyallerini sağlayabilmesidir.
Step motorların çalışırken ısınması normaldir, çünkü bobinlerinden sürekli akım geçer. Ancak aşırı ısınma performansı düşürebilir ve ömrünü kısaltabilir. Aşırı ısınmayı önlemek için sürücünüzdeki akım ayarını kontrol edebilir (motorun nominal akımının altında, örneğin 5.5 Amper gibi bir değerle deneyebilirsiniz), motorun yükünü gözden geçirebilir veya gerekirse bir soğutucu fan kullanmayı düşünebilirsiniz. Motorun boşta dururken akım düşürme (idle current reduction) özelliği olan bir sürücü kullanmak da faydalı olacaktır.
20 Nm (Newton metre) tork değeri, bu motorun oldukça güçlü olduğunu gösterir ve ağır yükleri veya yüksek ataletli sistemleri hareket ettirmek için idealdir. Özellikle NEMA 42 gibi büyük bir flanş ölçüsüyle (110x110 mm) beraber, yüksek hassasiyet ve güç gerektiren CNC router, plazma kesim makineleri veya otomasyon sistemleri için uygundur. Step motorlarda hız arttıkça tork kaybı yaşanması doğaldır; bu sebeple uygulamanızın hız ve tork gereksinimlerini dengelemek için uygun bir sürücü ve kontrolcü ayarı önemlidir.
20 Nm Nema 42 step motorumuzun flanş ölçüsü 110x110 mm'dir. Montaj delikleri ve diğer boyutlar için ürünün teknik çizimlerine veya müşteri temsilcilerimizle iletişime geçerek detaylı bilgi alabilirsiniz. Doğru ve sağlam bir montaj, motorun titreşimsiz ve verimli çalışması için kritik öneme sahiptir.
Evet, motorunuzu microstepping modunda kullanarak daha hassas hareketler ve daha düşük titreşim elde edebilirsiniz. Microstepping ayarı, kullandığınız step motor sürücüsüne bağlıdır ve genellikle sürücü üzerindeki DIP switch'ler veya yazılımsal arayüzler aracılığıyla yapılır. Sürücünüzün kullanım kılavuzuna başvurarak 1/2, 1/4, 1/8, 1/16 gibi farklı microstepping oranlarını ayarlayabilirsiniz. Unutmayın, microstepping arttıkça adım başına tork düşebilir.
Motor ile sürücü arasına çekilen kablo uzunluğu arttıkça, sinyal kaybı ve parazit riski artar, bu da motor performansını olumsuz etkileyebilir. Özellikle güçlü step motorlarda yüksek akımlar söz konusu olduğundan, yeterli kesitte (örn. 1.0 mm² veya üzeri) ve mümkünse ekranlı (shielded) kablo kullanmanız önerilir. Ekranlı kablolar, dış parazitlerin motor sinyallerini etkilemesini minimize eder.
Motorun nominal akımı 6 Amper iken, sürücünüzü 4 Amper'e ayarlamanız motorun daha az ısınmasını sağlayabilir ancak bu durum tork değerinde bir miktar kayba yol açacaktır. Eğer uygulamanız 20 Nm torkun tamamına ihtiyaç duymuyorsa veya motorun ısınması kritik bir sorunsa, bu ayar kabul edilebilir olabilir. Ancak tam tork performansını elde etmek için sürücüyü nominal akıma yakın bir değere (örneğin 5.5-6 Amper) ayarlamanız ve motorun sıcaklığını gözlemlemeniz tavsiye edilir.
Mermak CNC olarak sattığımız tüm ürünlerde olduğu gibi, 20 Nm Nema 42 step motorumuz da standart garanti koşulları altındadır. Olası bir arıza durumunda, öncelikle teknik destek ekibimizle iletişime geçmenizi rica ederiz. Uzmanlarımız sorunu uzaktan teşhis etmeye çalışacak ve gerekirse ürünün incelenmesi veya değişimi için size yol gösterecektir. Amacımız, en kısa sürede çözüm üretmektir.
Evet, motorun bağlantı kablolarının zarar görmesi veya diğer bir parça arızası gibi durumlarda Mermak CNC olarak yedek parça temini ve gerekli durumlarda onarım hizmeti sunmaktayız. Teknik servisimiz, motorunuzun ömrünü uzatmak ve sorunsuz çalışmasını sağlamak için size yardımcı olacaktır. Yedek parça temini veya servis talepleriniz için müşteri temsilcilerimizle iletişime geçebilirsiniz.
Elbette, 20 Nm Nema 42 step motorumuzun kurulumu ve başlangıç ayarları konusunda teknik destek sağlıyoruz. Müşteri temsilcilerimiz ve teknik ekibimiz, telefon veya online iletişim kanalları üzerinden size yardımcı olmaktan memnuniyet duyacaktır. Ayrıca, ürünle birlikte verilen veya web sitemizde bulunan teknik dökümanları inceleyerek de detaylı bilgiye ulaşabilirsiniz.
Step Motor Nema 42 20 Nm, Mermak CNC Marketi tarafından sunulan, endüstriyel otomasyon ve CNC uygulamalarında güvenilir çalışma sağlayan bir bileşendir. Nema 42 gövde ölçüsünde 20 Nm tork sınıfında hibrit step motor sınıfında yer alır ve hassas konumlandırma gerektiren eksen tahriklerinde kullanılır. Rotor–stator dişli yapısı sayesinde her adımda tekrarlanabilir pozisyonlama yapar ve doğru sürücü ile birlikte kullanıldığında yüksek mikrostep çözünürlüğü elde edilir.
Nema 42 gövde ölçüsünde step motor yapısı; rotor üzerinde kalıcı mıknatıslar, statorda ise çok kutuplu sargılar kullanılarak tasarlanır. Sürücüden gelen akım, sargılar arasında sıralı olarak dolaştırıldığında rotor manyetik alanı takip eder ve adım adım dönme hareketi oluşur. Hibrit step motor mimarisi, sabit durumda yüksek tutma torku sağlaması ve düşük hızlarda dahi senkron kaybı yaşamadan çalışabilmesi ile öne çıkar. Bu modelin yaklaşık 20 Nm tork sınıfı, özellikle ağır eksen yüklerinin taşınması veya yüksek ivmeli hareketlerin gerçekleştirilmesi için uygundur. 42 çerçeve ölçüsü, flanş delik aralıklarını ve mil yüksekliğini endüstri standardına göre sabitler; böylece piyasadaki çoğu redüktör, kaplin ve braket ile uyumlu montaj imkânı sunar. Rotor ve rulman toleransları, uzun süreli yüksek devirli çalışmalarda bile eksenel kaçıklığı minimum seviyede tutacak şekilde seçilmiştir. Doğru sürücü akım ayarı ile birlikte kullanıldığında motor ısınması kontrol altında tutulur ve sargı ömrü uzar.
Montaj sırasında mekanik hizalamanın doğru yapılması, kablolama hatalarının önlenmesi ve topraklama kurallarına uyulması uzun ömürlü ve güvenli çalışma için kritik öneme sahiptir. Kablo güzergâhı, hareketli eksenler ve enerji zincirleri dikkate alınarak planlanmalı; kontrol panosu ile motor/sürücü arasındaki mesafe EMI parazitlerine karşı uygun şekilde korunmalıdır.
Soru: Hangi sürücü ile kullanmalıyım?
Yanıt: Motorun nominal akımına uygun, mikrostep kontrollü bir sürücü seçilmelidir. Örneğin CWD, JSS veya DM serisi sürücülerle uyumlu çalışır.
Soru: Isınma ne kadar normaldir?
Yanıt: Step motorlar nominal akımda çalışırken elle tutulamayacak seviyeye yaklaşan gövde sıcaklıkları bile çoğu zaman normal kabul edilir; önemli olan sargı izolasyon sınırlarının aşılmamasıdır.
Bu ürün, Mermak CNC Marketi üzerinde urun/20-nm-step-motor-nema-42 adresinde listelenmekte olup, stok ve fiyat bilgileri için doğrudan ürün sayfasını ziyaret edebilirsiniz.
