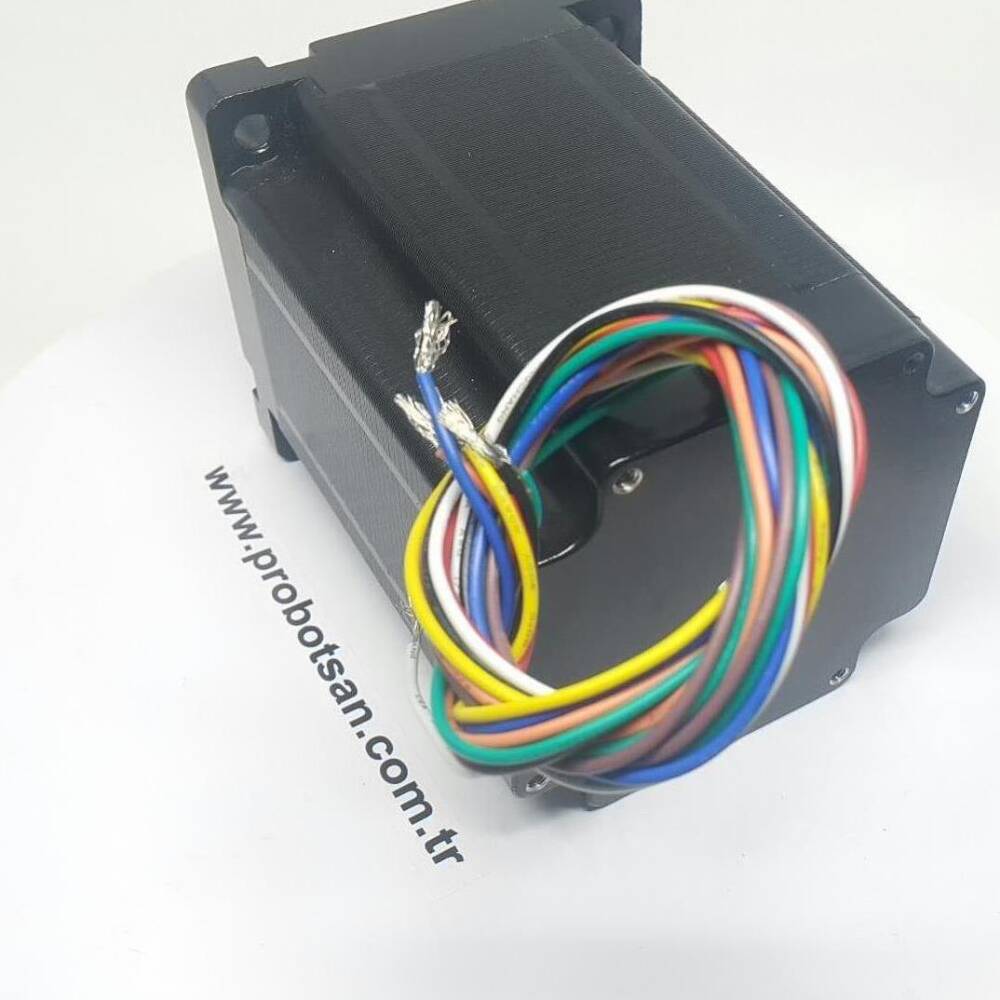

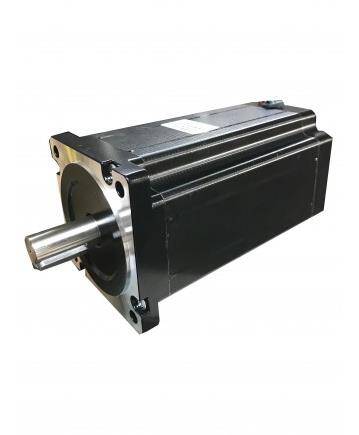

Step Motor Nema 34 12 Nm
-
5
12
-
4
6
-
3
0
-
2
0
-
1
0
Tükendi
Gelince Haber VerStep Motor Nema 34 12 Nm
ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi
Ürün Hakkında Detaylı İnceleme
Mermak CNC'nin endüstriyel otomasyon çözümlerindeki liderliğini pekiştiren Step Motor Nema 34 12 Nm, zorlu uygulamalar için tasarlanmış, üstün tork ve hassasiyet sunan bir güç santralidir. Bu hibrit step motor, özellikle yüksek yük taşıma kapasitesi ve mutlak konumlandırma doğruluğu gerektiren sistemlerde, geleneksel motorların yetersiz kaldığı noktalarda devreye girer. Gelişmiş bobin yapısı ve optimize edilmiş manyetik devre tasarımı sayesinde, endüstriyel makinelerde dinamik performans ve kararlılık sağlar. Bu motor, NEMA (National Electrical Manufacturers Association) standardizasyonuna uygun olarak üretilmiş olup, endüstriyel otomasyonun en kritik gereksinimlerini karşılamak üzere tasarlanmıştır.
Sektörde "Servo Katili" olarak anılan bu motor, 12.0 Nm'lik (Newton-Metre) muazzam tutma torku (Holding Torque) ile dikkat çekmektedir. Bu değer, Nema 23 standart motorların yaklaşık 6 katı, hatta diğer Nema 34 serisi motorların bile 3 katına varan bir güç anlamına gelir. Ağır hizmet (Heavy Duty) sınıfının en üst segmentinde yer alan bu motor, özellikle düşük devirlerdeki olağanüstü tork performansı sayesinde, harici bir frenli redüktöre ihtiyaç duymadan tonlarca yükü hassas bir şekilde sabitleyebilme yeteneğine sahiptir. Bu karakteristik, mermer, granit ve çelik işleme gibi yüksek atalete sahip ve sürekli yük altında çalışan uygulamalar için vazgeçilmezdir. Motorun devasa gövdesi ve kamalı çelik mili, en zorlu endüstriyel şartlarda bile ödün vermeyen bir dayanıklılık sunar.
Öne Çıkan Avantajlar
- Ultra Yüksek Tutma Torku (12 Nm): Bu motor, 12.0 Nm'lik gerçek tork değeri ile ağır sanayi uygulamalarında frenli redüktör ihtiyacını ortadan kaldırarak yükleri statik konumda dahi kusursuzca sabitleme kapasitesi sunar. Bu, sistem maliyetini düşürürken operasyonel güvenliği artırır.
- Sağlam ve Dayanıklı Endüstriyel Tasarım: 156 mm gövde uzunluğu ve 14 mm kamalı (Keyway) çelik mil yapısı, motorun en ağır mekanik yüklere ve şiddetli titreşimlere karşı dirençli olmasını sağlar. Bu özellik, milin dönme esnasında sıyırma veya kayma yapmasını engelleyerek uzun ömürlü ve kararlı bir çalışma garantiler.
- Yüksek Hassasiyet ve Kontrol: 1.8 derecelik adım açısı, mikro adımlama ile birleştiğinde olağanüstü konumlandırma doğruluğu ve tekrarlanabilirlik sunar. Bu, özellikle hassas işleme, robotik ve otomatik montaj hatları gibi uygulamalarda kritik önem taşır ve sistemin genel performansını artırır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Teknik Spesifikasyonlar
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Endüstriyel Uygulama Alanları
Ağır Hizmet CNC İşleme Makineleri
Mermer, granit, ahşap, çelik ve alüminyum gibi sert malzemelerin işlendiği CNC router, freze ve tornalama makinelerinde Step Motor Nema 34 12 Nm, kesici takımın yüksek hassasiyetle hareket ettirilmesi ve ağır işleme yükleri altında dahi konumunu koruması için kritik öneme sahiptir. Yüksek tutma torku, işleme sırasında titreşimi azaltır, takım ömrünü uzatır ve yüzey kalitesini artırır.
Büyük Ölçekli Otomasyon Sistemleri ve Robotik
Endüstriyel robotik kollar, ağır paletleme sistemleri, otomatik depolama ve geri çağırma (AS/RS) sistemleri gibi büyük ve ağır yüklerin taşındığı otomasyon hatlarında bu motor, yüksek ataletli yüklerin hassas kontrolünü ve güvenli bir şekilde konumlandırılmasını sağlar. Yüksek rotor ataleti, ani yük değişimlerinde dahi kararlılığı koruyarak sistemin güvenilirliğini artırır.
Ambalaj ve Paketleme Makineleri
Yüksek hızlı ve hassas ambalaj makinelerinde, dolum sistemlerinde ve etiketleme ünitelerinde Nema 34 12 Nm, sürekli ve tekrarlanabilir hareketlerin sağlanması için idealdir. Özellikle büyük ürünlerin taşındığı veya hassas pozisyonlama gerektiren hatlarda, motorun güçlü torku ve hassas adım kontrolü üretim verimliliğini maksimize ederken, hata oranlarını düşürür.
Operasyonel Avantajlar
Yüksek Verimlilik
12 Nm'lik tork kapasitesi, motorun ağır yükler altında bile optimum hız ve performansla çalışmasını sağlar. Yüksek voltajlı sürücülerle entegre edildiğinde, tork kaybı minimize edilerek enerji verimliliği artırılır ve sistemin genel performans çıktısı maksimize edilir, böylece operasyonel maliyetler düşürülür.
Uzun Kullanım Ömrü
Ağır hizmet tipi (Heavy Duty) tasarımı, 156 mm uzunluğundaki sağlam gövdesi ve 14 mm kamalı çelik mili sayesinde bu motor, en zorlu endüstriyel koşullara dayanacak şekilde üretilmiştir. Bu yapısal sağlamlık, mekanik aşınma ve yıpranmayı azaltarak motorun hizmet ömrünü önemli ölçüde uzatır ve bakım ihtiyaçlarını düşürür.
Kolay Entegrasyon
Standart Nema 34 flanş boyutu, mevcut endüstriyel sistemlere kolayca entegre edilmesini sağlar. 8 kablolu yapısı sayesinde seri veya paralel bağlantı seçenekleri sunarak, uygulamanın gerektirdiği hız veya tork karakteristiğine göre esnek bir uyarlama imkanı sunar. Profesyonel AC sürücülerle uyumu, sorunsuz bir kurulum süreci garanti eder ve devreye alma süresini kısaltır.
Mermak CNC olarak, endüstriyel otomasyon projelerinizde en yüksek performansı ve güvenilirliği sunmayı taahhüt ediyoruz. Step Motor Nema 34 12 Nm, mühendislik harikası tasarımı ve üstün güç kapasitesiyle, en iddialı projelerinizin vazgeçilmez bir parçası olmaya adaydır. Uzun ömürlü, hassas ve güçlü bir çözüm arıyorsanız, bu motor beklentilerinizin ötesine geçecektir. Mermak güvencesiyle, projelerinizi zirve
Birlikte Kullanilabilecek Urunler
Step Motor Nema 34 12 Nm Hakkında Merak Edilenler ve Teknik Detaylar
12 Nm gibi yüksek torklu step motorlarda, özellikle yüksek devirlerde tork kaybını önlemek için yüksek voltaj kritik öneme sahiptir. İdeal çalışma voltajı 80V AC - 110V AC veya 110V DC civarıdır. Motorun bobin endüktansı çok yüksek olduğu için, düşük voltaj (24V-48V DC) ile beslendiğinde sadece "tutar" ancak yeterli devire çıkamaz ve performansının %80'ini kaybeder.
Bu "Canavar Serisi" motor, standart TB6600 veya DM556 gibi sürücülerle kesinlikle çalıştırılmamalıdır; bu sürücüler motoru süremez, aşırı ısınıp yanarlar. Gerçek gücünü ortaya çıkarmak için DMA860H, MA860H veya ND2278 gibi profesyonel AC girişli sürücüler (220V AC veya 110V AC ile çalışan) kullanmanız şarttır.
Aşırı ısınma genellikle yanlış sürücü seçimi, düşük besleme voltajı veya yanlış akım ayarlarından kaynaklanır. Motorun yüksek endüktansı nedeniyle, düşük voltajlı ve yetersiz akım kapasiteli sürücüler motoru düzgün besleyemez, bu da hem sürücünün hem de motorun aşırı ısınmasına yol açar. Motorunuzu 80V AC - 110V AC civarı yüksek voltajlı ve önerilen AC sürücülerle (DMA860H, MA860H), doğru akım ayarıyla (paralel bağlantı için 6.0A-7.0A) kullanmanız ısınma sorununu çözecektir.
CNC Router'ınızın X-Y eksenleri gibi yüksek devirlerde ve hızlı hareketlerde çalışacak uygulamalar için paralel bağlantı zorunludur. Paralel bağlantı motorun endüktansını düşürür ve voltajın bobinlere daha hızlı dolmasını sağlayarak yüksek devirlerde tork kaybını minimize eder. Bu bağlantı için sürücüden 6.0A - 7.0A arası akım talep edecektir.
Evet, bu durum yüksek endüktanslı step motorlar için normaldir ve genellikle düşük besleme voltajından kaynaklanır. Motor dönmeye başladığında, bobinlerin endüktansı elektriğe "direnç" gösterir ve akımın bobinlere yeterince hızlı girmesini engeller, bu da torkun aniden düşmesine neden olur. Bu durumu yenmenin tek yolu, sistemi 80V AC - 110V AC gibi yüksek voltajla beslemek ve motoru paralel bağlamaktır. Voltaj ne kadar yüksekse, tork o kadar uzun süre sabit kalır.
Motorunuzun bağlantı şekline göre akım ayarı değişir. Eğer motoru paralel bağladıysanız (CNC Router X-Y eksenleri için önerilen), sürücüden 6.0A - 7.0A arası akım talep edecektir. Eğer motoru seri bağladıysanız (düşük devir, yüksek tork uygulamaları için), bu durumda sürücüden yaklaşık 3.5A akım çekmesi beklenir. Sürücü ayarınızı bu değerlere göre yapmalısınız.
Kesinlikle! Bu Nema 34 12 Nm "Canavar Serisi" motor, "Heavy Duty" (Ağır Hizmet) sınıfının en üst segmentidir. Mermer, granit ve çelik işleme gibi en zorlu endüstriyel şartlar için özel olarak tasarlanmıştır. Özellikle su altında çalışan, tonlarca ağırlıktaki taşları işleyen makinaların köprü (gantry) hareketleri için muazzam tutma torku ve gücüyle fazlasıyla yeterli olacaktır.
14mm kamalı (keyway) mil çapı, ağır yük altında yüksek tork transferi için tasarlanmıştır. Standart yuvarlak millerden farklı olarak, kamalı mil üzerine takılan kasnak veya kaplinin yuvaya oturan bir "kama" ile sabitlenmesi sayesinde, yüksek torkta bile mil ile bağlantı elemanı arasında kayma veya sıyırma riskini ortadan kaldırır. Bağlantı yaparken, kullanacağınız kaplinin veya kasnağın da 14mm kamalı mile uygun olduğundan emin olmalısınız.
4000 g.cm² gibi çok yüksek bir rotor ataleti, motorun hareket ederken ve dururken oluşan titreşimleri sönümleme kapasitesinin yüksek olduğu anlamına gelir. Bu, özellikle ağır yüklerin hassas konumlandırılması gereken uygulamalarda daha stabil ve pürüzsüz hareket sağlar. Yüksek atalet aynı zamanda sistemin dışarıdan gelen ani yük değişimlerine karşı daha dirençli olmasına da yardımcı olur.
"Servo Katili" lakabı, bu motorun özellikle düşük devirlerde sunduğu muazzam tutma torku (Holding Torque) sayesinde, frenli redüktör gerektirmeden tonlarca yükü olduğu yerde sabitleyebilme yeteneğinden gelir. Geleneksel servo motorların yüksek devir hassasiyeti ve hızlı tepki süresi gibi avantajları olsa da, bu Nema 34 12 Nm step motor, özellikle düşük devirli, yüksek tork gerektiren ve maliyetin önemli olduğu uygulamalarda servo motorlara güçlü ve ekonomik bir alternatif sunar. Birçok ağır hizmet uygulamasında servo performansına yakın bir güç sağlayabilir.
Mermak CNC olarak ürünlerimizin kalitesine güveniyoruz. Nema 34 12 Nm "Canavar Serisi" step motorlarımız, üretim hatalarına karşı standart endüstriyel garanti koşulları kapsamında sunulmaktadır. Garanti süresi ve detaylı koşullar için lütfen satış sözleşmenizi inceleyiniz veya müşteri hizmetlerimizle iletişime geçerek güncel bilgi alınız. Yanlış voltaj ve sürücü kullanımı gibi kullanıcı kaynaklı hatalar garanti kapsamı dışındadır.
Elbette. Mermak CNC olarak sadece ürün satışı yapmakla kalmıyor, aynı zamanda satış sonrası teknik desteğe de büyük önem veriyoruz. Nema 34 12 Nm step motorunuzun kurulumu, bağlantısı, sürücü ayarları veya herhangi bir teknik sorunla karşılaştığınızda, deneyimli mühendislerimizden ve teknik ekibimizden telefon veya e-posta yoluyla detaylı teknik destek alabilirsiniz. Ürününüzden maksimum verimi almanız için her zaman yanınızdayız.
Nema 34 12 Nm motorunuzun 14mm kamalı mili için uyumlu kaplin ve diğer mekanik bağlantı elemanlarını Mermak CNC stoklarında veya anlaşmalı tedarikçilerimiz aracılığıyla temin edebilirsiniz. İhtiyaç duyduğunuz özel bir parça veya kaplin tipi varsa, teknik destek ekibimizle iletişime geçerek size en uygun çözümler konusunda yardımcı olabiliriz. Orijinal motor mili yedek parçaları için de bize danışabilirsiniz.
Nema 34 86hs120 Ürünün Gövde Uzunlukları Ve Kendi Uzunluğu Ne Kadar Acaba? Ayrıyeten Ürünün Ağırlığını Da Öğrenme Şansım Var Mı?
Step Motor Nema 34 86Hs120 toplam uzunluk
Step Motor Nema 34 86Hs120 ağırlık
Nema 34 12Nm motor boyutları
86Hs120 motor teknik çizim
Step Motor Nema 34 12 Nm (86Hs120) gövde uzunluğu 156 mm’dir. Flanş ölçüsü 86x86 mm’dir. Mil çapı 14 mm’dir. Ürünün ağırlığı üretici datasında belirtilmemiştir, tipik olarak bu tip motorlar yaklaşık 4-5 kg civarındadır. Fiyat ve stok için cnc-marketi.com’u kontrol ediniz.
Detaylı Açıklama:
- Gövde Uzunluğu: 156 mm
- Flanş Ölçüsü: 86x86 mm (Nema 34 standardı)
- Mil Çapı: 14 mm
- Ağırlık: Üretici datasında net olarak belirtilmemiştir. Ancak Nema 34, 12 Nm step motorlar genellikle 4-5 kg aralığındadır. Hassas ağırlık için teknik destek birimimizle iletişime geçebilirsiniz.
- Kullanım: CNC makineleri, otomasyon sistemleri ve ağır yük uygulamalarında kullanılır.
- Montaj: Standart Nema 34 bağlantı delik ölçülerine sahiptir.
Fiyat ve stok bilgisi için lütfen cnc-marketi.com adresini ziyaret ediniz.
1
Step Motor Nema 34 12 Nm 86Hs120 bağlantı şeması
Step Motor Nema 34 12 Nm 86Hs120 nasıl kullanılır
Step Motor Nema 34 12 Nm 86Hs120 sürücü uyumluluğu
Step Motor Nema 34 12 Nm 86Hs120 elektriksel parametreler
Step Motor Nema 34 12 Nm (86Hs120) bağlantı şeması ve sürücü seçimi için: Motorun 8 kablosu vardır; A+ (Mavi-Kırmızı), A- (Sarı-Siyah), B+ (Turuncu-Yeşil), B- (Kahve-Beyaz) uçlarını uygun sürücüye bağlayın. 5,6A ve üzeri akım destekleyen sürücüler (ör. JSS860H, CWD860H, DMA860H) ve 60V DC, 6A veya üzeri güç kaynağı ile yüksek devirde verimli çalışır. Fiyat ve stok için cnc-marketi.com’u kontrol edin.
Detaylı Teknik Bilgi ve Kullanım:
- Motor Bağlantısı: 8 adet kablo bulunur. Standart renk kodu:
- A+ : Mavi-Kırmızı
- A- : Sarı-Siyah
- B+ : Turuncu-Yeşil
- B- : Kahve-Beyaz
- Sürücüye Bağlantı:
- A+ ve A- uçlarını sürücüdeki A+ ve A- terminallerine,
- B+ ve B- uçlarını sürücüdeki B+ ve B- terminallerine bağlayın.
- Sürücü Seçimi:
- JSS860H, CWD860H, DMA860H gibi 5,6A ve üzeri akım destekleyen modeller kullanılmalıdır.
- Güç kaynağı olarak 60V DC, 6A veya üzeri önerilir.
- Kullanım Alanları: CNC router, freze, otomasyon, konveyör, robotik sistemler, yüksek tork ve hassasiyet gerektiren uygulamalar.
- Montaj: Flanş ölçüsü 86x86 mm, mil çapı 14 mm, toplam boy 156 mm’dir. Uyumlu Nema 34 bağlantı braketiyle monte edilebilir.
- Dikkat Edilecekler: Sürücü akımı ve voltajı motora uygun olmalı, bağlantı renklerine dikkat edilmeli, kablo uçları kısa devreye karşı korunmalıdır.
- Ek Not: Mikro adımlama ile daha hassas ve sessiz çalışma sağlanır.
Fiyat ve stok bilgisi için cnc-marketi.com’u ziyaret ediniz; fiyat veremem.
Motorun Datasheet Ve Teknik Resmini Alabilir Miyim?
Step Motor Nema 34 12 Nm 86Hs120 teknik resim
86Hs120 teknik özellikler
Nema 34 12Nm boyutlar
Nema 34 86Hs120 teknik çizim
Step Motor Nema 34 12 Nm 86Hs120 – Teknik Özeti ve Bağlantı Şeması
Step Motor Nema 34 12 Nm (86Hs120) için datasheet ve teknik resim:
- Flanş Ölçüsü: 86x86 mm
- Motor Boyu: 156 mm
- Mil Çapı: 14 mm
- Kablo Sayısı: 8 adet
- Bağlantı Şeması:
- A+ : Mavi-Kırmızı
- A- : Sarı-Siyah
- B+ : Turuncu-Yeşil
- B- : Kahve-Beyaz
Daha detaylı teknik çizim ve datasheet için lütfen cnc-marketi.com ürün sayfasını ziyaret edin. Fiyat ve stok bilgisini de yine cnc-marketi.com üzerinden kontrol edebilirsiniz.
---
Detaylı Teknik Bilgi ve Kullanım Açıklaması:
- Flanş Ölçüsü: 86x86 mm, Nema 34 standardındadır.
- Motor Boyu: 156 mm, yüksek torklu uygulamalar için uygundur.
- Mil Çapı: 14 mm, çoğu redüktör ve kaplin ile uyumludur.
- Kablo Sayısı: 8 adet çıkış kablosu bulunur, bipolar veya unipolar bağlantı yapılabilir.
- Bağlantı Şeması:
- A+ (Mavi-Kırmızı), A- (Sarı-Siyah), B+ (Turuncu-Yeşil), B- (Kahve-Beyaz) olarak sürücüye bağlanır.
- Kullanım Alanları: CNC router, otomasyon, endüstriyel makine ve hassas pozisyonlama gerektiren sistemler.
- Montajda Dikkat: Motor montajında flanş ve mil hizalamasına dikkat edilmeli, uygun kaplin ve bağlantı elemanları kullanılmalıdır.
- Sürücü Uyumluluğu: 5.6A ve üzeri akım destekleyen step motor sürücüleri ile kullanılması önerilir.
- Teknik Çizim ve Ölçüler: Ürün sayfasında veya teknik destekten talep edilebilir.
Not: Teknik resim ve tam datasheet için Mermak CNC teknik destek ile iletişime geçebilir veya ürünün cnc-marketi.com sayfasındaki dökümanlar bölümünü inceleyebilirsiniz.
Redüktör Kullanmalımıyım.
Nema 34 step motor redüktör gerekliliği
step motor redüktör kullanımı avantajları
step motor redüktörsüz kullanım dezavantajları
step motor tork, hız, hassasiyet, redüktör ilişkisi
Step Motor Nema 34 12 Nm için redüktör kullanımı gerekip gerekmediği, uygulamanızın ihtiyaçlarına bağlıdır. Redüktör kullanımı aşağıdaki teknik avantajları sağlar:
1. Tork Artışı ve Hız Azaltma:
Redüktör, motorun çıkış torkunu artırır ve çıkış hızını düşürür. Örneğin, 1/5 oranlı bir planet redüktör kullanırsanız, motorun torku 5 kat artar, devir ise 5 kat azalır. Bu, ağır yüklerin hassas ve kontrollü hareket ettirilmesi gereken uygulamalarda büyük avantaj sağlar.
2. Hassasiyet ve Pozisyonlama:
Planet redüktörler düşük backlash (boşluk) değerleriyle yüksek pozisyonlama hassasiyeti sunar. CNC, robotik ve otomasyon gibi hassas hareket gerektiren sistemlerde tercih edilir.
3. Yüksek Yük ve Dayanıklılık:
Redüktörler, yükü daha iyi dağıtarak motorun ve mekanik sistemin ömrünü uzatır. Özellikle ani yük değişimlerinde veya yüksek tork gerektiren uygulamalarda motorun zorlanmasını önler.
4. Kompakt ve Esnek Tasarım:
Dik açılı veya düz tip planet redüktörler, makine tasarımında yerden tasarruf sağlar ve hareketin farklı eksenlere aktarılmasına imkan tanır.
- Yüksek tork gereksinimi varsa,
- Hassas pozisyonlama ve düşük backlash isteniyorsa,
- Yüksek yük altında düşük hızda çalışma gerekiyorsa,
- Mekanik sistemde yerden tasarruf veya eksen değişimi isteniyorsa.
- Doğrudan yüksek devir ve düşük tork gereken uygulamalarda,
- Hassasiyet ve yük gereksinimi düşükse,
- Yüksek hızda hafif yüklerin taşınmasında redüktörsüz kullanım mümkündür.
Uygulamanızda yüksek tork, hassasiyet ve yük taşıma gereksinimi varsa redüktör kullanmanız önerilir. Özellikle CNC, otomasyon, konveyör, robotik ve ağır yük pozisyonlama sistemlerinde redüktörsüz kullanım genellikle tavsiye edilmez.
Fiyat ve stok bilgisi için cnc-marketi.com üzerinden kontrol edebilirsiniz; fiyat ve stok bilgisi burada verilmemektedir.
Hangi Sürücü İle Kaç Volt Güç Kaynağı Bağlamalıyım
86Hs120 step motor teknik özellikleri
Nema 34 step motor sürücü seçimi
Nema 34 step motor besleme voltajı
Step motor sürücü ve güç kaynağı önerisi
Step Motor Nema 34 12 Nm (86Hs120) için sürücü ve güç kaynağı seçimi:
- Bu motor için 2 fazlı, bipolar, mikro adımlama destekli ve yüksek akım verebilen bir step motor sürücüsü gereklidir.
- Önerilen sürücüler:
- JSS860H
- CWD860H
- DMA860H
- JSS 2DM2280 (AC 220V girişli, 8.2A çıkışa kadar destekler)
- Sürücü çıkış akımı: En az 5,6A ve üzeri olmalıdır.
- Sürücü besleme voltajı: 24V – 80V DC aralığında olmalıdır.
- Yüksek performans ve yüksek devir için önerilen güç kaynağı: 60V DC, 6A veya üzeri bir güç kaynağıdır.
- Alternatif olarak, endüstriyel uygulamalarda 36V DC, 9,7A gibi güç kaynakları da kullanılabilir, ancak maksimum tork ve hız için 60V DC tercih edilir.
- Güç kaynağı, sürücünün ve motorun toplam akım ihtiyacını karşılamalıdır.
1. Motorun 8 kablosu vardır; sürücüye uygun şekilde A+, A-, B+, B- uçlarına bağlanmalıdır.
2. Sürücü ve güç kaynağı seçerken, motorun anma akımına ve voltajına uygun modeller tercih edilmelidir.
3. Güç kaynağı montajında topraklama yapılmalı, kablo kesitleri yeterli olmalı ve uygun havalandırma sağlanmalıdır.
Bu Parça Nedir ? Ne İşe Yarar? Nasıl Kullanılır? Özellikleri Nelerdir ? Nasıl Bağlanır ?
Step Motor Nema 34 12 Nm ne işe yarar
Step Motor Nema 34 12 Nm nasıl kullanılır
Step Motor Nema 34 12 Nm teknik özellikleri
Step Motor Nema 34 12 Nm bağlantı şeması
Step Motor Nema 34 12 Nm (86Hs120) – Teknik ve Kullanım Bilgileri
1) Ürün Tanımı ve Temel Özellikler:
- Step motorlar, elektriksel darbelerle (pulse) adım adım dönen, hassas pozisyonlama ve hız kontrolü sağlayan motorlardır.
- Nema 34, motorun flanş ölçüsünü (86x86 mm) ve gövde standardını belirtir.
- 12 Nm tork değeri, motorun yüksek güçte yükleri hareket ettirebileceğini gösterir.
- Motor uzunluğu: 156 mm
- Mil çapı: 14 mm
- Kablo sayısı: 8 adet (bipolar bağlantı için uygundur)
2) Kullanım Alanları:
- CNC router ve freze makineleri
- Endüstriyel otomasyon sistemleri
- 3D yazıcılar, lazer kesim makineleri
- Konveyör ve robotik sistemler
- Hassas pozisyonlama gerektiren tüm uygulamalar
3) Temel Teknik Özellikler:
- Tork: 12 Nm
- Flanş ölçüsü: 86x86 mm (Nema 34 standardı)
- Uzunluk: 156 mm
- Mil çapı: 14 mm
- Kablo: 8 adet (renk kodları bağlantı için önemlidir)
- Uyumlu sürücüler: 5,6A ve üzeri akım destekleyen step motor sürücüleri (ör. JSS860H, CWD860H, DMA860H)
- Uygun güç kaynağı: 60V DC, 6A veya üzeri önerilir
4) Bağlantı Şeması ve Bağlantı Adımları:
- Motorun 8 kablosu vardır. Standart renk kodu ve bağlantı:
- A+ : Mavi-Kırmızı
- A- : Sarı-Siyah
- B+ : Turuncu-Yeşil
- B- : Kahve-Beyaz
- Bağlantı adımları:
1. Motor kablolarını yukarıdaki renk koduna göre gruplayın.
2. Sürücüdeki A+ ve A- terminallerine motorun A+ ve A- kablolarını, B+ ve B- terminallerine ise B+ ve B- kablolarını bağlayın.
3. Sürücüye uygun voltaj ve akımda güç kaynağı bağlayın.
4. Sürücü ile kontrol kartı (ör. Mach3, Arduino, PLC) arasındaki pulse/direction (adım/yön) sinyallerini bağlayın.
5. Bağlantıdan sonra motorun yönü ve adım hassasiyeti kontrol edilmelidir
5) Montaj ve Dikkat Edilmesi Gerekenler:
- Motorun flanşı ve mil çapı uygulamanıza uygun olmalıdır.
- Montajda titreşimi önlemek için sağlam bir bağlantı yapılmalı, gerekiyorsa Nema 34 uyumlu bağlantı braketi kullanılmalıdır.
- Kabloları doğru bağladığınızdan emin olun, yanlış bağlantı motorun çalışmamasına veya zarar görmesine yol açabilir.
- Sürücü akım ayarı motorun nominal akımına uygun yapılmalıdır.
6) Fiyat ve Stok Bilgisi:
- Fiyat ve stok durumu için lütfen cnc-marketi.com üzerinden kontrol ediniz; fiyat bilgisi burada verilmemektedir.
Ek Not:
- Yüksek devir ve verimli çalışma için sürücü ve güç kaynağı seçimi önemlidir. Motorun tam performansını almak için üretici önerilerine ve sürücü teknik dokümanına başvurunuz.
Her türlü bağlantı, sürücü seçimi ve uygulama sorularınız için teknik destek alabilirsiniz.
Whatsapp Destek Hattına Sor
Birlikte Kullanılabilecek Ürünler

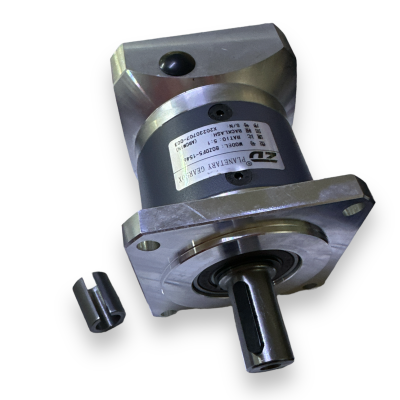

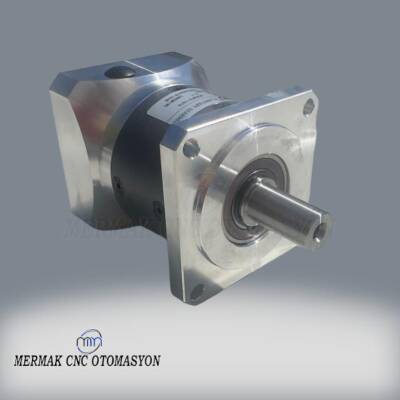

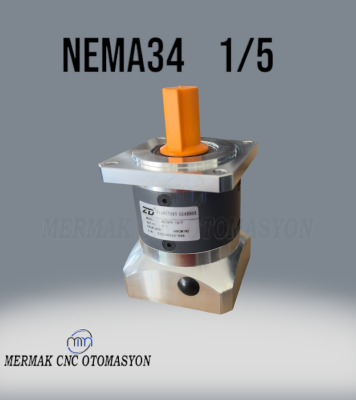

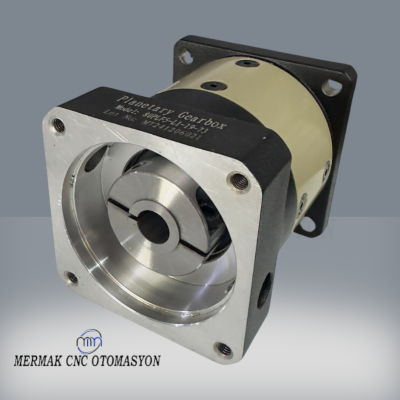

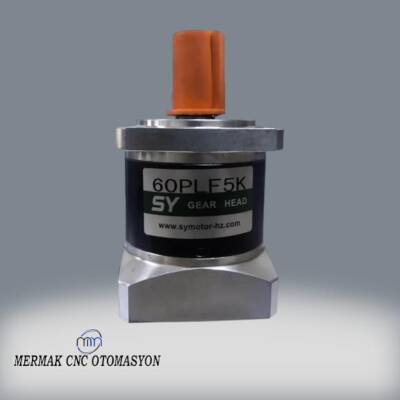

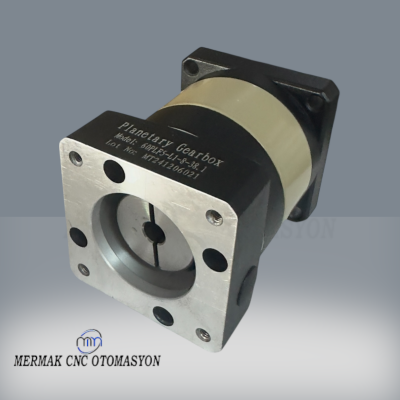

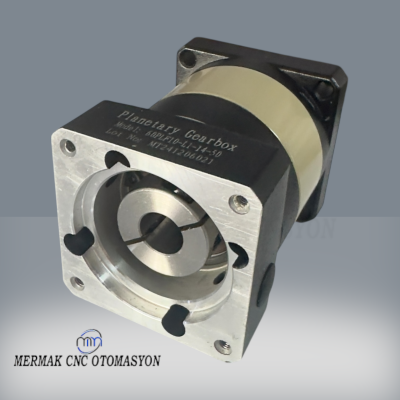

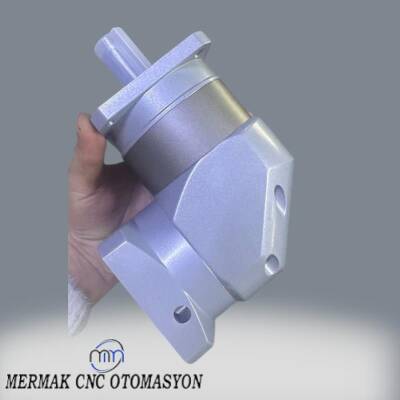

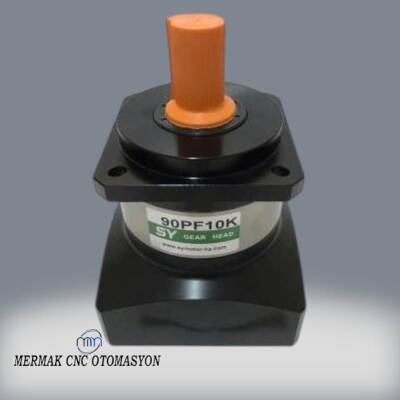

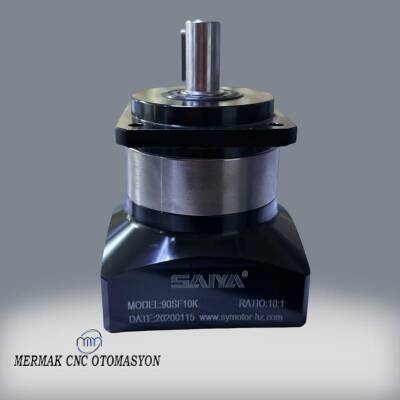

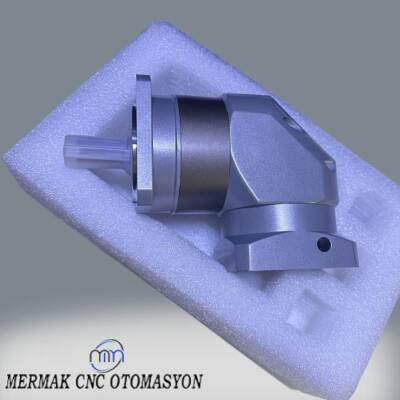

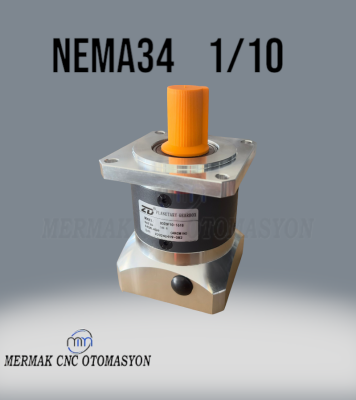

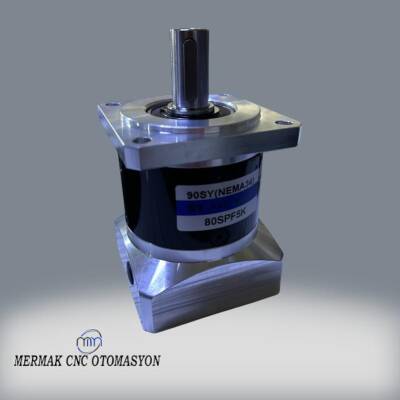

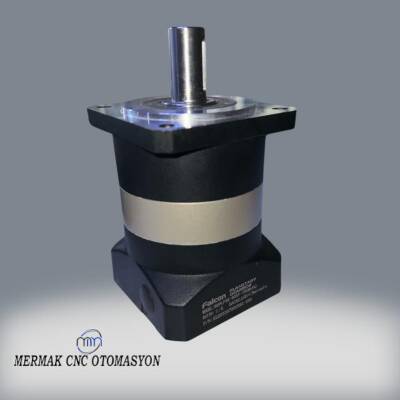

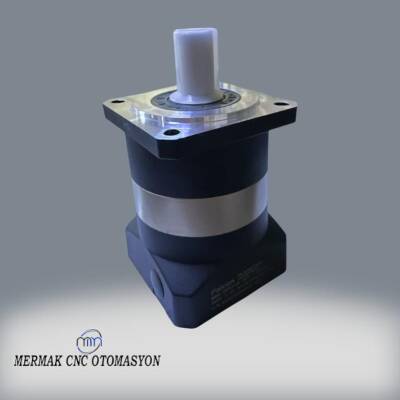

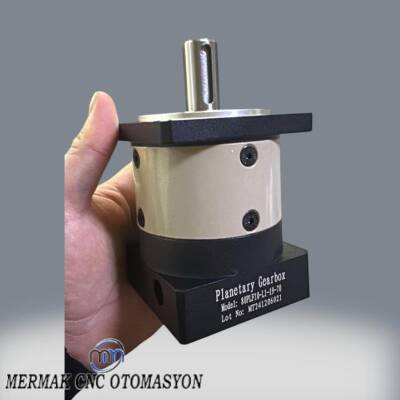

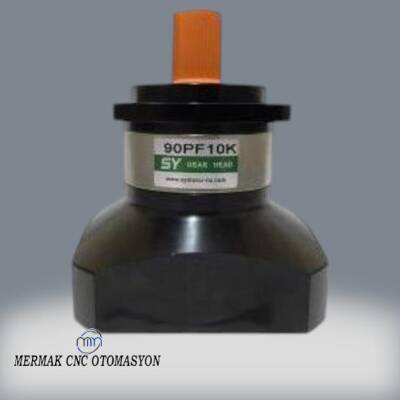

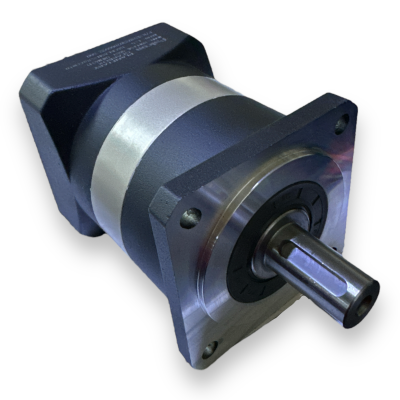

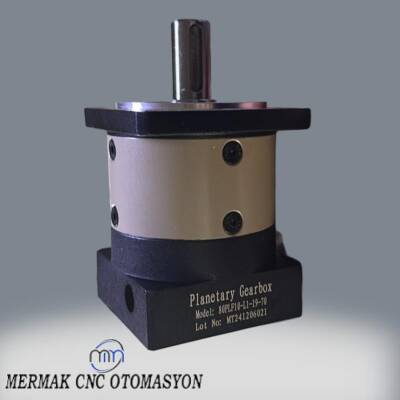

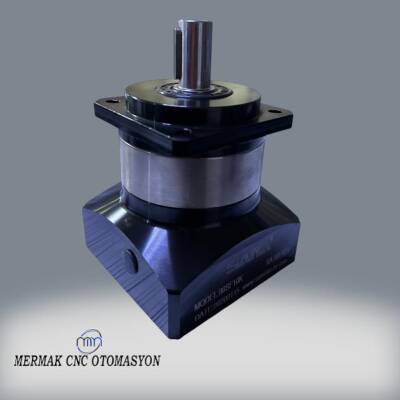

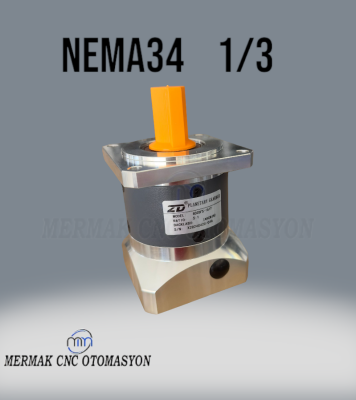

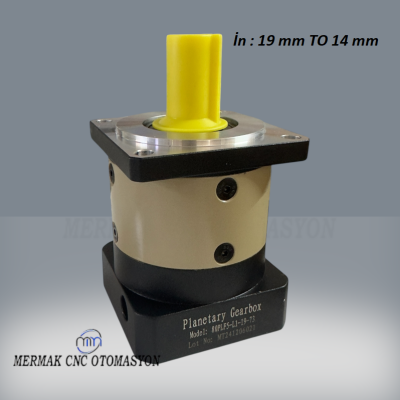

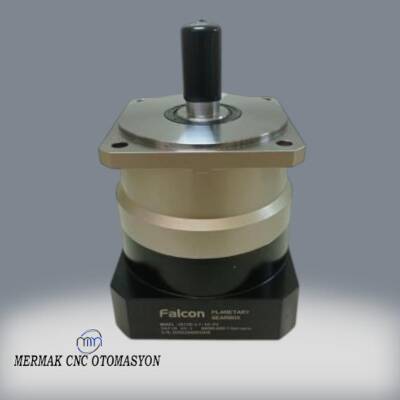

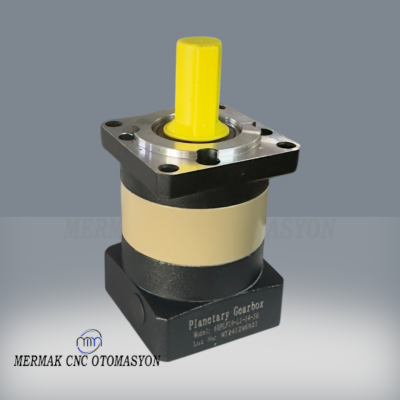

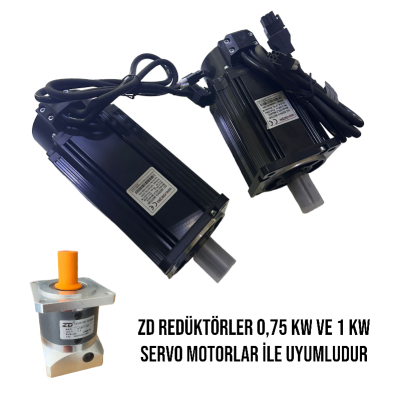

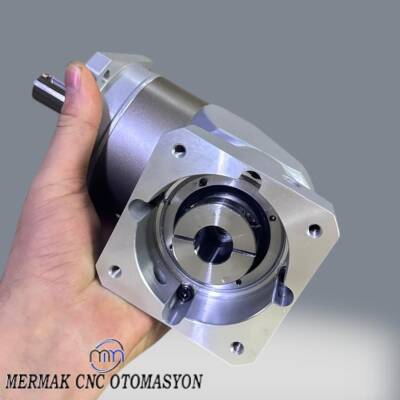

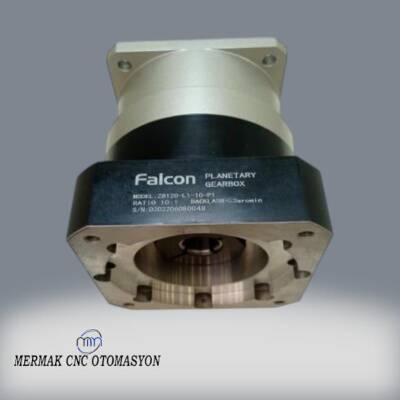

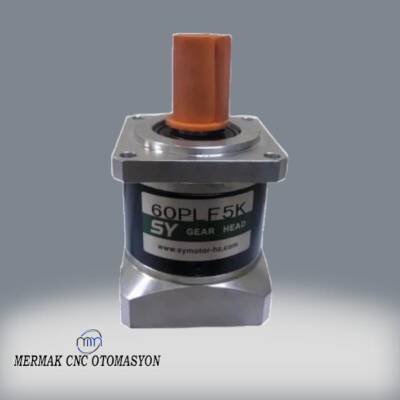

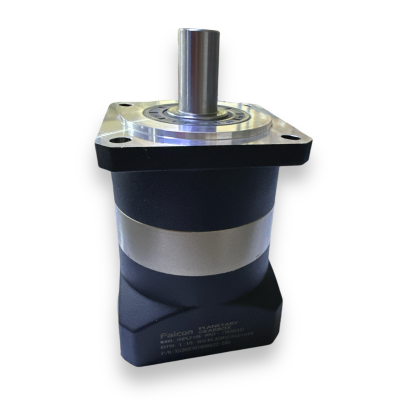

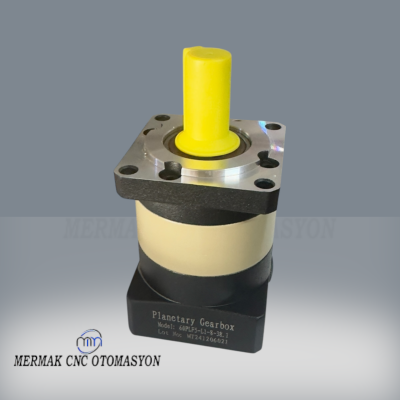

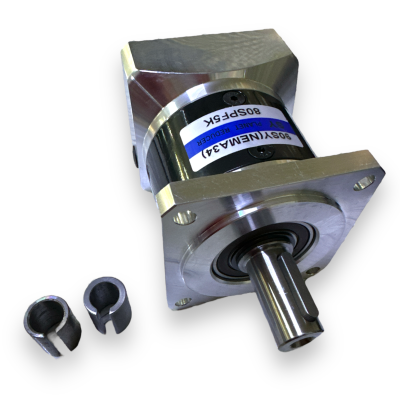

Step Motor Nema 34 12 Nm için Redüktör Önerileri
Step Motor Nema 34 12 Nm için Sürücü Önerileri
Step Motor Nema 34 12 Nm için Güç Kaynağı Önerileri
Sık Sorulan Sorular
Kargo ücretsiz mi?
Step Motor Nema 34 12 Nm stokta var mı?
Kargo güvenli paketleniyor mu?
Fiyat güncel mi?
Stok bilgisi güncel mi?
Kargo zorunlu mu? Yerinizden teslim alabilir miyim?
Aynı gün kargo var mı?
Teslimat süresi ne kadar?
Ödeme seçenekleri neler?
İade/değişim mümkün mü?
Teklif/Proforma alabilir miyim?
Garanti durumu nedir?
Fiyatlara KDV dahil mi?
E-fatura / e-arşiv kesiyor musunuz?
Toplu alım indirimi var mı?
Step Motor Nema 34 12 Nm benim makinemle uyumlu mu?
Teknik döküman / bağlantı şeması sağlıyor musunuz?
Kargo takip nasıl yapılır?
Kısmi sevkiyat yapıyor musunuz?
Ambar / paletli gönderim mümkün mü?
Siparişten sonra teslim adresi değişir mi?
Hangi illere kargo ediyorsunuz?
- Step Motor Nema 34 12 Nm İstanbul (1–2 gün)
- Step Motor Nema 34 12 Nm Ankara (1 gün)
- Step Motor Nema 34 12 Nm İzmir (1–2 gün)
- Step Motor Nema 34 12 Nm Bursa (1–2 gün)
- Step Motor Nema 34 12 Nm Antalya (1–2 gün)
- Step Motor Nema 34 12 Nm Adana (1–2 gün)
- Step Motor Nema 34 12 Nm Konya (1–2 gün)
- Step Motor Nema 34 12 Nm Kocaeli (1–2 gün)
- Step Motor Nema 34 12 Nm Mersin (2 gün)
- Step Motor Nema 34 12 Nm Gaziantep (2–3 gün)
- Step Motor Nema 34 12 Nm Şanlıurfa (2–3 gün)
- Step Motor Nema 34 12 Nm Kayseri (1–2 gün)
- Step Motor Nema 34 12 Nm Diyarbakır (2–3 gün)
- Step Motor Nema 34 12 Nm Samsun (1–2 gün)
- Step Motor Nema 34 12 Nm Sakarya (1–2 gün)
- Adıyaman (2–3 gün)
- Afyonkarahisar (1–2 gün)
- Ağrı (3–5 gün)
- Aksaray (1–2 gün)
- Amasya (2 gün)
- Ardahan (3–5 gün)
- Artvin (3–4 gün)
- Aydın (1–2 gün)
- Balıkesir (1–2 gün)
- Bartın (2 gün)
- Batman (3–4 gün)
- Bayburt (3–4 gün)
- Bilecik (1–2 gün)
- Bingöl (3–4 gün)
- Bitlis (3–5 gün)
- Bolu (1–2 gün)
- Burdur (1–2 gün)
- Çanakkale (1–2 gün)
- Çankırı (1–2 gün)
- Çorum (2 gün)
- Denizli (1–2 gün)
- Düzce (1–2 gün)
- Edirne (1–2 gün)
- Elazığ (2–3 gün)
- Erzincan (2–3 gün)
- Erzurum (2–4 gün)
- Eskişehir (1–2 gün)
- Giresun (2–3 gün)
- Gümüşhane (2–3 gün)
- Hakkâri (3–5 gün)
- Hatay (2–3 gün)
- Iğdır (3–5 gün)
- Isparta (1–2 gün)
- Kahramanmaraş (2–3 gün)
- Karabük (1–2 gün)
- Karaman (1–2 gün)
- Kars (3–4 gün)
- Kastamonu (2 gün)
- Kilis (2–3 gün)
- Kırıkkale (1–2 gün)
- Kırklareli (1–2 gün)
- Kırşehir (1–2 gün)
- Kütahya (1–2 gün)
- Malatya (2–3 gün)
- Manisa (1–2 gün)
- Mardin (3–4 gün)
- Muğla (1–2 gün)
- Muş (3–4 gün)
- Nevşehir (1–2 gün)
- Niğde (1–2 gün)
- Ordu (2–3 gün)
- Osmaniye (2–3 gün)
- Rize (2–3 gün)
- Siirt (3–4 gün)
- Sinop (2–3 gün)
- Sivas (2 gün)
- Şırnak (3–5 gün)
- Tekirdağ (1–2 gün)
- Tokat (2–3 gün)
- Trabzon (2–3 gün)
- Tunceli (3–4 gün)
- Uşak (1–2 gün)
- Van (3–5 gün)
- Yalova (1–2 gün)
- Yozgat (2 gün)
- Zonguldak (1–2 gün)
Hangi ülkelere gönderim var?
- Türkiye (1–3 gün)
- Almanya (3–6 gün)
- Bosna Hersek (4–7 gün)
- Bulgaristan (3–5 gün)
- Çekya (4–7 gün)
- Litvanya (5–8 gün)
- Romanya (3–5 gün)
- Rusya Federasyonu (5–10 gün)
- Tunus (4–8 gün)
- Yunanistan (3–5 gün)
- Kıbrıs (KKTC) (3–5 gün)
- Azerbaycan (3–6 gün)
- Kosova (4–7 gün)
- Irak (2–5 gün)
- Gürcistan (2–4 gün)
- Birleşik Krallık (4–7 gün)
- İtalya (4–7 gün)
- Fransa (4–7 gün)
- İspanya (4–7 gün)
- Hollanda (4–6 gün)
- Polonya (4–7 gün)
- Macaristan (4–7 gün)
- Birleşik Arap Emirlikleri (3–6 gün)
- Suudi Arabistan (4–8 gün)
- ABD (5–9 gün)
