Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi
Endüstriyel otomasyonun kalbinde yer alan hareket kontrol sistemleri, günümüz üretim süreçlerinin verimliliği ve hassasiyeti için kritik öneme sahiptir. HM12-60-V 400 Watt Servo Motor Bağlantı Seti BK12, bu gereksinimleri en üst düzeyde karşılamak üzere tasarlanmış, mühendislik harikası bir çözümdür. 400 Watt gücündeki yüksek performanslı servo motoru, kapalı döngü kontrol mimarisi sayesinde milimetrenin altında dahi olağanüstü pozisyonlama hassasiyeti ve tekrarlanabilirlik sunar. Özellikle hızlı ve dinamik tepki süreleri gerektiren uygulamalarda, motorun nominal torkunu ve hızını kararlılıkla koruyarak üretim kalitesini doğrudan etkiler. Bu set, yalnızca bir motor değil, aynı zamanda sisteminizin omurgasını güçlendiren entegre bir hareket kontrol çözümüdür.

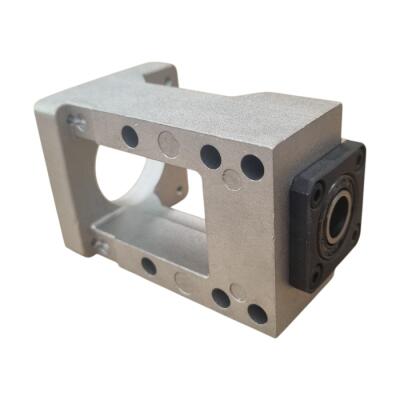

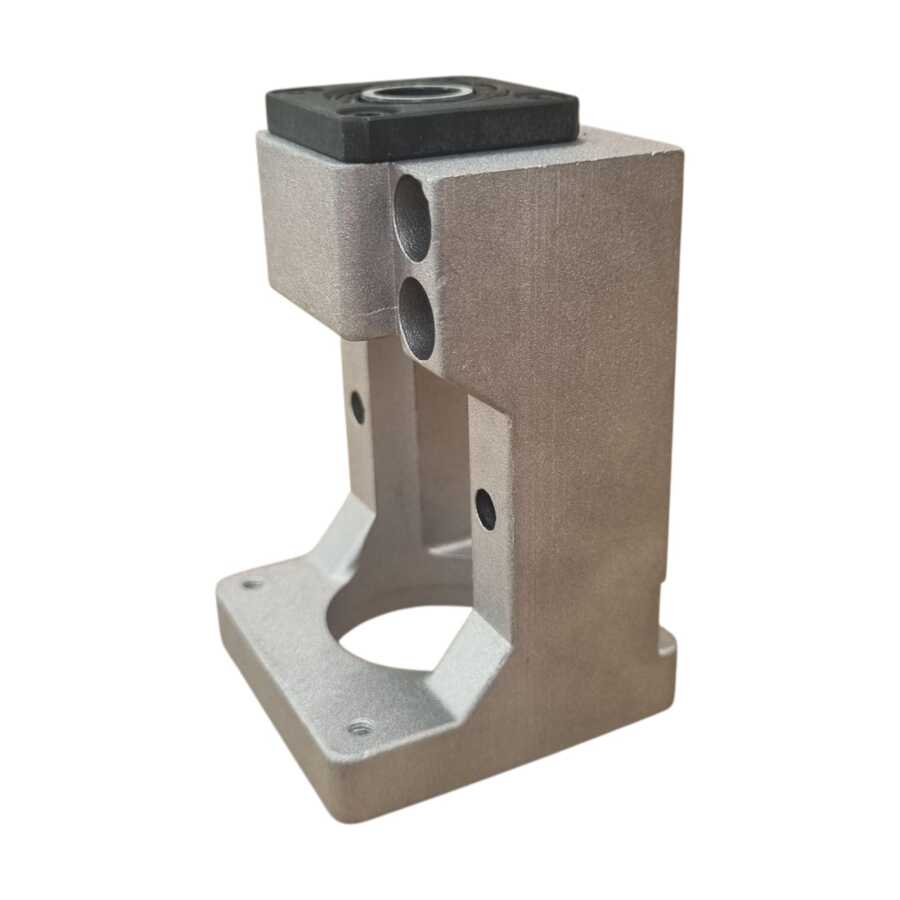

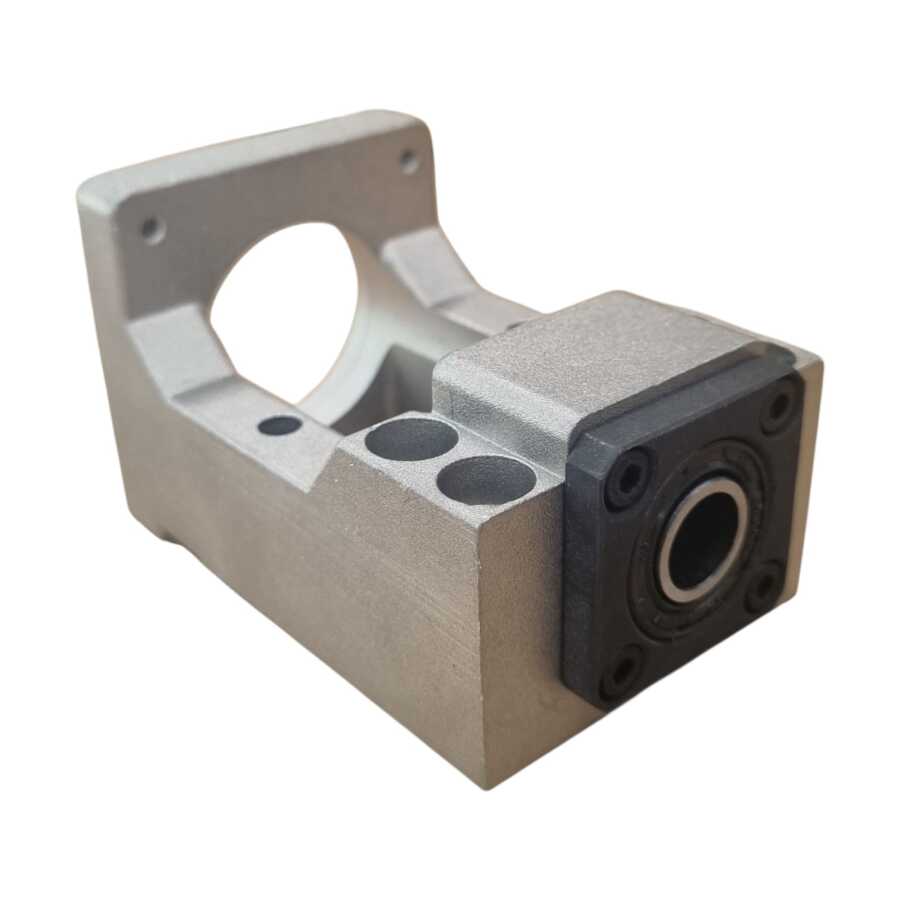

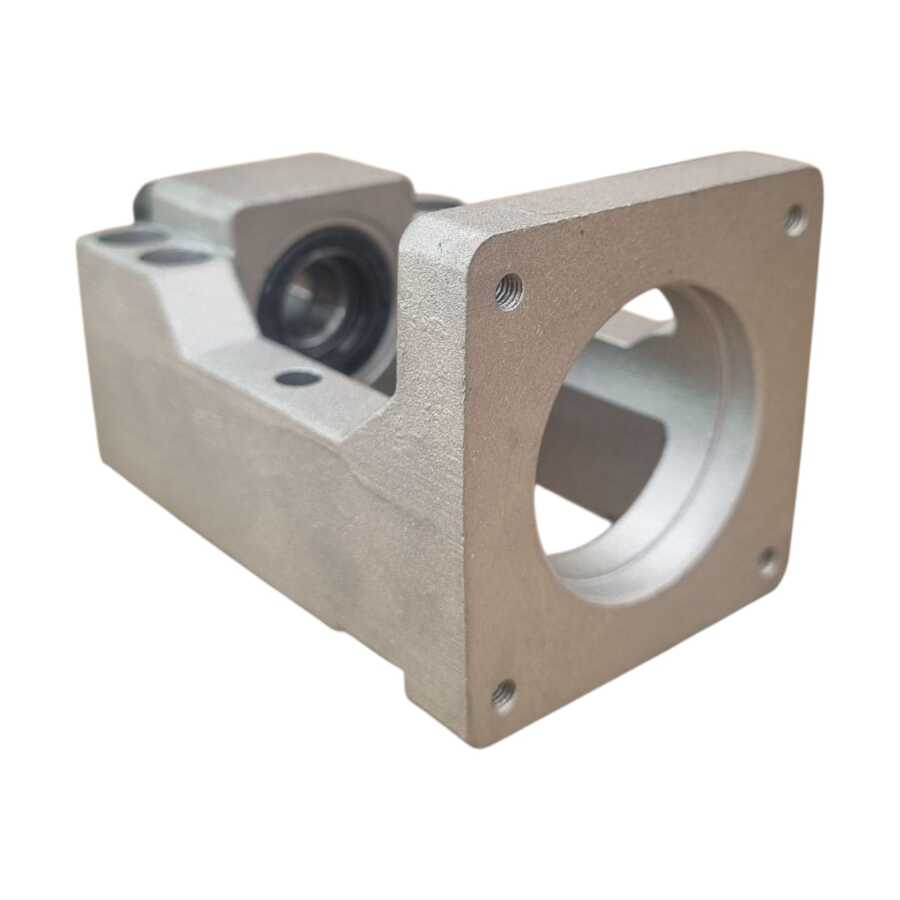

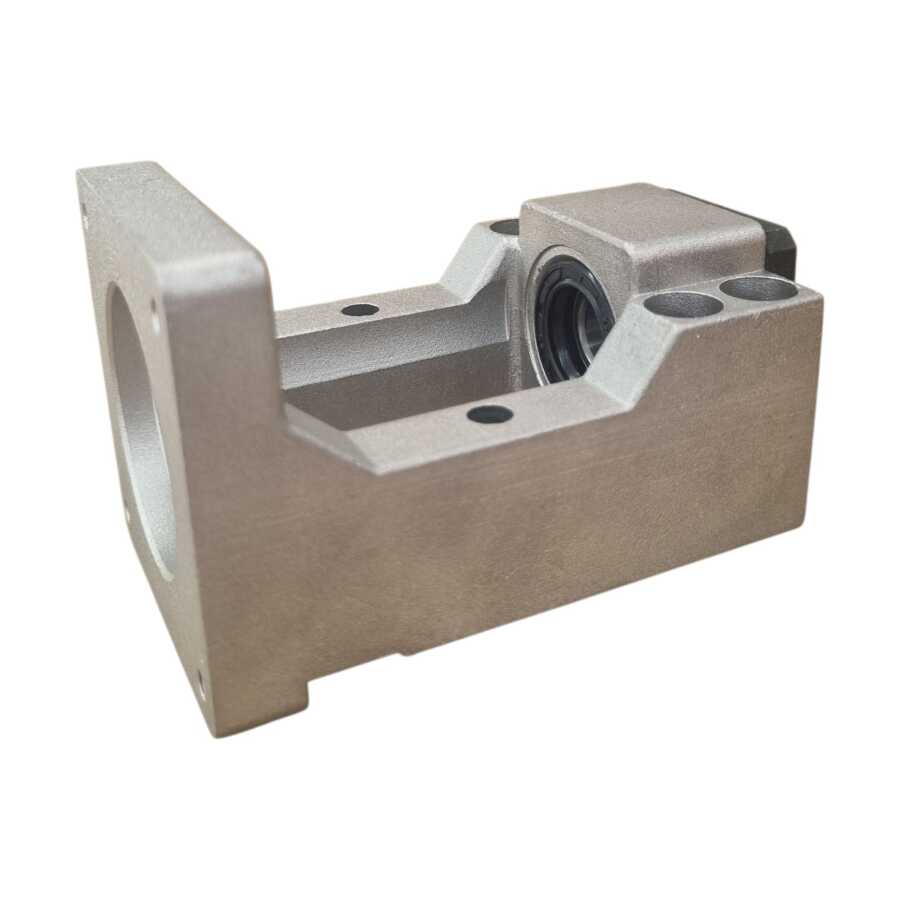

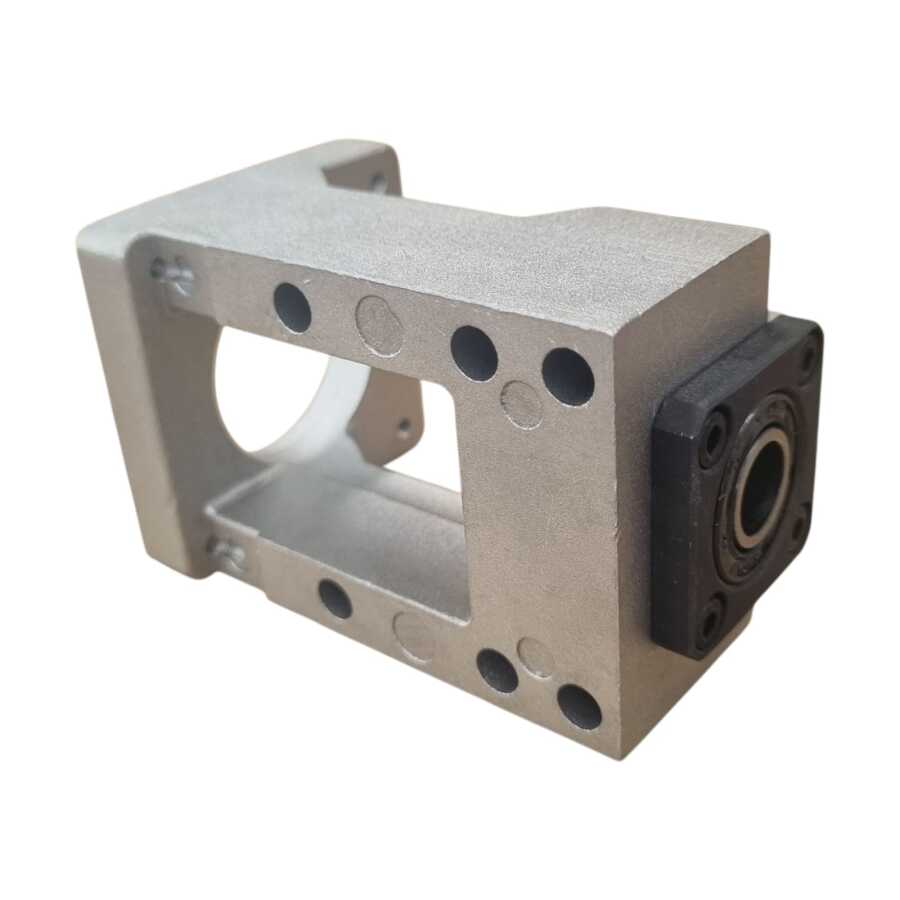

HM12-60-V serisi servo motor, 60mm flanş boyutuna sahip olup, endüstriyel standartlara (NEMA uyumlu) tam uyumluluk gösterir. Bu sayede mevcut sistemlere kolayca entegre edilebilirken, BK12 destek yatağı ile birlikte yüksek rijitlik ve titreşim sönümleme kabiliyeti sağlar. BK12, vidalı mil (ballscrew) uygulamaları için özel olarak geliştirilmiş, radyal ve eksenel yükleri yüksek hassasiyetle taşıyabilen bir destek ünitesidir. Bu kombinasyon, özellikle CNC makineleri, robotik kollar ve hassas otomasyon ekipmanlarında istenen yüksek dinamik performans, uzun ömür ve minimum bakım gereksinimi beklentilerini fazlasıyla karşılar. IP65 koruma sınıfı ile zorlu endüstriyel ortam koşullarına karşı dahi üstün dayanıklılık sergiler.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
HM12-60-V 400 Watt Servo Motor Bağlantı Seti BK12, CNC freze, torna, lazer kesim ve taşlama makineleri gibi yüksek hassasiyetli işleme merkezlerinde kritik rol oynar. Robotik kollarda ve otomasyon hücrelerinde hızlı ve doğru pozisyonlama gerektiren görevlerde, bu setin sağladığı yüksek tork, dinamik tepki ve tekrarlanabilirlik sayesinde üretim verimliliği ve parça kalitesi artırılır. Özellikle karmaşık geometrilerin işlenmesinde ve robotların hassas manipülasyonunda vazgeçilmez bir çözüm sunar.
Üretim hatlarında malzeme taşıma, ürün yerleştirme, etiketleme ve paketleme gibi süreçlerde hızlı ve senkronize hareket ihtiyacı duyan makineler için idealdir. HM12-60-V serisi, konveyör sistemleri, pick-and-place robotları ve dolum makinelerinde yüksek hızda ve hassas bir şekilde çalışarak üretim kapasitesini artırır ve duruş sürelerini minimize eder. BK12 destek yatağının sağladığı stabilite, sürekli ve kesintisiz operasyonlar için güvenilir bir temel oluşturur.
Gelişmiş servo teknolojisi sayesinde enerji tüketimini optimize ederken, hızlı tepki süresi ve yüksek hassasiyet ile üretim süreçlerinde maksimum verimlilik sağlar. Minimum duruş süresi ve artan işleme kapasitesi ile yatırım geri dönüşünü hızlandırır.
Yüksek kaliteli malzemelerden üretilen HM12-60-V motor ve BK12 destek yatağı, zorlu endüstriyel koşullar altında dahi aşınmaya ve yıpranmaya karşı üstün direnç gösterir. Bu dayanıklı yapı, uzun yıllar boyunca sorunsuz ve düşük bakım gereksinimiyle çalışmasını garanti eder.
Endüstriyel standartlara (NEMA uyumlu 60mm flanş) uygun tasarımı sayesinde mevcut otomasyon sistemlerinize hızlı ve kolay bir şekilde entegre edilebilir. Geniş sürücü uyumluluğu ve basit montaj prosedürleri ile devreye alma süresini kısaltır, operasyonel esneklik sunar.
HM12-60-V 400 Watt servo motorunuz, genellikle 220V AC tek faz veya bazı sürücü modelleriyle 380V AC üç faz besleme gerilimiyle çalışabilir. Bağlantı setindeki sürücünüzün modeline göre besleme gerilimi değişir. Ürünün teknik dokümanlarında (iOEEndoNxM0) belirtildiği üzere, bu motor için önerilen standart besleme 220V AC'dir. Doğru besleme gerilimini sürücünün giriş terminallerinden ve teknik kılavuzdan kontrol etmeniz kritik önem taşır.
HM12-60-V 400W servo motor için bağlantı setinde genellikle üç ana kabloya ihtiyacınız olur: Güç kablosu, encoder kablosu ve entegre fren varsa fren kablosu. Güç kablosu için 3x1.0 mm² veya 3x0.75 mm² (topraklı) kesitinde, ekranlı kablo önerilir. Encoder kablosu genellikle çok damarlı, ekranlı, bükümlü çiftlerden oluşan (örneğin 4-6 çift x 0.25 mm²) özel bir kablodur. Fren kablosu için ise 2x0.5 mm² veya 2x0.75 mm² kesitinde, ekranlı kablo yeterlidir. Tüm kabloların endüstriyel ortama uygun, esnek ve ekranlı olmasına dikkat edin.
Evet, teorik olarak HM12-60-V 400W motoru farklı bir marka servo sürücü ile kullanmanız mümkündür ancak bu bazı teknik uyumlulukları gerektirir. Dikkat etmeniz gerekenler: Encoder tipi ve sinyal uyumluluğu (genellikle inkremental 2500 PPR), motor parametreleri (voltaj, akım, endüktans, direnç), fren besleme voltajı ve motorun tork/hız karakteristiği. Sürücünüzün motorun nominal akımını (yaklaşık 2.5A) ve tepe akımını (yaklaşık 7.5A) karşılayabildiğinden emin olun. En sağlıklı ve garantili çözüm, setle birlikte gelen veya önerilen Mermak uyumlu sürücülerle kullanmaktır. Farklı bir sürücü kullanmadan önce mutlaka Mermak teknik servisinden destek almalısınız.
Aşırı ısınma birkaç nedenden kaynaklanabilir: Aşırı yüklenme (motorun nominal torkunun üzerine çıkılması), yanlış parametre ayarları (sürücüde motor akım veya hız loop kazançlarının yüksek olması), yetersiz soğutma (ortam sıcaklığı yüksekliği, sürücü veya motorun etrafında hava akışının engellenmesi), kablo direnci (çok uzun veya ince kablolar) veya mekanik sürtünme (rulman sorunu, bağlantı elemanlarının sıkışması). Önlemek için: Yükün motor kapasitesine (1.27 Nm nominal, 3.81 Nm tepe tork) uygun olduğundan emin olun, sürücü parametrelerini optimize edin, yeterli havalandırma sağlayın (0-45°C çalışma sıcaklığı aralığına dikkat edin) ve mekanik aksamları kontrol edin.
HM12-60-V 400W servo motorun nominal torku yaklaşık 1.27 Nm'dir ve genellikle 3000 RPM nominal hızda çalışır. Tepe torku ise nominal torkun yaklaşık 3 katı olup, 3.81 Nm'ye kadar çıkabilir. Maksimum hızı ise 5000 RPM civarındadır. Ağır yükler için yeterli olup olmadığı, uygulamanızın gerektirdiği anlık ve sürekli tork değerlerine bağlıdır. Eğer uygulamanızın sürekli tork ihtiyacı 1.27 Nm'nin üzerindeyse veya anlık tepe tork ihtiyacı 3.81 Nm'yi aşıyorsa, daha yüksek güçlü bir motor seçeneğini değerlendirmeniz gerekebilir. Detaylı tork-hız eğrisi için iOEEndoNxM0 dokümanına bakınız.
HM12-60-V 400W servo motorunuzda genellikle yüksek çözünürlüklü inkremental encoder bulunur. Ürünün teknik dokümanlarında (iOEEndoNxM0) belirtildiği üzere, standart olarak 2500 PPR (Pulse Per Revolution) veya daha yüksek çözünürlüklü bir encoder ile gelir. Bu, hassas konumlandırma ve hız kontrolü için yeterlidir. Motorun yapısı gereği harici bir encoder takmak genellikle mümkün değildir çünkü motorun performansı ve kontrolü entegre encoder üzerinden sağlanır. Eğer farklı bir geri besleme ihtiyacınız varsa, bunu sisteme harici bir doğrusal cetvel veya başka bir encoder ekleyerek ve sürücüye bağlayarak yapmanız gerekebilir.
HM12-60-V 400W motorunuzu bir PLC veya hareket kontrolcüsü ile programlamak için, öncelikle servo sürücünüzün kontrolcü ile haberleşme arayüzüne ihtiyacınız vardır. Bu genellikle Pulse/Direction, Modbus RTU/TCP, CANopen veya EtherCAT gibi protokollere sahip olabilir. PLC'den sürücüye adım/yön sinyalleri göndererek motorun konumunu ve hızını kontrol edebilirsiniz. Her sürücü modelinin kendine ait bir programlama yazılımı ve parametre listesi bulunur. Örnek bağlantı şemaları ve programlama kılavuzları, sürücünün kullanım kılavuzunda ve iOEEndoNxM0 teknik dokümanında mevcuttur. Mermak web sitesindeki teknik destek bölümünden veya teknik servisimizden detaylı şema ve uygulama örnekleri talep edebilirsiniz.
HM12-60-V 400W servo motorunuzdaki entegre fren, genellikle bir güç kesildiğinde motoru kilitleyen elektromanyetik bir yaylı frensistemidir (power-off brake). Yani, fren bobinine enerji verildiğinde serbest bırakılır, enerji kesildiğinde ise motoru kilitler. Bu, özellikle dikey eksen uygulamalarında yükün düşmesini önlemek için önemlidir. Frenleme performansı motorun ve frenin fiziksel özellikleriyle sınırlıdır ve doğrudan ayarlanamaz. Ancak sürücü üzerinden frenin devreye girme ve çıkma zamanlamaları (gecikme süreleri) ayarlanabilir. Frenin doğru çalışması için besleme voltajının (genellikle 24V DC) doğru olduğundan emin olun.
Anormal titreşim veya sesler, ciddi bir sorunun işareti olabilir. Olası nedenler: Mekanik balanssızlık (kaplin, kasnak, yük), yanlış montaj (motorun veya kaplinin eksen kaçıklığı), rulman hasarı (motorda veya yükte), sürücü parametrelerinin hatalı ayarlanması (hız veya akım döngü kazançları), gevşek bağlantılar veya kablo paraziti. Çözüm için: Öncelikle mekanik bağlantıları, kaplini ve yükün dengesini kontrol edin. Rulmanların durumunu gözden geçirin. Sürücü parametrelerini fabrika ayarlarına döndürerek veya otomatik ayarlama (auto-tuning) yaparak yeniden kalibre edin. Gerekirse Mermak teknik servisi ile iletişime geçin.
Doğru topraklama ve ekranlama, servo sistemlerinin kararlı çalışması için hayati öneme sahiptir. Tüm sistem bileşenleri (motor, sürücü, kontrolcü, makine şasisi) tek bir noktadan, düşük empedanslı bir şekilde topraklanmalıdır. Güç ve fren kabloları ile encoder kablolarının ekranları, sürücü tarafında uygun topraklama terminallerine bağlanmalıdır. Kabloların ekranlarının motor tarafında ise genellikle konnektör gövdesi üzerinden toprağa bağlanması yeterlidir. Güç ve sinyal kablolarını birbirinden ayrı kanallarda geçirin, paralel ve uzun mesafelerden kaçının. Kaliteli, ekranlı kablolar kullanmak parazitlenmeyi minimize etmenin en etkili yoludur. iOEEndoNxM0 dokümanında detaylı topraklama şemalarına ulaşabilirsiniz.
Mermak CNC olarak, HM12-60-V 400 Watt Servo Motor Bağlantı Seti BK12 için genellikle 2 yıl (ürün ve montaj hatalarına karşı) garanti süresi sunmaktayız. Garanti kapsamı, üretimden kaynaklanan malzeme ve işçilik hatalarını içerir. Kullanıcı hatası, yanlış montaj, yetkisiz müdahale, aşırı yüklenme, uygun olmayan çevre koşullarında kullanım veya doğal afetler gibi durumlar garanti kapsamı dışındadır. Garanti detayları ve şartnamesi için lütfen ürünle birlikte gelen garanti belgesini veya Mermak CNC resmi web sitesini inceleyiniz.
HM12-60-V 400 Watt Servo Motor Bağlantı Seti BK12'nin orijinal yedek parçalarını (özel kablolar, konnektörler, entegre fren bobini gibi) doğrudan Mermak CNC yetkili satış noktalarımızdan veya teknik servisimizden temin edebilirsiniz. Genellikle kritik yedek parçalarımız stoklarımızda bulunmakla birlikte, spesifik bir parça talebiniz için lütfen stok durumunu kontrol etmek amacıyla teknik servisimizle iletişime geçin. Orijinal yedek parça kullanımı, sisteminizin uzun ömürlü ve sorunsuz çalışması için önemlidir.
Motor veya sürücünüzde bir arıza meydana gelmesi durumunda, Mermak CNC teknik servisimize doğrudan telefon veya e-posta yoluyla ulaşarak destek talep edebilirsiniz. Arızayı detaylı bir şekilde açıklamanız ve mümkünse fotoğraflar veya videolarla desteklemeniz, süreci hızlandıracaktır. Teknik servis ekibimiz, ilk değerlendirmenin ardından size yol gösterecek ve gerekirse ürünün servis merkezimize gönderilmesini talep edecektir. Tahmini tamir süresi, arızanın niteliğine ve yedek parça stok durumuna göre değişmekle birlikte, genellikle 3 ila 10 iş günü arasında tamamlanmaya çalışılır. Acil durumlarda önceliklendirme yapılabilir.
HM12-60-V 400W servo motor ve bağlantı setinizin ömrünü uzatmak ve performansını korumak için düzenli bakım önemlidir. Önerilerimiz:
1. Ortam Kontrolü: Motor ve sürücünün toz, nem, yağ buharı ve aşırı sıcaklıklardan (0-45°C arası ideal) uzak, temiz ve iyi havalandırılmış bir ortamda çalıştığından emin olun.
2. Bağlantı Kontrolü: Tüm elektrik bağlantılarının (güç, encoder, fren) periyodik olarak kontrol edilip sıkı olduğundan emin olun.
3. Mekanik Kontrol: Kaplinlerin, kasnakların ve rulmanların aşınma veya hasar belirtileri açısından kontrolünü yapın, eksenel kaçıklık olmadığından emin olun.
4. Temizlik: Motorun yüzeyini ve sürücünün soğutma fanlarını düzenli olarak temizleyin.
5. Titreşim Kontrolü: Anormal titreşim veya sesler için erken teşhis ve müdahale yapın.
Bu basit adımlar, sisteminizin verimli ve uzun ömürlü çalışmasına katkı sağlayacaktır. Detaylı bakım talimatları için iOEEndoNxM0 bakım kılavuzuna başvurunuz.
