Nema 23 Step Motor Tutucu Braket Alüminyum Monoblok

Promertech Teknoloji
Yorum Yap
Yorumlar (18)
4.8 Ortalama Puan
  • 5
    14
  • 4
    4
  • 3
    0
  • 2
    0
  • 1
    0
Ürün Kodu : nema23-1
Stokta 100+ Adet Var hesaplanıyor…
503,62 TL
%59 İndirim
171,48 TL + KDV
205,78 TL Kdv Dahil
%59 İndirim
Öne Çıkan Bilgiler
En İyi Kalite En İyi Fiyat Garantisi
Birlikte Kullanılabilecek Ürünler
Nema 23 Step Motor Tutucu Braket Alüminyum Monoblok Step Motor Nema 23 1.5 Nm Step Motor Nema 23 2.2 Nm Step Motor Nema 24 3 Nm
Beğen

Tükendi

Gelince Haber Ver
Listeye Ekle Yorum Yap Fiyat Alarmı
Not Ekle
256-bit SSL & 3D Secure PCI-DSS uyumlu ödeme Aynı gün kargo* Kaskolu gönderim E-Fatura / E-Arşiv 14 gün iade / değişim Resmî firma • Vergi levhası KVKK & Gizlilik Politikası Stoktan hızlı teslim Teknik destek & garanti
Ürün Açıklaması
Nema Ölçüsü
Nema 17
Marka Promertech Teknoloji
Kategori Nema 23 Step Motor Çeşitleri
Birlikte Kullanilan Urunler
SSS
▶ Video Galeri

Nema 23 Step Motor Tutucu Braket Alüminyum Monoblok Video İçerikleri

1 video bulundu. Videoyu popup olarak izlemek için görsele tıklayın.

Nema 23 Step Motor Tutucu Braket Alüminyum Monoblok

ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

Ürün Hakkında Detaylı İnceleme

Endüstriyel otomasyon sistemlerinde hareket kontrolünün temelini oluşturan step motorlar, yüksek hassasiyet ve tekrarlanabilirlik gerektiren uygulamaların vazgeçilmezidir. Nema 23 Step Motor Tutucu Braketimiz, bu kritik motorların mekanik sistemlere güvenli, stabil ve hassas bir şekilde entegrasyonunu sağlamak üzere tasarlanmıştır. Monoblok alüminyum yapısı sayesinde, motorun operasyonel yükler altında maruz kalacağı titreşimleri minimize eder, eksenel kaymaları önler ve böylece sistemin genel performansını ve ömrünü doğrudan artırır. Bu ürün, özellikle NEMA (National Electrical Manufacturers Association) 23 standardına uygun motorların optimum performansla çalışmasını temin etmek için geliştirilmiştir.

Ürünün mühendislik yaklaşımı, yalnızca bir motoru tutmaktan öteye geçer. Yüksek mukavemetli alüminyum alaşımının CNC işleme teknolojisiyle monoblok olarak üretilmesi, malzemenin doğal rijitliğini en üst düzeye çıkarır. Bu tasarım, ağır yükler altında dahi bükülme veya deformasyon riskini ortadan kaldırarak, hassas pozisyonlama gerektiren uygulamalarda dahi milimetrik doğruluğu korur. Flanş montaj tipi sayesinde motorun yüzeye tamamen oturmasını ve tork aktarımında herhangi bir kayıp yaşanmamasını garanti eder. Korozyona karşı dirençli yüzey işlemi, zorlu endüstriyel ortam koşullarında bile uzun süreli ve sorunsuz bir kullanım vaat ederken, sistemin IP koruma seviyesinin korunmasına dolaylı yoldan destek olur.

Neden Bu Ürünü Seçmelisiniz? Öne Çıkan Avantajlar

  • Monoblok Alüminyum Yapı: Tek parça halinde işlenmiş yüksek mukavemetli alüminyum alaşım, kaynak veya birleştirme noktalarından kaynaklanabilecek zayıflıkları ortadan kaldırır; bu da brakete olağanüstü rijitlik ve titreşim sönümleme kapasitesi kazandırır, motorun çalışma ömrünü ve hassasiyetini artırır.
  • Nema 23 Standardizasyonu: Endüstriyel alanda yaygın olarak kabul görmüş Nema 23 (National Electrical Manufacturers Association) standartlarına tam uyumluluk, geniş bir step ve servo motor yelpazesiyle sorunsuz entegrasyon sağlar. Bu, tasarım ve montaj süreçlerinde esneklik ve kolaylık sunar.
  • Hassas CNC İşleme: Üretiminde kullanılan yüksek hassasiyetli CNC işleme teknolojisi, braketin tüm montaj yüzeylerinde ve delik aralıklarında mikron seviyesinde doğruluk garanti eder. Bu sayede motorun eksenel hizalaması mükemmel olur, yataklara binen yük azalır ve sistemin genel mekanik performansı optimize edilir.

Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.

Teknik Spesifikasyonlar

Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:

Teknik Parametre
Değer / Açıklama
Motor Standardı
Nema 23 (57x57mm flanş boyutlu motorlar için)
Malzeme
Yüksek Mukavemetli Alüminyum Alaşım (Örn: Al-6061 T6)
Üretim Yöntemi
CNC İşlenmiş Monoblok
Yüzey İşlemi
Korozyon Dirençli Anodizasyon (Gri / Siyah)
Montaj Tipi
Flanş Montajı (Ön Yüzey)
Boyutlar (GxYxD)
Yaklaşık 60 mm x 60 mm x 50 mm
Cıvata Delik Aralığı
47.14 mm x 47.14 mm (Nema 23 Standardı)
Motor Şaft Boşluğu Çapı
38.1 mm (Nema 23 motor şaft çıkıntısı için)
Ağırlık
Yaklaşık 160 gram
Uygulama Sıcaklığı Aralığı
-30°C ile +100°C
Tolerans Sınıfı
ISO 2768-mK (Genel Mekanik Toleranslar)
Rijitlik
Yüksek (Titreşim sönümleyici, eksenel sapmayı önleyici)
Uyumluluk
Tüm Nema 23 Step ve Servo Motorlar

Endüstriyel Uygulama Alanları

CNC Router ve İşleme Merkezleri

Yüksek hassasiyetli kesim, oyma ve frezeleme işlemleri için Nema 23 motorların işleme kafası veya eksen hareketini sağlayan kızak sistemlerine sağlam ve titreşimsiz montajı esastır. Bu braket, motorun stabilitesini artırarak işleme kalitesini doğrudan yükseltir, böylece nihai ürünün tolerans değerleri içinde kalmasını sağlar.

3D Yazıcılar ve Eklemeli İmalat Sistemleri

Katmanlı imalat süreçlerinde milimetrik doğruluk ve katman hizalaması kritik öneme sahiptir. Motorların kararlı ve titreşimsiz çalışması, baskı kalitesini ve tekrarlanabilirliği garantiler. Braket, motorların doğru hizalamasını ve uzun süreli performansını sağlayarak yüksek çözünürlüklü baskıların elde edilmesine katkıda bulunur.

Otomatik Paketleme ve Montaj Hatları

Yüksek hızda ve tekrarlanabilir hareketler gerektiren otomasyon uygulamalarında, motorların sağlam bir şekilde monte edilmesi, sistemin genel verimliliği, duruş süresinin azaltılması ve üretim kalitesinin korunması için hayati öneme sahiptir. Braket, sürekli operasyonlarda dahi motorun güvenli ve stabil kalmasını sağlar.

Lazer Kesim ve Markalama Makineleri

Lazer kafasının veya iş parçasının hassas pozisyonlandırılması için Nema 23 motorların stabil bir şekilde tutulması gerekir. Bu braket, yüksek hızlı ve ivmeli hareketlerde dahi motorun yerinden oynamamasını sağlayarak, kesim ve markalama doğruluğunu maksimize eder ve ürün kusurlarını minimize eder.

Operasyonel Avantajlar

Yüksek Verimlilik

Hassas motor montajı sayesinde, sistemdeki sürtünme ve titreşim kayıpları minimize edilir. Bu, motorun daha az enerji harcayarak aynı performansı vermesini sağlar, işletme maliyetlerini düşürür ve sistemin genel enerji verimliliğini artırarak operasyonel karlılığa doğrudan katkıda bulunur.

Uzun Kullanım Ömrü

Yüksek kaliteli alüminyum alaşımının üstün korozyon direnci ve monoblok yapının mekanik yorulmaya karşı dayanıklılığı, braketin zorlu endüstriyel koşullarda dahi uzun yıllar sorunsuz çalışmasını garanti eder. Bu, bakım maliyetlerini azaltır ve sistemin toplam sahip olma maliyetini (TCO) optimize eder.

Kolay Entegrasyon

Nema 23 standardına tam uyumlu tasarımı ve üniversal montaj delikleri, farklı marka ve modellerdeki step ve servo motorlarla hızlı ve sorunsuz bir entegrasyon imkanı sunar. Basit cıvata bağlantıları ile kurulum süresini kısaltır ve devreye alma işlemlerini kolaylaştırarak mühendislik zamanından tasarruf sağlar.

Mermak CNC güvencesiyle sunulan Nema 23 Step Motor Tutucu Braket, endüstriyel otomasyon projelerinizde aradığınız stabilite, hassasiyet ve dayanıklılığı bir arada sunar. Mühendislik kalitesiyle üretilmiş bu ürün, sistemlerinizin performansını artırırken, uzun ömürlü ve sorunsuz bir operasyonel deneyim vaat eder. Yatırımınızın karşılığını fazlasıyla almak ve projelerinizde en yüksek verimi elde etmek için Mermak CNC kalitesine güvenin.

Birlikte Kullanilabilecek Urunler

60PLF5 Nema23 ve Nema24 Planet Redüktörü 1/5
60PLF10 Planet Redüktör Nema23 ve Nema24 1/10 Nema23
Step Motor Nema 23 2.2 Nm
Step Motor Nema 23 1.5 Nm
Step Motor Nema 23 1.47 Nm 57Bhp79
Step Motor Nema 24 3 Nm
?
Bu Parça Nedir ? Ne İşe Yarar? Nasıl Kullanılır? Özellikleri Nelerdir ? Nasıl Bağlanır ? ▼
? Nema 23 Step Motor Tutucu Braket Alümiyum Monoblok teknik özellikleri
Nema 23 Step Motor Tutucu Braket Alümiyum Monoblok nasıl bağlanır
Nema 23 Step Motor Tutucu Braket Alümiyum Monoblok kullanım amacı
Nema 23 Step Motor Tutucu Braket Alümiyum Monoblok nedir
Nema 23 Step Motor Tutucu Braket Alümiyum Monoblok montaj
Nema 23 Step Motor Tutucu Braket Alüminyum Monoblok – Teknik ve Kullanım Bilgisi


1. Ürün Tanımı ve Amacı:

Nema 23 Step Motor Tutucu Braket Alüminyum Monoblok, Nema 23 standardındaki step motorların mekanik olarak sabitlenmesi ve güvenli şekilde makine gövdesine veya hareketli birimlere montajı için tasarlanmış bir bağlantı aparatıdır. CNC router, 3D yazıcı, otomasyon ve robotik uygulamalarda step motorun sabit ve titreşimsiz çalışmasını sağlar.

2. Temel Özellikleri:

- Malzeme: Yüksek mukavemetli alüminyum monoblok yapı
- Uyum: Nema 23 standardındaki (flanş ölçüsü 57x57 mm) tüm step motorlar
- Sağlamlık: Tek parça alüminyumdan üretildiği için yüksek rijitlik ve uzun ömür
- Montaj Delikleri: Nema 23 motorun ön kapak montaj deliklerine ve yüzeye sabitleme için standart delik düzeni
- Korozyona ve deformasyona karşı dayanıklı
- Hafif ve titreşimi minimize eden yapı

3. Kullanım Alanları:

- CNC router ve freze makineleri
- 3D yazıcılar
- Lazer kesim makineleri
- Otomasyon ve robotik sistemler
- Endüstriyel pozisyonlama uygulamaları

4. Montaj ve Bağlantı Şekli:

- Step motorun ön flanşındaki dört adet montaj deliği, braketteki karşılık gelen deliklere hizalanır.
- Motor, genellikle M4 veya M5 cıvatalar ile brakete sabitlenir.
- Braketin alt veya arka kısmındaki montaj delikleri kullanılarak, braket makine gövdesine veya istenen yüzeye vidalanır.
- Montaj sırasında tüm bağlantı elemanlarının sıkı ve düzgün şekilde sabitlendiğinden emin olunmalıdır.
- Titreşim ve yanlış hizalamayı önlemek için yüzeylerin temiz ve düzgün olması gerekir.

5. Montajda Dikkat Edilmesi Gerekenler:

- Motorun flanş ve braket deliklerinin tam hizalı olmasına dikkat edin.
- Tüm vidalar uygun torkta sıkılmalı, gevşek bağlantı bırakılmamalıdır.
- Braketin monte edileceği yüzey düz ve sağlam olmalıdır.
- Titreşimli ortamlarda braket ile yüzey arasına uygun sönümleyici (kauçuk takoz vb.) eklenebilir.

6. Kısaca Pratik Montaj Adımları:

1. Step motorunuzu brakete yerleştirin ve motorun montaj deliklerini braketteki deliklerle hizalayın.
2. Uygun boyda cıvatalar ile motoru brakete sabitleyin.
3. Braketi, makinenizin gövdesine veya istenen montaj yüzeyine yerleştirin.
4. Braketin altındaki veya arkasındaki deliklerden uygun cıvatalarla sabitleyin.
5. Tüm bağlantıların sıkılığını ve hizasını kontrol edin.

Not:

Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol ediniz. Teknik destek veya uyumluluk konusunda ilave sorularınız için Mermak CNC teknik ekibine danışabilirsiniz.

Kaynak: Mermak CNC ürün teknik dokümantasyonu ve ürün açıklamaları.



Aradığınızı bulamadınız mı?
Whatsapp Destek Hattına Sor

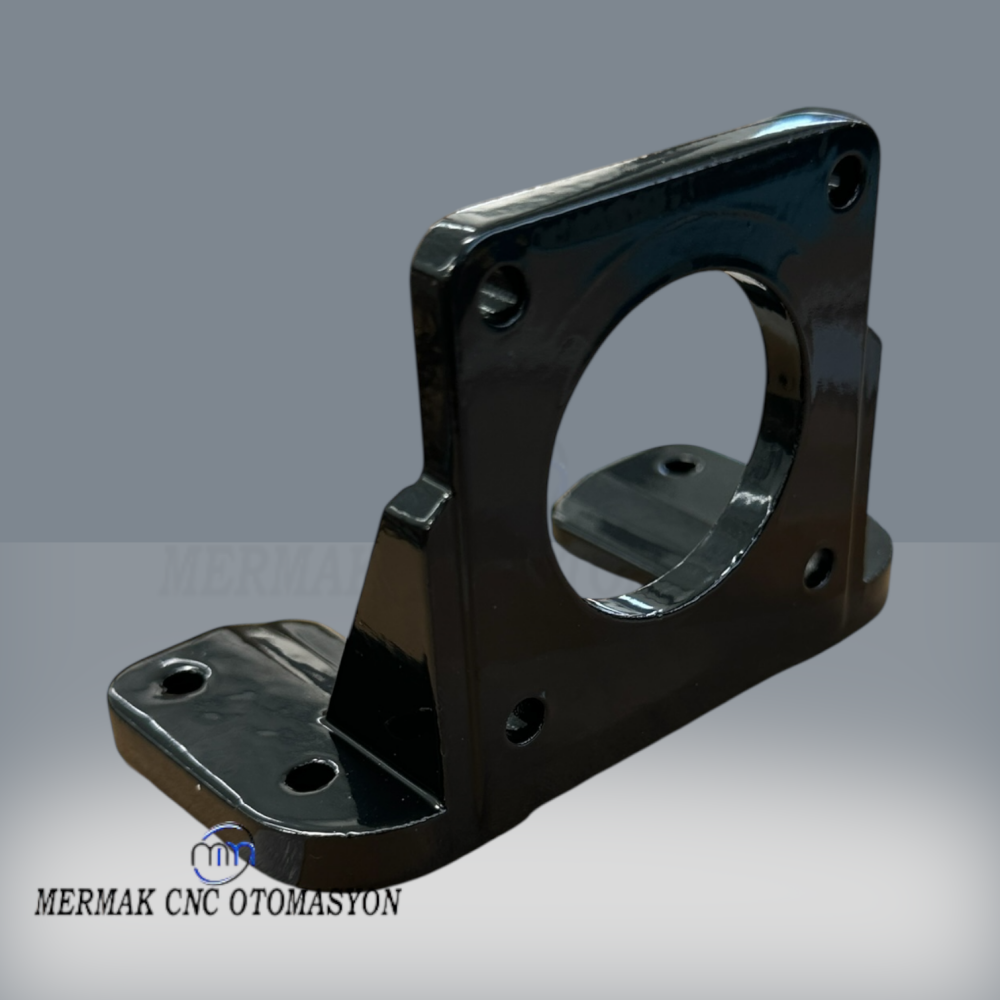

Nema 23 Step Motor Tutucu Braket Alüminyum Monoblok - 1
