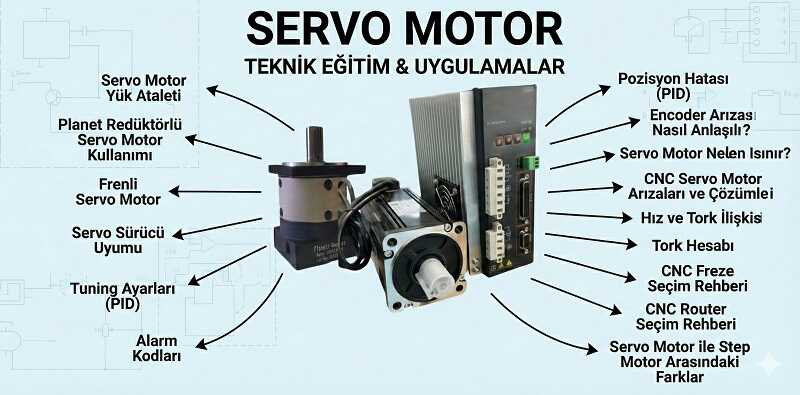

Servo Motor ve Servo Sürücü Uyumu Nasıl Sağlanır? MERMAK CNC Rehberi

MERMAK CNC Uygulamalarında Servo Sistem Uyumu Neden Kritik?

MERMAK CNC gibi hassas makineler, mikron seviyesinde doğruluk, yüksek dinamik tepki ve kesintisiz çalışma gerektirir. Bir servo motor ile sürücüsü arasındaki uyumsuzluk, sadece performans düşüklüğüne değil, aynı zamanda sistem arızalarına, üretim hatalarına ve enerji israfına yol açabilir. Uyumlu bir sistem, makinenin ömrünü uzatır, bakım maliyetlerini düşürür ve en önemlisi, üretkenliği ve iş kalitesini artırır. Özellikle **CNC Router ve Mini CNC** gibi sistemlerde hareket hassasiyeti, üretilen parçanın kalitesini doğrudan etkiler.

Akım ve Voltaj Uyumu: Servo Gücünün Temeli

Servo motor ve sürücü uyumunun ilk ve en temel adımı, elektriksel parametrelerin eşleşmesidir. Sürücü, motorun nominal ve tepe akım gereksinimlerini karşılayabilecek kapasitede olmalıdır. Eğer sürücünün sürekli akım kapasitesi motorun nominal akımından düşükse, motor tam gücünde çalışamaz ve sürücü aşırı ısınabilir. Aynı şekilde, sürücünün sağladığı tepe akım, motorun ani hızlanma ve yavaşlama anlarında ihtiyaç duyduğu tepe akımı karşılamalıdır.

Voltaj uyumu da benzer şekilde önemlidir. Motorun çalışma voltaj aralığı, sürücünün çıkış voltaj aralığı ile uyumlu olmalıdır. Genellikle **AC servo motor** sistemlerinde kullanılan 220V veya 380V besleme gerilimleri, hem motor hem de sürücü tarafından desteklenmelidir. Ayrıca, özellikle dikey eksenlerde kullanılan **frenli servo motor** modellerinde, frenin doğru şekilde kontrol edilmesi için sürücünün fren çıkış sinyallerini desteklemesi ve uygun akım/voltaj sağlaması gerekir. Bu elektriksel uyumsuzluklar, sistemin kararsız çalışmasına, motorun titremesine veya beklenen performansı sunamamasına neden olabilir.

Encoder Uyumu: Hassas Konumlandırmanın Anahtarı

Servo sistemlerin en önemli özelliklerinden biri, kapalı döngü kontrol yapısıdır. Bu yapı, motorun anlık konum ve hız bilgilerini sürücüye geri bildiren encoder (geri besleme ünitesi) sayesinde sağlanır. Encoder uyumu, hem fiziksel hem de elektriksel olarak kritik öneme sahiptir:

• Tip Uyumu: Motor üzerindeki encoder tipi (artımsal, mutlak, resolver vb.) sürücünün desteklediği encoder tipiyle eşleşmelidir. Modern servo sürücüler genellikle çeşitli encoder tiplerini desteklese de, özellikle yüksek çözünürlüklü ve özel haberleşme protokollerine sahip (SSI, BiSS, EnDat gibi) encoder'lar için sürücünün bu protokolleri desteklemesi şarttır.
• Çözünürlük: Encoder'ın çözünürlüğü, sistemin elde edebileceği minimum hareket adımı ve konumlandırma hassasiyetini belirler. Sürücü, encoder'dan gelen yüksek çözünürlüklü sinyalleri işleyebilmeli ve bu bilgiyi doğru bir şekilde yorumlayabilmelidir.
• Kablolama ve Gürültü: Encoder kabloları, yüksek frekanslı sinyaller taşıdığı için elektromanyetik gürültüye karşı korumalı (shielded) olmalı ve doğru şekilde bağlanmalıdır. MERMAK CNC, bu tür hassas bağlantılar için kaliteli kablo ve konnektör kullanımını önermektedir.

Haberleşme Protokolü ve Kontrol Uyumu: CNC Sistem Entegrasyonu

Servo sürücüler, genellikle üst seviye bir kontrolör (PLC, CNC kontrol kartı) ile haberleşir. Bu haberleşmenin sorunsuz olması için hem sürücü hem de kontrolör aynı haberleşme protokolünü kullanmalıdır. Endüstriyel alanda yaygın olarak kullanılan bazı protokoller şunlardır:

• Pulse/Direction: En basit ve yaygın haberleşme yöntemidir. Sürücüye darbe (pulse) ve yön (direction) sinyalleri gönderilerek motorun hareketi kontrol edilir.
• Analog: Hız veya tork kontrolü için ±10V gibi analog sinyaller kullanılır.
• Endüstriyel Ethernet Protokolleri (EtherCAT, Profinet, Ethernet/IP): Yüksek hızlı, senkronize ve deterministik haberleşme sağlayarak çok eksenli CNC sistemlerinde üstün performans sunar. Özellikle MERMAK CNC gibi karmaşık makinelerde, bu protokoller sistemin genel tepki süresini ve hassasiyetini artırır.
• Fieldbus Protokolleri (CANopen, Modbus RTU): Daha düşük hızlı ancak güvenilir haberleşme için kullanılır.

MERMAK CNC olarak, seçilen **CNC kontrol kartları** ile servo sürücülerin haberleşme protokollerinin tam uyumlu olmasını sağlamak, sistem entegrasyonunun ve performansının temelidir. Uyumsuz bir protokol, sistemin hiç çalışmamasına veya hatalı çalışmasına neden olabilir.

MERMAK CNC İçin Doğru Servo Motor ve Sürücü Seçimi

Doğru uyumu sağlamanın en iyi yolu, projenin başından itibaren doğru motor ve sürücüyü seçmektir. Bu seçimde dikkate alınması gereken başlıca faktörler şunlardır:

• Uygulama Gereksinimleri: Gerekli hız, tork, ivmelenme, konumlandırma hassasiyeti ve çevrim süresi gibi parametreler belirlenmelidir.
• Mekanik Yük: Hareket ettirilecek yükün ataleti, sürtünme kuvvetleri ve dış kuvvetler hesaplanmalıdır. Bu hesaplamalar, motorun tork ve atalet gereksinimlerini belirler. Bu noktada, **vidali mil** ve **lineer ray ve arabalar** gibi hareket sistemi elemanlarının dinamikleri büyük önem taşır.
• Çevresel Koşullar: Çalışma ortamının sıcaklığı, nem oranı, toz ve titreşim gibi faktörler, motor ve sürücünün IP koruma sınıfını ve soğutma gereksinimlerini etkiler.
• Maliyet ve Verimlilik: Performans gereksinimlerini karşılayan en uygun maliyetli ve enerji verimli çözümü bulmak önemlidir. Unutulmamalıdır ki, **step motor ve sürücüler** de bazı uygulamalar için maliyet-etkin bir alternatif olabilir, ancak servo sistemlerin sunduğu hassasiyet ve dinamizm genellikle daha yüksek performans gerektiren CNC uygulamalarında tercih sebebidir.

Mekanik Uygunluk ve Redüktör Entegrasyonu

Motorun mekanik olarak monte edileceği yere uygun flanş boyutuna ve şaft çapına sahip olması gerekir. Ayrıca, motorun tork kapasitesini artırmak veya atalet uyumunu sağlamak için **planet redüktörler** kullanılması gerekebilir. MERMAK CNC olarak sunduğumuz **servo motor planet redüktörler**, bu uyumu sağlamak ve sistemin mekanik verimliliğini artırmak için özel olarak tasarlanmıştır. Redüktör seçimi, motorun ve yükün atalet oranının optimize edilmesinde kritik rol oynar.

MERMAK CNC'de Servo Sistem Performansını Optimize Etme

Doğru motor ve sürücü seçimi kadar, sistemin doğru şekilde ayarlanması (tuning) da önemlidir. Servo sürücüler, genellikle otomatik tuning (otomatik ayar) özelliklerine sahip olsa da, optimum performans için manuel ince ayarlar gerekebilir. Bu ayarlar, sistemin kararlılığını, tepki süresini ve konumlandırma hassasiyetini doğrudan etkiler. MERMAK CNC mühendisleri, sistemlerimizin her zaman en yüksek performansta çalışması için bu ayarları titizlikle yapar.

Ayrıca, CNC makinelerinde kesme işlemlerini gerçekleştiren **spindle motor** ve ona güç veren **spindle motor sürücü** gibi diğer anahtar bileşenlerin de genel sistemle uyumu, makinenin genel verimliliği için hayati öneme sahiptir. Tüm bu bileşenlerin birbiriyle uyumlu ve senkronize çalışması, MERMAK CNC'nin yüksek kaliteli ve güvenilir çözümler sunmasının temelini oluşturur.

Sonuç: MERMAK CNC ile Güvenilir Servo Çözümler

Servo motor ve servo sürücü uyumu, bir CNC makinesinin kalbi gibidir. MERMAK CNC olarak, bu uyumun sağlanması için gerekli tüm teknik bilgiye, tecrübeye ve ürün yelpazesine sahibiz. Elektriksel parametrelerden haberleşme protokollerine, encoder tiplerinden mekanik entegrasyona kadar her detayı dikkatle ele alarak, müşterilerimize en verimli ve güvenilir **servo motor ve sürücüler** çözümlerini sunmayı taahhüt ediyoruz. İster yeni bir makine kurulumu ister mevcut sisteminizin yükseltilmesi olsun, MERMAK CNC uzmanlığı ile sistemlerinizin sorunsuz ve yüksek performanslı çalışacağından emin olabilirsiniz.
