Yüksek Hassasiyetli Endüstriyel Otomasyon Uygulamaları İçin Teknik İnceleme

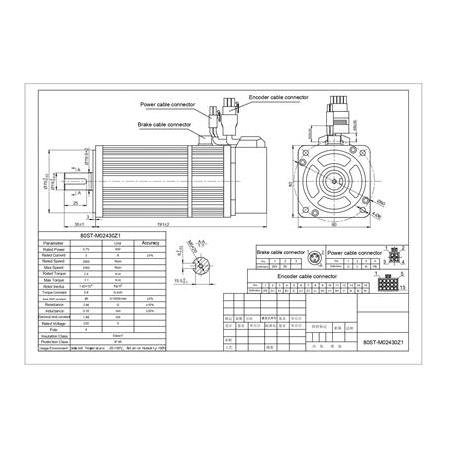

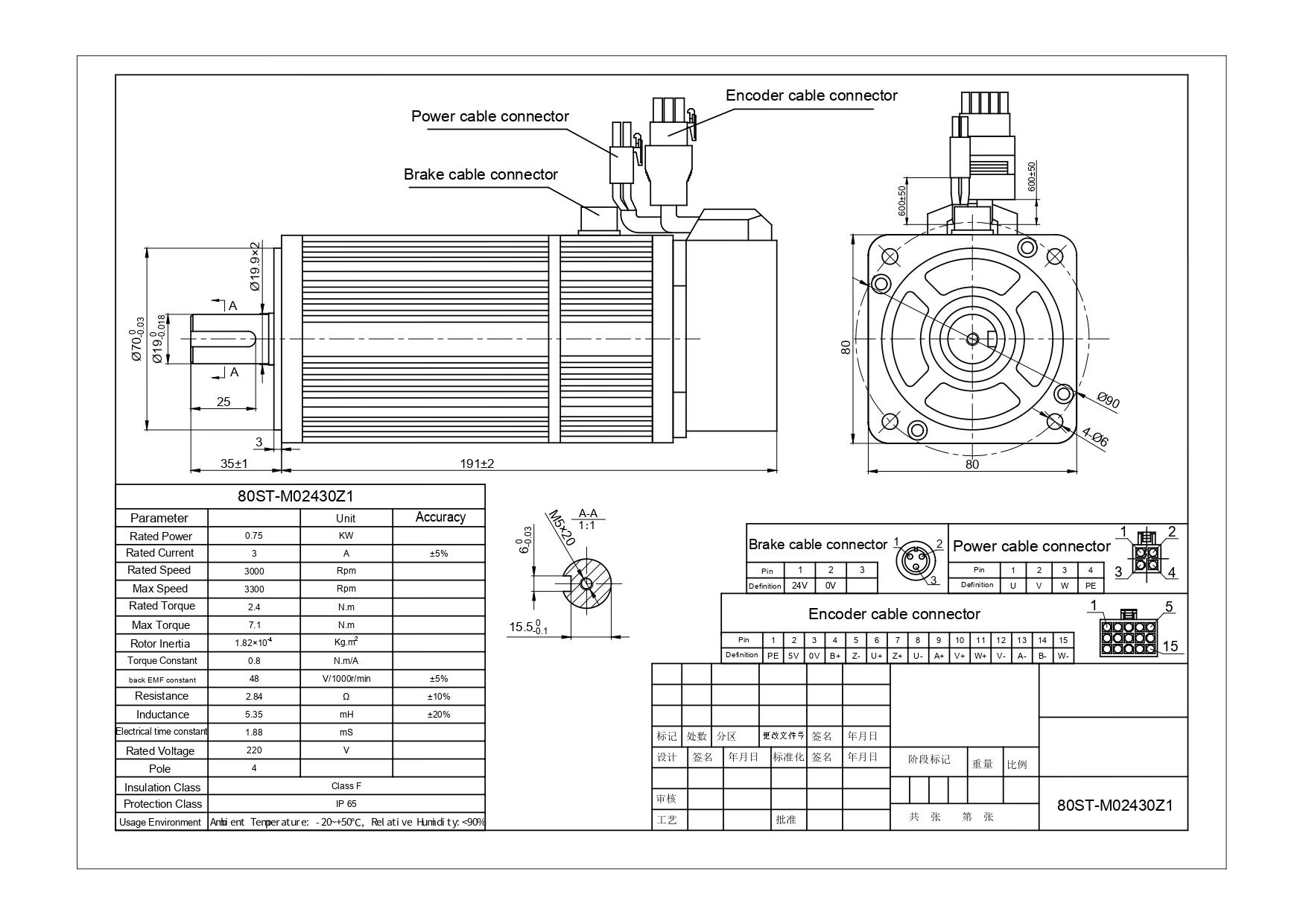

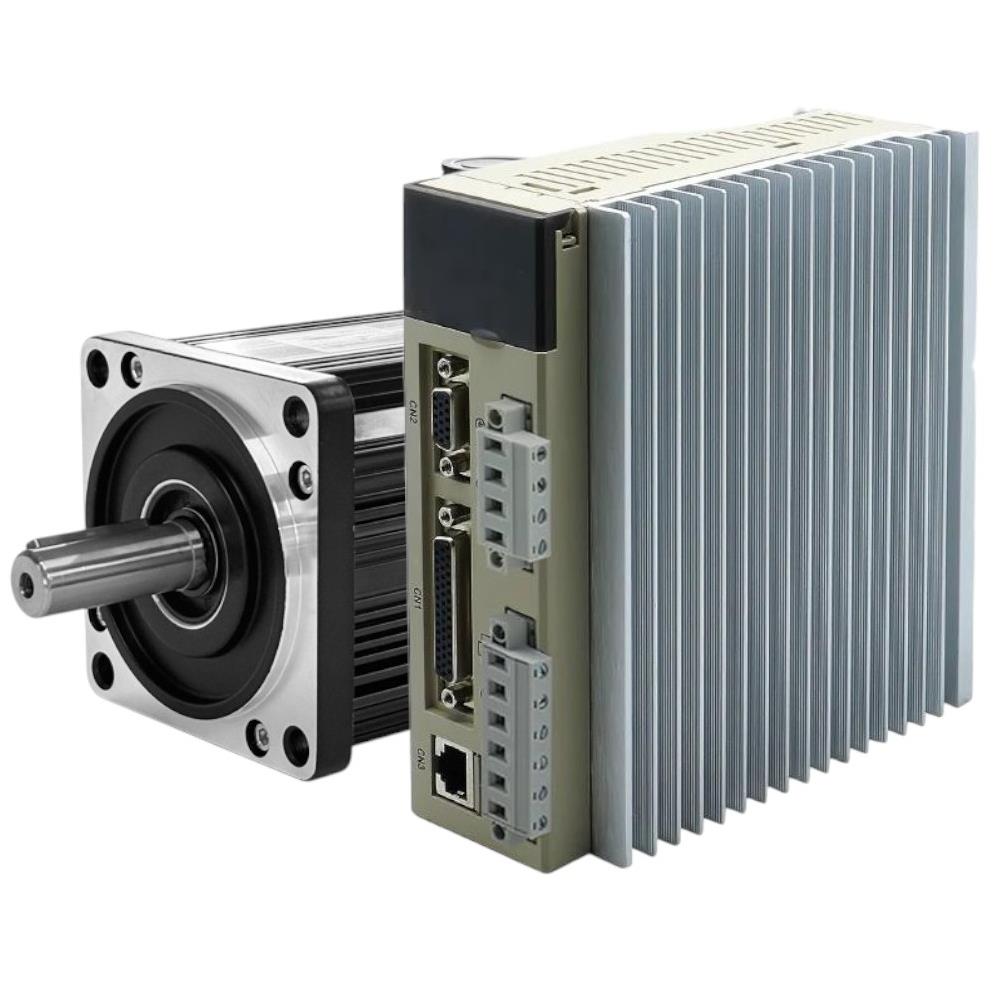

Jss markasına ait 80ST-M02430Z1 kodlu 750W gücündeki frenli AC servo motor ve T3L-L20F-RABN model servo sürücüden oluşan bu set, endüstriyel otomasyon sistemlerinde yüksek hassasiyet, dinamik kontrol ve üstün güvenilirlik sağlamak üzere tasarlanmıştır. Kapalı döngü (closed-loop) kontrol prensibiyle çalışan bu sistem, entegre 2500 PPR artımlı enkoder sayesinde motor milinin konumunu, hızını ve torkunu anlık ve hassas bir şekilde izleyerek, belirlenen çalışma parametrelerine milisaniyeler içinde ulaşır ve bu parametreleri kararlı bir şekilde korur. Bu entegre çözüm, motorun yanı sıra 10 metrelik güç ve enkoder kablolarını da içererek, kurulum sürecini basitleştiren eksiksiz bir paket sunar.
Özellikle yükün güvenli bir şekilde tutulması, ani duruşlar veya enerji kesintisi durumlarında pozisyonun korunması kritik olan uygulamalar için ideal olan dahili elektromanyetik fren mekanizması, hem operasyonel güvenliği artırır hem de dikey eksenlerde veya eğimli yüzeylerde çalışan makinelerde yükün geri kaymasını etkin bir şekilde engeller. Motorun IP65 koruma sınıfı, zorlu endüstriyel ortam koşullarına (toz, su jetleri) karşı yüksek dayanıklılık göstererek, takım tezgahlarından robotik sistemlere, ambalaj makinelerinden konveyör hatlarına kadar geniş bir yelpazede performans ve uzun ömürlülük vaat eder. Bu set, modern otomasyon gereksinimlerini karşılamak üzere tasarlanmış, yüksek verimli ve güvenilir bir hareket kontrol çözümüdür.
Bu servo motor seti, yüksek çözünürlüklü 2500 PPR artımlı enkoderi sayesinde milimetrenin altındaki hassasiyetlerde dahi tekrarlanabilir ve kararlı hareket kontrolü sağlar. Kapalı döngü kontrol mimarisi, yük değişimlerinde veya dış bozucu etkilerde dahi istenen pozisyon, hız ve tork parametrelerini anlık olarak düzelterek yüksek performans sürekliliği sunar. Bu özellik, özellikle karmaşık ve hassas hareket profilleri gerektiren uygulamalar için kritik öneme sahiptir.
Entegre elektromanyetik fren mekanizması, motorun enerjisi kesildiğinde veya acil durumlarda motor milini güvenli bir şekilde kilitleyerek yükün hareket etmesini engeller. Bu özellik, özellikle dikey eksen uygulamalarında (örneğin, Z ekseni hareketleri) yükün yerçekimi etkisiyle geri kaymasını önleyerek hem iş güvenliğini artırır hem de pozisyonlama hassasiyetini korur. Frenin hızlı tepki süresi, acil durumlarda sistemin güvenliğini maksimize eder.
80ST-M02430Z1 servo motor, IP65 koruma sınıfına sahiptir. Bu sınıflandırma, motorun toz girişine karşı tamamen korunduğunu ve düşük basınçlı su jetlerine karşı dayanıklı olduğunu gösterir. Bu sayede, talaşlı imalat ortamları, nemli veya tozlu üretim hatları gibi zorlu endüstriyel koşullarda dahi motorun iç bileşenleri korunur. Bu dayanıklılık, motorun ömrünü uzatır ve bakım maliyetlerini düşürürken, sürekli ve güvenilir bir çalışma performansı sağlar.
Jss 750W frenli AC servo motor seti, geniş bir yelpazede yüksek hassasiyet ve güvenilirlik gerektiren endüstriyel otomasyon uygulamalarında kullanılmak üzere tasarlanmıştır. Başlıca uygulama alanları şunlardır:
Bir servo motor setinin seçimi, uygulamanın gerektirdiği tork, hız, atalet ve pozisyonlama hassasiyeti gibi temel mühendislik parametrelerine dayanmalıdır. 80ST-M02430Z1 gibi bir 750W frenli servo motor, 2.4 N·m anma torku ve 2500 PPR enkoder çözünürlüğü ile belirli bir performans aralığı sunar. Ancak, uygulamanın toplam yük ataleti, hızlanma/yavaşlama süreleri, çevrim zamanları ve dış yük profili gibi faktörler, motorun yeterliliğini belirlemede kritik rol oynar. Gerekirse, torku artırmak veya ataleti uyumlamak için redüktör kullanımı değerlendirilmelidir. Ayrıca, sürücünün (T3L-L20F-RABN) motorla uyumu, PID kazanç ayarları ve iletişim protokolleri, sistemin genel performansını doğrudan etkiler. Doğru seçim, sistemin verimliliğini, ömrünü ve güvenilirliğini maksimize ederken, beklenmedik arızaların ve performans kayıplarının önüne geçer.
80ST-M02430Z1 modelinin anma torku 2.4 N·m'dir. Anma torku, motorun sürekli olarak güvenli bir şekilde üretebileceği maksimum tork değerini ifade eder. Bu değer, uygulamanızın sürekli yük gereksinimlerini karşılayıp karşılamadığını belirlemede kritik bir parametredir. Kısa süreli tepe torkları bu değerden daha yüksek olabilir ancak sürekli çalışma için anma torku esas alınmalıdır. Projenizin dinamiklerini ve yük ataletini bu değerle karşılaştırmanız önerilir.
Entegre elektromanyetik fren, motorun enerjisi kesildiğinde veya acil durumlarda motor milini mekanik olarak kilitleyerek yükün hareket etmesini engeller. Genellikle 24V DC ile enerjilendirildiğinde fren serbest bırakılır ve motor milinin dönmesine izin verilir. Enerji kesildiğinde ise bir yay kuvvetiyle devreye girerek mili sabitler. Bu özellik, özellikle dikey eksenlerde yükün yerçekimi etkisiyle geri kaymasını önlemek ve pozisyonu güvenli bir şekilde korumak için hayati öneme sahiptir, böylece iş güvenliği ve hassasiyet artırılır.
2500 PPR (Pulse Per Revolution) artımlı enkoder, motor milinin her bir tam turunda 2500 darbe üreterek sürücüye geri bildirim sağlar. Bu yüksek çözünürlük, motor milinin açısal konumunu çok küçük adımlarla izlemeyi ve kontrol etmeyi mümkün kılar. Sürücü, bu darbeleri sayarak motorun anlık pozisyonunu, hızını ve ivmesini hassas bir şekilde belirler. Sonuç olarak, makinenizin pozisyonlama, hız ve tork kontrolünde yüksek hassasiyet ve tekrarlanabilirlik elde edilir, bu da özellikle hassas işleme ve konumlandırma gerektiren uygulamalar için kritik bir avantajdır.
Ürünle birlikte gelen 10 metrelik güç ve enkoder kabloları, optimum performans ve sinyal bütünlüğü için tasarlanmıştır. Daha uzun güç kabloları kullanıldığında, özellikle yüksek akım çekildiğinde gerilim düşümü yaşanabilir, bu da motorun tam gücüne ulaşmasını engelleyebilir. Enkoder kablolarında ise, uzunluk arttıkça elektriksel gürültüye karşı hassasiyet artar ve sinyal bütünlüğü kaybı yaşanabilir, bu da pozisyonlama hatalarına yol açabilir. Uzun kablo ihtiyacında, daha kalın kesitli ve iyi ekranlanmış endüstriyel sınıf kabloların kullanılması ve sinyal bütünlüğünü koruyucu önlemler (ferrit çekirdekler, doğru topraklama) alınması önerilir. Aksi takdirde sistem performansı ve kararlılığı olumsuz etkilenebilir.

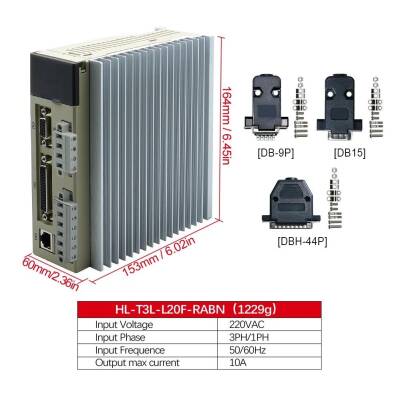

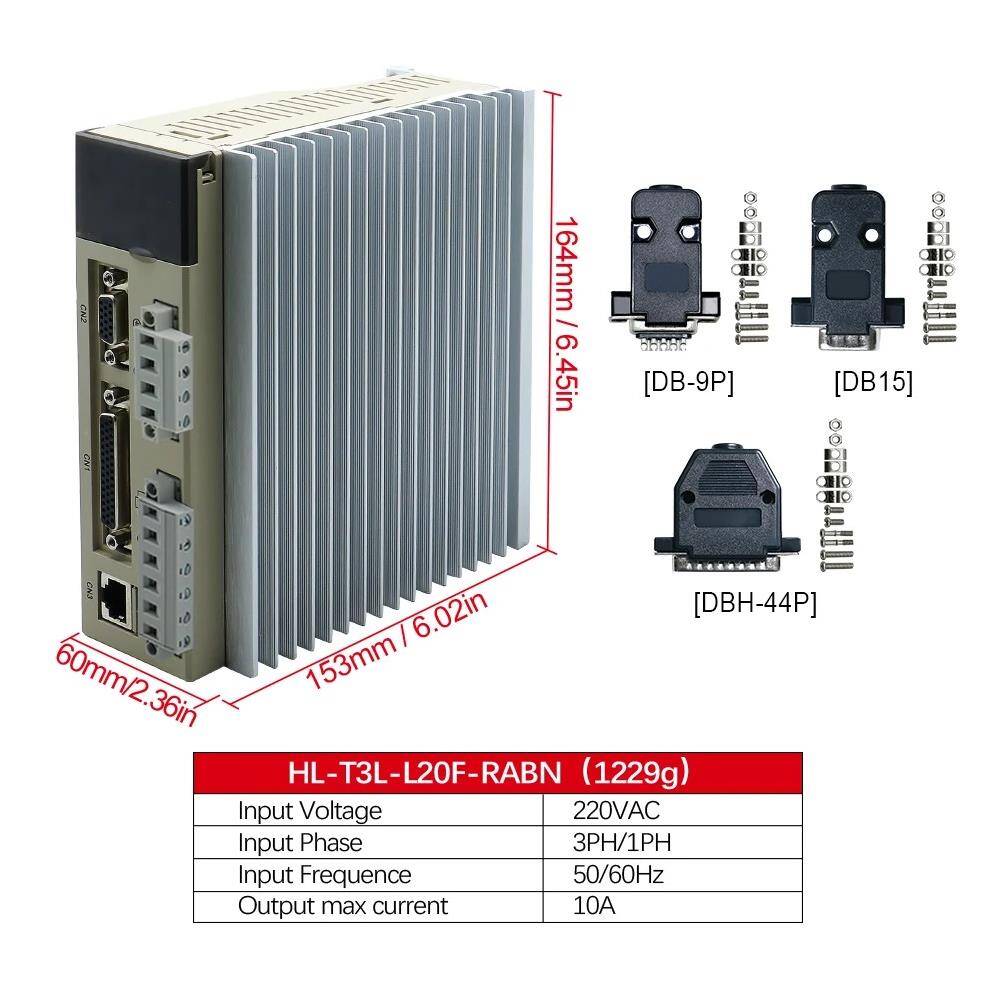

Bu Firenli 750 watt servo motor seti, 80ST-M02430Z1 model kalıcı mıknatıslı senkron motor ile T3L-L20F-RABN model servo sürücüyü bir araya getirerek, endüstriyel otomasyon uygulamaları için tasarlanmış yüksek performanslı bir kapalı döngü hareket kontrol sistemi sunar. 80ST-M02430Z1 motor, entegre enkoder geri beslemesi sayesinde hassas açısal konum, hız ve tork kontrolü sağlarken, T3L-L20F-RABN servo sürücü ise motorun dinamik tepkisini, yüksek tekrarlanabilirliğini ve kararlı çalışmasını temin eden güç elektroniği, kontrol algoritmaları ve iletişim arayüzlerini barındırır; bu kombinasyon, CNC makineleri, robotik sistemler, paketleme ve malzeme taşıma gibi yüksek hassasiyet gerektiren uygulamalarda kritik öneme sahiptir.
Bu 80ST-M02430Z1 kodlu servo motor, 220V AC anma gerilimi ile çalışmak üzere tasarlanmıştır. Sürücünüzü bu gerilime uygun olarak bağlamanız gerekmektedir. Lütfen sürücü bağlantı şemasını kontrol ediniz.
Motorun normal çalışma sırasında ısınması beklenen bir durumdur. Ancak el yakacak kadar aşırı ısınma, genellikle aşırı yüklenme, yanlış sürücü ayarları (PID değerleri), yetersiz havalandırma veya mekanik sürtünme gibi nedenlerden kaynaklanabilir. Ortalama sürekli çalışma sıcaklığı genellikle 60-70°C civarındadır. Sistemi kontrol etmenizi veya teknik destek almanızı öneririz.
80ST-M02430Z1 modelinin 2.4 N·m anma torku, 750W gücündeki bir motor için standart bir değerdir. Uygulamanızın dinamiklerini (hızlanma, yük, hareket mesafesi) göz önünde bulundurarak yeterliliğini değerlendirmelisiniz. Daha yüksek tork ihtiyacınız olursa, redüktör (dişli kutusu) kullanarak torku artırabilir veya daha yüksek torklu bir motor modeline yönelebilirsiniz.
10 metrelik kablolar optimum performans için tasarlanmıştır. Daha uzun kablo kullanmanız durumunda özellikle güç kablosunda gerilim düşümü, encoder kablosunda ise sinyal bütünlüğü ve gürültü sorunları yaşanabilir. Uzun kablo kullanacaksanız, daha kalın kesitli güç kablosu ve ekranlaması çok iyi olan encoder kablosu tercih etmeli, mümkünse profesyonel destek almalısınız.
2500 PPR artımlı encoder, A/B/Z fazları ve invert (ters) sinyalleri ile çalışır. Kontrolcünüzün bu sinyalleri okuyabilmesi gerekir. +5V veya +24V sinyal kablosu seçeneği, kontrolcünüzün giriş sinyal seviyesine göre ayarlanır. Endüstriyel ortamlarda gürültüye karşı daha dayanıklı olduğu için genellikle +24V tercih edilir, ancak kontrolcünüzün desteklediği voltaj seviyesini kullanmalısınız.
Evet, 80ST-M02430Z1'deki dahili fren, güç kesildiğinde motor milini kilitleyen "power-off" tipidir. Bu, özellikle dikey eksenlerde veya yükün düşmemesi gereken durumlarda güvenlik sağlar. Normal duruşlarda frenin ne zaman ve nasıl devreye gireceği servo sürücü ayarları ile belirlenebilir ve genellikle motor durduktan sonra veya belirli bir hızın altına düştüğünde aktifleşir.
IP65 koruma sınıfı, motorun tamamen toz geçirmez olduğunu ve düşük basınçlı su jetlerine (her yönden) karşı korunduğunu gösterir. Bu sayede endüstriyel ortamlarda, tozlu veya hafif nemli koşullarda güvenle kullanılabilir. Ancak suya batırma veya yüksek basınçlı yıkama için uygun değildir; belirli seviyelerde nem ve toza karşı dayanıklıdır.
Bu motor, endüstriyel robotlar, otomasyon ekipmanları, hassas pozisyonlama gerektiren konveyör sistemleri ve diğer hareket kontrol uygulamalarında yaygın olarak kullanılır. Arduino gibi mikrodenetleyicilerle doğrudan sürülemez; bir servo sürücü (driver) aracılığıyla step/direction veya analog sinyal ile kontrol edilmelidir. Arduino, bu sürücüye komut göndermek için kullanılabilir.
Motorun mil çapı 19 mm, bu model için standarttır ve değiştirilemez. Bağlayacağınız mekanik aksamın veya kaplinin 19 mm mil çapına uygun olması gerekmektedir. Doğru hizalama ve sıkı bir bağlantı, performans ve motor ömrü için kritiktir. Uygun kaplin seçimi için mekanik tasarımınıza göre destek alabilirsiniz.
Mermak CNC olarak ürünlerimize standart bir garanti süresi sağlıyoruz. Garanti, üretimden kaynaklanan hataları ve malzeme kusurlarını kapsar. Yanlış bağlantı, aşırı yüklenme, yetkisiz müdahale veya uygun olmayan çevre koşullarında kullanım gibi kullanıcı hataları garanti kapsamı dışındadır. Detaylı garanti koşulları için satış sonrası birimimizle iletişime geçebilirsiniz.
Evet, Mermak CNC olarak sattığımız ürünlerin yedek parça tedariği konusunda destek sağlıyoruz. Dahili fren veya encoder gibi kritik parçaların değişimi gerektiğinde, teknik servisimizle iletişime geçerek orijinal yedek parçaları temin edebilir ve montaj/değişim konusunda profesyonel destek alabilirsiniz.
Mermak CNC, ürünleriniz için teknik servis ve tamir hizmeti sunmaktadır. Bir arıza durumunda, öncelikle sorunu bize detaylı bir şekilde bildirmeniz istenir. Teknik ekibimiz, uzaktan veya yerinde teşhis yaparak sorunu belirler ve size bir tamir süreci ve maliyet bilgisi sunar. Onayınız dahilinde hızlı ve güvenilir bir şekilde tamir işlemi gerçekleştirilir.
Evet, Mermak CNC olarak satın aldığınız servo motor setlerinin sürücü yazılımları ve başlangıç parametre ayarları konusunda teknik destek sunuyoruz. İlk kurulumda veya optimizasyon sürecinde yaşayabileceğiniz zorluklarda uzman ekibimizden telefon veya uzaktan bağlantı ile destek alabilirsiniz.
| Alarm Kodu | Açıklama | Olası Sebep ve Çözüm Yöntemi |
|---|---|---|
| AL.01 | Aşırı Akım (Overcurrent) | Motor veya kablolamada kısa devre, aşırı yük. Sistemi kapatıp bağlantıları kontrol edin. |
| AL.02 | Aşırı Gerilim (Overvoltage) | Besleme voltajı yüksek, güç kaynağını kontrol edin. |
| AL.03 | Düşük Gerilim (Undervoltage) | Besleme voltajı düşük, güç kaynağını kontrol edin. |
| AL.04 | Encoder Hatası | Encoder kablosu kopuk, yanlış bağlantı veya arızalı encoder. |
| AL.05 | Motor Aşırı Sıcaklık | Motor fazla ısınmış, soğutma veya yükü kontrol edin. |
| AL.06 | Fren Hatası | Fren bobini bağlantısı veya beslemesi hatalı. |
| AL.07 | Aşırı Yük (Overload) | Motor nominal değer üzerinde yüklenmiş. Yükü azaltın veya mekanik sistemi kontrol edin. |
| AL.08 | Sürücü Dahili Hata | Sürücü donanım arızası. Sürücüyü kapatıp tekrar başlatın, devam ederse teknik servis ile iletişime geçin. |
| Parametre Kodu | Adı | Açıklama | Değer Aralığı | Varsayılan |
|---|---|---|---|---|
| P-166 | Motor durduğunda elektromanyetik fren gecikme süresi | Motor durduktan sonra frenin devreye girmesi için beklenen süre (ms) | 0 – 30000 ms | 300 ms |
| P-167 | Motor çalışırken elektromanyetik fren bekleme süresi | Motor hareket halindeyken frenin açılması için beklenen süre (ms) | 0 – 10000 ms | 300 ms |
| P-168 | Motor çalışırken fren çalışma hızı | Frenin açılması/kapanması için hız eşiği (r/dk) | 0 – 3000 r/min | 100 r/min |
| P-169 | Elektromanyetik frenin açılma gecikme süresi | Frenin açılması için uygulanan gecikme (ms) | 0 – 10000 ms | 300 ms |
