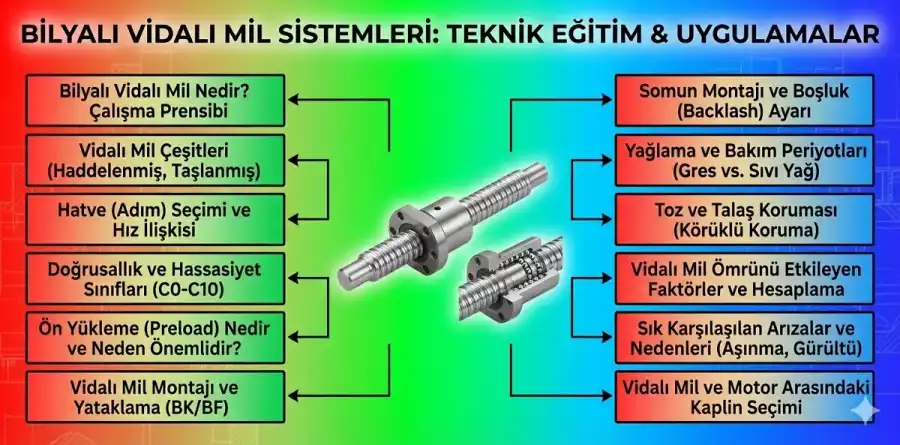

Vidalı mil sistemleri, genellikle bir mil (vida) ve üzerinde hareket eden bir somundan oluşur. En yaygın kullanılan tip olan bilyalı vidalı miller, mil ile somun arasına yerleştirilmiş hassas bilyalar sayesinde sürtünmeyi minimize eder ve yüksek verimlilikle güç aktarımı sağlar. Bu bilyalar, milin helisel kanallarında (dişlerinde) yuvarlanarak, dönme hareketini somunun doğrusal ilerlemesine dönüştürür. Bu mekanik yapı, Vidalı Mil Fiyatları ve çeşitliliği açısından farklı uygulama gereksinimlerine göre optimize edilebilir.
CNC freze tezgahlarında, vidalı mil, işleme kafasının veya tabla hareketinin hassas kontrolü için vazgeçilmezdir. Bir Servo Motor ve Sürücüler tarafından tahrik edilen vidalı mil, CNC kontrol kartından gelen sinyallerle senkronize olarak döner. Bu dönüş, iş parçasının veya kesici takımın milimetrenin binde biri hassasiyetinde konumlandırılmasını mümkün kılar. Bu entegrasyon, karmaşık geometrilerin işlenmesinde ve yüzey kalitesinin sağlanmasında kilit rol oynar.
Bir CNC freze tezgahında vidalı milin performansı, sadece mekanik kalitesiyle değil, aynı zamanda entegre olduğu CNC Kontrol Kartları ve geri besleme sistemleriyle de yakından ilişkilidir. Servo motorlara bağlı enkoderler, vidalı milin dönüş açısını ve dolayısıyla somunun konumunu sürekli olarak kontrol kartına bildirir. Bu geri besleme, sistemin hedeflenen konuma ulaşmasını ve konumlandırma hatalarını anlık olarak düzeltmesini sağlar. Böylece, dinamik yükler altında bile yüksek hassasiyet ve tekrarlanabilirlik garanti edilir.
MERMAK CNC olarak, ağır kesim uygulamaları için tasarlanmış freze tezgahlarında vidalı mil seçiminin kritik öneminin farkındayız. Ağır kesim koşulları, vidalı mil sistemleri üzerinde yüksek eksenel yükler, titreşimler ve termal stresler oluşturur. Bu tür uygulamalarda, standart vidalı miller yerine, yüksek rijitliğe, daha büyük çapa ve optimize edilmiş bilya sirkülasyon sistemlerine sahip, ağır hizmet tipi vidalı miller tercih edilmelidir.

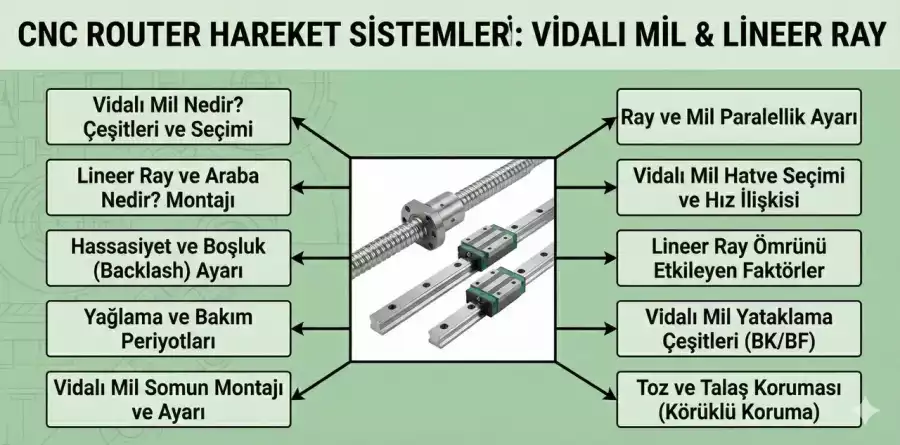

Bir CNC freze tezgahının optimum performansı için vidalı milin, Lineer Ray ve Arabalar ile ve Spindle Motor ile mükemmel bir senkronizasyon içinde çalışması gerekir. Lineer raylar, hareket eksenlerinin düzgün ve sürtünmesiz bir şekilde ilerlemesini sağlarken, vidalı mil bu hareketi hassas bir şekilde kontrol eder. Spindle motor ise kesme işlemini gerçekleştiren ana güç kaynağıdır ve vidalı milin kontrol ettiği hareket eksenleri üzerinde hassas bir koordinasyonla çalışır. Bu üç temel bileşenin uyumu, tezgahın genel doğruluğunu, hızını ve işleme kalitesini belirler. MERMAK CNC, bu bileşenlerin her birini en yüksek kalite standartlarında seçerek, müşterilerine üstün performanslı çözümler sunar.
Vidalı mil sistemlerinin uzun ömürlü ve sorunsuz çalışması için düzenli bakım şarttır. Bilyalı vidalı miller, genellikle özel gres veya yağ ile yağlanmalıdır. Yetersiz yağlama, sürtünmeyi artırarak aşınmaya, ısınmaya ve nihayetinde boşluk oluşumuna yol açar. Kirlilik de vidalı milin performansını olumsuz etkileyen önemli bir faktördür; talaş, toz veya diğer partiküller bilyalar arasına sıkışarak hasara neden olabilir.
Potansiyel arızalar arasında bilya aşınması, somunda boşluk oluşumu (backlash), milin bükülmesi veya yatakların bozulması sayılabilir. Bu tür arızalar, CNC tezgahının konumlandırma hassasiyetini doğrudan etkileyerek işleme hatalarına ve hurda ürün oranının artmasına neden olur. MERMAK CNC olarak, periyodik bakımın ve orijinal yedek parça kullanımının önemini vurgulayarak, tezgahlarınızın her zaman en yüksek performansta çalışmasını sağlamayı hedefliyoruz.
Vidalı mil sistemlerinde zamanla oluşabilecek boşluk (backlash), özellikle hassas CNC frezeleme işlemlerinde ciddi sorunlara yol açabilir. Boşluk, milin yön değiştirmesi sırasında somunun anında tepki vermemesi ve belirli bir miktar hareket etmeden milin dönmeye devam etmesidir. Bu durum, işlenmiş parçalarda boyut hatalarına ve yüzey kalitesi düşüşüne neden olur. Modern vidalı mil sistemleri, bu boşluğu minimuma indirmek için ön yüklü (preloaded) somunlar veya çift somunlu tasarımlar kullanır. Bu tasarımlar, bilyalar üzerinde sürekli bir baskı uygulayarak boşluğu ortadan kaldırır ve yüksek konumlandırma hassasiyetini garanti eder.
Vidalı mil, bir CNC freze tezgahının hassasiyet, hız ve güvenilirliğini doğrudan etkileyen kritik bir bileşendir. MERMAK CNC olarak, müşterilerimize en yüksek performansı sunmak adına, ağır kesim koşullarına dayanıklı, uzun ömürlü ve yüksek hassasiyetli vidalı mil sistemleri içeren çözümler sunmaktayız. Doğru vidalı mil seçimi, uygun montaj ve düzenli bakım ile freze tezgahlarınızdan maksimum verim alabilir, üretim kalitenizi ve rekabet gücünüzü artırabilirsiniz. Güçlü ve hassas çözümler için MERMAK CNC'ye güvenin.
Vidalı milin temel görevi, bir servo veya step motordan gelen döner hareketi, tezgahın işleme eksenlerinde (X, Y, Z) hassas doğrusal harekete dönüştürmektir. Bu sayede kesici takımın iş parçasına göre doğru ve tekrarlanabilir bir şekilde konumlandırılması sağlanır.
Freze tezgahlarında genellikle bilyalı vidalı miller (ball screws) kullanılır. Yüksek verimlilikleri, düşük sürtünmeleri, minimum boşluk (backlash) ve uzun ömürleri nedeniyle trapez vidalı millere göre daha çok tercih edilirler. Seçim kriterleri arasında hassasiyet sınıfı (örn. C0, C1, C3), dinamik ve statik yük kapasitesi, kritik hız, rijitlik, adım (pitch) ve çevresel koşullar bulunur.
Vidalı milin üretim hassasiyeti (adım hatası ve periyodik hata), tezgahın konumlandırma ve tekrarlama hassasiyetini doğrudan etkiler. Boşluk (backlash), hareket yönü değiştiğinde ortaya çıkan konum hatasıdır. Bilyalı vidalı miller, genellikle çift somunlu veya tek somunlu ancak ön yüklemeli (preloaded) olarak tasarlanır. Ön yükleme, somun ile mil arasındaki boşluğu ortadan kaldırarak ters yönlü hareketlerdeki konumlandırma hatalarını minimize eder ve sistem rijitliğini artırır.
Yüksek rijitliğe sahip vidalı miller, kesme kuvvetleri altında eksenel deformasyonu en aza indirir. Bu, işleme hassasiyetini, yüzey kalitesini ve takım ömrünü doğrudan iyileştirir. Düşük rijitlik, eksenel salınımlara ve titreşimlere yol açarak işleme stabilitesini düşürür, takımda aşınmayı hızlandırır ve işlenmiş yüzeyde izler bırakabilir.
Doğru montaj ve hassas hizalama, vidalı milin ömrü, verimliliği ve hassasiyeti için kritik öneme sahiptir. Yanlış hizalama, mil yataklarında aşırı radyal yüklenmeye, somunda düzensiz yük dağılımına, artan sürtünmeye, titreşime ve erken arızalara yol açar. Mili tutan uç yatakların ve somunun hareketli parçaya bağlandığı noktanın eksenel olarak mükemmel hizalanması gereklidir.
Uygun yağlama (gres veya yağ), bilyalı vidalı milin bilyaları ve yuvarlanma yolları arasındaki sürtünmeyi en aza indirir, aşınmayı önler, korozyondan korur ve ısı dağılımına yardımcı olur. Düzenli bakım ve doğru yağlama programı, vidalı milin ömrünü uzatır, verimliliğini korur, titreşimi azaltır ve beklenmedik arızaları önleyerek tezgahın sürekli çalışmasını sağlar.
Vidalı milin bir ucu (genellikle iş miline yakın olan uç), özel olarak tasarlanmış bir kaplin (coupling) aracılığıyla servo veya step motorun şaftına bağlanır. Bu kaplin, motorun dönme hareketini mile aktarırken, sistemdeki küçük hizalama hatalarını telafi edebilir ve tork aktarımında şokları sönümleyebilir. Diğer uç ise genellikle bir yatak bloğu ile sabitlenir ve desteklenir.
Aşınma belirtileri arasında artan boşluk (backlash), düzensiz veya sarsıntılı hareket, artan gürültü, titreşim, motor akımında dalgalanmalar ve konumlandırma hassasiyetinde düşüş bulunur. Aşınmış bir vidalı mil genellikle değiştirilir. Bilyalı vidalı miller için bazen somun içindeki bilyalar veya komple somun seti değiştirilerek kısmi onarım yapılabilir, ancak en iyi performans için genellikle mil ve somun setinin birlikte değiştirilmesi önerilir.
Ön yükleme, bilyalı vidalı mil somununda, bilyalar ile mil ve somun yolları arasında kasıtlı olarak bir miktar sıkıştırma kuvveti uygulanmasıdır. Bu, boşluğu (backlash) tamamen ortadan kaldırır, eksenel rijitliği artırır, titreşimi azaltır ve konumlandırma hassasiyetini önemli ölçüde iyileştirerek daha pürüzsüz ve stabil hareket sağlar. Ön yükleme, genellikle somun tasarımında (örn. ofset bilya yolları veya ara pul kullanımı) sağlanır.
Vidalı milin her iki ucu da özel rulmanlar (genellikle eğik bilyalı rulmanlar veya makaralı rulmanlar) ile yataklanır. Bu yataklar, mili hem radyal hem de eksenel yükleri taşıyacak şekilde destekler ve dönme hareketinin stabil, düşük sürtünmeli ve hassas olmasını sağlar. Doğru yataklama düzeni (örn. sabit-serbest, sabit-sabit) ve uygun rulman seçimi, milin bükülmesini, titreşimi ve aşırı yüklenmeyi önleyerek genel sistem performansını, hassasiyetini ve ömrünü artırır.
