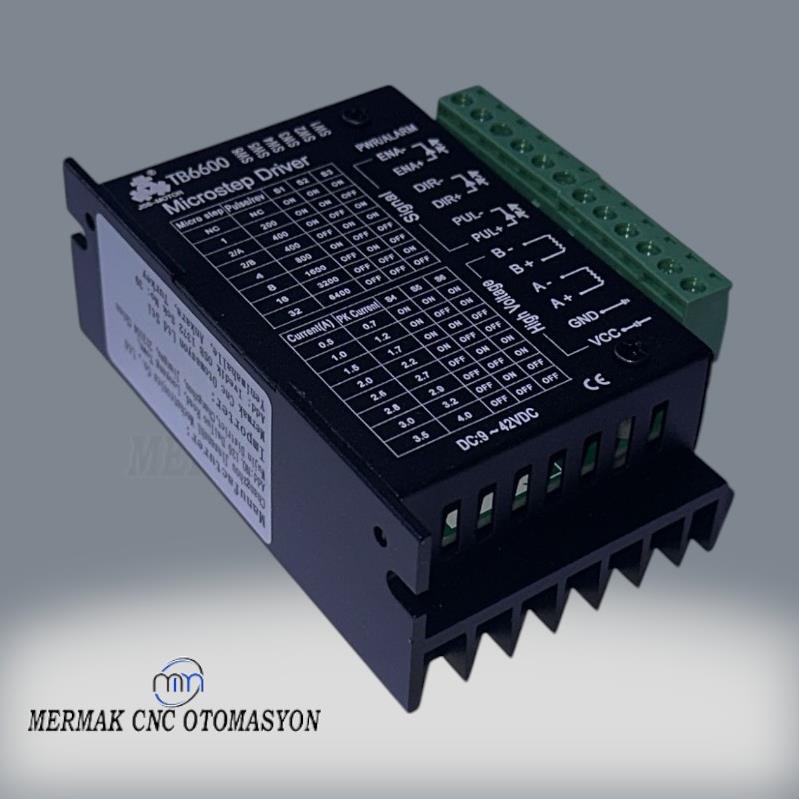

TB6600 4A 9-42 STEP DRİVER ( SÜRÜCÜ )
Bu sürücü yükseltilmiş versiyonu TB6600, arıza of yükseltme 32 segment, yüksek segmentasyon amaçlı. Uygulanabilir step motor: 42,57,86 tip 2 fazlı 4 fazlı (4 telli 6 telli hat 8)
Özellikler 1, 9V-42V DC güç kaynağı; 2, h-köprü bipolar sabit fazlı akış tahrikli; 3, 4.0A sekiz isteğe bağlı maksimum çıkış akımı; 4, altı çeşit alt mod mevcut 32 segmente kadar; 5, giriş sinyali yüksek hızlı optik izolasyon; 6, standart ortak anot tek darbe arayüzü; 7, çevrimdışı tutma fonksiyonu; 8, yarı kapalı şasi daha zorlu ortamı barındırabilir; 9, enerji yarı otomatik akım kilidi fonksiyonu sağlayın; 10, dahili termal koruma ve aşırı akım koruması.
Ambalaj 1 adet-TB660-4A
TB6600 4A 9-42 STEP DRİVER ( SÜRÜCÜ )
TB6600 4A Step Motor Sürücü İncelemesi ve Özellikleri
Step motor sürücüleri, step motorların hassas ve etkili bir şekilde çalışmasını sağlayan kritik bileşenlerdir. TB6600 4A Step Motor Sürücü, step motorlarını kontrol etmek için yaygın olarak kullanılan bir modeldir. Bu makalede, TB6600 4A Step Motor Sürücü’nün özelliklerini, avantajlarını ve kullanım alanlarını inceleyeceğiz.
TB6600 4A Step Motor Sürücü Özellikleri
TB6600, step motor kontrolünde yaygın olarak kullanılan ve oldukça popüler bir sürücüdür. İşte TB6600 4A Step Motor Sürücü’nün bazı temel özellikleri:
Çalışma Akımı: TB6600, 0.5A'dan 4.0A'ya kadar akım aralığını destekler.
Güç kaynağı voltaj aralığı: 9V-42V DC.
Mikro adım çözünürlüğü: 1, 1/2, 1/4, 1/8, 1/16, 1/32 adım.
Korumalar: Aşırı akım, aşırı ısınma ve kısa devre koruması.

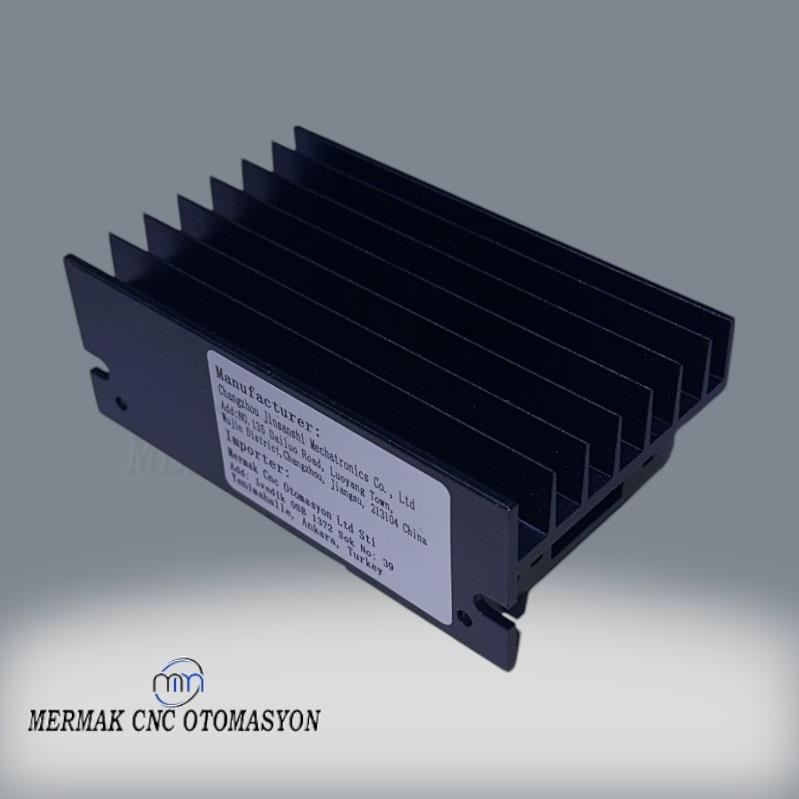

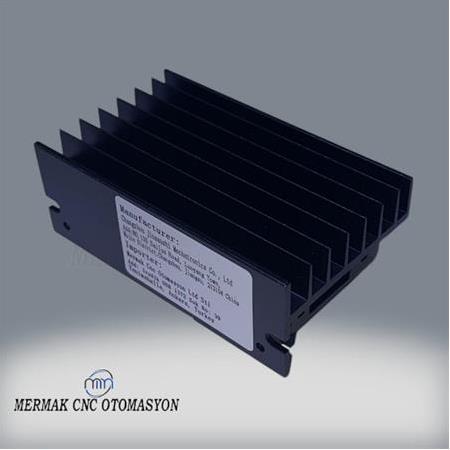

Soğutma: Alüminyum alaşımlı bir gövdeye sahiptir, bu da ısının etkili bir şekilde dağılmasını sağlar.
Uygulama Alanları
TB6600 4A Step Motor Sürücü, çeşitli alanlarda uygulama bulur. CNC makineleri, 3D yazıcılar, robotik sistemler ve otomatik montaj hatları gibi alanlarda sıklıkla tercih edilir. Hassas konumlandırma ve tork kontrolü gerektiren uygulamalarda öne çıkar.
Avantajları ve Dezavantajları
TB6600 4A Step Motor Sürücü'nün bazı avantajları şunlardır:
Kolay kurulum ve kullanım.
Çeşitli mikro adım çözünürlük seçenekleri ile hassas kontrol.
Robust ve dayanıklı yapı.
Aşırı akım ve aşırı ısınma koruması gibi güvenlik özellikleri.
Ancak, bazı dezavantajları da vardır:
Yüksek performanslı uygulamalar için daha uygun alternatifler bulunabilir.
Karmaşık projelerde yapılandırma süreci zorlayıcı olabilir.
TB6600 4A Step Motor Sürücü Seçimi ve Kullanım İpuçları
TB6600 4A Step Motor Sürücü seçerken, sürücünün çalışma akımının ve güç kaynağının motorunuzun gereksinimlerini karşıladığından emin olun. Ayrıca, mikro adım çözünürlüğünün projenizin hassasiyet gereksinimlerini karşılayıp karşılamadığını kontrol edin. Sürücüyü kullanırken, aşırı ısınmayı önlemek ve performansı optimize etmek için doğru soğutma çözümlerini kullanın.
Sonuç olarak, TB6600 4A Step Motor Sürücü, step motorları için sağlam ve güvenilir bir kontrol çözümüdür. Uygulamanızın gereksinimlerine uygun olup olmadığını belirlemek için özelliklerini ve performansını dikkatlice değerlendirin.
Ürün Barkod No= 8692024019827
TB6600 4A 9-42V Step Motor Sürücüsü Teknik İnceleme ve Kullanım Kılavuzu
Giriş
TB6600 4A 9-42V Step Motor Sürücüsü, endüstriyel otomasyon sistemlerinde yaygın olarak kullanılan, kompakt ve verimli bir motor kontrol cihazıdır. CNC makineleri, robotik uygulamalar ve diğer otomasyon sistemlerinde kullanılmak üzere tasarlanmış olan bu sürücü, güçlü performansı ve geniş giriş voltaj aralığı ile öne çıkmaktadır.
Teknik Özellikler
Model: TB6600 4A
Giriş Gerilimi: 9V - 42V DC
Maksimum Akım: 4.0A
Akım Ayarları: 0.5A - 4.0A (DIP switch ile ayarlanabilir)
Mikrostep (Bölünmüş Adım) Desteği: 200 ila 25600 Pulse / Rev

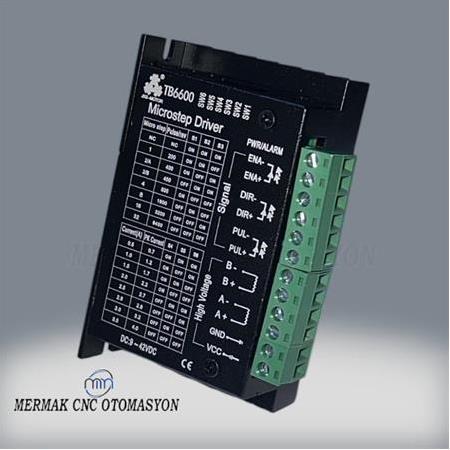

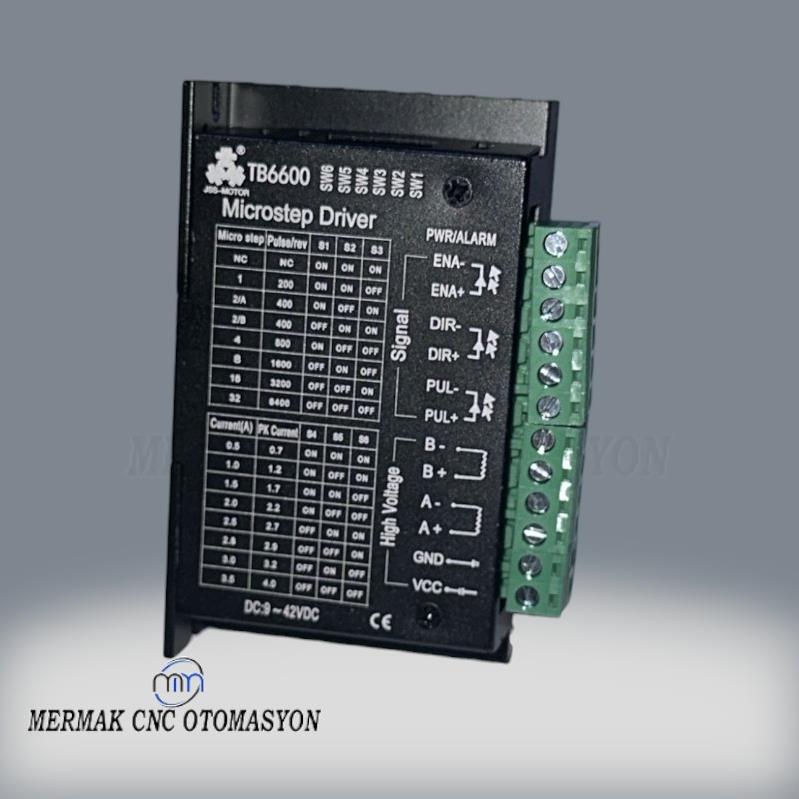

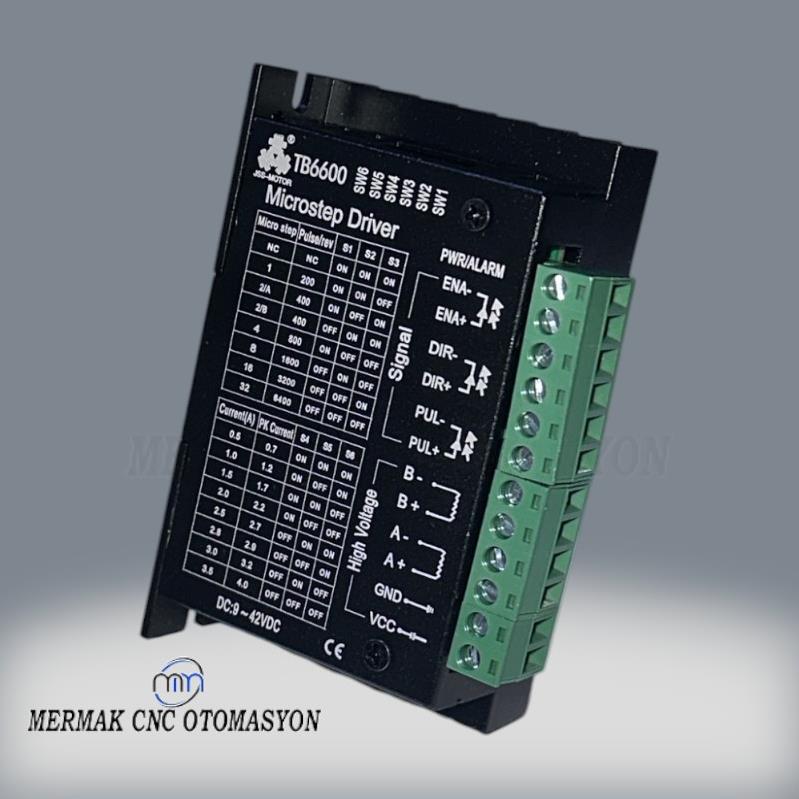

Giriş Sinyalleri: Pulse, Enable, Direction (ENA+, ENA-, PUL+, PUL-, DIR+, DIR-)
Hata Koruma Mekanizması: Aşırı akım, aşırı gerilim ve aşırı sıcaklık koruması
Sürücü Bağlantısı: A+ / A-, B+ / B-
Avantajları
Geniş Voltaj Aralığı: 9V-42V DC giriş voltajı ile farklı güç kaynaklarına uyumludur.
Sessiz Çalışma: Optimize edilmiş sinyal işleme teknolojisi sayesinde düşük gürültü ve yüksek stabilite sağlar.
Ayarlanabilir Akım Seviyeleri: Farklı motor tipleri için optimize edilebilir akım seçenekleri sunar.
Hata Koruma: Aşırı ısınma, aşırı akım ve kısa devre koruması ile güvenli kullanım sağlar.
Yüksek Hassasiyet: 25600 pulse/rev mikrostep desteği ile hassas motor kontrolü sunar.
Bağlantı ve Kullanım
1. Güç Bağlantısı
Sürücü, 9V-42V DC gerilim aralığında çalışır. Doğru voltaj kaynağı kullanımı, cihazın uzun ömürlü ve stabil çalışmasını sağlar.
2. Step Motor Bağlantısı
Motor kabloları, sürücünün A+ / A- ve B+ / B- terminallerine bağlanmalıdır. Yanlış bağlantı, motorun ters veya düzensiz hareket etmesine neden olabilir.
Direction (DIR) + / -: Motorun dönüş yönünün belirlenmesi
4. Akım ve Mikrostep Ayarları

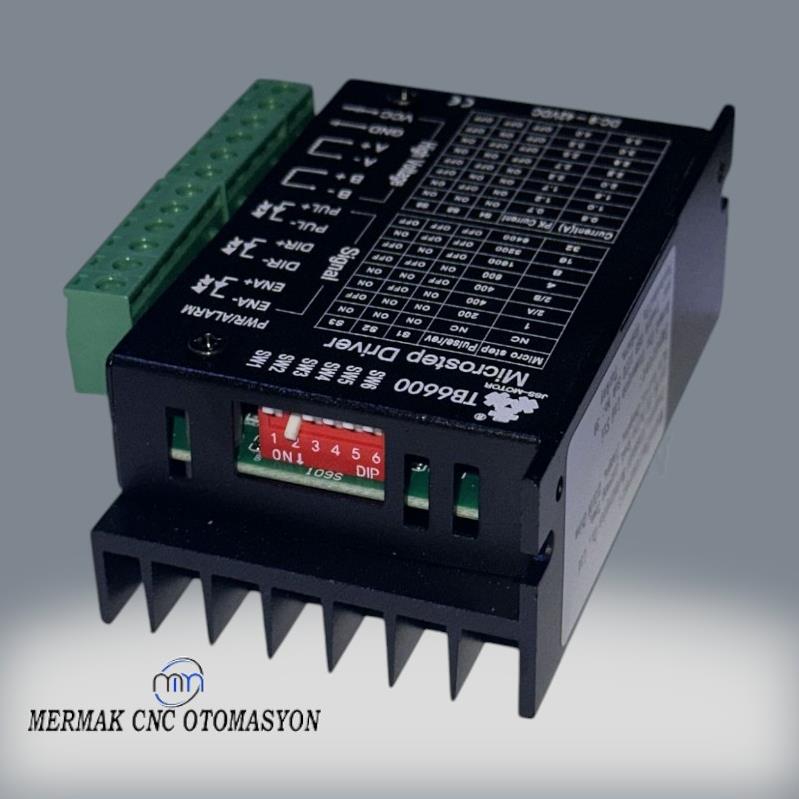

TB6600 sürücüsünün üzerindeki DIP switch’ler ile akım seviyesi ve mikrostep ayarları yapılabilir. Kullanılacak motorun teknik gereksinimlerine uygun en iyi ayarın seçilmesi önemlidir.
Kullanım Alanları
CNC Router Sistemleri
3D Yazıcılar
Lazer Kesim Makineleri
Endüstriyel Robotlar
Otomatik Pozisyonlama Sistemleri
Tıbbi Cihazlar
Sonuç
TB6600 4A 9-42V Step Motor Sürücüsü, küçük ve orta ölçekli motor uygulamaları için ideal bir çözümdür. Kompakt tasarımı, geniş giriş voltaj aralığı ve hassas kontrol yetenekleri sayesinde birçok endüstriyel otomasyon sisteminde başarılı bir şekilde kullanılabilir. Doğru bağlantı ve ayarlar ile bu sürücü, sistemlerinizin verimliliğini ve güvenilirliğini artıracaktır.
