Step Motor Sürücü Dm556 - 5.6 Amper Güç ve Anti-Rezonans Teknolojisi

Mermak CNC Teknoloji Market'in sunduğu Orjinal Dm556 Step Motor Sürücü, otomasyon ve CNC projelerinizde step motorlarınızı hassas, kararlı ve yüksek performansla kontrol etmenizi sağlayan dijital bir mikrostep sürücüdür. Özellikle 2 fazlı hibrit step motorlar için tasarlanmış olan bu sürücü, 5.6 Amper'e kadar olan tepe akım kapasitesi sayesinde Nema 23, Nema 24 ve düşük torklu Nema 34 gibi yaygın motor serileriyle tam uyumluluk gösterir. Gelişmiş DSP (Dijital Sinyal İşlemci) kontrol algoritması sayesinde, motor hareketlerinde karşılaşılan rezonansı ortadan kaldırarak daha pürüzsüz, daha sessiz ve daha verimli bir çalışma sunar. Bu özellik, özellikle lazer kesim, 3D yazıcı ve hassas işleme gerektiren CNC router uygulamalarında makinenizin genel performansını ve ürettiğiniz işin kalitesini doğrudan artırır.

DM556 Sürücünün Öne Çıkan Avantajları

Üstün Hareket Pürüzsüzlüğü: Entegre anti-rezonans teknolojisi, motorun doğal rezonans frekanslarını bastırarak düşük ve orta hızlarda dahi titreşimsiz ve akıcı bir hareket sağlar. Bu, işlenen yüzey kalitesini artırır ve mekanik gürültüyü minimuma indirir.
Geniş Motor Uyumluluğu ve Güç Kapasitesi: Ayarlanabilir 1.8A - 5.6A akım çıkışı sayesinde, 57mm, 60mm ve 86mm gövde çapına sahip çok çeşitli 4, 6 veya 8 kablolu step motorları sürebilme esnekliği sunar. Özellikle Nema 23 ve Nema 24 motorlar için ideal bir güç eşleşmesi sağlar.
Düşük Isı ve Yüksek Verimlilik: Akıllı akım kontrolü özelliği, motor durduğunda akımı otomatik olarak düşürerek hem motorun hem de sürücünün aşırı ısınmasını engeller. Bu, sistemin ömrünü uzatır ve enerji verimliliğini artırır.
Yüksek Hassasiyetli Konumlandırma: 25600 adım/devir'e kadar çıkabilen yüksek mikrostep çözünürlüğü, en ince detayların bile hassasiyetle işlenmesine olanak tanır. Bu sayede karmaşık tasarımlarda ve yüksek çözünürlüklü uygulamalarda mükemmel sonuçlar elde edilir.

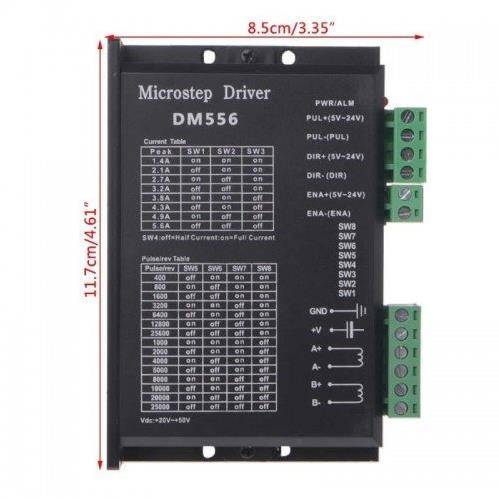

Teknik Özete Genel Bakış

Model: Orjinal DM556 Dijital Step Motor Sürücü
Maksimum Çıkış Akımı: 5.6A (Tepe Değeri)
Önerilen Giriş Gerilimi: 24V - 48V DC (Maksimum 50V DC)
Kontrol Sinyali Uyumluluğu: 3.3V, 5V ve 24V lojik seviyeleriyle uyumlu
Uyumlu Motorlar: Nema 23, Nema 24, Nema 34 (Düşük Torklu Modeller)
Temel Teknolojiler: DSP Tabanlı Kontrol, Anti-Rezonans, Otomatik Akım Azaltma

Detaylı Teknik Parametreler Tablosu

ParametreDeğerAçıklamaModel KoduDM556Yüksek performanslı dijital mikrostep sürücü.Çıkış Akımı Aralığı1.8A – 5.6A (Peak)DIP switchler aracılığıyla 8 farklı seviyede ayarlanabilir.Giriş Voltajı Aralığı20V – 50V DCOptimum performans için 24V veya 48V DC güç kaynağı önerilir.Lojik Sinyal Akımı7mA – 16mA (Tipik 10mA)Kontrol kartı ile sürücü arasındaki sinyal akımıdır.Maksimum Darbe Frekansı200 kHzYüksek hızlı motor hareketlerine olanak tanır.Mikrostep Çözünürlüğü400 - 25600 Adım/DevirDIP switchler üzerinden 15 farklı çözünürlük seçeneği sunar.Koruma FonksiyonlarıAşırı Akım, Aşırı Voltaj, Faz HatasıSürücüyü ve motoru olası elektriksel hasarlara karşı korur.Barkod Numarası8692024010213Ürünün Mermak CNC Market stok kimlik numarasıdır.

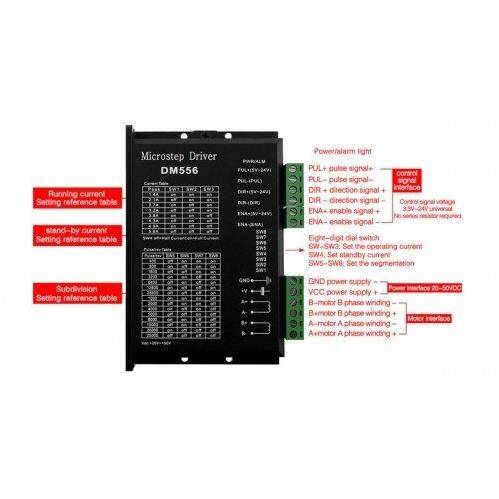

Ürün Bağlantı Şekli ve Kurulum Detayları

DM556 sürücünün doğru ve güvenli bir şekilde bağlanması, sisteminizin kararlı çalışması için kritik öneme sahiptir. Bağlantılar temel olarak üç gruba ayrılır: Güç, Motor ve Kontrol Sinyalleri.

Güç Bağlantısı (VCC / GND): Sürücünün ana güç girişidir. 20V ile 50V arasında bir DC güç kaynağının (+) ucu VCC terminaline, (-) ucu ise GND terminaline bağlanır. Polariteye dikkat etmek hayati önem taşır, ters bağlantı sürücüye kalıcı hasar verebilir.
Motor Faz Bağlantıları (A+, A- / B+, B-): 2 fazlı step motorunuzun sargı uçları bu terminallere bağlanır. Motorunuzun veri sayfasını kontrol ederek doğru sargı çiftlerini (A ve B fazları) belirleyin ve ilgili terminallere bağlayın. Yanlış bağlantı motorun titremesine veya hiç çalışmamasına neden olabilir.
Kontrol Sinyal Bağlantıları (PUL, DIR, ENA): Bu terminaller CNC kontrol kartınızdan (Mach3, Arduino vb.) gelen sinyalleri alır.
- PUL+ / PUL-: Adım (Step) sinyali girişidir. Bu terminale gelen her bir pals, motorun ayarlanan mikrostep kadar hareket etmesini sağlar.
- DIR+ / DIR-: Yön (Direction) sinyali girişidir. Bu terminaldeki sinyalin lojik seviyesi motorun dönüş yönünü belirler (örneğin saat yönü veya tersi).
- ENA+ / ENA-: Etkinleştirme (Enable) sinyali girişidir. Bu sinyal aktif olmadığında sürücü motor akımını keser ve motor mili serbestçe dönebilir.

Daha detaylı bilgi için ürün içinde bulunan hızlı teknik soru sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak Teknik Konularda her zaman Yanınızdadır.

Endüstriyel Uygulama Alanları

Hobi ve profesyonel CNC router'lar ve freze makineleri
Lazer kesim, markalama ve kazıma sistemleri
Yüksek çözünürlüklü 3D yazıcılar ve prototipleme cihazları
Otomatik etiketleme ve paketleme makineleri
Hassas konumlandırma gerektiren montaj hatları ve otomasyon sistemleri
Tekstil makineleri ve çizim plotter'ları
Tıbbi görüntüleme cihazları ve laboratuvar ekipmanları

Montaj ve Kullanım Önerileri

Etkin Soğutma: DM556 sürücüyü, özellikle 4A üzeri akımlarda çalıştırırken, hava sirkülasyonunun iyi olduğu bir alana dikey olarak monte edin. Gerekirse ek bir fan ile soğutmayı destekleyin.
Doğru Güç Kaynağı Seçimi: Kullandığınız motorun nominal faz akımının en az 1.5 katı kapasiteye sahip bir DC güç kaynağı seçmeniz, voltaj dalgalanmalarını önleyerek sistem kararlılığını artırır.
Gürültü Önleme: Kontrol sinyal (PUL, DIR) kablolarını, motor ve güç kablolarından ayrı tutun. Elektromanyetik gürültüden korunmak için blendajlı (ekranlı) kablolar kullanmanız tavsiye edilir.

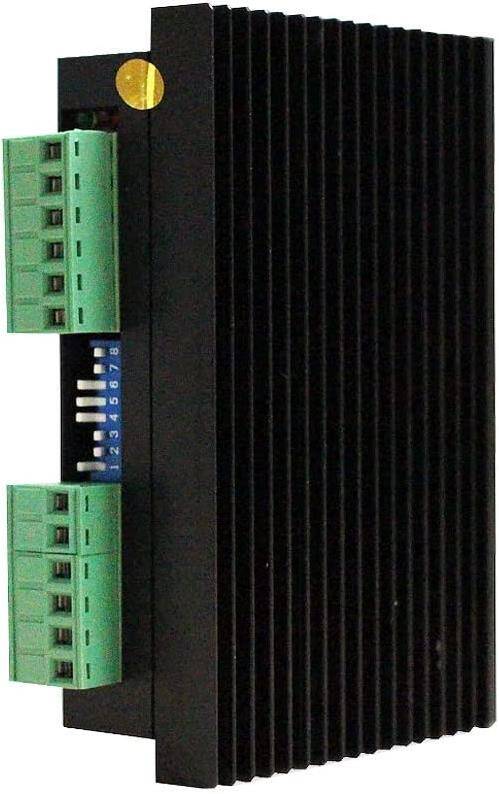

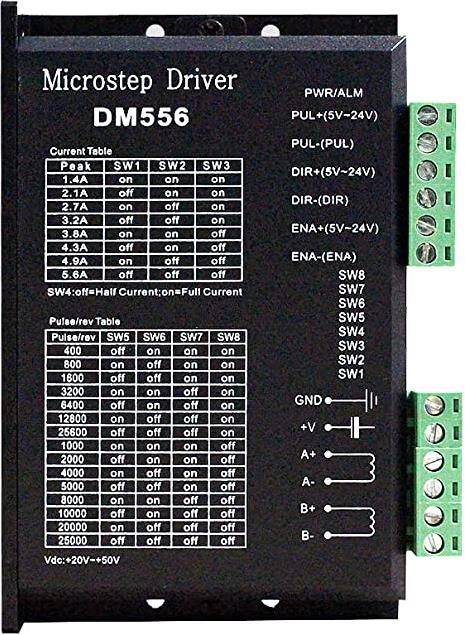

DIP Switch Ayarları: Sürücüye enerji vermeden önce, motorunuzun özelliklerine uygun akım ve mikrostep ayarlarını DIP switch'ler üzerinden yaptığınızdan emin olun.

Teknik Uzman Notu

DM556 sürücünün en güçlü yanlarından biri, şüphesiz DSP tabanlı anti-rezonans algoritmasıdır. Birçok kullanıcı en pürüzsüz hareketi elde etmek için içgüdüsel olarak en yüksek mikrostep ayarını seçer. Ancak, özellikle CNC router gibi düşük devirde yüksek tork gerektiren uygulamalarda, orta seviye bir mikrostep ayarı (örneğin 3200 veya 6400 adım/devir) genellikle daha iyi sonuç verir. Bu ayar, anti-rezonans özelliği ile birleştiğinde, motorun torkunu korumasını sağlar, titreşimi azaltır ve adımlama hatalarını önler. Unutmayın, sürücünün akım ayarını her zaman motorunuzun etiketinde belirtilen faz akımı değerine göre yapın; bu değerin üzerine çıkmak hem motorun hem de sürücünün ömrünü kısaltabilir.

Bu Parça Nedir ? Ne İşe Yarar? Nasıl Kullanılır? Özellikleri Nelerdir ? Nasıl Bağlanır ? ▼

? DM556 nedir
DM556 ne işe yarar
DM556 teknik özellikleri
DM556 bağlantı şeması
DM556 nasıl kullanılır

Step Motor Sürücü DM556 – Teknik ve Kullanım Bilgileri

1. Ürün Nedir? Ne İşe Yarar?

DM556, iki fazlı hibrit step motorları (özellikle Nema 23 ve Nema 24) sürmek için kullanılan bir step motor sürücüsüdür. Temel görevi, kontrol kartından gelen adım (pulse) ve yön (direction) sinyallerini alarak step motorun istenen hızda ve hassasiyette dönmesini sağlamaktır. CNC makineleri, 3D yazıcılar, lazer kesiciler ve otomasyon sistemlerinde hassas pozisyonlama için kullanılır.

2. Teknik Özellikleri

- Uyumlu Motorlar: Nema 23, Nema 24 ve sınırlı olarak Nema 34 (en büyük Nema 24’e kadar önerilir)
- Motor Tipi: 2 fazlı hibrit step motor (4, 6 veya 8 kablolu)
- Maksimum Akım: 5.6A
- Giriş Voltajı: 24V – 50V DC (genellikle 36V DC önerilir)
- Mikroadım Desteği: Yüksek çözünürlüklü mikrostep (25600 pulse/rev’e kadar)
- Koruma: Aşırı akım, aşırı ısınma, kısa devre koruması
- Anti-rezonans özelliği ile düşük gürültü ve titreşim
- Otomatik akım düşürme ile motorun gereksiz ısınmasını önler

3. Nasıl Kullanılır?

- Sürücüye uygun güç kaynağı bağlanır (ör. 36V DC, yeterli amperde).
- Step motorun A+, A-, B+, B- uçları doğru şekilde sürücüye bağlanır.
- Kontrol kartından gelen PUL+/- (adım), DIR+/- (yön), ENA+/- (enable) sinyalleri ilgili terminallere bağlanır.
- Üzerindeki DIP switch’ler ile motor akımı ve mikroadım ayarları yapılır.
- Akım ayarı, kullanılan motorun nominal akımına göre seçilmelidir.
- Mikroadım ayarı, istenen hassasiyete göre belirlenir (ör. 1/16, 1/32, 1/128 gibi).

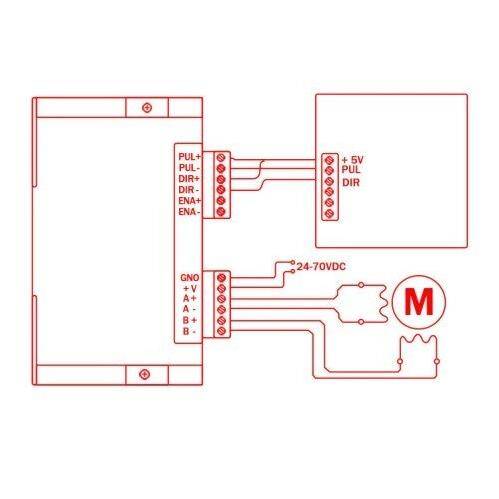

4. Bağlantı Şeması

- Motor Bağlantısı:
- A+ ve A-: Motorun bir fazı
- B+ ve B-: Motorun diğer fazı
- Kabloların renkleri motor modeline göre değişebilir, genellikle üretici datasheet’ine bakılır.
- Sinyal Girişi:
- PUL+/-: Adım sinyali
- DIR+/-: Yön sinyali
- ENA+/-: Motoru devreye alma/çıkarma (opsiyonel)
- Güç Girişi:
- VCC ve GND: 24-50V DC güç kaynağı

5. Montaj ve Kullanımda Dikkat Edilecekler

- Motorun nominal akımına uygun akım ayarı yapılmalıdır.
- Güç kaynağı voltajı ve akımı yeterli olmalıdır.
- Bağlantı kabloları kısa ve kalın olmalı, gevşek bağlantı yapılmamalıdır.
- Motor kabloları yanlış bağlanırsa motor düzgün çalışmaz veya zarar görebilir.
- Sürücü havalandırmalı bir alana monte edilmelidir.

Kullanım Alanları

- CNC router, freze, torna makineleri
- 3D yazıcılar
- Lazer kesiciler
- Otomasyon ve robotik sistemler
