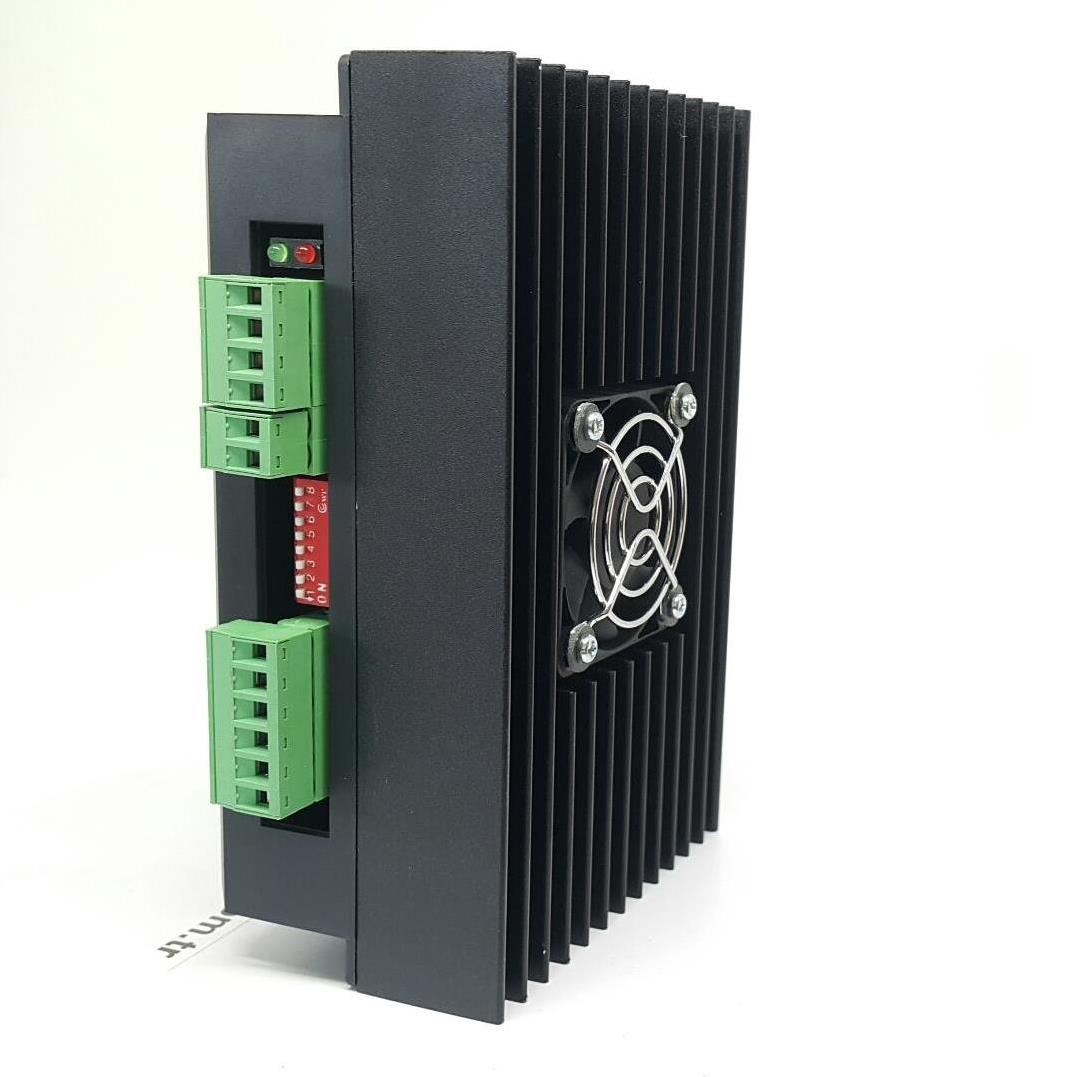

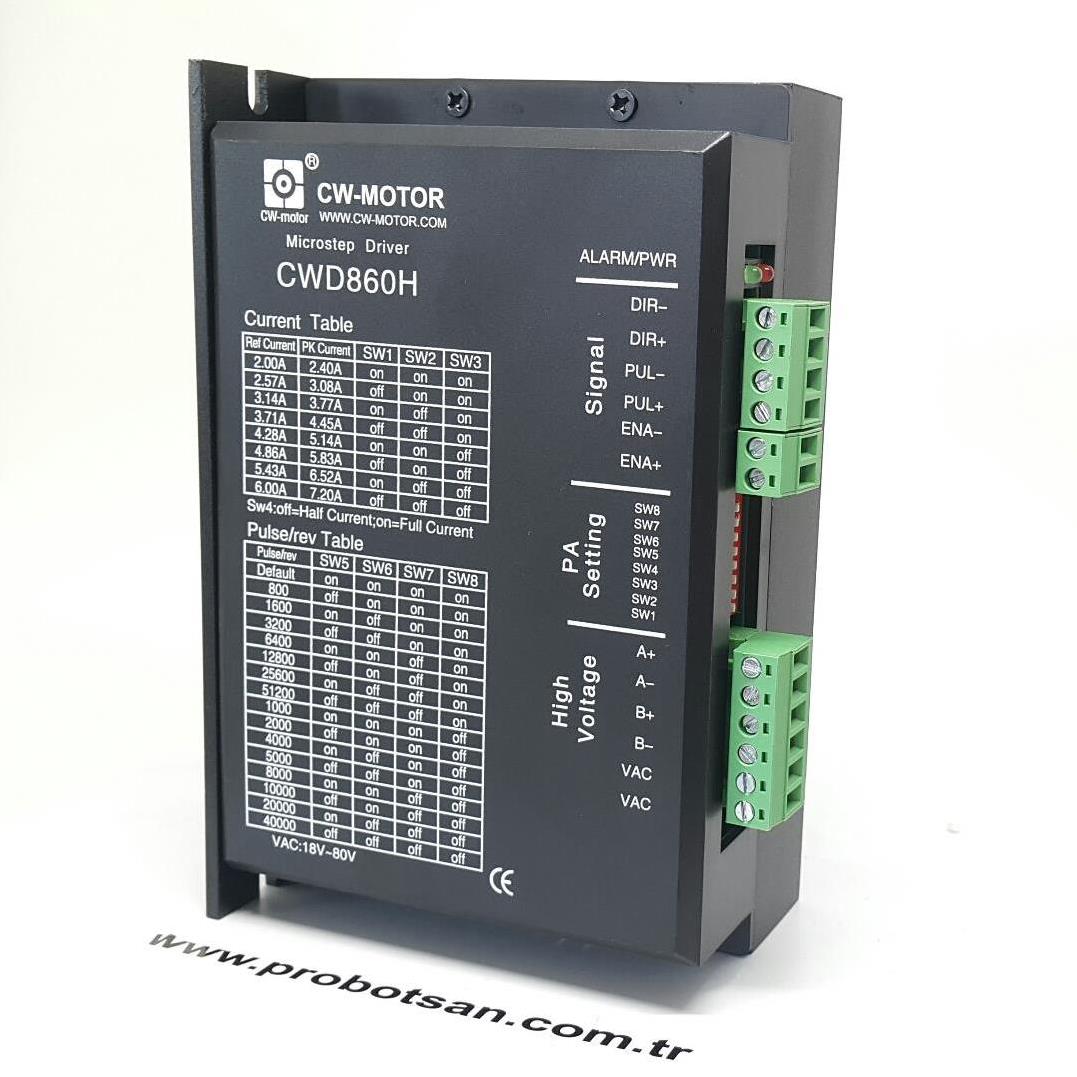

Cwd860H Step Motor Sürücü (Soğutucu Fanlı)
CWD860H, yeni nesil yüksek performanslı dijital iki fazlı step motor sürücüsüdür. 32 bit DSP işlemci kullanır. Step motorun performansını büyük ölçüde artıran anti-rezonans, düşük gürültü, mikro adım alt bölümü ve düşük sıcaklık yükselme teknolojisini entegre eder. Düşük gürültü, düşük titreşim, düşük sıcaklık artışı ve yüksek hızlı tork özelliklerine sahiptir. On-line uyarlamalı PID teknolojisi, manuel ayar yapmadan farklı motorlar için ZUI parametrelerini otomatik olarak üretebilen sürücüde kabul edilir, böylece motor performansı zui'ye ulaşabilir.
Sürücü voltajı AC 40-80 V veya DC 60 V-110 V, 7.2A. 16 çeşit mikro adım alt bölümü vardır (maksimum alt bölüm adımı 51200 adım/dönüş); maksimum çalışma akımı aralığı 2.4A-7.2A ve çıkış akımı 8 vitese sahiptir; otomatik yarım akım, kendi kendine kontrol, aşırı voltaj, düşük voltaj ve aşırı akım koruma fonksiyonlarına sahiptir.
CWD860H Step Motor Sürücüsü Teknik Makalesi
1. Giriş
CWD860H step motor sürücüsü, hassas hareket kontrolü gerektiren endüstriyel uygulamalar için geliştirilmiş yüksek performanslı bir sürücüdür. CNC makineleri, lazer kesim sistemleri, robotik uygulamalar ve otomasyon sistemlerinde yaygın olarak kullanılır. Bu makalede, CWD860H'nin teknik özellikleri, çalışma prensibi ve kullanım alanları detaylı bir şekilde incelenecektir.
2. Teknik Özellikler
Giriş Gerilimi: 24V - 80V DC
Akım Ayarı: 2.4A - 7.2A
Mikro Adım Ayarı: 200 - 51200 adım/rev
Sinyal Girişleri: Pulse/Dir veya CW/CCW
Koruma Fonksiyonları: Aşırı akım, aşırı gerilim ve motor aşırı yük koruması
Motor Uyumluluğu: Nema 23, Nema 34 ve Nema 42 step motorlarıyla uyumludur.
Verimlilik: Yüksek verimli tork kontrol mekanizması
Sinyal Frekans Aralığı: 0 - 200 kHz
3. Çalışma Prensibi
CWD860H, step motorlara hassas açısal ve konum kontrollü dönüş sağlayan bir sürücüdür. Pulse/Dir veya CW/CCW sinyal girişleri ile motorun hareketi kontrol edilir. Dahili mikroadım ayarlama sistemi sayesinde, titreşimi azaltarak daha yumuşak hareket sağlar. Ayrıca, motor torkunu optimize eden akım kontrol mekanizması bulunur.
4. Kullanım Alanları
CNC Makineleri: Hassas eksen hareketleri ve parça işleme uygulamaları
Lazer Kesim Sistemleri: Yüksek hassasiyet gerektiren kesim hareketleri
3D Yazıcılar: Hassas baskı hareketleri
Otomasyon Sistemleri: Robot kolları ve endüstriyel otomasyon hatları
Tıbbi Cihazlar: Hassas hareket gerektiren medikal ekipmanlar
5. Kurulum ve Bağlantılar
CWD860H'nin doğru çalışması için, doğru akım gerilimi ve uygun akım seviyeleri ayarlanmalıdır. Motor bağlantıları ve kontrol sinyalleri aşağıdaki adımlar takip edilerek bağlanmalıdır:
Güc Bağlantısı: 24V - 80V DC kaynağa uygun kablo ile bağlayın.
Motor Bağlantısı: Step motorun A+, A-, B+, B- terminallerini doğru şekilde sürücüye bağlayın.
Kontrol Sinyali Bağlantısı: Pulse/Dir veya CW/CCW girişlerini kontrol kartına bağlayın.
Akım ve Mikro Adım Ayarları: Motor gereksinimlerine uygun DIP switch ayarları yapın.
Test ve Kalibrasyon: Sürücüyü test edin ve hareket hassasiyetini kalibre edin.
6. Avantajları
Yüksek Hassasiyet: Mikro adım desteği sayesinde yumuşak ve hassas hareket sağlar.
Düşük Gürültü ve Titreşim: Geleneksel sürücülere göre daha sessiz çalışma.
Geniş Voltaj Aralığı: 24V - 80V arası güc kaynağı ile esnek çalışma.
Koruma Sistemleri: Aşırı akım, gerilim ve motor aşırı yük koruması.
Kolay Entegrasyon: Farklı kontrol kartlarıyla uyumlu çalışabilir.
7. Sonuç
CWD860H step motor sürücüsü, endüstriyel otomasyon uygulamaları için güvenilir ve performanslı bir çözüm sunar. Yüksek hassasiyet, gürültüsüz çalışma ve güçlü koruma fonksiyonları sayesinde hem amatör hem de profesyonel kullanıcılar için ideal bir seçenektir. CNC makineleri, lazer kesim sistemleri ve otomasyon hatlarında verimli bir şekilde kullanılabilir.
