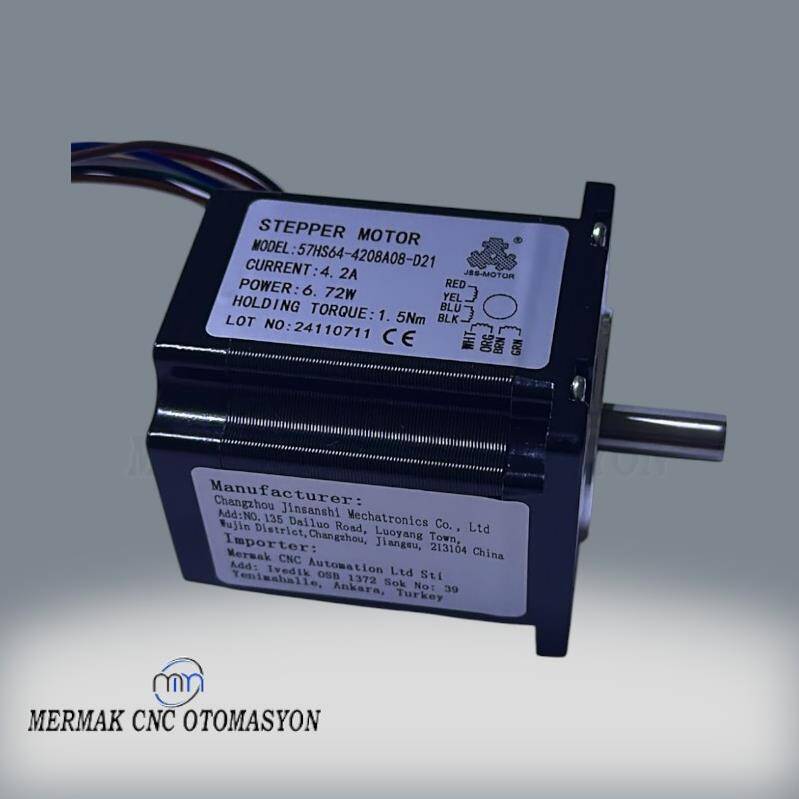

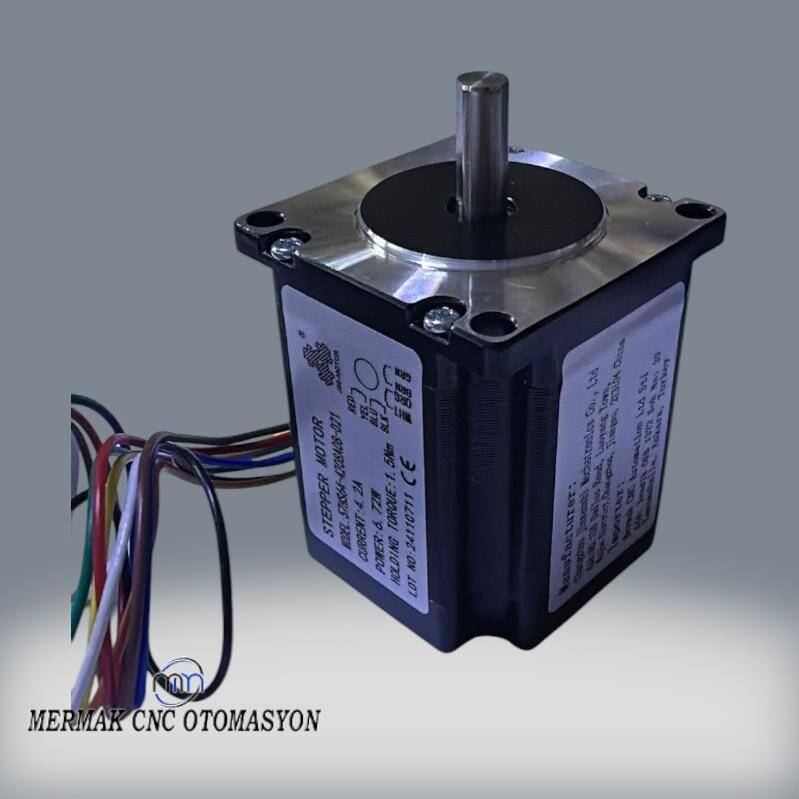

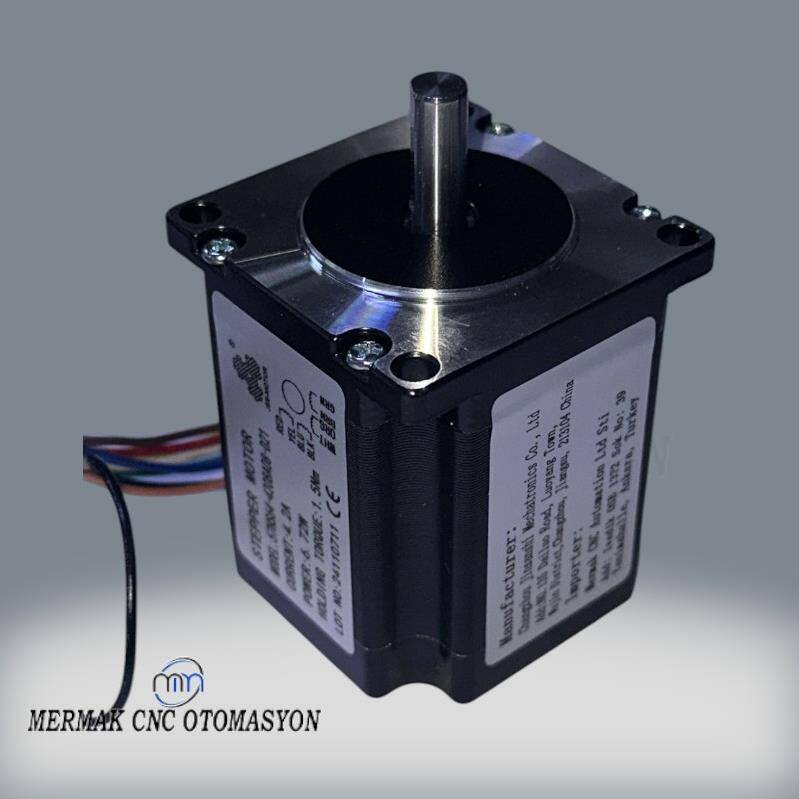

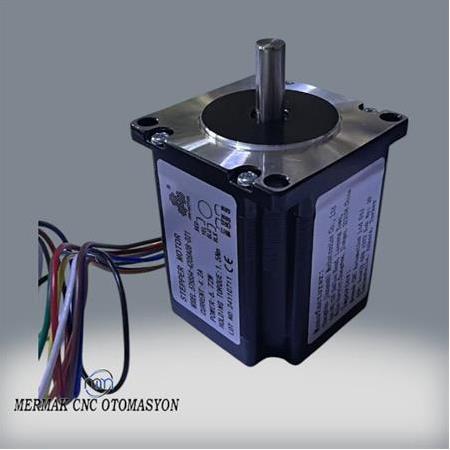

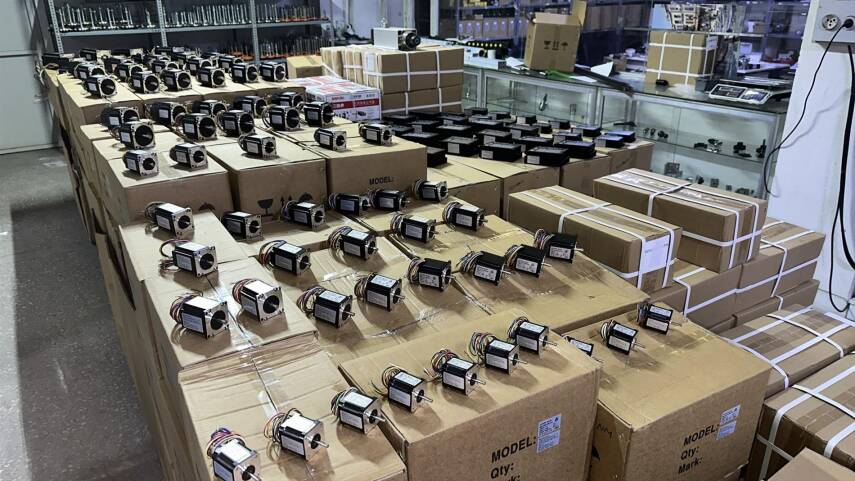

Step Motor Nema 23 1.5 Nm

Jss

Yorum Yap

Yorumlar (22)

Ürün Kodu : 57HS64-4208A08-D21

Stokta 500+ Adet Var hesaplanıyor…

1.347,84 TL

%46 İndirim

606,92 TL + KDV

728,30 TL Kdv Dahil

%46 İndirim

Öne Çıkan Bilgiler

En İyi Kalite En İyi Fiyat Garantisi

Adet

Beğen

Listeye Ekle Yorum Yap Fiyat Alarmı

256-bit SSL & 3D Secure PCI-DSS uyumlu ödeme Aynı gün kargo* Kaskolu gönderim E-Fatura / E-Arşiv 14 gün iade / değişim Resmî firma • Vergi levhası KVKK & Gizlilik Politikası Stoktan hızlı teslim Teknik destek & garanti

Ürün Açıklaması

Step Motor Adım Açısı

1.8 derece

Step Motor Civata Ölçüsü

Step Motor Kablo Sayısı

8 kablolu

Step Motor Mil Çapı

8 mm

Step Motor Flanş Ölçüsü

57x57 mm

Nema Ölçüsü

Nema 23

Step Motor Gücü

1.5 Nm

Marka Jss

Kategori Nema 23 Step Motor Çeşitleri

SSS

NEMA 23 çerçeve boyutuna sahip, hassas açısal hareketler için tasarlanmış bir step motordur.

Her adımda belirli bir açıyla dönerek yüksek doğrulukta konum kontrolü sağlar.

1.5 Newton-metre (Nm) tutma torku ile belirli bir yükü sabit tutma veya hareket ettirme kapasitesine sahiptir.

Step Motor Nema 23 1.5 Nm

ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

Ürün Hakkında Detaylı İnceleme

Endüstriyel otomasyon sistemlerinde hassas hareket kontrolü, üretim kalitesi ve verimliliği için kritik bir öneme sahiptir. Bu bağlamda, JSS-MOTOR markalı NEMA 23 1.5 Nm Step Motor, konumlandırma doğruluğu ve tekrarlanabilirlik gerektiren uygulamalar için tasarlanmış yüksek performanslı bir çözümdür. NEMA (National Electrical Manufacturers Association) 23 standardı, motorun montaj flanş boyutunu ve fiziksel özelliklerini belirleyerek, farklı üreticilerin ürünleri arasında mekanik uyumluluk sağlar. Bu motor, 2.3 inç kare flanş boyutuna sahip olup, endüstriyel makinelerde standart montaj alanlarına kolayca entegre edilebilir.

Bu step motorun 1.5 Nm'lik tutma torku (Holding Torque), motor enerjili durumdayken, herhangi bir adımda duruş pozisyonunu koruma ve dış yüklemelere karşı direnme kabiliyetini ifade eder. Bu özellik, özellikle kesme, oyma, taşıma veya montaj gibi uygulamalarda işlenen parçanın veya konumlandırılan bileşenin sabit kalmasını garantileyerek, işleme hassasiyetini ve ürün kalitesini doğrudan etkiler. 4.2A nominal akım değeri, motorun maksimum verimle ve uzun ömürlü çalışabilmesi için gereken elektrik beslemesini gösterirken, 6.72W güç çıkışı, motorun mekanik iş yapma kapasitesinin güvenilir bir göstergesidir.

Neden Bu Ürünü Seçmelisiniz?

Yüksek Hassasiyet ve Tekrarlanabilirlik: Mikro adımlama yeteneği sayesinde her adımda milimetrik konumlandırma doğruluğu sağlar, otomasyon sistemlerinizde üst düzey performans sunar.
Güçlü Tutma Torku (1.5 Nm): Motor enerjili durumdayken dahi dış yüklemelere karşı mükemmel direnç gösterir, bu sayede işlenen parçaların veya konumlandırılan bileşenlerin sabit kalmasını garantiler.
NEMA 23 Standart Uyumluluğu: Endüstriyel montaj standartlarına tam uyum sağlayarak mevcut sistemlerinize kolayca entegre edilebilir ve mekanik uyumluluk sorunlarını ortadan kaldırır.
Geniş Sürücü ve Redüktör Uyumluluğu: Endüstriyel step motor sürücüleriyle ve planet redüktörlerle sorunsuz çalışabilme yeteneği, sistem tasarımında esneklik ve performans optimizasyonu sunar.

Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz.

Daha detaylı bilgi için: Ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.

Teknik Spesifikasyonlar

Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:

Teknik Parametre

Değer / Açıklama

Model

57HS64-4208A08-D21

Marka

JSS-MOTOR

Standart

NEMA 23 (National Electrical Manufacturers Association; motorun flanş boyutunu ve montaj standardını belirtir, 2.3 inç (yaklaşık 57mm) kare flanş anlamına gelir.)

Nominal Akım

4.2A (Motorun optimum performansla çalışması için gereken maksimum sürekli akım değeri.)

Güç

6.72W (Motorun elektrik enerjisini mekanik enerjiye dönüştürme kapasitesinin bir göstergesi.)

Tutma Torku

1.5 Nm (Holding Torque) (Motorun enerji verildiğinde, herhangi bir adımda dururken dış yüklemelere karşı direnme kabiliyeti; konumlandırma stabilitesi için kritik.)

Bağlantı Şeması

A+ Mavi-Kırmızı, A- Sarı-Siyah, B+ Turuncu-Yeşil, B- Kahve-Beyaz (Motor sargılarının sürücüye doğru bağlantısını gösterir, faz eşleştirmesi önemlidir.)

Uyumlu Ekipman

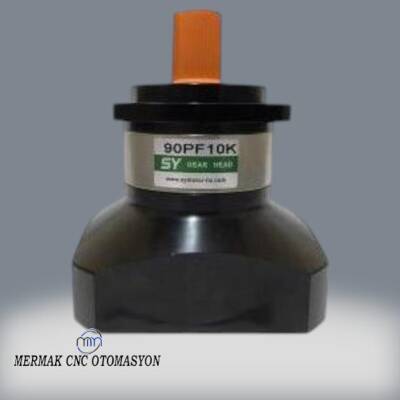

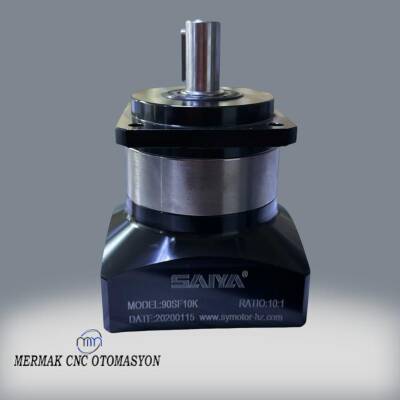

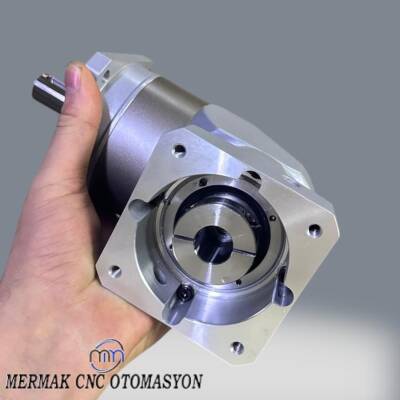

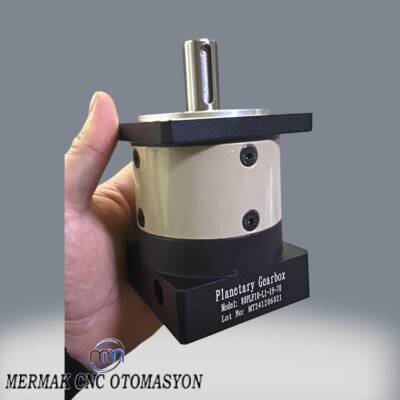

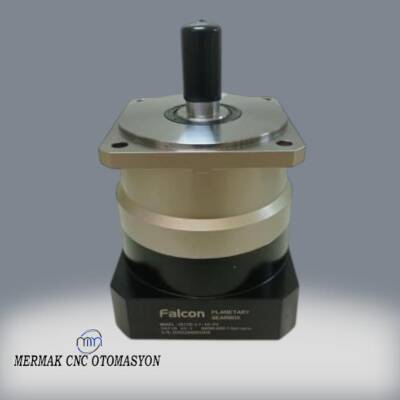

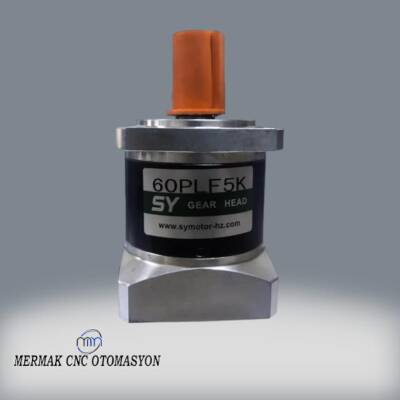

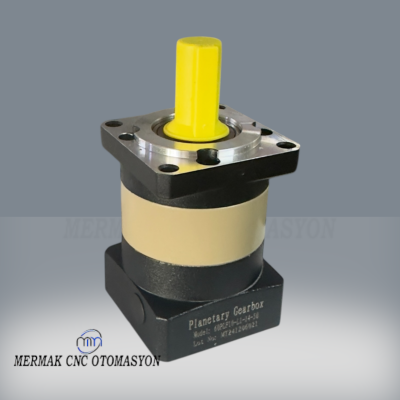

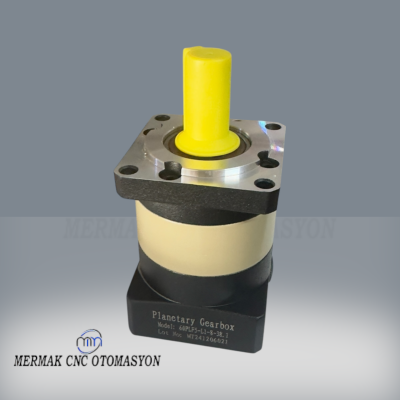

Planet Redüktörler (Tork artırma ve hız düşürme ihtiyacı olan uygulamalar için uyumlu redüktörlerle sorunsuz çalışır.)

Endüstriyel Uygulama Alanları

CNC Router ve Lazer Kesim Makineleri

Bu motor, CNC router'larda kesici takımın veya lazer kafasının X-Y-Z eksenlerindeki hassas hareketini kontrol etmek için idealdir. Yüksek torku sayesinde ağır işleme koşullarında dahi adımları kaçırmadan kararlı ve tekrarlanabilir sonuçlar sunar, böylece üretim kalitesini artırır. Özellikle ahşap, metal ve plastik işleme makinelerinde kusursuz yüzeyler elde etmek için tercih edilir.

Otomatik Montaj ve Paketleme Sistemleri

Otomatik montaj hatlarında robotik kolların veya taşıma bantlarının hassas konumlandırılmasında kritik rol oynar. Paketleme makinelerinde ürünlerin doğru pozisyonlara yerleştirilmesi veya etiketleme ünitelerinin senkronize çalışması için gerekli olan hassasiyeti ve hızı sağlar. Bu sayede üretim verimliliği maksimum seviyeye çıkarılırken, hata oranı minimize edilir.

3D Yazıcılar ve Prototipleme Cihazları

Özellikle büyük hacimli ve yüksek hassasiyet gerektiren endüstriyel 3D yazıcılarda ekstrüderin veya tabla hareketlerinin kontrolünde kullanılır. 1.5 Nm torku ile filament beslemesini ve katman yerleşimini mükemmel bir doğrulukla yöneterek kaliteli ve tekrarlanabilir prototiplerin üretilmesine olanak tanır. Hassas katman birikimi gerektiren her türlü prototipleme cihazı için güvenilir bir çözümdür.

Operasyonel Avantajlar

Yüksek Verimlilik

Gelişmiş adım kontrol algoritmaları ve optimize edilmiş manyetik yapısı sayesinde enerji tüketimini minimize ederken maksimum tork çıkışı sağlar. Bu, işletme maliyetlerini düşürür ve otomasyon süreçlerinizin kesintisiz çalışmasına katkıda bulunur. Uzun çalışma saatlerinde dahi stabil performans sergiler.

Uzun Kullanım Ömrü

Endüstriyel sınıf malzemelerden üretilmiş sağlam gövdesi ve yüksek kaliteli rulmanları ile zorlu çalışma koşullarına karşı üstün direnç gösterir. Toza ve nem gibi çevresel faktörlere karşı dayanıklılığı, bakım ihtiyacını azaltır ve uzun yıllar güvenilir performans sunarak toplam sahip olma maliyetini düşürür.

Kolay Entegrasyon

NEMA 23 standart flanş yapısı ve net bağlantı şeması sayesinde mevcut veya yeni sistemlere hızlı ve sorunsuz bir şekilde entegre edilebilir. Evrensel sürücü uyumluluğu, kurulum sürecini basitleştirir ve devreye alma süresini kısaltarak projelerin zamanında tamamlanmasına olanak tanır.

Step Motor Nema 23 1.5 Nm Hakkında Merak Edilenler ve Teknik Detaylar

Nema 23 1.5 Nm step motorumu hangi voltaj aralığında beslemeliyim?

JSS-MOTOR Nema 23 1.5 Nm step motorunuzu beslemek için doğru voltaj, kullanılan step motor sürücünüzün modeline ve uygulamanızın hız gereksinimlerine bağlıdır. Genellikle, bu tür motorlar için 24V ila 48V DC aralığında bir besleme voltajı kullanılması tavsiye edilir. Motorun kendisi düşük faz voltajına sahip olsa da (ortalama 1.6V), sürücüler yüksek voltaj kullanarak akımın bobinlerde daha hızlı yükselmesini sağlar, bu da daha yüksek hızlarda daha iyi performans ve tork elde etmenizi sağlar. Güç kaynağınızın sürücünüzün maksimum giriş voltajını aşmadığından ve yeterli akım sağlayabildiğinden emin olun.

Bu step motor için sürücü akım ayarını kaç Amper'e getirmeliyim?

JSS-MOTOR Nema 23 (Model: 57HS64-4208A08-D21) step motorunuzun nominal akımı 4.2A'dır. Sürücünüzün akım ayarını motorun nominal akımına (4.2A) veya biraz altına (örneğin %90-95'ine) ayarlamanız önerilir. Bu, motorun tam tork potansiyeline ulaşmasını sağlarken aşırı ısınmayı da önleyecektir. Örneğin, sürücünüzün ayarını 4.0A veya 4.2A olarak yapılandırabilirsiniz. Sürücü kılavuzuna bakarak DIP anahtarları veya yazılımla doğru akım ayarını yaptığınızdan emin olun.

Step motorum çalışırken aşırı ısınıyor, bu normal mi, ne yapmalıyım?

Step motorların çalışırken ısınması normaldir, ancak aşırı ısınma (elle dokunulamayacak kadar sıcak olması) bir sorun işaretidir. Aşırı ısınmanın nedenleri şunlar olabilir: 1) Sürücü akım ayarının nominal akımdan (4.2A) yüksek olması, 2) Motorun uzun süre yüksek tork yükü altında çalışması, 3) Düşük voltajda yüksek akım çekilmesi, 4) Yetersiz soğutma. İlk olarak sürücü akım ayarınızı kontrol edin ve doğru değerde (4.2A veya biraz altında) olduğundan emin olun. Gerekirse motoru pasif soğutma için bir soğutucu bloğu veya aktif soğutma için bir fan ile destekleyebilirsiniz. Ayrıca, uygulamanızın motorun tutma torkunu (1.5 Nm) aşmadığından emin olun.

JSS-MOTOR Nema 23 motorumun kablo bağlantı renkleri ve faz eşleşmesi nasıl olmalı?

JSS-MOTOR Nema 23 step motorunuzun (Model: 57HS64-4208A08-D21) kablo bağlantı şeması aşağıdaki gibidir:

A+ Fazı: Mavi-Kırmızı
A- Fazı: Sarı-Siyah
B+ Fazı: Turuncu-Yeşil
B- Fazı: Kahve-Beyaz

Bu eşleşmeyi step motor sürücünüzün A+, A-, B+, B- terminallerine doğru şekilde bağladığınızdan emin olun. Yanlış bağlantı motorun düzgün çalışmamasına veya hasar görmesine neden olabilir.

Motorum hareket ederken tork kaybediyor veya adım kaçırıyor gibi, sebebi ne olabilir?

Step motorunuzun tork kaybetmesi veya adım kaçırması, genellikle uygulamanızın motorun kapasitesini aşması veya yanlış sürücü ayarlarından kaynaklanır. Olası nedenler ve çözümler şunlardır:

**Yetersiz Tork:** Motorun 1.5 Nm tutma torku, uygulamanızın gerektirdiği yükü karşılamıyor olabilir. Yükü azaltmayı veya daha yüksek torklu bir motor/redüktör kullanmayı düşünebilirsiniz.
**Yanlış Akım Ayarı:** Sürücü akımı motorun nominal akımının (4.2A) altında ayarlanmış olabilir.
**Yüksek Hız:** Özellikle yüksek hızlarda step motorların torku düşer. Hız profilinizi optimize etmeniz veya daha güçlü bir motor kullanmanız gerekebilir.
**Rezonans:** Belirli hızlarda motor rezonansa girebilir ve adım kaçırabilir. Mikro adım ayarlarını değiştirmek veya sürücünün rezonans sönümleme özelliğini kullanmak yardımcı olabilir.
**Kablo Uzunluğu/Kesiti:** Uzun veya ince kablolar voltaj düşüşüne neden olarak motor performansını etkileyebilir.

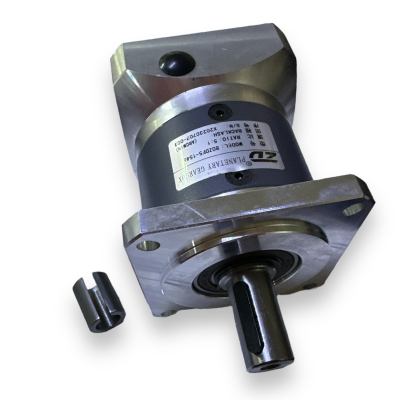

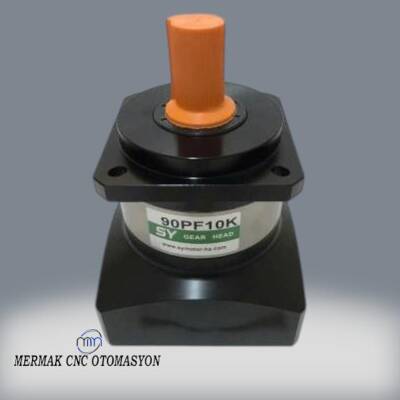

1.5 Nm tork kapasiteli bu motor için hangi tip planet redüktörleri kullanabilirim?

JSS-MOTOR Nema 23 1.5 Nm step motorunuz ile uyumlu planet redüktör seçimi, uygulamanızın tork ve hassasiyet ihtiyacına göre değişir. Motorun NEMA 23 standardında olması, bu boyuttaki motorlar için üretilen birçok standart planet redüktör ile fiziksel olarak uyumlu olmasını sağlar. Önemli olan, redüktörün giriş flanşının NEMA 23 ölçülerine uygun olması ve istediğiniz çevrim oranına (örneğin 3:1, 5:1, 10:1 vb.) sahip olmasıdır. Ayrıca, redüktörün giriş tork kapasitesinin motorun 1.5 Nm torkunu rahatça kaldırabilecek güçte olduğundan emin olmalısınız. Uygun planet redüktör modelleri için web sitemizdeki "Uyumlu Planet Redüktörler İçin Tıklayınız." bağlantısını ziyaret edebilirsiniz.

Hassas konumlandırma için mikro adım ayarlarını nasıl yapmalıyım?

Hassas konumlandırma için mikro adım (microstepping) ayarları step motor sürücüsü üzerinden yapılır. Mikro adım, motorun tam adım açısını daha küçük parçalara bölerek daha akıcı hareket ve daha yüksek çözünürlük sağlar. Örneğin, 1.8 derecelik bir step motoru 1/16 mikro adımda sürmek, her adımın 0.1125 dereceye düşmesini sağlar. Genellikle 1/8, 1/16 veya 1/32 mikro adım ayarları yaygın olarak kullanılır. Daha yüksek mikro adım oranları daha akıcı hareket sağlarken, aynı zamanda sürücüden daha fazla işlem gücü gerektirir ve yüksek hızlarda torkta hafif düşüşlere neden olabilir. Uygulamanızın hassasiyet ve hız gereksinimlerine göre en uygun mikro adım ayarını deneyerek bulabilirsiniz.

Bu motorla maksimum ne kadar hıza ulaşabilirim, hız torku nasıl etkiler?

JSS-MOTOR Nema 23 1.5 Nm step motorunuzla ulaşabileceğiniz maksimum hız, kullanılan sürücü voltajına, sürücünün kapasitesine, motorun ataletine ve uygulamanızın yüküne bağlıdır. Step motorlarda hız arttıkça tork düşer. Yüksek hızlarda motorun endüktif reaktansı artar ve bobinlerdeki akımın istenilen seviyeye ulaşması zorlaşır, bu da efektif torku azaltır. Daha yüksek besleme voltajı, daha hızlı akım yükselişi sağlayarak yüksek hızlarda daha iyi tork performansı elde etmenize yardımcı olabilir. Uygulamanızın hız-tork eğrisini göz önünde bulundurarak optimum çalışma noktasını belirlemeniz önemlidir.

Bu motor için hangi özelliklerde bir step motor sürücüsü kullanmalıyım?

JSS-MOTOR Nema 23 1.5 Nm (Model: 57HS64-4208A08-D21) step motorunuz için seçeceğiniz sürücünün aşağıdaki özelliklere sahip olması önemlidir:

**Akım Kapasitesi:** Motorun nominal akımı 4.2A olduğu için, sürücünüzün faz başına en az 4.2A veya üzeri akım verebilmesi gerekir.
**Voltaj Aralığı:** Sürücünüzün 24V-48V DC gibi geniş bir besleme voltajı aralığını desteklemesi, performans esnekliği sağlar.
**Mikro Adım Desteği:** Hassas konumlandırma için 1/8, 1/16, 1/32 gibi mikro adım seçenekleri sunmalıdır.
**Koruma Özellikleri:** Aşırı akım, aşırı voltaj, aşırı ısınma gibi koruma özellikleri motorunuzun ve sürücünüzün ömrünü uzatır.
**Uyumlu Kontrol Arayüzü:** Genellikle PUL/DIR (Puls/Yön) arayüzüne sahip sürücüler tercih edilir.

Mermak CNC olarak, motorunuzla tam uyumlu ve yüksek performans sunan step motor sürücüleri konusunda size yardımcı olabiliriz.

Uzun kablo bağlantıları için JSS-MOTOR Nema 23 motorumda hangi kesitte kablo kullanmalıyım?

Uzun kablo bağlantılarında voltaj düşüşünü ve sinyal kaybını minimize etmek için doğru kablo kesitini seçmek kritik öneme sahiptir. JSS-MOTOR Nema 23 motorunuzun nominal akımı 4.2A olduğundan, kısa mesafeler (1-2 metre) için 0.75 mm² veya 1.0 mm² kesitli kablolar yeterli olabilir. Ancak 3 metreyi aşan bağlantılarda veya daha kritik uygulamalarda, 1.5 mm² veya hatta 2.5 mm² kesitli blendajlı kablo kullanmak daha güvenli olacaktır. Bu, hem akımın sorunsuz iletilmesini sağlar hem de elektriksel gürültüden kaynaklanabilecek olası problemleri azaltır.

JSS-MOTOR Nema 23 1.5 Nm step motorun garanti süresi ve koşulları nelerdir?

Mermak CNC tarafından satılan JSS-MOTOR Nema 23 1.5 Nm step motorlar, üretim hatalarına karşı belirli bir garanti süresi ile birlikte gelir. Garanti süresi genellikle 12 ila 24 ay arasında değişmekle birlikte, ürünle birlikte verilen garanti belgesinde veya satış sözleşmenizde belirtilir. Garanti koşulları, ürünün doğru şekilde kullanılması, belirtilen teknik özelliklere uygun beslenmesi ve harici bir hasara maruz kalmaması durumunda geçerlidir. Kullanıcı hatası, yanlış bağlantı, aşırı akım/voltaj veya mekanik zorlama gibi durumlar garanti kapsamı dışında kalabilir. Detaylı bilgi için satış sonrası destek ekibimizle iletişime geçebilirsiniz.

Motorum arızalandığında tamir veya yedek parça temini konusunda destek alabilir miyim?

Evet, Mermak CNC olarak sattığımız JSS-MOTOR Nema 23 1.5 Nm step motorlar için satış sonrası teknik servis ve yedek parça desteği sunmaktayız. Motorunuzda bir arıza meydana geldiğinde, teknik servisimize başvurarak durumu bildirebilirsiniz. Uzman ekibimiz arızanın tespiti konusunda size yardımcı olacak ve gerekli görüldüğü takdirde tamir veya orijinal yedek parça temini konusunda destek sağlayacaktır. Motorun onarılabilir olup olmadığı veya yeni bir ürünle değiştirilmesi gerekip gerekmediği, arızanın niteliğine ve motorun genel durumuna göre belirlenir.

Motorum hiç çalışmıyor veya titriyor, ilk olarak hangi kontrolleri yapmalıyım?

Motorunuzun hiç çalışmaması veya sadece titremesi durumunda aşağıdaki temel kontrolleri yapmalısınız:

**Güç Kaynağı Kontrolü:** Güç kaynağının açık olduğundan ve doğru voltajı (örn. 24-48V DC) sürücüye sağladığından emin olun.
**Kablo Bağlantıları:** Motor ile sürücü arasındaki kablo bağlantılarının (A+, A-, B+, B- fazları) doğru ve sağlam olduğundan, gevşek veya yanlış bağlantı olmadığından emin olun. Motorun kablo renk şemasını (A+ Mavi-Kırmızı, A- Sarı-Siyah, B+ Turuncu-Yeşil, B- Kahve-Beyaz) kontrol edin.
**Sürücü Akım Ayarı:** Sürücünün akım ayarının motorun nominal akımına (4.2A) uygun olduğundan emin olun.
**Kontrol Sinyalleri:** Sürücünüze gelen PULS ve YÖN sinyallerinin doğru ve aktif olduğundan emin olun. Kontrolcüden (PLC, Arduino vb.) sinyal gelip gelmediğini kontrol edin.
**Motor Bobin Direnci:** Bir multimetre ile motor bobinlerinin dirençlerini ölçerek, bobinlerde açık devre veya kısa devre olup olmadığını kontrol edebilirsiniz.

Bu kontrollerden sonra sorun devam ediyorsa, teknik destek ekibimizle iletişime geçmenizi öneririz.

Nema 23 1.5 Nm Step Motoru Yüksek Devirlerde Tork Daha Yüksek Olması İçin Nelere Dikkat Edilmelidir. ▼

? Nema 23 1.5 Nm step motor yüksek devirde tork artırma
step motor yüksek devir tork nasıl artırılır
step motor tork kaybı nedenleri
step motor sürücü ayarları yüksek devir
step motor tork artırma yöntemleri
Nema 23 1.5 Nm Step Motorun yüksek devirde torkunu artırmak için: Sürücü voltajını artırın, akım ayarını doğru yapın, kablo ve bağlantıları kısa ve kaliteli tutun, mümkünse daha yüksek voltajlı sürücü kullanın. Mikroadım ayarını düşük tutmak da torku korur.

---

Detaylı Açıklama:

Nema 23 1.5 Nm Step Motorlarda yüksek devirde tork kaybı, step motorların doğası gereği kaçınılmazdır. Ancak aşağıdaki teknik önlemlerle yüksek devirde daha fazla tork alabilirsiniz:

1. Sürücü Voltajı:
- Step motorlar, düşük hızda yüksek tork verirken, hız arttıkça tork hızlıca düşer. Sürücüye verilen voltajı artırmak (örneğin 24V yerine 36V veya 48V kullanmak), yüksek devirde bobinlerin daha hızlı manyetize olmasını sağlar ve tork kaybını azaltır.
- Motorun ve sürücünün maksimum voltaj değerlerini aşmamaya dikkat edin.

2. Akım Ayarı:
- Sürücüdeki akım ayarını, motorun nominal akımına (bu model için 4.2A) göre ayarlayın. Düşük akımda motor yeterli tork üretemez, yüksek akımda ise aşırı ısınma ve motor ömründe azalma olur.

3. Mikroadım Ayarı:
- Mikroadım (microstep) değeri arttıkça motorun hassasiyeti artar fakat tork azalır. Yüksek devirde çalışırken, mikroadım ayarını mümkün olduğunca düşük tutmak (örneğin 1/2 veya 1/4 adım) torku korur.

4. Kablo ve Bağlantılar:
- Motor ile sürücü arasındaki kabloları kısa ve kaliteli seçin. Uzun ve ince kablolar, yüksek devirde gerilim düşümüne ve tork kaybına neden olur.

5. Güç Kaynağı:
- Güç kaynağınızın voltaj ve akım kapasitesi, sürücü ve motorun ihtiyacını karşılamalıdır.

6. Soğutma:
- Yüksek akım ve devirde motor ısınır. Yeterli soğutma sağlanmazsa, motor performansı düşer ve ömrü kısalır.

7. Alternatif Çözüm:
- Eğer yukarıdaki önlemler yeterli gelmiyorsa, daha yüksek torklu bir step motor (örneğin Nema 23 2.2 Nm) veya redüktörlü bir sistem tercih edebilirsiniz.

Fiyat ve stok için cnc-marketi.com’u kontrol ediniz.

Kaynak: Mermak CNC ürün teknik dokümantasyonu ve ürün açıklamaları.

Bu Parça Nedir ? Ne İşe Yarar? Nasıl Kullanılır? Özellikleri Nelerdir ? Nasıl Bağlanır ? ▼

? Step Motor Nema 23 1.5 Nm nedir
57HS64-4208A08-D21 teknik özellikleri
Nema 23 step motor bağlantı şeması
Nema 23 step motor kullanım şekli
Nema 23 step motor uygulama alanları

Step Motor Nema 23 1.5 Nm (57HS64-4208A08-D21) Teknik ve Kullanım Bilgisi

1. Ürün Tanımı ve Ne İşe Yarar?

Step motorlar, elektriksel darbelerle (pulse) belirli açısal adımlar şeklinde dönen, hassas konumlandırma ve hız kontrolü gerektiren uygulamalarda kullanılan motorlardır. Nema 23, motorun gövde/flanş boyutunu (57x57 mm) ifade eder. 1.5 Nm tork kapasitesiyle, CNC makineleri, 3D yazıcılar, lazer kesiciler, robotik sistemler ve otomasyon uygulamalarında hassas hareket ve pozisyon kontrolü sağlar.

2. Temel Teknik Özellikler

- Model: 57HS64-4208A08-D21
- Standart: NEMA 23
- Tutma Torku: 1.5 Nm (Holding Torque)
- Nominal Akım: 4.2A
- Güç: 6.72W
- Uyumlu Sürücü: JSS556 ve benzeri 4A üzeri akım verebilen step motor sürücüler.

3. Kullanım Alanları

- CNC router, freze, torna ve dik işleme merkezleri
- 3D yazıcılar
- Lazer kesim ve gravür makineleri
- Endüstriyel otomasyon sistemleri
- Konveyör ve robotik sistemler
- Elektronik ve mekanik prototipleme

4. Bağlantı Şeması ve Bağlantı Adımları

Bu model 8 kablolu olabilir ancak genellikle 4 kablo (bipolar bağlantı) ile kullanılır. JSS556 sürücüye bağlantı için tipik renk kodları ve bağlantı tablosu:

Motor Ucu	Kablo Renkleri	Sürücü Terminali
A+	Mavi-Kırmızı	A+
A-	Sarı-Siyah	A-
B+	Turuncu-Yeşil	B+
B-	Kahve-Beyaz	B-

Bağlantı Adımları:

1. Motor kablolarını yukarıdaki tabloya göre sürücüye bağlayın.
2. Sürücüye uygun voltajda (genellikle 24V-50V DC) güç kaynağı bağlayın.
3. Sürücüye PULSE (STEP), DIRECTION (DIR) ve ENABLE sinyalleri için kontrol kartınızdan bağlantı yapın.
4. Pulse ve yön sinyalleri için sürücü ile kontrol kartı arasındaki bağlantı tipini (PNP/NPN veya optokuplör) kontrol edin.
5. Sürücü üzerindeki DIP switch ile motorun nominal akımını (4.2A) ve mikrostep ayarını seçin.

5. Montaj ve Kullanımda Dikkat Edilecekler

- Motorun montajı sırasında titreşimsiz ve rijit bir yüzeye sabitlenmesi gerekir.
- Kablo bağlantılarında kısa devre veya gevşeklik olmamasına dikkat edilmelidir.
- Sürücü akım ayarı motorun nominal değerine göre yapılmalıdır (4.2A).
- Uygun soğutma ve havalandırma sağlanmalıdır.

6. Uyumlu Ekipmanlar

- JSS556 step motor sürücü

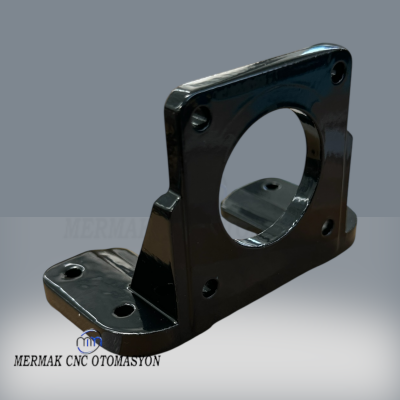

- Nema 23 step motor flanş braketi ve bağlantı setleri
- 24V-50V DC güç kaynağı

Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz. Teknik sorularınız için her zaman destek alabilirsiniz.

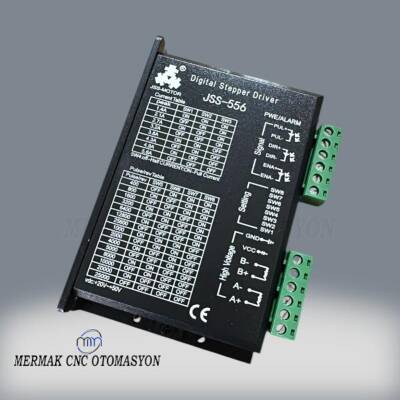

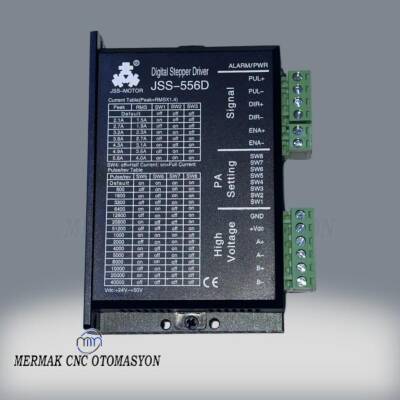

Nema 23 1.5 Nm Step Motoru Jss556 Sürücüyenasıl Bağlayabilirim ▼

? JSS556 sürücüye Nema 23 1.5 Nm step motor bağlantısı
JSS556 step motor bağlantı şeması
JSS556 sürücü bağlantı adımları
JSS556 sürücü step motor kablo renkleri
JSS556 sürücü temel bağlantı parametreleri

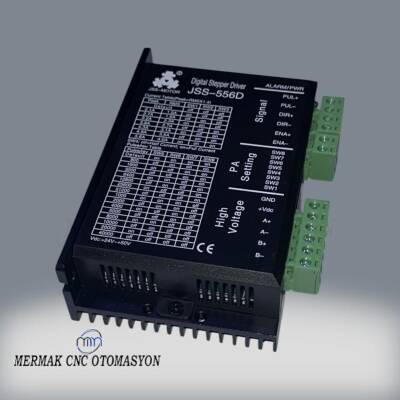

Step Motor Nema 23 1.5 Nm (57HS64-4208A08-D21) modelini JSS556 step motor sürücüsüne bağlamak için aşağıdaki adımları takip edebilirsiniz:

### 1. Motor Kablo Renkleri ve Bağlantı Sırası
Bu modelin tipik bağlantı renkleri:
- A+: Mavi-Kırmızı
- A-: Sarı-Siyah
- B+: Turuncu-Yeşil
- B-: Kahve-Beyaz

JSS556 sürücü üzerinde motor çıkışları genellikle şöyle adlandırılır:
- A+
- A-
- B+
- B-

#### Bağlantı Tablosu:

Motor Ucu	Kablo Renkleri	Sürücü Terminali
A+	Mavi-Kırmızı	A+
A-	Sarı-Siyah	A-
B+	Turuncu-Yeşil	B+
B-	Kahve-Beyaz	B-

### 2. Güç ve Sinyal Bağlantıları
- Sürücüye uygun voltajda (genellikle 24V-50V DC) güç kaynağı bağlayın.
- Sürücüye PULSE (STEP), DIRECTION (DIR) ve ENABLE sinyalleri için kontrol kartınızdan bağlantı yapın.
- Pulse ve yön sinyalleri için sürücü ile kontrol kartı arasındaki bağlantı tipini (PNP/NPN veya optokuplör) kontrol edin.

### 3. Akım ve Mikrostep Ayarı
- Motorunuzun nominal akımı: 4.2A. JSS556 sürücü üzerindeki DIP switch’lerle çıkış akımını 4.2A olarak ayarlayın.
- Uygulamanıza uygun mikrostep çözünürlüğünü yine DIP switch’lerle belirleyin.

### 4. Montaj ve Test
- Tüm bağlantıları yaptıktan sonra önce güç kaynağını, ardından kontrol kartını çalıştırın.
- Motorun doğru yönde ve sessiz çalıştığını gözlemleyin.
- Motor aşırı ısınıyorsa akım ayarını tekrar kontrol edin.

### Dikkat Edilmesi Gerekenler
- Motor ve sürücü bağlantılarını yaparken güç kapalı olmalı.
- Kabloları kısa devre yapmayacak şekilde izole edin.
- Sürücü ve motorun topraklamasını düzgün yapın.

#### Not: Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz.

Kaynak: Ürün teknik açıklaması ve bağlantı şeması.

Aradığınızı bulamadınız mı?
Whatsapp Destek Hattına Sor

Birlikte Kullanılabilecek Ürünler

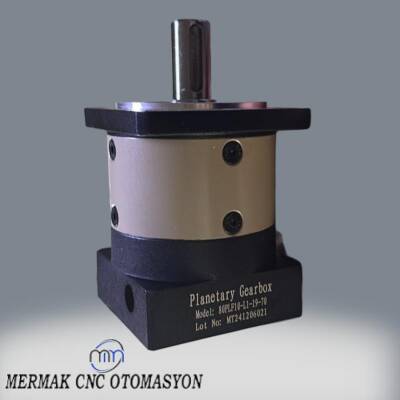

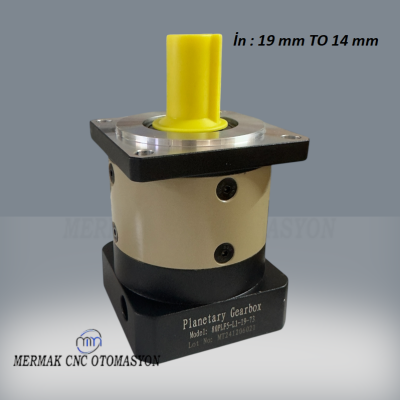

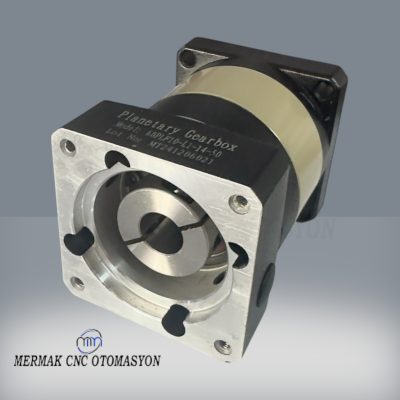

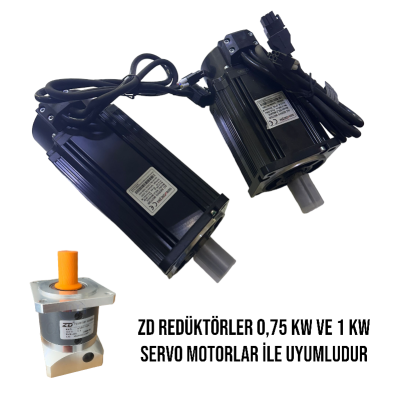

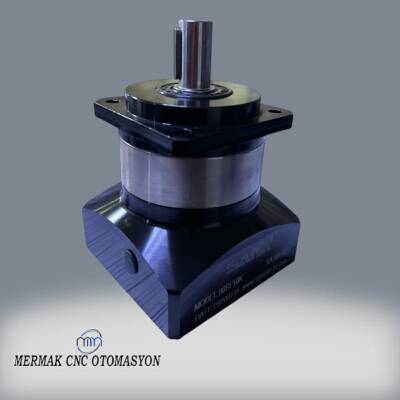

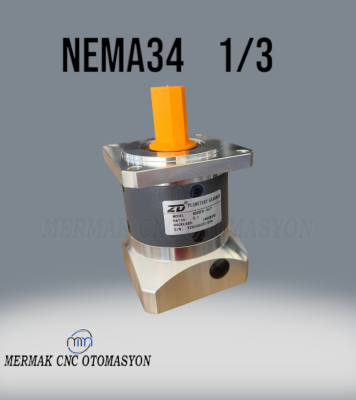

Step Motor Redüktörleri

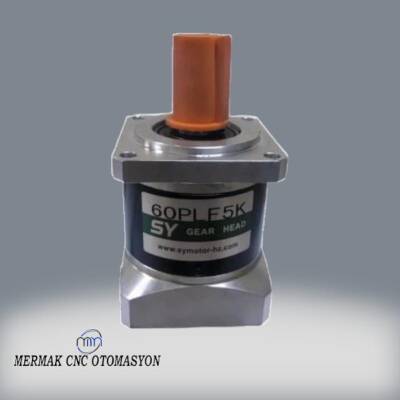

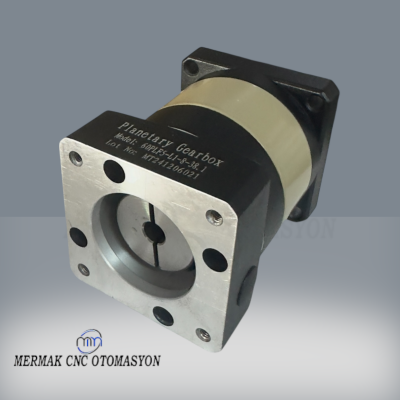

Nema 23 Step Motor için uygun redüktör: 60PLF5 Planet Redüktör 1/5 Nema23

Nema 23 step motorunuzla doğrudan uyumlu, 1/5 oranında tork artışı sağlayarak daha yüksek yük taşıma kapasitesi ve hassasiyet sunar. Özellikle torkun kritik olduğu uygulamalar için idealdir.

Nema 23 Step Motor için daha yüksek oranlı redüktör: 60PLF10 Planet Redüktör 1/10 Nema23

Nema 23 step motorunuzla uyumlu, 1/10 oranında daha yüksek tork artışı ve daha ince adım çözünürlüğü sağlar. Çok ağır yüklerin hareket ettirilmesi veya çok yüksek konumlandırma doğruluğu gerektiren durumlar için tercih edilebilir.

Step Motor Güç Kaynakları

1 Adet Nema 23 Step Motor için Güç Kaynağı: 24 Volt 4,2 Amper Güç Kaynağı Lrs-100-24 100 Watt

Tek bir Nema 23 step motorun (ortalama 3-4A) akım ihtiyacını karşılar. 24V DC çıkışı, çoğu step motor sürücüsü için standart ve stabil bir besleme sağlar. LRS serisi, kompakt ve verimli anahtarlamalı güç kaynaklarıdır.

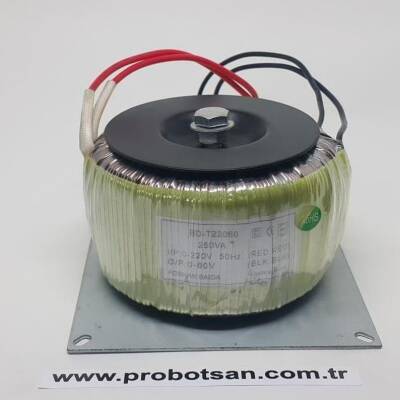

1 Adet Nema 23 Step Motor için Yüksek Performanslı Güç Kaynağı: 43 Volt Ac Güç Kaynağı Toroid 200W + Dc Çevirici Köprü Diyot

Daha yüksek voltaj (yaklaşık 60V DC) sağlayarak Nema 23 motorunuzun daha yüksek hızlarda daha iyi tork üretmesine olanak tanır. Dahili köprü diyot ile AC'den DC'ye dönüşüm için ek bileşen gerektirmez. LRS serisine göre daha yüksek voltaj esnekliği sunar.

2 Adet Nema 23 Step Motor için Güç Kaynağı: 24 Volt 14,6 Amper Güç Kaynağı Lrs-350-24 350 Watt

İki adet Nema 23 step motorun (toplamda yaklaşık 6-8A) ihtiyaç duyduğu akımı fazlasıyla karşılar. 24V DC çıkışı ile stabil ve güvenilir bir besleme sunar. Yüksek akım kapasitesi sayesinde sisteminize ek motor veya bileşen ekleme esnekliği sağlar.

2 Adet Nema 23 Step Motor için Esnek Güç Kaynağı: 24-48V 6 Amper Çift Çıkış Dc Güç Kaynağı

İki Nema 23 motor için uygun 6A akım kapasitesi sunar ve 24V ile 48V arasında ayarlanabilir voltaj seçeneği ile motor performansını (hız ve tork) optimize etme esnekliği sağlar. Bu esneklik, farklı uygulamalar için idealdir.

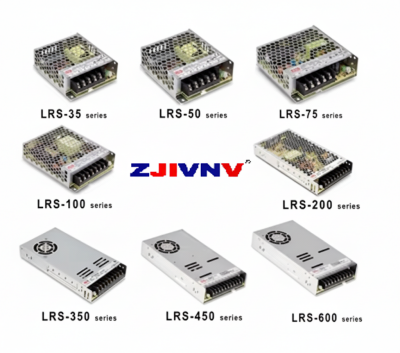

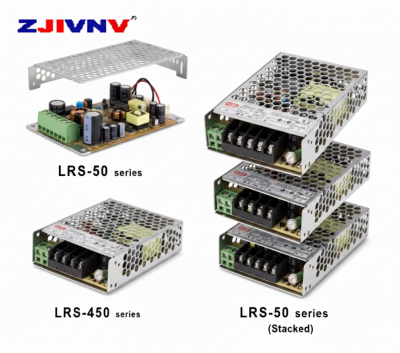

3 Adet Nema 23 Step Motor için Güç Kaynağı: 48 Volt 12,5 Amper Güç Kaynağı Ms-600-48 600 Watt

Üç adet Nema 23 step motorun (toplamda yaklaşık 9-12A) yüksek akım ihtiyacını karşılar. 48V DC çıkışı ile motorların yüksek hız ve tork performansını en üst düzeye çıkarır. Yüksek güç kapasitesi ve stabil çıkışı ile profesyonel uygulamalar için uygundur.

Step Motor Sürücüleri

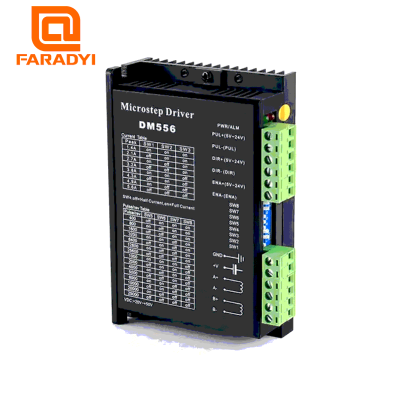

Nema 23 Step Motor için Standart Sürücü: Step Motor Sürücü JSS556

Nema 23 step motorunuz için uygun, 5.6A'e kadar akım desteği sunan, maliyet-etkin ve yaygın olarak kullanılan bir sürücüdür. Çoğu genel amaçlı CNC uygulaması için yeterli performans ve hassasiyet sağlar.

Nema 23 Step Motor için Yüksek Performanslı Sürücü: Step Motor Sürücü JSS860H

Nema 23 motorunuz için daha yüksek akım (8.2A'e kadar) ve voltaj desteği sunarak daha yüksek hızlarda daha pürüzsüz hareket ve daha iyi tork performansı sağlar. Özellikle daha dinamik ve zorlu uygulamalar için idealdir, JSS556'ya göre daha gelişmiş kontrol sunar.

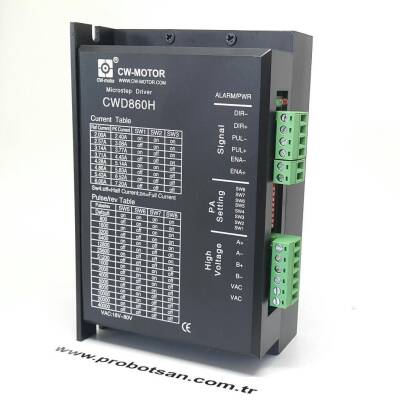

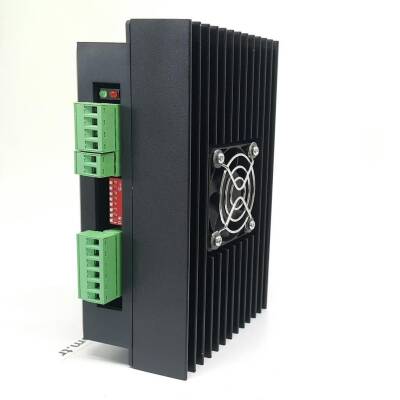

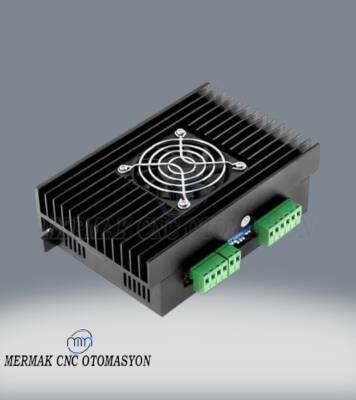

Nema 23 Step Motor için Alternatif Yüksek Performanslı Sürücü: Step Motor Sürücü Cwd860h

JSS860H ile benzer şekilde, Nema 23 motorunuz için yüksek akım ve voltaj kapasitesi sunar. Gelişmiş mikro adımlama özellikleri ile daha hassas ve titreşimsiz hareket kontrolü sağlar. Yüksek hızlı ve yüksek hassasiyetli uygulamalarda fark yaratır.

Ürün Açıklaması

Step Motor Adım Açısı

1.8 derece

Step Motor Civata Ölçüsü

Step Motor Kablo Sayısı

8 kablolu

Step Motor Mil Çapı

8 mm

Step Motor Flanş Ölçüsü

57x57 mm

Nema Ölçüsü

Nema 23

Step Motor Gücü

1.5 Nm

Ürün Etiketleri

Nema23 Step Motor Çeşitleri

Sık Sorulan Sorular

Kargo ücretsiz mi?

2000 TL ve üzeri siparişlerde kargo ücretsizdir. Altında anlaşmalı kargo tarifesi uygulanır.

Step Motor Nema 23 1.5 Nm stokta var mı?

Evet, Step Motor Nema 23 1.5 Nm stoktan hızlı sevke uygundur.

Kargo güvenli paketleniyor mu?

Darbe emici iç malzeme + çift oluklu kutu; gerekirse paletleme. Gönderiler sigortalı/kaskolu sevk edilir.

Fiyat güncel mi?

Bu sayfadaki Step Motor Nema 23 1.5 Nm fiyatı anlık olarak günceldir.

Stok bilgisi güncel mi?

Stoklar ERP/entegrasyon ile düzenli güncellenir; ödeme adımında nihai teyit sağlanır.

Kargo zorunlu mu? Yerinizden teslim alabilir miyim?

Kargo zorunlu değildir. Ankara HAB OSB mağazamızdan randevu ile teslim alabilirsiniz.

Aynı gün kargo var mı?

Öğleden önce tamamlanan uygun siparişler çoğunlukla aynı gün kargoya verilir.

Teslimat süresi ne kadar?

Adrese ve yoğunluğa bağlı olarak genelde 1–3 iş günü.

Ödeme seçenekleri neler?

3D Secure kredi/banka kartı, havale/EFT; kurumsal müşteriye e-fatura/e-arşiv.

İade/değişim mümkün mü?

Mevzuata uygun şekilde, kullanılmamış ve eksiksiz ürünlerde iade/değişim yapılır.

Teklif/Proforma alabilir miyim?

Evet; vergi ve teslimat bilgileriyle proforma düzenlenir. WhatsApp: 0534 658 54 01

Garanti durumu nedir?

Ürün faturalı ve garantilidir; üretici/ithalatçı koşulları geçerlidir.

Fiyatlara KDV dahil mi?

Ürün sayfasında belirtilen fiyatlar +KDV olarak gösterilir.

E-fatura / e-arşiv kesiyor musunuz?

Evet. Tüm satışlar resmi fatura ile düzenlenir; e-fatura/e-arşiv desteğimiz vardır.

Toplu alım indirimi var mı?

Adet ve proje bazlı fiyatlandırma yapılır. Liste dışı iskonto için bizimle iletişime geçin.

Step Motor Nema 23 1.5 Nm benim makinemle uyumlu mu?

Kod/model bilgilerinizi paylaşın; teknik ekibimiz tork, voltaj, flanş/bağlantı ve sürücü uyumluluğunu teyit eder.

Teknik döküman / bağlantı şeması sağlıyor musunuz?

Mümkün olan ürünlerde PDF teknik çizim, bağlantı diyagramı ve kullanım kılavuzu paylaşılır.

Kargo takip nasıl yapılır?

Paket kargoya verildiğinde SMS/e-posta ile takip numarası gönderilir; panelinizden de görebilirsiniz.

Kısmi sevkiyat yapıyor musunuz?

Stok uygunluğuna göre ürünleri bölerek hızlı teslim için kısmi sevk yapabiliriz.

Ambar / paletli gönderim mümkün mü?

Hacimli/ ağır ürünlerde paletli ve ambar gönderimi yapılır; varış deposu ve teslim şartları birlikte planlanır.

Siparişten sonra teslim adresi değişir mi?

Kargoya teslim edilmeden önce destek ekibimizle iletişime geçerseniz güncelleyebiliriz.

Hangi illere kargo ediyorsunuz?

Aşağıdaki tüm illere Step Motor Nema 23 1.5 Nm için hızlı gönderim sağlıyoruz Ortalama Kargo Ulaşma Süreleri:

Step Motor Nema 23 1.5 Nm İstanbul (1–2 gün)
Step Motor Nema 23 1.5 Nm Ankara (1 gün)
Step Motor Nema 23 1.5 Nm İzmir (1–2 gün)
Step Motor Nema 23 1.5 Nm Bursa (1–2 gün)
Step Motor Nema 23 1.5 Nm Antalya (1–2 gün)
Step Motor Nema 23 1.5 Nm Adana (1–2 gün)
Step Motor Nema 23 1.5 Nm Konya (1–2 gün)
Step Motor Nema 23 1.5 Nm Kocaeli (1–2 gün)
Step Motor Nema 23 1.5 Nm Mersin (2 gün)
Step Motor Nema 23 1.5 Nm Gaziantep (2–3 gün)
Step Motor Nema 23 1.5 Nm Şanlıurfa (2–3 gün)
Step Motor Nema 23 1.5 Nm Kayseri (1–2 gün)
Step Motor Nema 23 1.5 Nm Diyarbakır (2–3 gün)
Step Motor Nema 23 1.5 Nm Samsun (1–2 gün)
Step Motor Nema 23 1.5 Nm Sakarya (1–2 gün)
Adıyaman (2–3 gün)
Afyonkarahisar (1–2 gün)
Ağrı (3–5 gün)
Aksaray (1–2 gün)
Amasya (2 gün)
Ardahan (3–5 gün)
Artvin (3–4 gün)
Aydın (1–2 gün)
Balıkesir (1–2 gün)
Bartın (2 gün)
Batman (3–4 gün)
Bayburt (3–4 gün)
Bilecik (1–2 gün)
Bingöl (3–4 gün)
Bitlis (3–5 gün)
Bolu (1–2 gün)
Burdur (1–2 gün)
Çanakkale (1–2 gün)
Çankırı (1–2 gün)
Çorum (2 gün)
Denizli (1–2 gün)
Düzce (1–2 gün)
Edirne (1–2 gün)
Elazığ (2–3 gün)
Erzincan (2–3 gün)
Erzurum (2–4 gün)
Eskişehir (1–2 gün)
Giresun (2–3 gün)
Gümüşhane (2–3 gün)
Hakkâri (3–5 gün)
Hatay (2–3 gün)
Iğdır (3–5 gün)
Isparta (1–2 gün)
Kahramanmaraş (2–3 gün)
Karabük (1–2 gün)
Karaman (1–2 gün)
Kars (3–4 gün)
Kastamonu (2 gün)
Kilis (2–3 gün)
Kırıkkale (1–2 gün)
Kırklareli (1–2 gün)
Kırşehir (1–2 gün)
Kütahya (1–2 gün)
Malatya (2–3 gün)
Manisa (1–2 gün)
Mardin (3–4 gün)
Muğla (1–2 gün)
Muş (3–4 gün)
Nevşehir (1–2 gün)
Niğde (1–2 gün)
Ordu (2–3 gün)
Osmaniye (2–3 gün)
Rize (2–3 gün)
Siirt (3–4 gün)
Sinop (2–3 gün)
Sivas (2 gün)
Şırnak (3–5 gün)
Tekirdağ (1–2 gün)
Tokat (2–3 gün)
Trabzon (2–3 gün)
Tunceli (3–4 gün)
Uşak (1–2 gün)
Van (3–5 gün)
Yalova (1–2 gün)
Yozgat (2 gün)
Zonguldak (1–2 gün)

Hangi ülkelere gönderim var?

Step Motor Nema 23 1.5 Nm ve benzeri ürünlerde; başta Kıbrıs, Azerbaycan ve Kosova olmak üzere düzenli gönderim yaptığımız başlıca ülkeler (tahmini teslim süresi):

Türkiye (1–3 gün)
Almanya (3–6 gün)
Bosna Hersek (4–7 gün)
Bulgaristan (3–5 gün)
Çekya (4–7 gün)
Litvanya (5–8 gün)
Romanya (3–5 gün)
Rusya Federasyonu (5–10 gün)
Tunus (4–8 gün)
Yunanistan (3–5 gün)
Kıbrıs (KKTC) (3–5 gün)
Azerbaycan (3–6 gün)
Kosova (4–7 gün)
Irak (2–5 gün)
Gürcistan (2–4 gün)
Birleşik Krallık (4–7 gün)
İtalya (4–7 gün)
Fransa (4–7 gün)
İspanya (4–7 gün)
Hollanda (4–6 gün)
Polonya (4–7 gün)
Macaristan (4–7 gün)
Birleşik Arap Emirlikleri (3–6 gün)
Suudi Arabistan (4–8 gün)
ABD (5–9 gün)

Gümrük evrakları (ticari fatura, çeki listesi, menşe) tarafımızdan hazırlanır. *Not:* Süreler ekspres kargo/ambar seçeneği, gümrük işlemleri ve resmî tatillere göre ±1–3 gün değişebilir.
