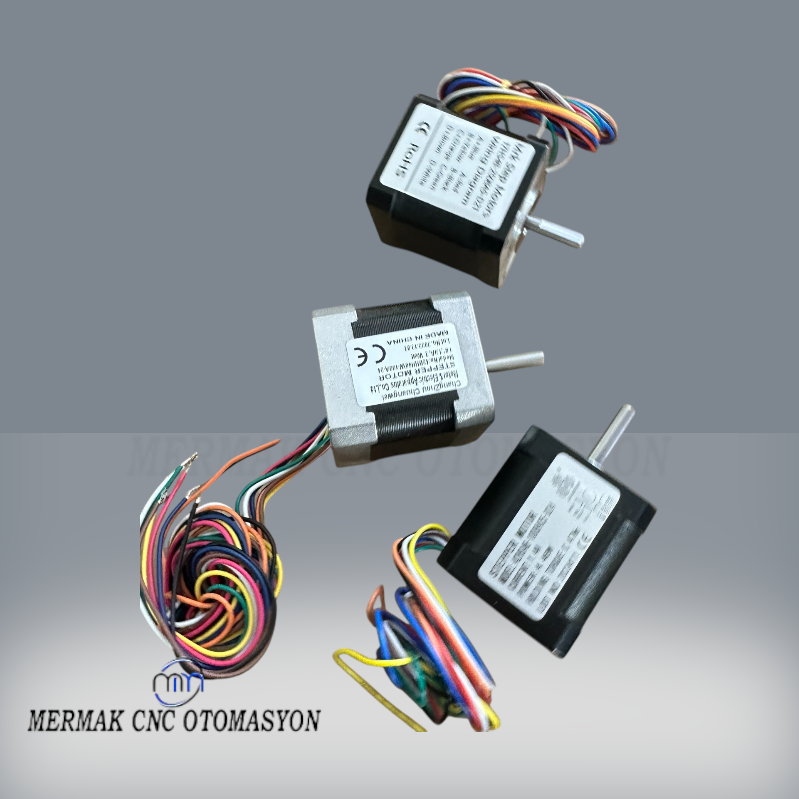

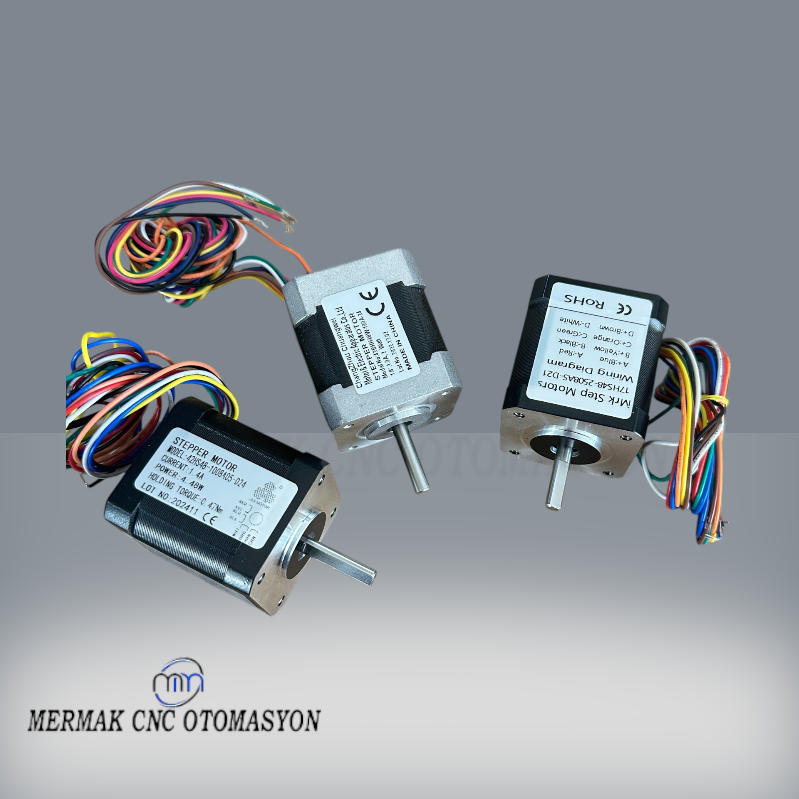

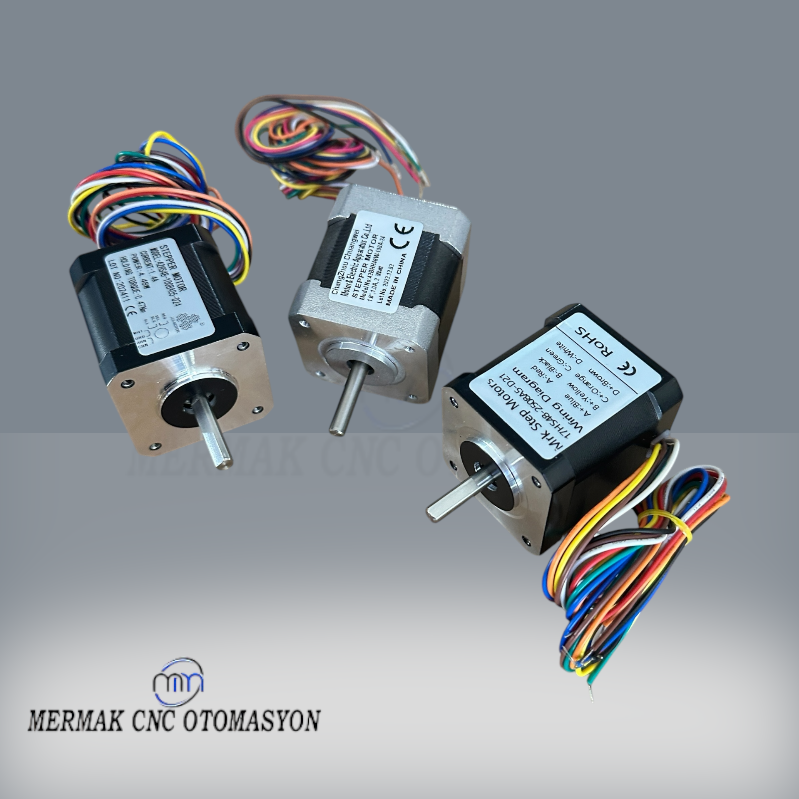

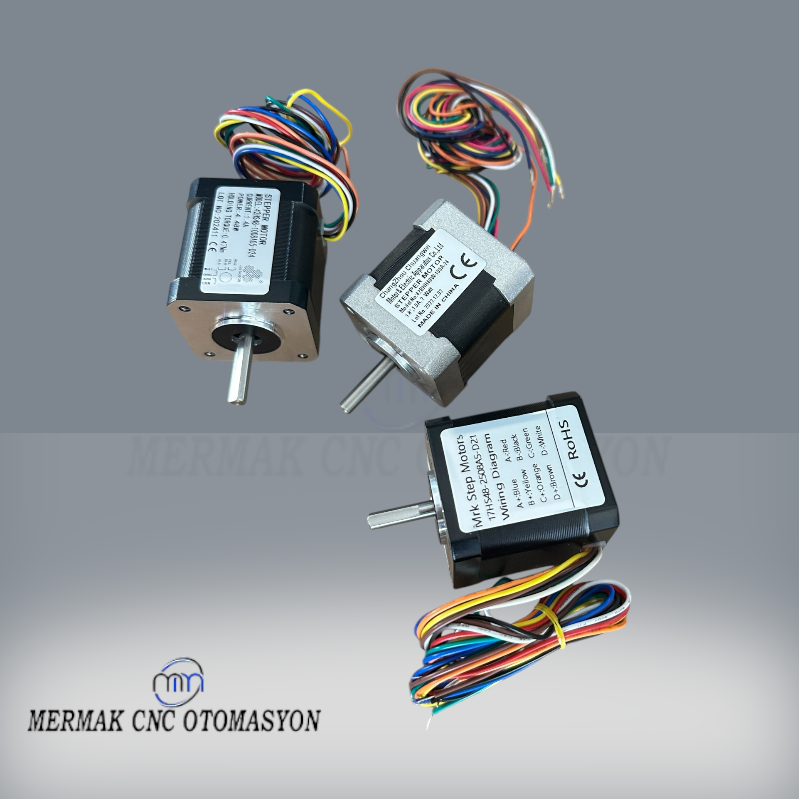

0.47 Nm Torklu Nema 17 Step Motor ve Teknik Detayları
Günümüz endüstriyel otomasyon ve hassas hareket kontrolü uygulamalarında step motorlar, üstün konumlandırma yetenekleri, yüksek tutma torkları ve maliyet etkin çözümleriyle vazgeçilmez bir role sahiptir. Özellikle Nema 17 standardındaki step motorlar, kompakt boyutlarına rağmen sundukları güçlü performans ve hassasiyet ile 3D yazıcılar, CNC routerlar, lazer gravür makineleri, robotik sistemler ve çeşitli laboratuvar ekipmanları gibi geniş bir yelpazede tercih edilmektedir. Bu 0.47 Nm torklu Nema 17 step motor, mühendislik projelerinizde milimetrik hassasiyet ve tekrarlanabilirlik gerektiren görevler için özel olarak tasarlanmıştır. Yüksek çözünürlüklü adım açısı sayesinde pürüzsüz hareket geçişleri sağlarken, optimize edilmiş sargı yapısı ve manyetik devre tasarımı ile düşük hızlarda dahi etkileyici bir tutma torku sunar. Bu motor, açık döngü (open-loop) kontrol sistemlerinde dahi adım kaçırmadan güvenilir bir performans sergileyerek sistemlerinizin verimliliğini artırır.
Motorun dahili yapısı, yüksek kaliteli manyetik malzemeler ve hassas işlenmiş rotor/stator bileşenleri ile donatılmıştır. Bu durum, sadece yüksek tork üretimi sağlamakla kalmaz, aynı zamanda düşük titreşim ve gürültü seviyeleri ile daha stabil bir çalışma ortamı sunar. 42HS48-1008A05-D24 gibi endüstriyel standartlara uygun model tanımlaması, ürünün teknik özelliklerinin ve kalitesinin bir göstergesidir. 42 mm kenar uzunluğuna sahip Nema 17 çerçeve boyutu, standart montaj delikleri ve mil konfigürasyonu ile mevcut sistemlere kolay entegrasyon imkanı sunar. Hassas kontrol algoritmaları ve mikro adım sürücülerle birleştirildiğinde, bu step motor, karmaşık hareket profillerini ve yüksek ivmelenme/yavaşlama gerektiren uygulamaları başarıyla yönetebilir. Endüstriyel ortamların zorlu koşullarına dayanacak şekilde tasarlanmış sağlam yapısı, uzun ömürlü ve sorunsuz bir operasyon vaat etmektedir.
Neden Bu Ürünü Seçmelisiniz?
- Yüksek Hassasiyet ve Tekrarlanabilirlik: 1.8° adım açısı ve mikro adım sürücülerle kombinasyonu sayesinde, milimetrenin binde biri hassasiyetinde konumlandırma ve hareket kontrolü sağlar. Bu özellik, özellikle optik hizalama, medikal dozajlama ve PCB işleme gibi kritik uygulamalarda hayati öneme sahiptir.
- Optimum Tork Yoğunluğu: 0.47 Nm (yaklaşık 66.5 oz-inç) tutma torku ile kompakt Nema 17 boyutunda dahi güçlü bir itme ve tutma kuvveti sunar. Bu, motorun yük altında bile pozisyonunu koruyabilmesini ve dinamik hareketlerde yeterli gücü sağlayabilmesini garanti eder.
- Düşük Rezonans ve Titreşim Karakteristiği: Gelişmiş manyetik devre tasarımı ve rotor dengelemesi sayesinde, özellikle orta hız aralıklarında ortaya çıkabilen rezonans etkilerini minimize eder. Bu durum, daha pürüzsüz ve sessiz bir çalışma, dolayısıyla sistem genelinde daha az mekanik stres anlamına gelir.
- Geniş Uyumluluk ve Kolay Entegrasyon: Standart Nema 17 montaj ölçüleri (42x42 mm) ve 4 telli bipolar yapısı sayesinde piyasada bulunan birçok step motor sürücüsü ve kontrol kartı ile doğrudan uyumludur. Bu, mevcut sistemlerinize kolayca entegre edilebilir ve yeni projelerinizde tasarım esnekliği sunar.
- Yüksek Termal Verimlilik ve Uzun Ömür: Optimize edilmiş sargı empedansı ve kaliteli yalıtım malzemeleri, motorun ısınma karakteristiğini iyileştirir. Bu sayede, uzun süreli ve sürekli çalışma koşullarında bile aşırı ısınma riskini azaltır, motorun ömrünü uzatır ve performans stabilitesini artırır.

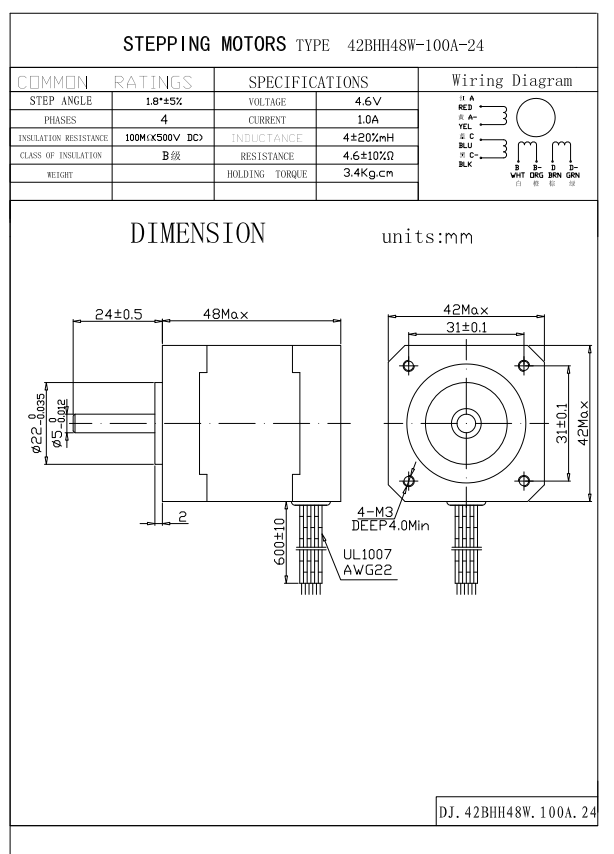

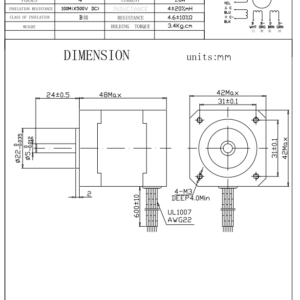

Ürün Teknik Özeti
- Motor Tipi: Bipolar Step Motor
- Çerçeve Boyutu: Nema 17 (42x42 mm)
- Tutma Torku: 0.47 Nm (66.5 oz-inç)
- Adım Açısı: 1.8°/adım (200 adım/devir)
- Faz Akımı: 1.0 A
- Faz Direnci: 3.5 Ohm
- Faz İndüktansı: 4.5 mH
- Rotor Atalet Momenti: 68 g·cm²
- Motor Uzunluğu: 48 mm
- Mil Çapı: 5 mm (D-kesit)
- Kablolama: 4 telli (Bipolar)
- Yalıtım Sınıfı: B Sınıfı (130°C)
- Çalışma Ortam Sıcaklığı: -10°C ~ +50°C
Detaylı Performans Verileri
Parametre
Değer ve Açıklama
Tutma Torku (Holding Torque)
0.47 Nm (66.5 oz-inç) - Motor sargılarına enerji verildiğinde, milin döndürülmesine karşı gösterdiği maksimum direnç torku. Konum stabilitesi için kritik öneme sahiptir.
Adım Açısı (Step Angle)
1.8°/adım - Motorun her bir darbe sinyalinde nominal olarak ne kadar döndüğünü belirtir. Bir tam tur (360°) için 200 adıma denk gelir. Hassas konumlandırma için temel parametredir.
Anma Akımı (Rated Current)
1.0 A (Faz Başına) - Motorun optimum performans ve tork üretimi için her bir fazda ihtiyaç duyduğu maksimum sürekli akım değeri. Sürücü seçiminde önemlidir.
Faz Direnci (Phase Resistance)
3.5 Ohm ±10% - Motor sargılarının DC direncidir. Sürücü voltajı ve akım kontrolü için kritik bir parametre olup, motorun ısınma karakteristiği ile doğrudan ilişkilidir.
Faz İndüktansı (Phase Inductance)
4.5 mH ±20% - Motor sargılarının AC empedansını belirleyen, özellikle yüksek hızlarda motorun tork düşüşünü ve sürücü performansını etkileyen elektriksel bir özelliktir.
Rotor Atalet Momenti
68 g·cm² - Motor milinin dönme hareketine karşı gösterdiği atalet direncini ifade eder. Bu değer, motorun hızlanma ve yavaşlama kabiliyetini, dolayısıyla dinamik performansını etkiler.
Motor Uzunluğu
48 mm - Motorun gövde uzunluğunu belirtir ve mekanik tasarım entegrasyonu için önemli bir boyutsal bilgidir.
Yalıtım Sınıfı
B Sınıfı - Motor sargılarının dayanabileceği maksimum çalışma sıcaklığını (130°C) gösterir. Güvenli ve uzun süreli çalışma için yalıtım kalitesi önemlidir.
Endüstriyel Uygulama Alanları
- CNC Router ve Freze Makineleri: Hassas kesim ve şekillendirme işlemlerinde eksen hareketlerini kontrol etmek için idealdir.
- 3D Yazıcılar (FDM, SLA): Baskı kafası ve tabla hareketlerinin milimetrik doğrulukla yönetilmesinde kullanılır.
- Lazer Kesim ve Gravür Makineleri: Lazer başlığının x-y eksenlerindeki hızlı ve hassas konumlandırılmasını sağlar.
- Otomatik Montaj ve Pick-and-Place Sistemleri: Küçük bileşenlerin hassas bir şekilde yerleştirilmesi gereken uygulamalarda.
- Tıbbi ve Laboratuvar Cihazları: Otomatik pipetleme, numune analiz sistemleri ve mikro akışkan kontrolünde.
- Robotik Kollar ve Mikro Robotlar: Hareket eksenlerinin kontrolünde yüksek hassasiyet ve tekrarlanabilirlik sunar.
- Tekstil ve Dikiş Makineleri: Kumaş besleme ve desen işleme mekanizmalarında hassas adım kontrolü.
- Güvenlik ve Gözetim Sistemleri (Pan/Tilt): Kameraların yatay ve dikey hareketlerinin yumuşak ve kontrollü yapılmasında.
- Otomasyon Prototiplemeleri: Geliştirme aşamasındaki otomasyon sistemlerinde ve Ar-Ge projelerinde esnek kullanım.
- Otomatik Etiketleme ve Paketleme Makineleri: Ürünlerin ve etiketlerin hassas konumlandırılmasında.
Montaj ve Kullanım Notları
Bu 0.47 Nm Nema 17 step motorunuzdan en yüksek verimi almak ve uzun ömürlü bir kullanım sağlamak için bazı kritik noktalara dikkat etmek önemlidir. Öncelikle, motorun tutma torkuna uygun, yeterli akım sağlayabilen ve tercihen mikro adım (micro-stepping) özelliğine sahip bir step motor sürücüsü kullanılması, pürüzsüz hareket ve daha yüksek çözünürlük elde etmek için elzemdir. Motoru monte ederken, milin doğru bir şekilde hizalandığından ve bağlantı elemanlarının (kaplin, kasnak vb.) mile aşırı eksenel veya radyal yük bindirmediğinden emin olun. Aşırı yükler, rulman ömrünü kısaltabilir ve motor performansını olumsuz etkileyebilir. Motorun çalışma sırasında ısınması normaldir; ancak, aşırı ısınmayı önlemek için yeterli hava akışı veya gerektiğinde bir soğutucu (heat sink) kullanılması tavsiye edilir. Kablolama yaparken, doğru faz bağlantılarını sağlamak ve kabloların mekanik strese maruz kalmayacak şekilde sabitlenmesi, elektriksel arızaların önüne geçecektir. Ayrıca, motorun bulunduğu ortamın toz, nem ve aşındırıcı gazlardan arındırılmış olması, iç bileşenlerin korunması ve motorun ömrünün uzatılması açısından büyük önem taşır.
Mermak Teknik Uzman Görüşü
Mermak CNC olarak, endüstriyel otomasyon ve hassas hareket kontrol sistemleriniz için en güvenilir ve yüksek performanslı bileşenleri sunmaya kararlıyız. Bu 0.47 Nm torklu Nema 17 step motor, titiz mühendislik süreçlerinden geçirilmiş, sektördeki en zorlu uygulamalara dahi cevap verebilecek kapasitede bir üründür. Yüksek tork yoğunluğu, hassas adım kontrolü ve sağlam mekanik yapısı ile beklentilerinizin ötesinde bir performans sergileyecektir. Üretim bandımızdan çıkan her bir motor, sıkı kalite kontrol testlerinden geçirilerek, uzun ömürlü ve istikrarlı çalışma garantisiyle sizlere ulaşmaktadır. Mermak CNC güvencesiyle sunulan bu ürün, projelerinizin başarısı için kritik bir yatırım olup, teknik ekibimiz her türlü kurulum ve optimizasyon sürecinde sizlere destek olmaya hazırdır. Kaliteyi ve performansı bir arada arayan tüm profesyoneller için bu Nema 17 step motor, doğru seçimdir.
