Bu kombin, Step Motor Nema 23 2.2 Nm, Step Motor Sürücü Dm556 ve 48V 7,3 Amper Güç Kaynağı LRS-350-48 350W ürünlerini uyumlu bir paket halinde birlikte sunar.
Nema 23 2.2 Nm step motor, DM556 dijital step motor sürücü ve 48V güç kaynağının aynı sette buluşması tek eksenli CNC, otomasyon, pozisyonlama ve hareket kontrol uygulamalarında temel elektriksel bileşenlerin birlikte seçilmesini kolaylaştırır. DM556 sürücü motorun adım, yön, akım ve mikrostep kontrolünü üstlenirken 48V LRS-350-48 güç kaynağı sürücünün ihtiyaç duyduğu kararlı DC beslemeyi sağlar.
Bu hazır set, kompakt CNC sistemlerinden otomasyon eksenlerine kadar Nema 23 sınıfında güçlü ve kontrollü hareket gereken projeler için pratik bir başlangıç çözümüdür. Devreye alma sırasında DM556 akım ve mikrostep ayarları motorun bağlantı şekline ve hedef mekanik çözünürlüğe göre seçilir, step/mm kalibrasyonu ise vida hatvesi veya kayış-kasnak oranına göre yapılır. Aşağıdaki paket kartlarından motor, sürücü ve güç kaynağının teknik özelliklerine ayrı ayrı ulaşabilirsiniz.

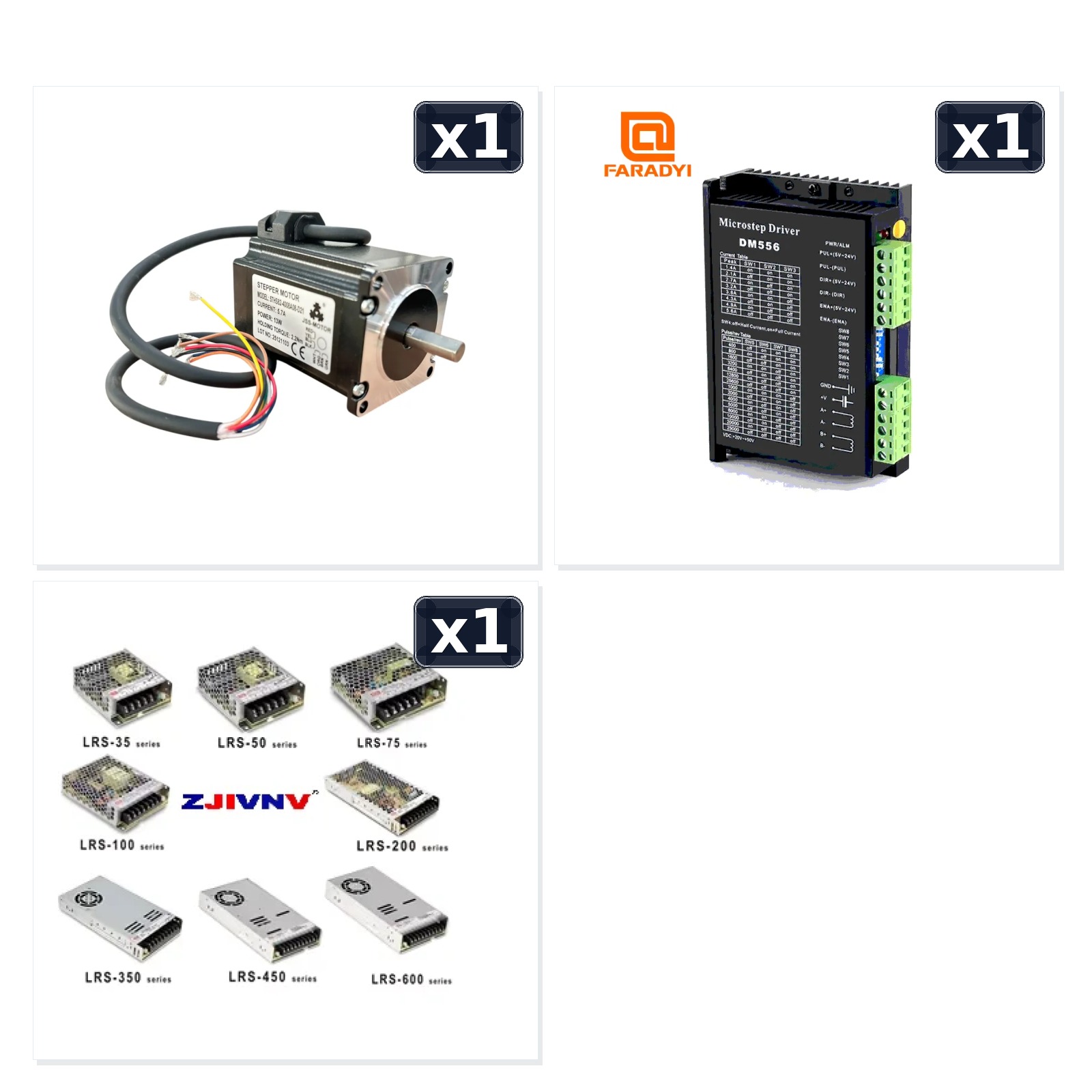

📦 Paket İçeriği
2.2 Nm Nema 23 + DM556 + 48V Güç Kaynağı: Tek Eksen Hareket Kontrol Seti
Bu kombin Nema 23 sınıfında 2.2 Nm step motor, DM556 dijital step motor sürücü ve LRS-350-48 48V 7,3A güç kaynağını tek eksenli hareket sistemi olarak bir araya getirir. CNC, otomasyon ve hassas pozisyonlama uygulamalarında motor, sürücü ve ana DC beslemeyi birlikte seçmek isteyen kullanıcılar için pratik ve dengeli bir hazır settir.
Paket İçeriği ve Teknik Rolü
| Bileşen | Adet | Temel değer | Sistemdeki görevi |
|---|---|---|---|
| Nema 23 Step Motor | 1 | 2.2 Nm tork sınıfı | Vidalı mil, kayış veya benzeri mekanik aktarımı döndürerek eksen hareketini üretir. |
| DM556 Step Motor Sürücü | 1 | 20–50 VDC, 1.0–5.6 A tepe akım, 200–25600 adım/devir | Motor akımı, mikrostep çözünürlüğü ve pulse/direction hareket komutunu yönetir. |
| LRS-350-48 Güç Kaynağı | 1 | 48 VDC, 7,3 A, yaklaşık 350 W | DM556 sürücünün ana DC beslemesini sağlar. |
Neden 48V + DM556 + Nema 23?
48V Besleme
48V DC, DM556 sürücünün 20–50V çalışma aralığı içinde yer alır ve step motorun özellikle hızlanma ve orta-yüksek devir bölgesinde verimli sürülmesine yardımcı olur.
DM556 Kontrolü
Ayarlanabilir akım ve çoklu mikrostep seçenekleriyle motorun uygulamaya göre akıcı ve kontrollü hareket etmesini sağlar.
2.2 Nm Nema 23
Kompakt gövde ile güçlü tork sınıfını bir araya getirerek masaüstü CNC, küçük-orta eksenler ve otomasyon mekanizmalarında dengeli bir çözüm sunar.
Tek Eksen Hazır Yapı
Motor, sürücü ve güç kaynağının aynı pakette bulunması bir eksenin temel elektriksel hareket katmanını hızlı biçimde kurmayı kolaylaştırır.
DM556 Ayar Mantığı
DM556 üzerinde motor akımı ve mikrostep çözünürlüğü DIP anahtarlarıyla seçilir. Akım ayarı motorun gerçek faz akımına ve bağlantı şekline göre belirlenir. Mikrostep değeri ise hareket yumuşaklığı, kontrol kartının pulse kapasitesi, mekanik vida hatvesi veya kayış-kasnak oranı ile hedeflenen çözünürlüğe göre seçilir.
Güç Akışı Nasıl Çalışır?
İlk Devreye Alma Sırası
- Motorun mekanik bağlantısı ve eksen hareketi elle kontrol edilir.
- Motor faz çiftleri doğru şekilde DM556 A ve B çıkışlarına bağlanır.
- LRS-350-48 çıkış gerilimi sürücü bağlanmadan önce ölçülür.
- DM556 akım ve mikrostep DIP ayarları seçilir.
- İlk hareket düşük hız ve düşük ivmeyle yapılır.
- Yön doğruysa hız ve ivme değerleri kademeli olarak artırılır.
- Step/mm kalibrasyonu gerçek hareket mesafesi ölçülerek tamamlanır.
Bu Set Nerelerde Kullanılabilir?
CNC Router
Küçük ve orta yükte X, Y veya Z ekseni hareketinde kullanılabilir.
Mini Freze ve Gravür
Hassas konumlandırma gereken masaüstü işleme sistemlerinde motor-sürücü altyapısı oluşturur.
Otomasyon Eksenleri
Besleme, pozisyonlama, indeksleme ve taşıma mekanizmalarında tekrarlanabilir hareket sağlar.
Makine Revizyonu
Eski bir step ekseninin motor, sürücü ve DC beslemesini birlikte yenilemek için kullanılabilir.
Teknik Sık Sorulan Sorular
48V güç kaynağı DM556 ile uyumlu mu?
Evet. DM556 ürün kaydındaki DC çalışma aralığı 20–50V'tur ve 48V bu aralık içinde yer alır.
DM556 akımı sabit mi?
Hayır. Sürücü 1.0–5.6A tepe akım aralığında farklı DIP ayarları sunar. Seçim motorun gerçek faz akımına göre yapılır.
Mikrostep ne işe yarar?
Bir motor turundaki pulse sayısını artırarak hareketin daha ince adımlarla ve daha akıcı biçimde kontrol edilmesini sağlar.
Bu set için kontrol kartı dahil mi?
Paket kartlarında motor, DM556 sürücü ve 48V güç kaynağı yer alır. Kontrol kartı makinenin kontrol altyapısına göre ayrıca seçilir.
Step/mm değeri kaç olmalı?
Sabit bir değer değildir. Motor adımı, mikrostep, vida hatvesi veya kayış-kasnak oranı kullanılarak hesaplanır ve gerçek ölçümle kalibre edilir.
