Bu kombin, Frenli Step Motor Nema 34 5 Nm, Step Motor Sürücü Cwd860h, 60V 24 Amper Trafo Güç Kaynağı (AC) ve 24V 4,2 Amper Güç Kaynağı LRS-100-24 100W ürünlerini uyumlu bir paket halinde birlikte sunar.
5 Nm frenli Nema 34 motor, CWD860H sürücü, 60V 24A trafo ve 24V LRS-100-24 yardımcı besleme özellikle daha kompakt fakat frenli bir Z ekseni çözümü arayan CNC ve otomasyon projeleri için hazırlanmıştır. 5 Nm motorun 4.2 A faz akımı CWD860H sürücünün ayar aralığı içindedir ve 24V elektromanyetik fren ayrı güç kaynağından beslenir.
Bu kombin Z ekseni, dikey tabla, kaldırma ve hassas pozisyonlama mekanizmalarında hareket ile fren kontrolünü tek pakette toplar. Motor akımı ve mikrostep ayarı, vidalı mil hatvesi, hareketli kütle ve hedef hıza göre; fren açma-kapama sırası ise makinenin otomasyon mantığına göre düzenlenir.

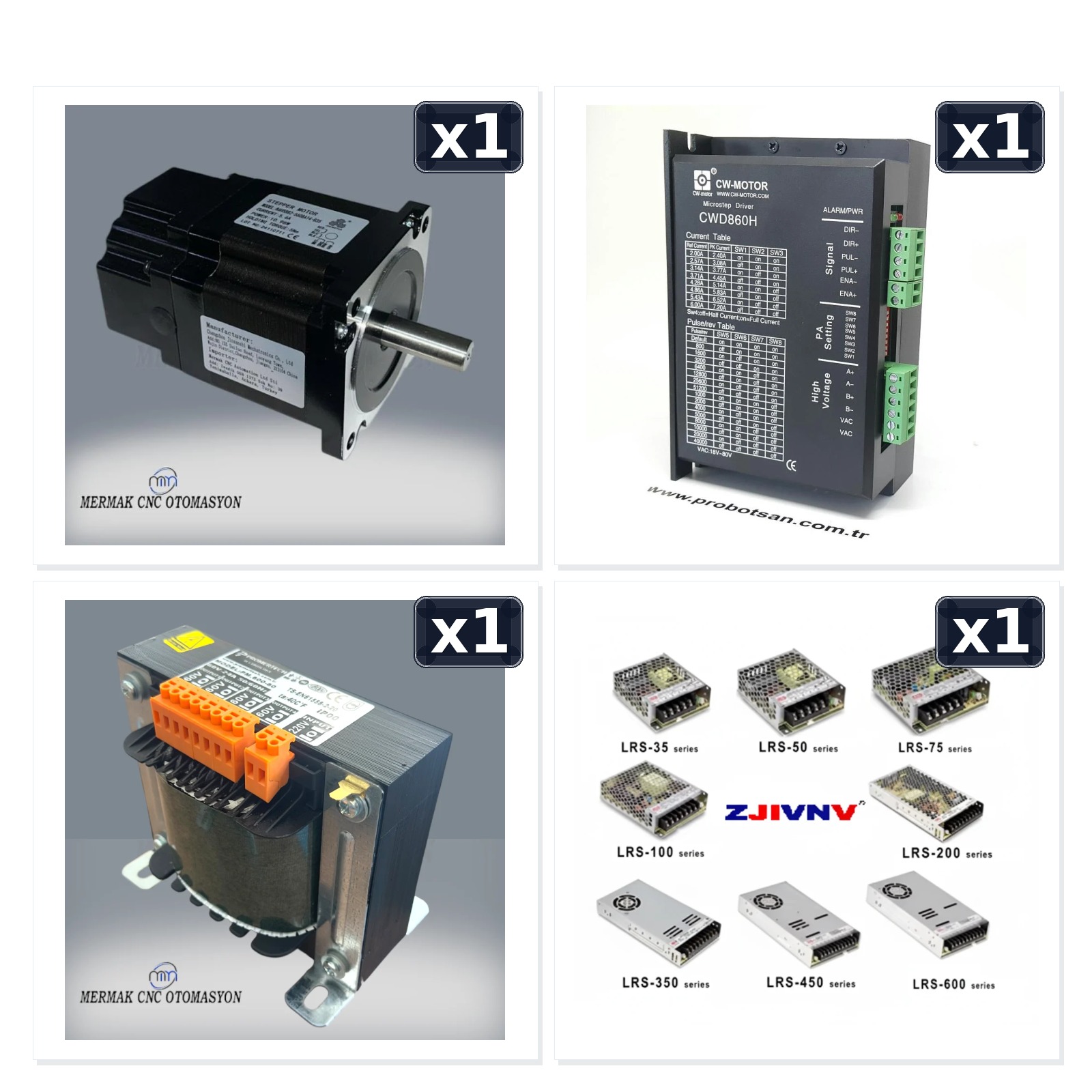

📦 Paket İçeriği
Frenli Nema 34 5 Nm + CWD860H + 60V + 24V Kompakt Z Ekseni Seti
5 Nm frenli Nema 34 motor, CWD860H dijital sürücü, 60V trafo ve 24V fren beslemesini aynı sistemde bir araya getirir. Ağır 12 Nm sınıfına ihtiyaç olmayan ancak dikey eksende mekanik fren desteği istenen CNC router ve otomasyon uygulamaları için dengeli bir çözüm sunar.
Paket Bileşenleri
| Bileşen | Teknik değer | Görevi |
|---|---|---|
| 5 Nm Frenli Nema 34 | 4.2 A faz, 24V fren | Z ekseni hareketi ve duruşta mekanik tutma |
| CWD860H | 2.4–7.2 A peak | Motor sürme ve mikrostep kontrolü |
| 60V 24A Trafo | 1440 W | Ana sürücü beslemesi |
| LRS-100-24 | 24V / 4.2 A | Fren ve yardımcı 24V hattı |
Nerede Avantaj Sağlar?
Kompakt Z Ekseni
5 Nm tork sınıfı daha hafif spindle kafa ve orta yükte dikey hareket sistemlerinde dengeli bir çözüm sağlar.
Power-Off Fren
Enerji kesildiğinde frenin devreye girmesi, dikey eksende mekanik tutma desteği sağlar.
Yüksek Sürücü Esnekliği
CWD860H'nin geniş gerilim ve akım aralığı farklı hız ve mikrostep ihtiyaçlarına uyum sağlar.
Ayrı Fren Gücü
LRS-100-24 fren bobinini motor güç sisteminden bağımsız besler.
Devreye Alma Akışı
Teknik SSS
Motorun faz akımı nedir?
Canlı ürün kaydında 4.2 A olarak belirtilmiştir.
Fren tipi nedir?
24V DC elektromanyetik power-off fren yapısıdır.
CWD860H ile akım ayarı yapılabilir mi?
Evet. Sürücü 2.4–7.2 A peak aralığında ayarlanabilir.
60V trafo sürücüyle uyumlu mu?
CWD860H'nin AC giriş aralığı 24–80 VAC'tır, dolayısıyla 60V bu aralık içindedir.
Bu paket hangi eksene daha uygundur?
Özellikle fren gerektiren Z ekseni ve diğer dikey hareket mekanizmalarına yöneliktir.
