Frenli Step Motor Nema 34 12 Nm, Step Motor Sürücü Cwd860h, 60V 24 Amper Trafo Güç Kaynağı (AC) ve 24V 4,2 Amper Güç Kaynağı LRS-100-24 100W ürünleri, birbirleriyle uyumlu bir paket oluşturacak şekilde bu kombinde bir araya getirilmiştir.
12 Nm frenli Nema 34 step motor, CWD860H dijital sürücü, 60V 24A trafo ve 24V LRS-100-24 fren beslemesinin aynı sette bulunması özellikle ağır Z eksenleri ve yük altında konumun korunmasının önemli olduğu dikey hareket sistemleri için bütünlüklü bir çözüm oluşturur. CWD860H motor hareketini yönetirken 60V trafo sürücü güç katmanını, 24V güç kaynağı ise elektromanyetik fren hattını besler.
Bu kombin CNC router Z ekseni, kaldırma-kaldırma mekanizmaları ve güçlü dikey pozisyonlama uygulamalarında motor, sürücü, ana güç ve fren beslemesini birlikte seçmeyi kolaylaştırır. Devreye alma sırasında motor akımı, mikrostep, hız ve ivme değerleri mekanik yüke göre; fren açma-kapama sırası ise makinenin kontrol senaryosuna göre ayarlanmalıdır.

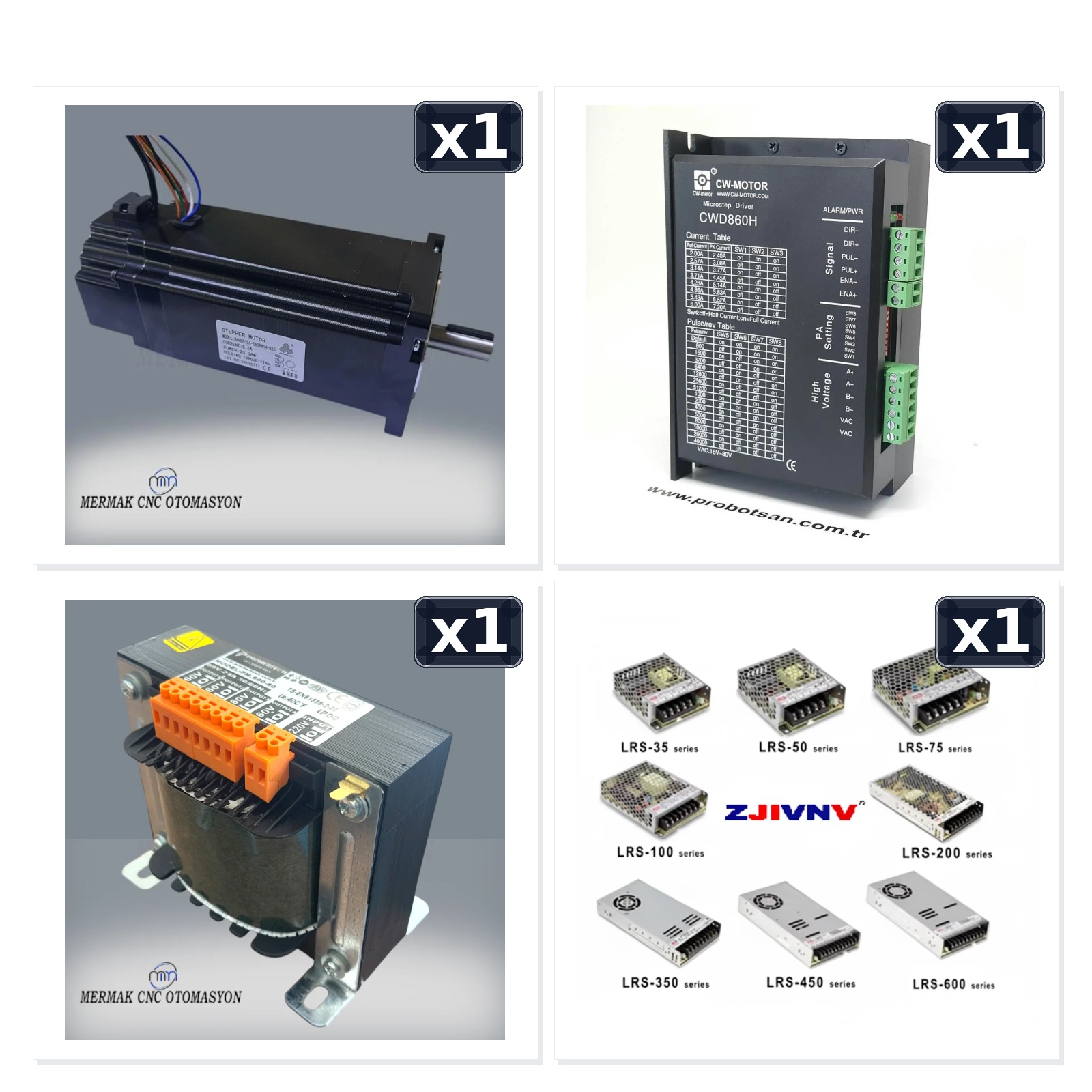

📦 Paket İçeriği
Frenli Nema 34 12 Nm + CWD860H + 60V + 24V: Güçlü Z Ekseni Seti
Bu set ağır ve dikey CNC eksenleri için güçlü step motor hareketi ile elektromanyetik fren kontrolünü aynı pakette toplar. 12 Nm frenli Nema 34 motor yüksek torklu mekanik hareketi üretir, CWD860H sürücü motor akımını ve mikrostep kontrolünü yönetir, 60V trafo ana sürücü beslemesini ve 24V LRS-100-24 ise fren hattını besler.
Paket Bileşenleri
| Bileşen | Teknik değer | Sistemdeki görevi |
|---|---|---|
| Frenli Nema 34 Motor | 12 Nm, 5.6 A, 24V DC fren | Yüksek torklu Z ekseni hareketi ve duruşta konum koruma |
| CWD860H Sürücü | 24–80 VAC, 2.4–7.2 A peak | Motor akımı ve mikrostep kontrolü |
| 60V Trafo | 60 VAC, 24 A, 1440 W | CWD860H ana güç beslemesi |
| LRS-100-24 | 24 VDC, 4.2 A, 100.8 W | Elektromanyetik fren ve yardımcı 24V kontrol beslemesi |
Z Ekseni İçin Neden Frenli Motor?
Yük Altında Konum Koruma
24V DC elektromanyetik fren, motor duruşunda dikey yükün konumunun korunmasına yardımcı olur.
12 Nm Tork
Ağır spindle kafası, lineer kızak ve vidalı mil yüklerinin bulunduğu güçlü Z eksenleri için yüksek tork rezervi sağlar.
60V AC Sürücü Beslemesi
60V trafo CWD860H sürücünün AC giriş aralığı içinde yer alır ve yüksek torklu Nema 34 motorlar için güçlü bir besleme altyapısı sunar.
Ayrı Fren Beslemesi
24V güç kaynağı fren bobinini motor güç katmanından ayrı ve düzenli biçimde besler.
Kontrol Sırası
Teknik SSS
Fren kaç volt ile çalışır?
Motor ürün kaydında fren çalışma gerilimi 24V DC olarak belirtilmiştir.
60V trafo CWD860H için uygun mu?
Evet. CWD860H ürün kaydındaki AC giriş aralığı 24–80 VAC'tır.
24V kaynak yalnız fren için mi kullanılabilir?
Bu sette fren hattının beslenmesini sağlar; pano tasarımına göre uygun yardımcı 24V kontrol yükleri de kapasite hesabı yapılarak aynı hattan beslenebilir.
Bu set yalnız Z ekseni için mi?
Özellikle fren gerektiren dikey eksenlere yöneliktir; uygun mekanik boyutlandırmayla başka yüksek torklu eksenlerde de kullanılabilir.
Motor faz akımı nedir?
12 Nm frenli motorun canlı ürün kaydında 5.6 A faz akımı bulunur.
