Bu paket, Frenli Step Motor Nema 34 8.5 Nm, Step Motor Sürücü Cwd860h, 60V 24 Amper Trafo Güç Kaynağı (AC) ve 24V 4,2 Amper Güç Kaynağı LRS-100-24 100W ürünlerinin birlikte kullanıma uygun şekilde eşleştirildiği uyumlu bir kombindir.
8.5 Nm frenli Nema 34 step motor, CWD860H sürücü, 60V 24A trafo ve 24V LRS-100-24 fren beslemesi orta-ağır Z eksenlerinde güçlü hareket ile duruşta mekanik konum korumayı aynı sistem içinde birleştirir. Motorun 6.0 A faz akımı CWD860H sürücünün ayarlanabilir çıkış aralığı içinde yönetilir; 24V DC fren hattı ise ayrı yardımcı güç kaynağından beslenir.
CNC router Z ekseni, spindle kafa taşıma sistemleri ve dikey otomasyon mekanizmalarında kullanılan bu kombin, motor-sürücü-güç-fren seçim sürecini tek pakette toplar. Hız, ivme, mikrostep ve fren zamanlaması makinenin gerçek yüküne ve vidalı mil oranına göre yapılandırılmalıdır.

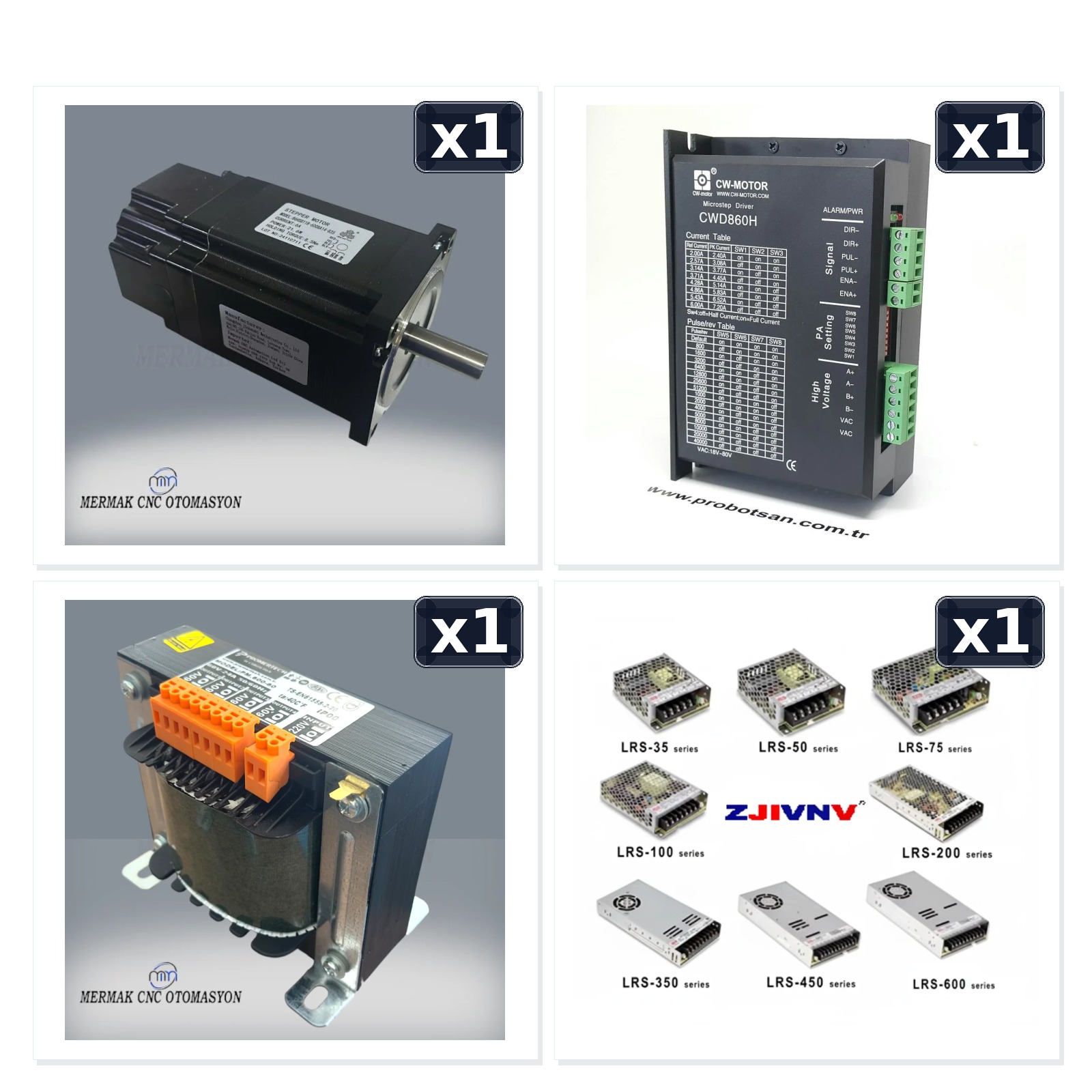

📦 Paket İçeriği
Frenli Nema 34 8.5 Nm + CWD860H + 60V + 24V Z Ekseni Seti
8.5 Nm frenli Nema 34 motor, CWD860H sürücü, 60V trafo ve 24V yardımcı güç kaynağından oluşan bu kombin güçlü fakat daha dengeli tork sınıfında bir Z ekseni çözümüdür. Dikey yüklerin kontrollü hareketi ve motor durduğunda konumun korunması için hareket ve fren katmanlarını birlikte sunar.
Teknik Eşleşme
| Bileşen | Temel değer | Görev |
|---|---|---|
| 8.5 Nm Frenli Motor | 6.0 A faz, 24V fren | Dikey eksen tahriki ve konum koruma |
| CWD860H | 2.4–7.2 A peak, 24–80 VAC | Motor sürme ve mikrostep kontrolü |
| 60V 24A Trafo | 60 VAC / 1440 W | Ana sürücü beslemesi |
| 24V 4.2A Kaynak | 100.8 W | Fren ve yardımcı kontrol beslemesi |
Uygulama Avantajları
Dikey Eksende Güvenli Duruş
Elektromanyetik fren yükün istenmeyen aşağı hareketini azaltmak için mekanik tutma desteği sağlar.
8.5 Nm Tork
Orta-ağır spindle kafa ve lineer eksen yapılarında güçlü hareket kapasitesi sağlar.
Ayarlanabilir Sürücü
CWD860H akım ve mikrostep seçenekleri motorun yük karakterine göre optimize edilmesini sağlar.
Ayrı Güç Katmanları
60V motor sürücü beslemesi ile 24V fren beslemesinin ayrılması pano tasarımını düzenli hale getirir.
İlk Devreye Alma
Teknik SSS
Motor akımı kaç amper?
8.5 Nm frenli motorun ürün kaydında 6.0 A faz akımı bulunur.
Fren gerilimi nedir?
24V DC'dir.
CWD860H bu motoru sürebilir mi?
Sürücünün 2.4–7.2 A peak ayar aralığı motorun akım sınıfını kapsar.
60V trafo neden kullanılıyor?
CWD860H'nin 24–80 VAC giriş aralığında güçlü ve kararlı bir ana besleme noktası oluşturur.
Fren için ayrı kaynak gerekli mi?
Bu pakette 24V LRS-100-24 bulunur ve fren hattının beslenmesini ayrı şekilde sağlar.
