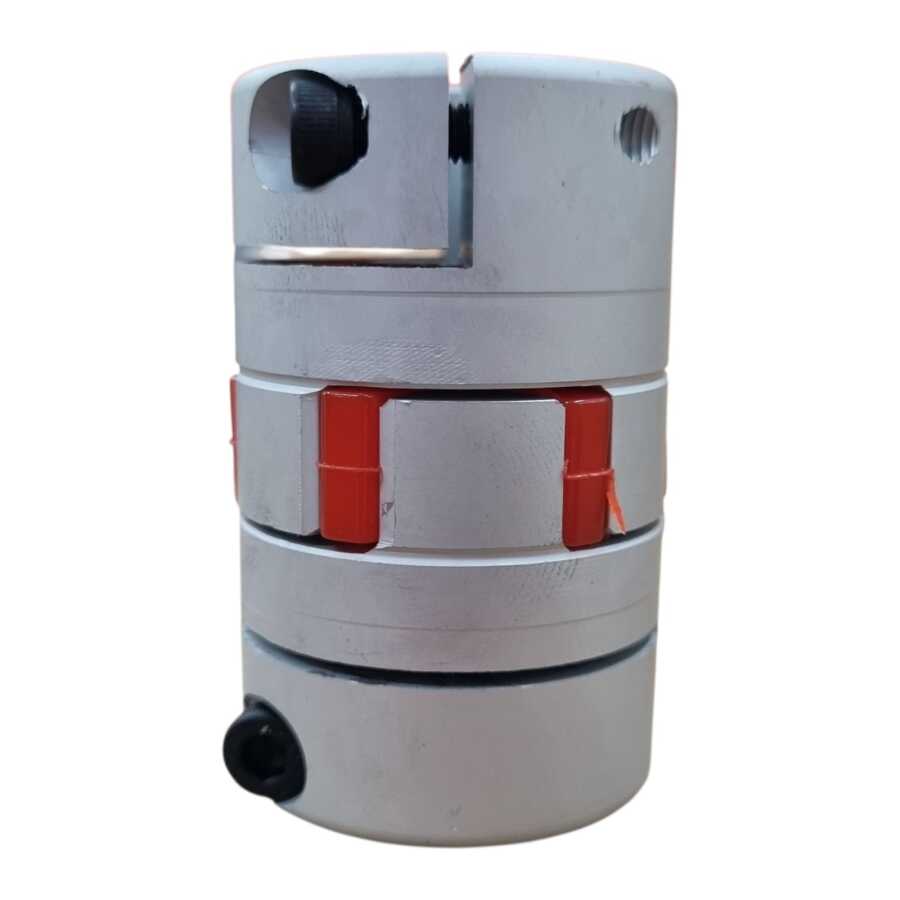

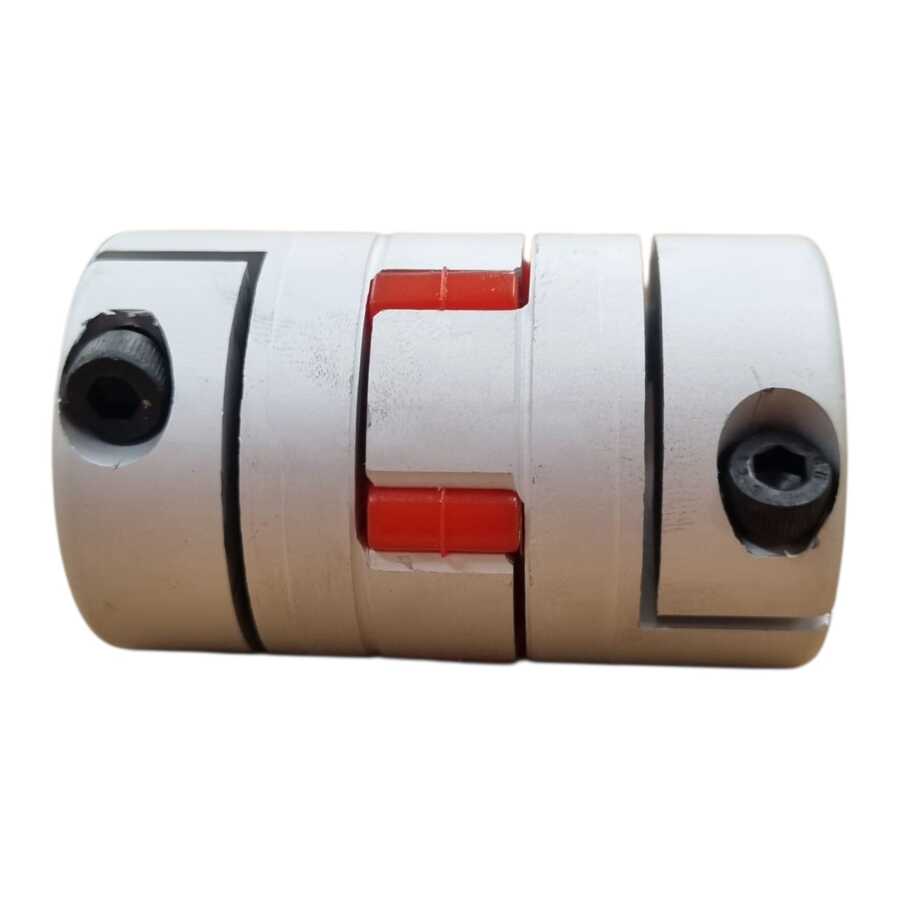

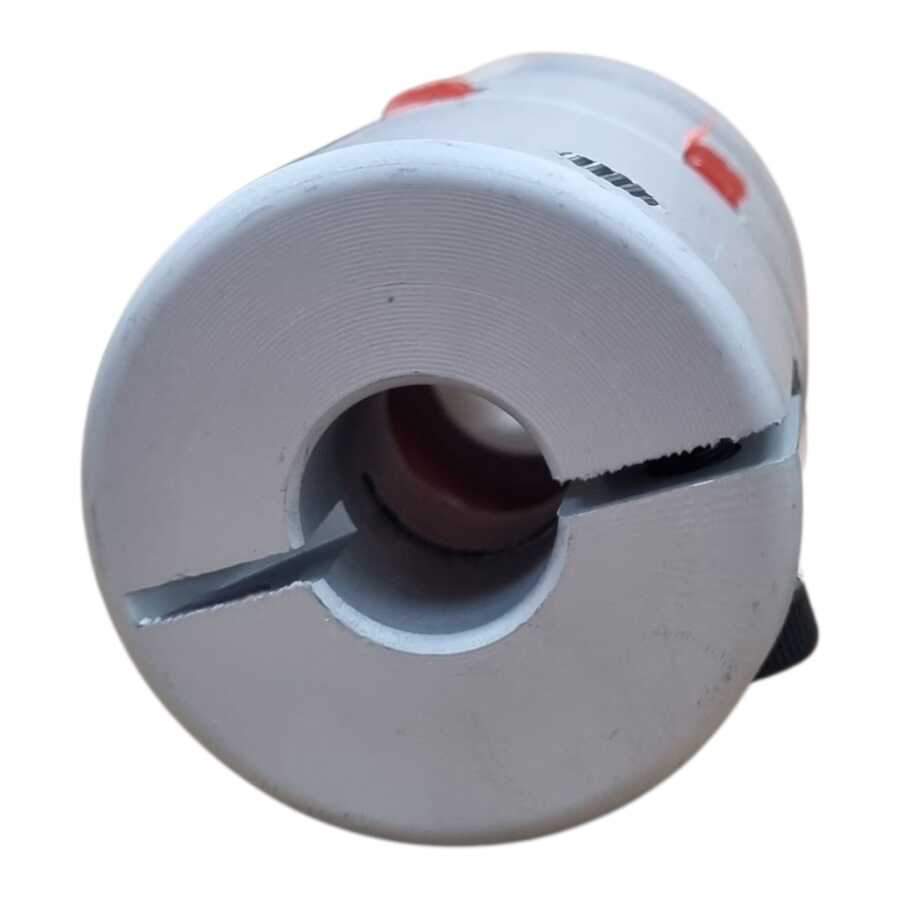

GS19 Kaplin 14x14 D40XL66 İşlenmiş Hazır Ölçü

GS19 Kaplin 14×14 D40XL66 İşlenmiş Hazır Ölçü

Stokta
🚚 Stoktan hızlı gönderim
648,00 TLKdv Dahil
🚚 Kargo 150,00 TL (KDV dahil)2.952,00 TL daha ekleyin, kargo ücretsiz olsun (3.600,00 TL ve üzeri)
Ürün Kodu: GS19 - 14X14 D40XL66
Adet

512 adet stokta

Teknik Özellikler

Kaplin SerisiGS19
Ölçü14x14
Yorum Yap
🔒 Güvenli ödeme altyapısı▣ E-Fatura / E-Arşiv desteği↶ Mevzuata uygun cayma / iade▣ Resmî firma bilgileri♢ KVKK & Gizlilik Politikası▤ Stoktan hızlı gönderim⚙ Teknik destek✓ WooCommerce güvenli sipariş akışı

GS19 Kaplin 14X14 D40XL66 İşlenmiş Hazır Ölçü

ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

Ürün Hakkında Detaylı İnceleme

Endüstriyel otomasyon sistemlerinin kalbi niteliğindeki hareket kontrol uygulamalarında, tork aktarımının hassasiyeti ve sistem stabilitesi kritik öneme sahiptir. GS19 Kaplin serisi, bu gereksinimleri karşılamak üzere özel olarak tasarlanmış, işlenmiş hazır ölçüleriyle sistem entegrasyonunu kolaylaştıran yüksek performanslı bir çözümdür. Özellikle 14x14 mm mil çapı, 40 mm dış çap ve 66 mm toplam uzunluk (D40xL66) konfigürasyonu, servo motorlar, step motorlar ve redüktörler arasında güvenilir, geri boşluksuz tork aktarımı sağlamak için optimize edilmiştir. Bu kaplin, mil hizasızlıklarını etkin bir şekilde telafi ederken, sistemdeki titreşimleri sönümleyerek mekanik bileşenlerin ömrünü uzatır ve operasyonel gürültüyü minimize eder.

GS19 serisinin çeneli (jaw) kaplin yapısı, yüksek mukavemetli alüminyum alaşım gövdesi ve esnek elastomerik elemanı (spider) ile birleşerek mükemmel bir denge sunar. Bu tasarım, ani yük değişimlerine ve şoklara karşı üstün direnç gösterirken, hassas konumlandırma gerektiren uygulamalarda dahi yüksek tekrarlanabilirlik sağlar. Hazır işlenmiş mil delikleri sayesinde, ek işleme gerek kalmadan doğrudan montaj imkanı sunarak kurulum süresini ve maliyetini önemli ölçüde azaltır. Mermak CNC mühendislik standartlarıyla üretilen bu kaplin, uzun ömürlü, bakım gerektirmeyen yapısıyla işletmelerin verimliliğini artırmayı hedefler.

Öne Çıkan Avantajlar

  • Hassas Tork Aktarımı ve Konumlandırma: Geri boşluksuz (zero backlash) tasarımı sayesinde, hareket kontrol sistemlerinde mutlak konumlandırma doğruluğu ve tekrarlanabilirlik sağlar. Bu, özellikle CNC tezgahları ve robotik uygulamalar için hayati bir özelliktir.
  • Üstün Titreşim ve Şok Sönümleme: Özel olarak seçilmiş poliüretan elastomerik eleman (spider), tahrik edilen ve tahrik eden millerdeki titreşimleri ve ani şok yüklerini absorbe ederek, motor, rulman ve diğer mekanik bileşenlerin ömrünü uzatır, sistemin genel stabilitesini artırır.
  • Kolay ve Hızlı Entegrasyon: Fabrikasyon olarak işlenmiş hazır 14x14 mm mil delikleri ve standart D40xL66 boyutları sayesinde, ek işleme veya adaptör ihtiyacı olmadan doğrudan sisteme entegrasyon imkanı sunar. Bu, kurulum süresini kısaltır ve mühendislik maliyetlerini düşürür.

Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.

Teknik Spesifikasyonlar

Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:

Teknik Parametre
Değer / Açıklama
Kaplin Tipi
GS Tipi Çeneli (Jaw) Kaplin
Dış Çap (D)
40 mm
Toplam Uzunluk (L)
66 mm
Mil Çapları
14 mm x 14 mm (Her İki Uç)
Nominal Tork
12 Nm (Newton metre) - Sürekli çalışma torku
Maksimum Tork
28 Nm (Newton metre) - Anlık tepe yükler için
Maksimum Devir
10.000 RPM (Dakikada devir)
Hizasızlık Telafisi (Açısal)
±1.0° (Derece)
Hizasızlık Telafisi (Paralel)
±0.20 mm
Hizasızlık Telafisi (Eksenel)
±0.50 mm
Gövde Malzemesi
Yüksek Mukavemetli Alüminyum Alaşım (6061 T6)
Elastomer (Spider) Malzemesi
Poliüretan (92 Shore A Sertlik) - Mavi
Çalışma Sıcaklığı Aralığı
-30°C ile +80°C
Geri Boşluk (Backlash)
Geri boşluksuz (Zero Backlash)
Montaj Tipi
Sıkma Seti (Set-screw)

Endüstriyel Uygulama Alanları

CNC İşleme Merkezleri ve Robotik Sistemler

GS19 Kaplin, yüksek hassasiyet ve dinamik tepki gerektiren CNC router'lar, freze tezgahları ve robotik manipülatörlerde ideal bir çözümdür. Hassas tork aktarımı sayesinde takım yolu doğruluğunu artırır, robot kollarının konumlandırma tekrarlanabilirliğini sağlar. Titreşim sönümleme özelliği, kesme işlemleri sırasında oluşan rezonansı azaltarak yüzey kalitesini iyileştirir ve spindle (iş mili) ömrünü uzatır.

Otomasyon ve Montaj Hatları

Üretim ve montaj hatlarında, konveyör sistemlerinde, otomatik besleme ünitelerinde ve paketleme makinelerinde GS19 Kaplin'in güvenilirliği ve bakım kolaylığı ön plana çıkar. Sürekli operasyon gerektiren bu sistemlerde, mil hizasızlıklarından kaynaklanan arızaları minimize eder ve elastomerik yapısıyla ani duruş-kalkışlarda ortaya çıkan şok yüklerini absorbe ederek sistemin kesintisiz çalışmasına katkıda bulunur.

Medikal ve Laboratuvar Ekipmanları

Hassas dozajlama pompaları, otomatik analiz cihazları ve mikroskop otomasyon sistemleri gibi medikal ve laboratuvar ekipmanlarında, GS19 Kaplin'in geri boşluksuz yapısı ve düşük atalet momenti kritik avantajlar sunar. Bu kaplin, mil hareketlerinin en ufak bir kayıp olmadan aktarılmasını sağlayarak ölçüm ve kontrol hassasiyetini maksimize eder, laboratuvar ortamındaki gürültüyü azaltır.

Operasyonel Avantajlar

Yüksek Verimlilik

Geri boşluksuz tasarımı ve optimize edilmiş elastomerik elemanı sayesinde tork kayıplarını minimuma indirir. Bu, tahrik sisteminin aktardığı enerjinin maksimum verimle kullanılmasına olanak tanır ve işletme maliyetlerini düşürür.

Uzun Kullanım Ömrü

Yüksek kaliteli alüminyum alaşım gövdesi ve aşınmaya dayanıklı poliüretan spider malzemesi, zorlu endüstriyel koşullarda dahi uzun süreli ve sorunsuz bir çalışma ömrü sunar. Titreşim sönümleme özelliği, bağlı ekipmanların aşınma ve yıpranmasını geciktirir.

Kolay Entegrasyon

Hazır işlenmiş 14x14 mm mil delikleri ve standart boyutları ile montaj süresini kısaltır. Ekstra işleme veya özel adaptörlere ihtiyaç duymadan, mevcut sistemlere hızlı ve sorunsuz bir şekilde entegre edilebilir, böylece kurulum maliyetlerinden tasarruf sağlar.

Ek bilgi

Ağırlık0,134 kg
Boyutlar6,6 × 4 × 4 cm
Kaplin Serisi

GS19

Ölçü

14×14
