Kaplin
GS serisi kaplinler hangi ölçülerde listeleniyor?

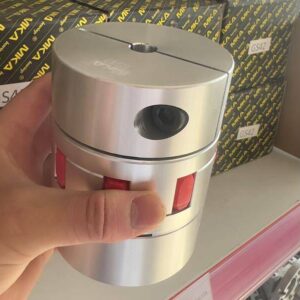

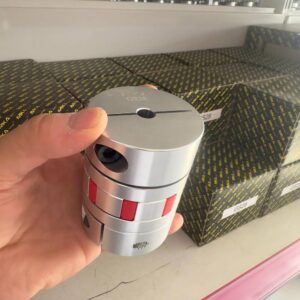

Kaplin marka kaydında GS 09, GS 12, GS 14, GS 19, GS 24, GS 28, GS 38, GS 42 ve GS 48 olarak tanımlanmış seçenekler bulunuyor. Ürün başlıklarında 20×30 mm, 25×34 mm, 30×35 mm, 40×66 mm, 55×75 mm, 65×90 mm ve daha büyük dış ölçüler görülebilir. Bu seri numaralarını yalnız dış çapla eşitlemek yeterli değildir. Motor miliyle vidalı mil veya redüktör çıkışı arasındaki bağlantıyı doğru yapmak için her iki milin nominal çapını, kaplinin toplam boyunu ve bağlantı biçimini kontrol edin. Aynı GS gövde ailesindeki farklı delik kombinasyonları birbirine alternatif olmayabilir.

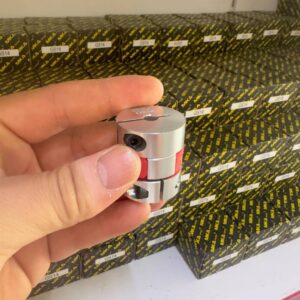

GS14 delik çapı kombinasyonları
Katalogda GS14 gövde için 6×6 mm, 8×8 mm ve 8×14 mm gibi delik kombinasyonları listeleniyor. Bunlardan biri aynı çaplı iki mili birleştirmek için, diğeri farklı çaplı iki mil arasında bağlantı kurmak için uygun olabilir. Ancak kaplinin gerçek bağlantı geometrisi, sıkma yöntemi ve izin verilen torku ürün teknik verilerinden doğrulanmalıdır. Eski bir kaplini değiştirdiğinizde yalnız dış çapı ölçmek yeterli değildir. Motor çıkış mili ile vidalı mil ucunun gerçek çaplarını ayrı ayrı kaydedin. Kama yeri veya sıkma cıvatası ihtiyacı varsa teknik detaylardan kontrol edin.

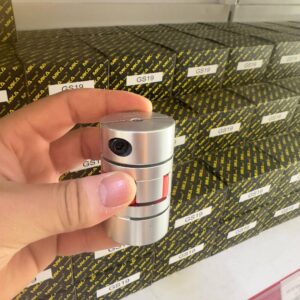

GS19 seçeneklerinde görülen farklar
GS19 kaplin ürünleri arasında 10×10, 12,7×12,7, 14×14 ve 5×5 mm gibi delik ölçüleri görünüyor. 12,7 mm gibi inç kökenli ölçüye karşılık gelen bir deliği 12 mm bir mil için doğrudan uygun kabul etmeyin. Özellikle farklı motor ve redüktörlerin bir araya getirildiği revizyonlarda bu fark önem kazanır. Kaplin bağlantısında iki milin eksen hizalamasını değerlendirmek ve izin verilen kaçıklık değerlerini bilmek gerekir. Her GS serisi kaplinin aynı hizasızlık toleransına sahip olduğu söylenemez. Montaj öncesi ürünün gerçek teknik bilgilerini okuyun.

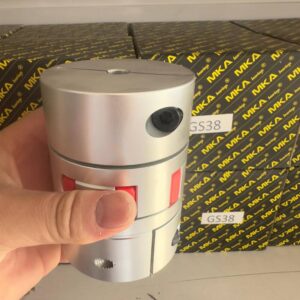

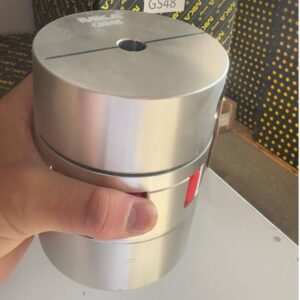

GS09, GS12 ve büyük serilerin kullanım farklılığı
GS09 ve GS12 gibi küçük gövdeli kaplinler ile GS38 veya GS48 gibi büyük gövdeli seçenekler aynı tork ya da atalet özelliklerine sahip olmayabilir. Ancak sadece gövde boyu yüksek tork kapasitesini garanti etmez. Motorun nominal ve tepe torku, aktarılacak yük ve çalışma döngüsü ürün teknik değerleriyle karşılaştırılmalıdır. Dinamik CNC eksenlerinde kaplinin dönel ataleti ve burulma davranışı da önemli olabilir. Büyük kaplinin sisteme gereksiz ağırlık getirmesi veya çok küçük kaplinin yetersiz kalması önlenmelidir. Uygun model makinenin gerçek hareket hesabına göre seçilmelidir.
Kaplin montajında sık görülen hata
İki milin eksenlerini doğru hizalamadan kaplin takmak yataklara ve bağlantı elemanlarına ek yük getirebilir. Kaplinin belli ölçüde kaçıklık tolere edebileceği düşünülse bile üretici sınırları esas alınmalıdır. Motor flanşının montajı, vidalı mil yatağı, mil uç işleme ölçüsü ve sıkma cıvatası birlikte kontrol edilmelidir. Bir kaplinde gevşeme veya titreşim varsa yalnız kaplini değiştirmek yerine hizalama ve bağlantı koşullarına bakmak da gerekir. Kaplinin gerçekten hangi seride ve hangi delik kombinasyonunda olduğu sipariş öncesi netleştirilmelidir.
Kaplin fiyatlarını doğru karşılaştırın
GS14 8×8 mm bir kaplin ile GS19 12,7×12,7 mm kaplin arasında fiyat karşılaştırması yaparken farklı fiziksel ölçü ve uygulama koşullarını dikkate alın. Aynı serideki delik kombinasyonları bile farklı makinelere yönelik olabilir. CNC-Marketi ürün kartlarında listelenen gerçek modelleri, mevcut stok ve güncel fiyatla inceleyebilirsiniz. Uygun kaplini seçmek için her iki mil çapını, çalışma torkunu, montaj boyunu ve bağlantı biçimini doğrulayın. Paket kapsamında bağlantı aksesuarları bulunduğu açıkça yazılmıyorsa bunları dahil kabul etmeyin. Doğru seçim yapılmadan parçayı yalnız fiyatı nedeniyle sepete eklemek uygun olmaz.
Kaplin seçimiyle ilgili sorular
GS14 8×8 kaplin GS14 8×14 yerine geçer mi? İkinci mil çapı farklı olduğundan doğrudan eşdeğer değildir. 12,7 mm delik 12 mm mile uygun mudur? Teknik uygunluk doğrulanmalıdır. Büyük gövdeli kaplin her zaman daha yüksek tork taşır mı? Kapasite üretici verisine bağlıdır. Kaplin eksen kaçıklığını tamamen düzeltir mi? Hayır, izin verilen hizasızlık sınırları vardır. Satın alma öncesinde hangi ölçüler önemlidir? İki milin çapı, kaplin boyu, çalışma torku ve bağlama yöntemi.
