Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

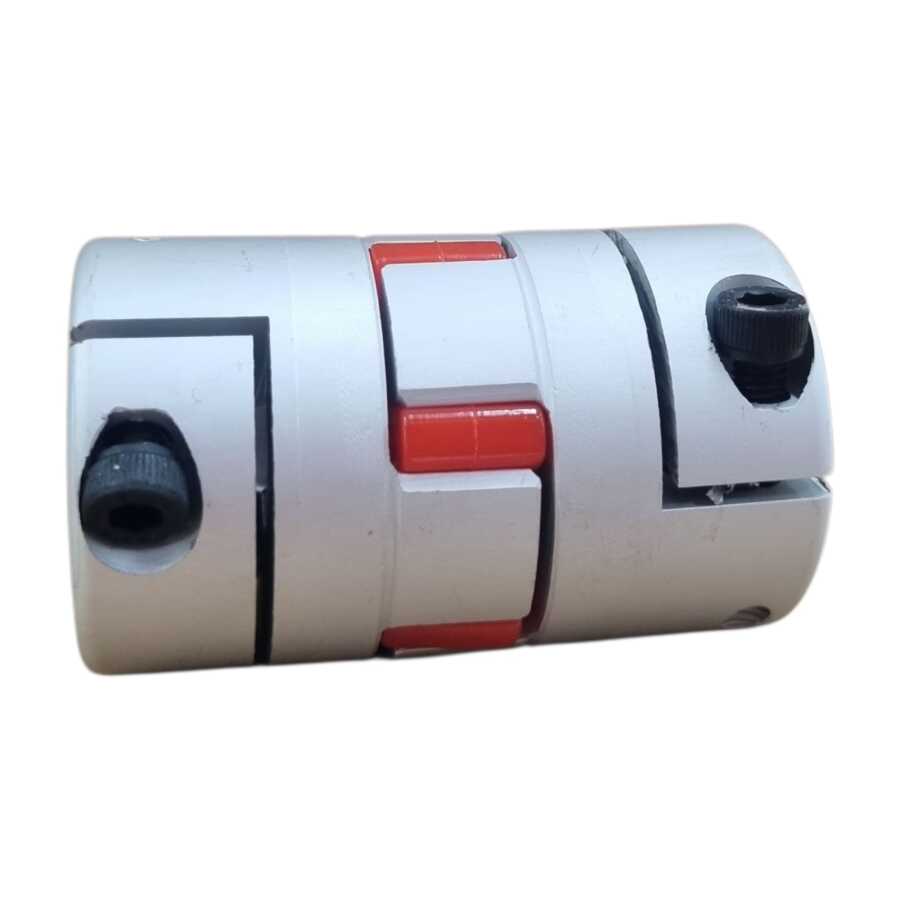

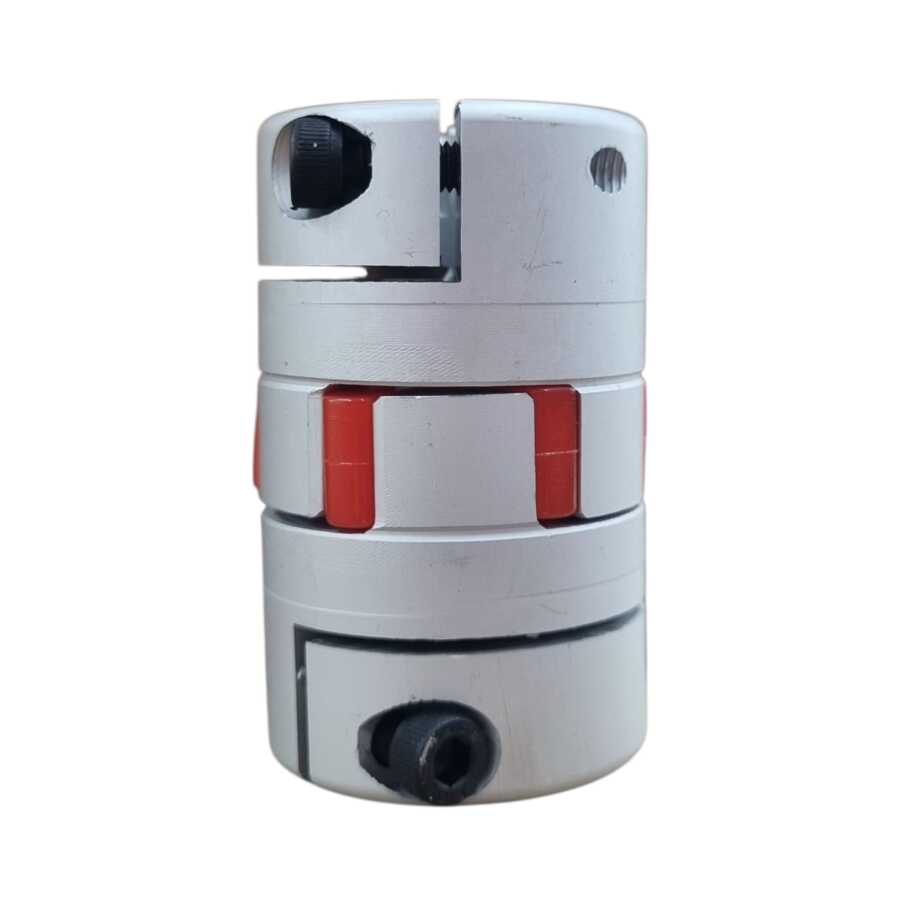

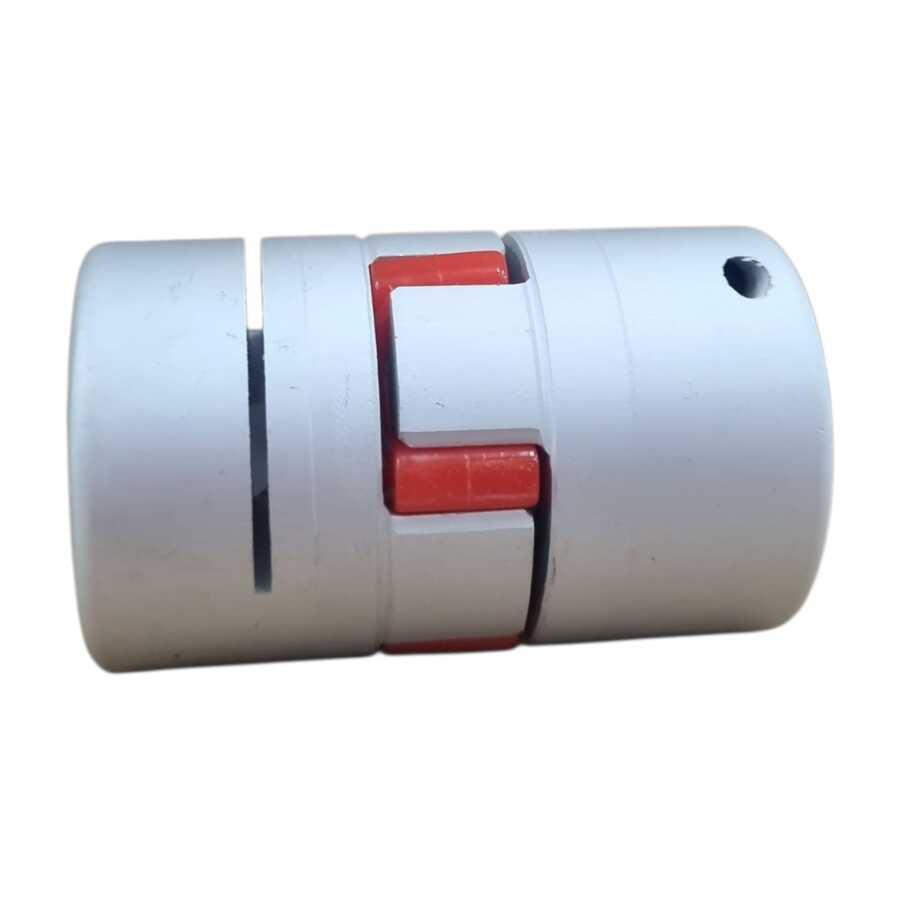

GS19 Kaplin serisi, modern endüstriyel otomasyon sistemlerinin hassasiyet ve güvenilirlik taleplerini karşılamak üzere tasarlanmış, yüksek performanslı bir mil bağlantı elemanıdır. Özellikle servo motorlar, step motorlar ve redüktörler gibi dinamik tahrik sistemlerinde, torku yüksek doğrulukla iletmek ve aynı zamanda sistemdeki olası hizalama hatalarını absorbe etmek için geliştirilmiştir. 14x16 mm gibi hazır işlenmiş hassas delik çapları ve D40xL66 mm kompakt boyutlarıyla, montaj kolaylığı ve minimum atalet sunarak sistem verimliliğini maksimize eder. Bu kaplin, özellikle yüksek devirlerde dahi titreşimi sönümleyerek rulman ve diğer mekanik bileşenlerin ömrünü uzatan, bakım maliyetlerini düşüren kritik bir mühendislik çözümüdür.
Bu "Premium" sınıf kaplin, CNC tezgahları, robotik kollar, paketleme makineleri ve hassas ölçüm cihazları gibi uygulamalarda kendini kanıtlamıştır. Yüksek mukavemetli alüminyum alaşımından imal edilen gövdesi, korozyona karşı dirençli anodize yüzey işlemiyle birleşerek zorlu endüstriyel ortamlarda dahi uzun ömürlü performans sağlar. İçerdiği elastomerik örümcek (spider), şok yükleri emme, titreşimleri sönümleme ve açısal, paralel, eksenel hizalama hatalarını telafi etme yeteneğiyle tork iletiminde sıfır boşluk (zero backlash) prensibini benimser. Bu sayede, milin her devrinde mutlak konumlandırma doğruluğu ve tekrarlanabilirlik sağlanır, bu da özellikle hassas hareket kontrolü gerektiren sistemler için vazgeçilmez bir özelliktir.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
GS19 Kaplin, özellikle CNC torna, freze ve işleme merkezlerinde servo motorlardan vidalı millere veya redüktörlere güç aktarımında kritik rol oynar. Yüksek devirde dahi sıfır boşluklu tork iletimi sayesinde milimetre altı hassasiyet gerektiren konumlandırma işlemlerinde üstün performans sergiler. Robotik kolların eklem noktalarında, hassas ve titreşimsiz hareket kabiliyeti sağlayarak tekrarlanabilirliği ve operasyonel güvenilirliği artırır.
Paketleme makineleri, montaj hatları ve otomatik konveyör sistemleri gibi sürekli çalışan otomasyon uygulamalarında GS19 Kaplin, motor ile tahrik mili arasında sağlam ve güvenilir bir bağlantı kurar. Yüksek tork kapasitesi ve titreşim sönümleme yeteneği, sistemin kesintisiz çalışmasını garanti ederken, ani duruş ve kalkışlarda oluşan şok yüklerini absorbe ederek mekanik aşınmayı minimize eder. Bu da bakım aralıklarını uzatır ve üretim verimliliğini artırır.
Hassas dozajlama pompaları, analiz cihazları, optik sistemler ve laboratuvar karıştırıcıları gibi medikal ve bilimsel ekipmanlarda GS19 Kaplin, sessiz çalışma ve yüksek hassasiyet sunar. Titreşimsiz tork iletimi, ölçüm doğruluğunu ve cihaz ömrünü artırırken, kompakt yapısı dar alanlardaki entegrasyonu kolaylaştırır. Korozyona dayanıklı yapısı, steril ortamlarda kullanım için idealdir.
Düşük atalet momenti ve sıfır boşluklu tork iletimi sayesinde, motor gücünü minimum kayıpla aktarır. Bu, enerji verimliliğini artırır ve sistemin daha hızlı tepki vermesini sağlayarak genel operasyonel verimliliği maksimize eder.
Alüminyum alaşımlı gövdenin dayanıklılığı ve elastomerik örümceğin aşınma direnci, zorlu endüstriyel koşullarda dahi ürünün uzun yıllar sorunsuz çalışmasını sağlar. Titreşim ve şok emilimi, bağlı mil ve yatakların ömrünü uzatır.
Hazır işlenmiş standart mil çapları (14x16 mm) ve kompakt tasarımı sayesinde, mevcut sistemlere hızlı ve sorunsuz bir şekilde entegre edilebilir. Montaj süresini kısaltır ve kurulum maliyetlerini düşürür.

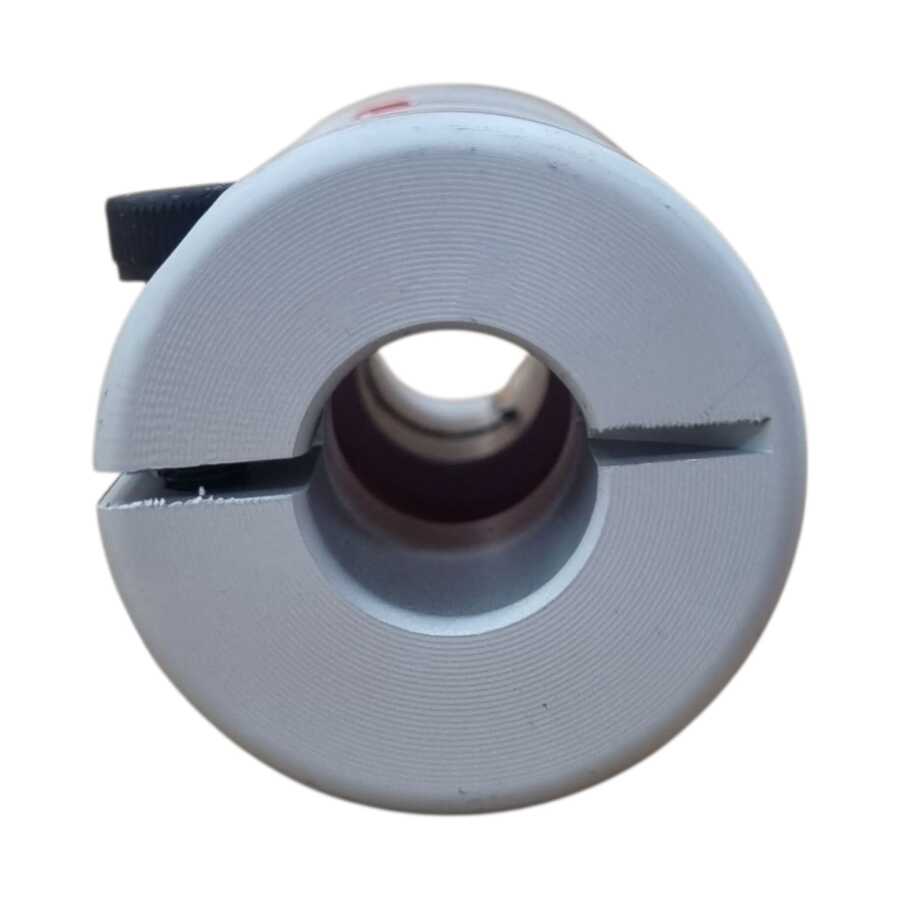

Bu özel kaplin, bir tarafı 14 mm, diğer tarafı ise 16 mm çapında şaftlar için işlenmiş hazır ölçülere sahiptir. Uygulamanızdaki motor ve yük şaftlarının bu çaplarda olması gerekmektedir.
GS19 serisi kaplinler, kompakt boyutlarına göre yüksek tork aktarımı sunar. D40XL66 boyutundaki bu kaplin, kullanılan ara elemanın (spider) sertliğine bağlı olarak 15-25 Nm nominal tork ve 40-50 Nm'ye kadar maksimum tork taşıyabilir. Birçok orta ölçekli CNC eksen uygulaması için genellikle yeterlidir, ancak kesin kapasite için ara eleman sertlik değerini kontrol edin.
GS19 tipi esnek kaplinler, şaftlar arasındaki küçük eksenel, radyal ve açısal kaçıklıkları telafi etmek üzere tasarlanmıştır. Genellikle 0.1-0.3 mm radyal, 0.2-0.5 mm eksenel ve 1-2° açısal kaçıklığı ara elemanın esnekliği sayesinde sorunsuz bir şekilde tolere edebilir.
GS19 kaplinin gövdeleri (hublar) genellikle yüksek mukavemetli alüminyum alaşımdan (örneğin 2017 veya 7075 alüminyum) üretilir. Ara elemanı (spider) ise genellikle farklı sertliklerde (örneğin 92 ShA, 98 ShA, 64 ShD) poliüretan veya Hytrel gibi elastomerik malzemelerden üretilir. Bu, titreşim sönümleme ve tork aktarım özelliklerini belirler.
Bu kaplinin D40XL66 boyutları ve dengeli yapısı sayesinde yüksek devir uygulamaları için uygundur. Genellikle 6.000 RPM'e kadar güvenle kullanılabilir, ancak uzun süreli ve kritik uygulamalarda maksimum tork ve kaçıklık değerleri dikkate alınarak 4.000 RPM civarında kullanılması tavsiye edilir.
GS19 kaplinler, standart poliüretan ara elemanlarla genellikle -20°C ile +80°C arasındaki sıcaklıklarda optimum performans gösterir. Aşırı yüksek sıcaklıklar ara elemanın esnekliğini ve dayanıklılığını azaltabilirken, çok düşük sıcaklıklar sertleşmeye neden olabilir. Uygulamanızın sıcaklık aralığı bu değerler dışındaysa özel ara elemanlar kullanılmalıdır.
Bu kaplinlerde genellikle setskur veya sıkma bileziği (clamp) mekanizması kullanılır. Setskurlu modellerde, şaft çapına uygun olarak M5 veya M6 setskurlar için 5-10 Nm civarında bir sıkma torku yeterlidir. Sıkma bilezikli modellerde ise vida boyutuna göre üretici tavsiyesine (genellikle 3-6 Nm) uyulmalı, şafta zarar vermeyecek ancak kaymayı önleyecek şekilde sıkılmalıdır.
GS19 tipi örümcek kaplinler, ara elemanın sıkıştırılması prensibiyle çalıştığından, doğru monte edildiğinde ve uygun sertlikte ara eleman kullanıldığında neredeyse sıfır boşluk (zero backlash) özelliğine sahiptir. Bu nedenle, servo motorlu ve hassas pozisyonlama gerektiren CNC tezgahları veya otomasyon sistemleri için oldukça uygun bir çözümdür.
Evet, GS19 kaplinin elastomerik ara elemanı (spider), motor ve yükten gelen titreşimleri ve şok yükleri etkili bir şekilde sönümler. Bu sayede hem sistemin ömrünü uzatır hem de daha düzgün ve sessiz bir çalışma ortamı sağlar. Sönümleme oranı, kullanılan ara elemanın sertliğine göre değişir; daha yumuşak ara elemanlar daha fazla sönümleme yapar.
GS19 tipi kaplinler, genellikle bakım gerektirmeyen (maintenance-free) ürünlerdir. Yağlama veya özel bir ayar ihtiyacı duymazlar. Ancak, sistemin düzenli olarak görsel kontrolü, ara elemanın çatlak veya aşınma belirtileri gösterip göstermediğini anlamak için önemlidir. Aşınmış ara elemanlar performans düşüklüğüne neden olabilir.
Mermak CNC olarak sunduğumuz GS19 kaplinler, üretim hatalarına karşı standart olarak 1 yıl garanti kapsamındadır. Garanti, hatalı malzeme veya işçilikten kaynaklanan sorunları kapsar. Yanlış montaj, aşırı yükleme veya kullanım kılavuzuna aykırı kullanımdan kaynaklanan hasarlar garanti dışıdır. Detaylı bilgi için satış sözleşmesini inceleyebilir veya teknik servisimizle iletişime geçebilirsiniz.
Evet, GS19 kaplinlerin ara elemanları (spider'ları) sarf malzeme niteliğinde olup, ayrı olarak temin edilebilir. Farklı sertliklerdeki ara elemanları stoklarımızda bulabilir veya sipariş edebilirsiniz. Bu sayede, tüm kaplini değiştirmek yerine sadece ara elemanı yenileyerek kaplinin ömrünü uzatabilirsiniz.
Evet, standart "işlenmiş hazır ölçü" seçeneklerimizin yanı sıra, projenizin özel ihtiyaçlarına göre farklı şaft çaplarında veya belirlenen toleranslarda özel üretim GS19 kaplin siparişleri için bizimle iletişime geçebilirsiniz. Teknik ekibimiz, size en uygun çözümü sunmak için yardımcı olacaktır.
Kurulum, uygulama veya herhangi bir teknik sorunla karşılaştığınızda, Mermak CNC teknik destek ekibimizle doğrudan iletişime geçebilirsiniz. Uzman mühendislerimiz, telefon veya e-posta yoluyla size hızlı ve çözüm odaklı destek sağlayacaktır. İletişim bilgilerimize web sitemizden ulaşabilirsiniz.
