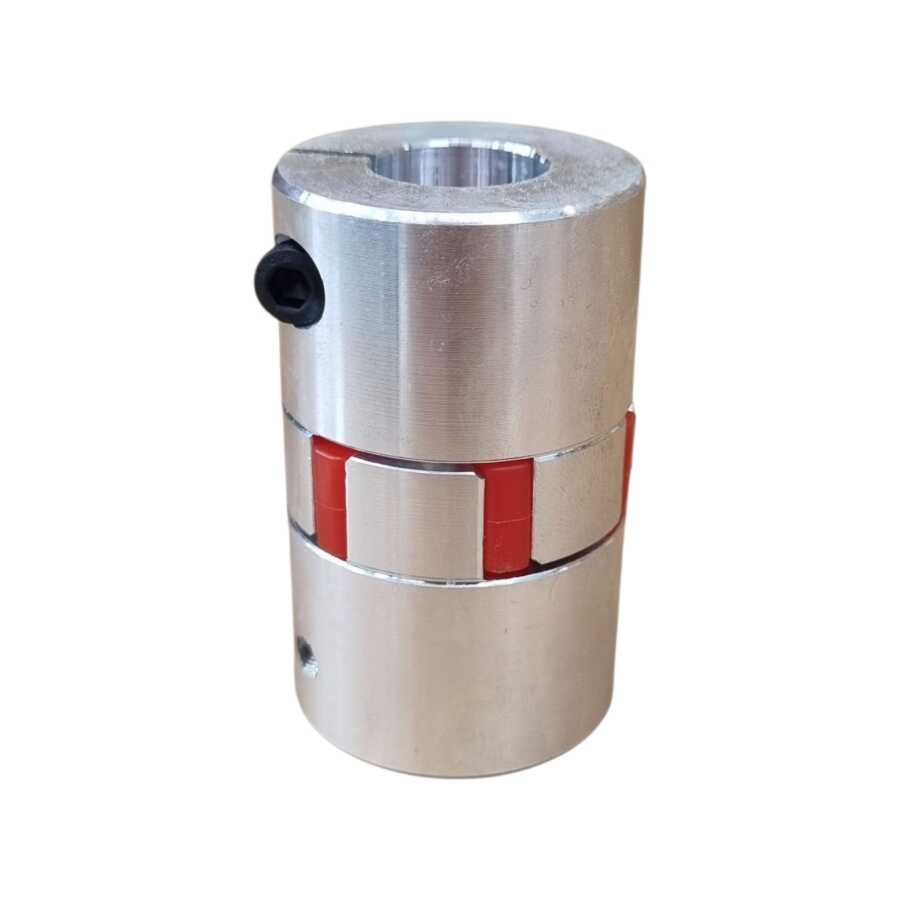

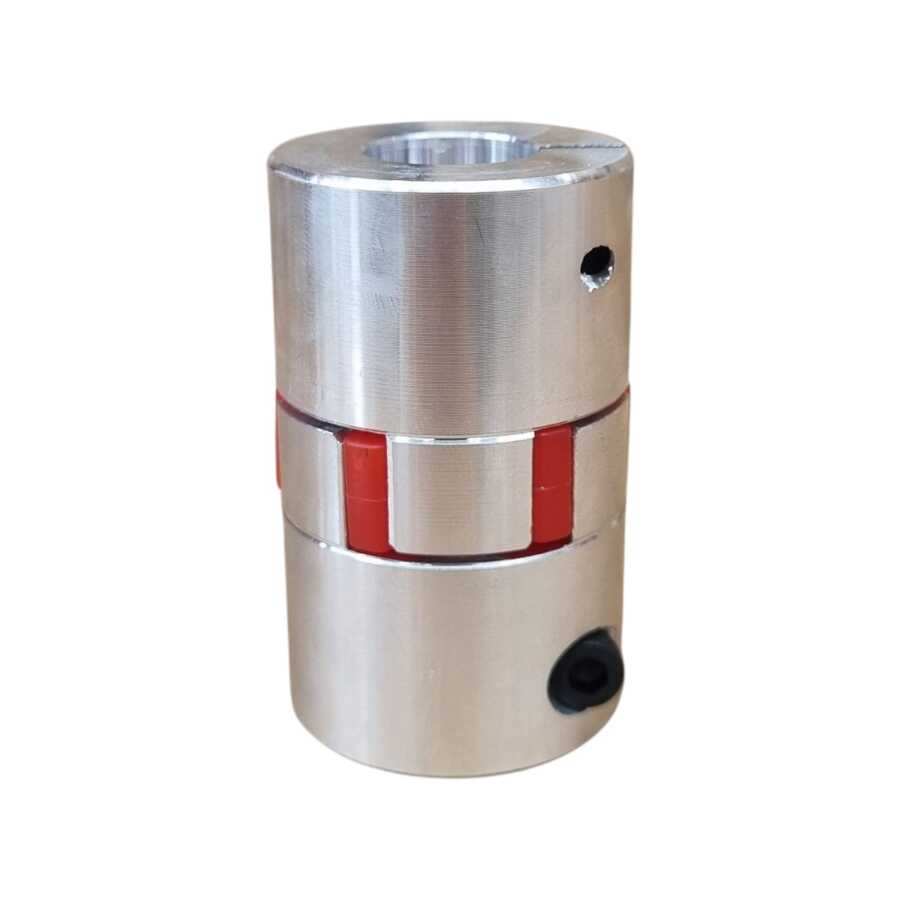

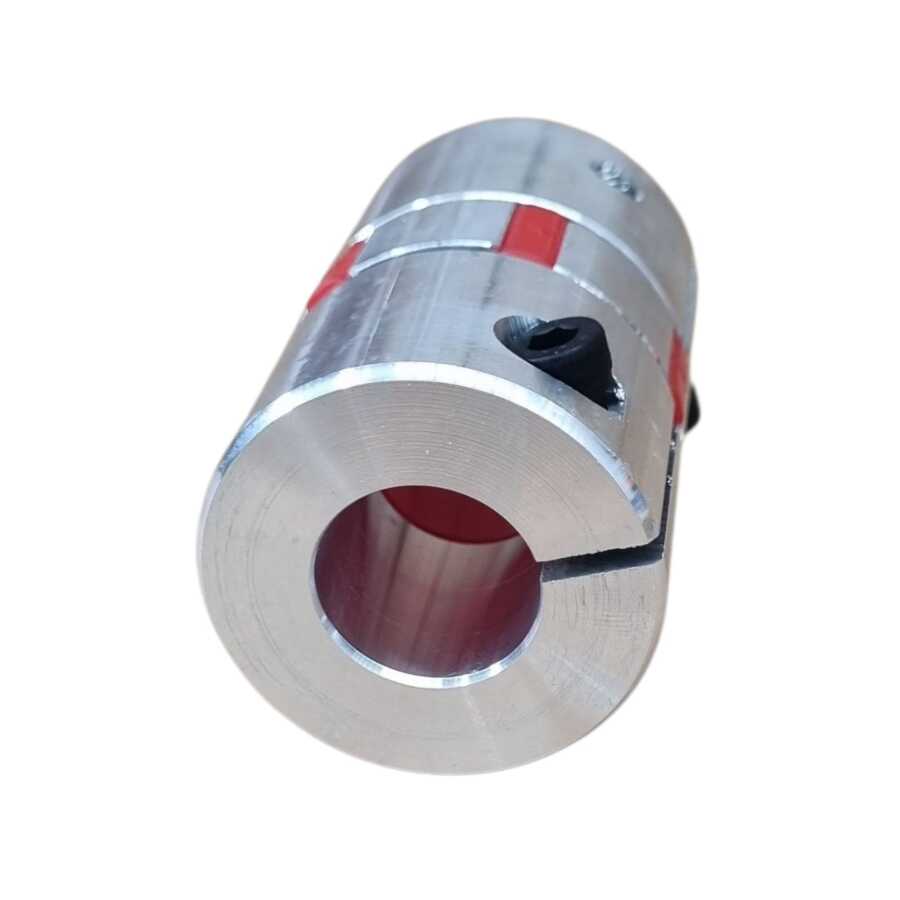

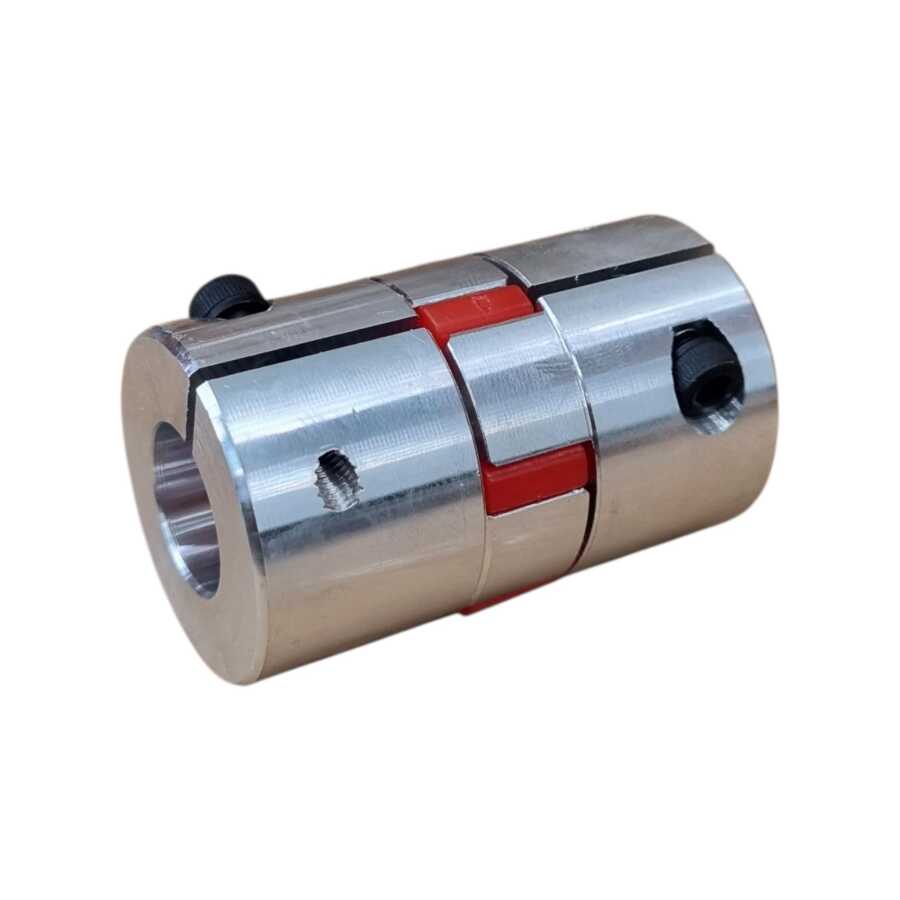

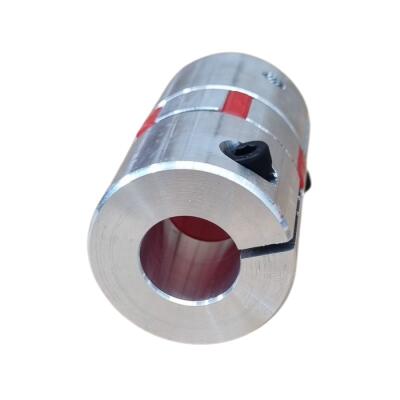

GS19 Kaplin 19X19 D40XL66, endüstriyel otomasyon sistemlerinde yüksek hassasiyet ve güvenilirlik gerektiren hareket kontrol uygulamaları için özel olarak tasarlanmış, işlenmiş ve kullanıma hazır bir esnek kaplin çözümüdür. Bu ürün, özellikle servo motorlar, step motorlar, enkoderler ve vidalı mil sistemleri gibi kritik bileşenler arasında torkun sıfır boşluk (zero backlash) ile aktarılmasını sağlamakla kalmaz, aynı zamanda mil eksenlerindeki radyal, açısal ve eksenel hizasızlıkları etkin bir şekilde telafi eder. D40mm dış çapı ve 66mm toplam uzunluğu ile kompakt bir yapı sunarken, 19x19mm işlenmiş mil çapları sayesinde standart endüstriyel millerle doğrudan entegrasyona olanak tanır, böylece montaj süresini ve maliyetini önemli ölçüde azaltır.
Yüksek mukavemetli alüminyum alaşımdan imal edilen gövdesi ve özel olarak seçilmiş poliüretan elastomer ara parçası (örümcek) sayesinde GS19 Kaplin, dinamik yükler altında dahi üstün performans sergiler. Bu malzeme kombinasyonu, kaplinin yüksek tork kapasitesi, mükemmel titreşim sönümleme özellikleri ve uzun operasyonel ömrünü garanti eder. Endüstriyel ortamların zorlu koşullarına dayanıklı yapısı, sistemlerinizin kesintisiz ve hatasız çalışmasına katkıda bulunurken, bağlı motor ve rulman gibi diğer mekanik bileşenlerin ömrünü uzatarak toplam işletme maliyetlerini düşürür. Mühendislik standartlarına uygun olarak tasarlanmış bu kaplin, otomasyon projelerinizde maksimum verimlilik ve güvenilirlik sunar.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
GS19 Kaplin, yüksek hassasiyet gerektiren CNC router'lar, frezeler ve torna tezgahlarında, servo veya step motorlardan vidalı mil (ball screw) sistemlerine tork aktarımında kilit rol oynar. Sıfır boşluklu yapısı sayesinde işleme kalitesini artırır, takım ömrünü uzatır ve yüzey pürüzlülüğünü minimize eder. Robotik kollar ve otomatik montaj hatlarında, hassas konumlandırma ve tekrarlanabilirlik için vazgeçilmez bir bileşendir.
Sürekli hareket, hızlı duruş-kalkış ve yüksek devir gerektiren paketleme makinelerinde ürün besleme ve taşıma bantlarında, baskı makinelerinde silindir senkronizasyonunda ve tekstil makinelerinde iplik sarım/açım ünitelerinde güvenilir tork iletimi sağlar. Kaplinin titreşim sönümleme yeteneği, makine ömrünü uzatırken üretim hattının kararlılığını artırır ve ürün kalitesini korur.
Sıfır boşluklu yapısı sayesinde motor gücünü kayıpsız ve anlık olarak aktarır, bu da enerji verimliliğini artırırken sistemin tepki süresini kısaltır. Hassas konumlandırma gerektiren uygulamalarda üstün performans ve maksimum üretim çıktısı sunar.
Yüksek kaliteli alüminyum alaşım gövdesi ve aşınmaya dirençli poliüretan ara parçası ile zorlu endüstriyel koşullarda dahi uzun yıllar sorunsuz çalışır. Mil hizasızlıklarını etkili bir şekilde telafi ederek bağlı ekipmanların (motor, rulman, vidalı mil vb.) ömrünü uzatır.
Hazır işlenmiş 19x19mm mil çapları ve kompakt D40XL66 boyutları sayesinde mevcut sistemlere hızlı ve kolay montaj imkanı sunar. Standart NEMA motor flanşları ve diğer endüstriyel standartlarla uyumlu yapısıyla kurulum süresini ve işçilik maliyetini düşürür.
GS19 Kaplin, hassas ve dinamik uygulamalar için tasarlanmıştır. Nominal sürekli tork kapasitesi 5 Nm olup, anlık kalkış veya duruşlarda 15 Nm'ye kadar pik torkları güvenle iletebilir. Bu değerler, özellikle step motor, servo motor ve enkoder gibi hassas hareket kontrolü gerektiren sistemlerde, CNC makineleri, otomasyon sistemleri ve robotik kollarda yüksek performansla kullanılabileceği anlamına gelir.
GS19 Kaplin, esnek yapısı sayesinde belirli seviyedeki mil kaçıklıklarını telafi edebilir. Paralel kaçıklıkta ±0.15 mm, açısal kaçıklıkta ±1° ve eksenel kaçıklıkta ±0.2 mm'ye kadar tolerans sunar. Bu tolerans değerlerini aşan kaçıklıklar, kaplinin içindeki esnek elemana aşırı yük bindirerek ömrünü kısaltabilir, sistemde vibrasyona ve gürültüye neden olabilir. Bu yüzden kurulumda mümkün olan en iyi hizalamayı sağlamak önemlidir.
Evet, GS19 Kaplin hassas işlenmiş yapısı ve dengeli tasarımı sayesinde yüksek devirli uygulamalar için uygundur. Güvenli bir şekilde 10.000 RPM'ye kadar devirlerde çalışabilir. Bu devir aralığı, birçok endüstriyel otomasyon ve makine uygulamasının ihtiyaçlarını karşılamak için fazlasıyla yeterlidir. Daha yüksek devirler için özel balanslı kaplinler gerekebilir.
GS19 Kaplinin gövdesi yüksek mukavemetli alüminyum alaşımdan imal edilmiştir. Bu sayede hem çok hafif hem de yüksek tork iletimi için yeterince dayanıklıdır. İç kısmındaki esnek eleman (spider) ise titreşim sönümleyici ve darbe emici özelliklere sahip özel bir poliüretan malzemeden üretilmiştir. Bu malzeme kombinasyonu, düşük atalet, mükemmel titreşim sönümleme ve uzun ömür sağlar.
Kaplinin mil bağlantısı sıkma vidaları (set screw) ile yapılır. Kurulumda millerin kaplin içine tam oturduğundan ve sıkma vidalarının çapraz olarak eşit torkla sıkıldığından emin olunmalıdır. Genellikle M4 vidalar için 2-3 Nm, M5 vidalar için 4-6 Nm tork önerilir. Aşırı sıkma kapline veya mile zarar verebilir, yetersiz sıkma ise yüksek devirde kaymaya veya titreşime neden olabilir. Millerin zarar görmemesi için sıkma vidalarının uçlarında koruyucu bir yapı bulunur.
GS19 Kaplinin özel tasarlanmış esnek poliüretan spider elemanı, motor ve tahrik edilen mil arasındaki titreşimleri önemli ölçüde sönümler. Bu sayede sistemde daha pürüzsüz bir çalışma, daha az gürültü ve özellikle motor ile rulmanların ömrünün uzaması sağlanır. Özellikle darbe yüklerinin olduğu veya sürekli titreşimin bulunduğu hassas uygulamalarda bu özellik kritik avantaj sağlar.
GS19 Kaplin, geniş bir çalışma sıcaklığı aralığında stabil performans gösterecek şekilde tasarlanmıştır. -20°C ile +80°C arasındaki ortam sıcaklıklarında güvenle kullanılabilir. Bu aralık dışındaki çok ekstrem sıcaklıklar, kaplinin esnek elemanının özelliklerini, dolayısıyla performansını ve ömrünü olumsuz etkileyebilir.
Hayır, GS19 Kaplin "işlenmiş hazır ölçü" ve esnek elemanlı (spider) yapısı sayesinde bakım gerektirmez. Yağlama veya periyodik temizliğe ihtiyaç duymaz. Sadece çok tozlu veya kirli ortamlarda çalışıyorsa, kaplinin dış yüzeyini ve bağlantı noktalarını görsel olarak kontrol etmek, birikmiş kirleri temizlemek yeterlidir.
Doğru monte edildiğinde ve belirtilen teknik limitler içinde kullanıldığında GS19 Kaplinin alüminyum gövdesi uzun yıllar sorunsuz çalışır. Aşınmaya en yatkın parça, torku ileten ve titreşimi sönümleyen esnek poliüretan spider elemanıdır. Yüksek tork değişimleri, sürekli aşırı kaçıklık veya darbe yükleri bu elemanın ömrünü kısaltabilir. Spider elemanında çatlaklar, deformasyon veya aşırı boşluk fark ederseniz değiştirilmesi gerekebilir. Ana gövde genellikle aşınmaz ve tekrar kullanılabilir.
Evet, GS19 Kaplinin esnek poliüretan spider elemanı ayrı olarak temin edilebilir. Mermak CNC olarak bu yedek parçayı stoklarımızda bulundurmaktayız. Kaplinin tamamını değiştirmek yerine, sadece aşınan bu ekonomik parçayı değiştirerek uzun vadede maliyet avantajı sağlayabilir ve kaplininizin ömrünü uzatabilirsiniz.
Mermak CNC ürünleri olarak GS19 Kaplin, üretim hatalarına karşı 1 yıl süreyle garantilidir. Garanti kapsamı, normal kullanım koşullarında ortaya çıkan malzeme ve işçilik kusurlarını içerir. Yanlış montaj, aşırı yükleme, belirtilen limitlerin dışında kullanım veya dış etkenlerden kaynaklanan hasarlar garanti dışıdır.
Doğru monte edildiğinde ve teknik limitler dahilinde kullanıldığında GS19 Kaplin son derece sessiz çalışır. Normalde herhangi bir ses üretmez. Gürültü veya tıkırtı gibi sesler genellikle aşırı mil kaçıklığından, yetersiz sıkmadan, kaplinin kapasitesinin üzerinde yüklenmesinden veya hasarlı bir esnek elemandan kaynaklanır. Bu durumlar, kaplinin performans düşüşüne ve ömrünün kısalmasına yol açabilir. Periyodik görsel kontrol, uzun ömürlü ve sessiz çalışma için önemlidir.
GS19 Kaplinin model adı olan "19X19", her iki tarafındaki mil bağlantı çapının 19mm olduğunu belirtir. Bu ürün, "işlenmiş hazır ölçü" olarak standardize edilmiş olup, 19mm çaplı millere doğrudan uyacak şekilde tasarlanmıştır. Farklı mil çapları için GS serisinin ilgili diğer modeller
