Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

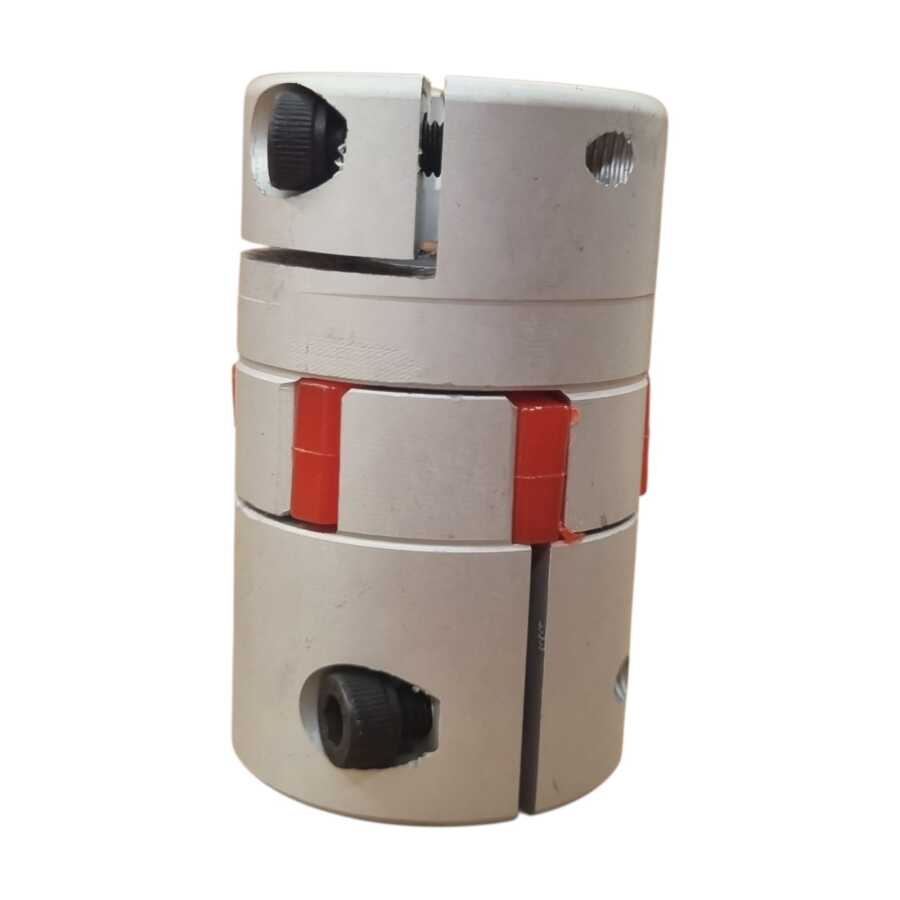

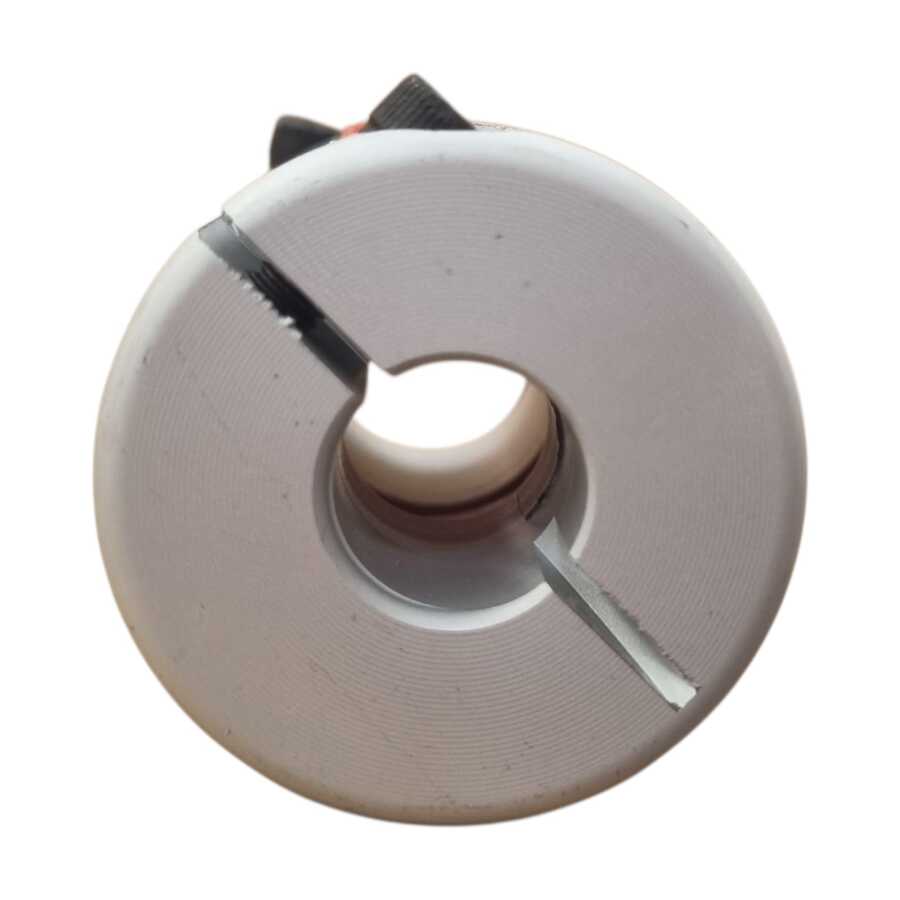

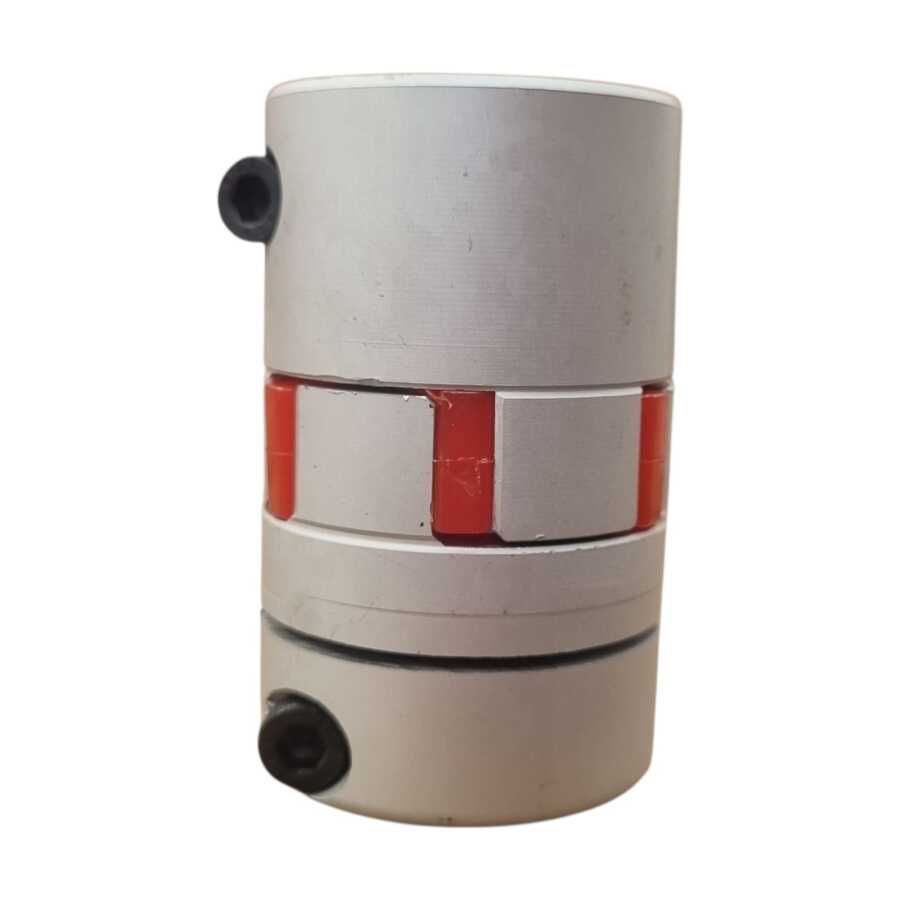

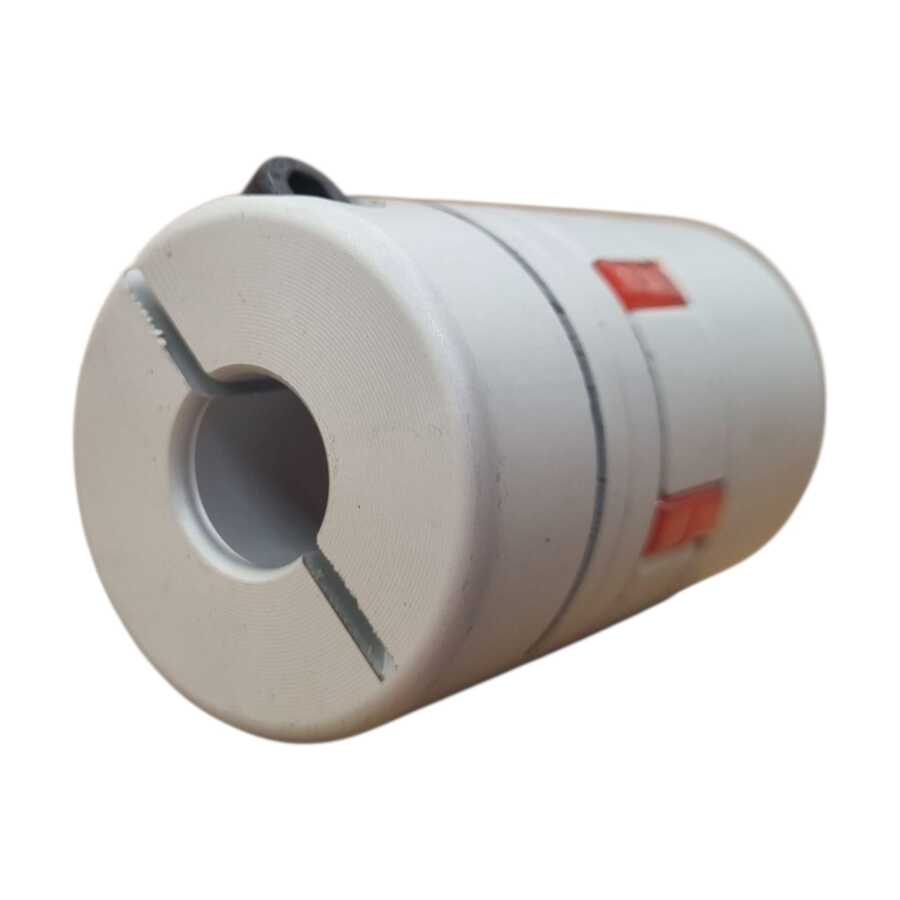

GS19 Kaplin serisi, modern endüstriyel otomasyon sistemlerinin vazgeçilmez bir bileşeni olarak, yüksek hassasiyetli güç ve hareket aktarımı gerektiren uygulamalar için özel olarak tasarlanmıştır. Bu özel model olan GS19 Kaplin 14X19 D40XL66, 40 mm dış çapa ve 66 mm toplam uzunluğa sahip olup, 14 mm ve 19 mm mil çaplarına sahip motor ve tahrik milleri arasında sorunsuz bir bağlantı kurmak üzere hassas CNC makinelerde işlenmiş, hazır ölçüleriyle öne çıkar. Genellikle servo motorlar, step motorlar, enkoderler ve vidalı miller gibi kritik bileşenlerin entegrasyonunda kullanılan bu esnek kaplin, sistemin genel performansını doğrudan etkileyen sıfır boşluk (zero-backlash) özelliğini garanti eder.
Kaplinlerin temel amacı, iki döner mili birbirine bağlayarak torku ve hareketi aktarmanın yanı sıra, mil hizasızlıklarını (açısal, paralel ve eksenel) tolere etmek ve sistemdeki titreşimleri sönümlemektir. GS19 Kaplin, bu kritik görevleri üstün bir mühendislik anlayışıyla yerine getirir. Yüksek mukavemetli alüminyum alaşımlı gövdesi ve özel olarak seçilmiş poliüretan elastomer (örümcek) sayesinde, yüksek tork iletim kapasitesi sunarken, şok yüklerini absorbe etme ve rezonansı azaltma yeteneğiyle bağlı ekipmanların ömrünü uzatır. Hazır işlenmiş mil çapları, montaj sürecini basitleştirir ve sahada ek işleme ihtiyacını ortadan kaldırarak zaman ve maliyet tasarrufu sağlar.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha Detaylı Bilgi: Ürün teknik parametreleri ve uygulama tavsiyeleri için, sayfa içindeki "Hızlı Teknik Soru Sor" butonunu tıklayarak anında uzmanlarımızdan cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
GS19 Kaplin, yüksek hassasiyet ve dinamik performans gerektiren CNC işleme merkezlerinde, freze ve torna tezgahlarında, ayrıca endüstriyel robot kollarında ve otomasyon manipülatörlerinde ideal bir çözümdür. Servo motorlar ve bilyalı vidalı miller (ball screw) arasındaki bağlantıda sıfır boşluk özelliği sayesinde milimetrik konumlandırma doğruluğu sağlar. Titreşim sönümleme yeteneği, yüksek hızlı hareketlerde dahi işleme kalitesini ve robotik hareketin akıcılığını korur, bu da nihai ürün kalitesini doğrudan etkiler.
Sürekli ve kesintisiz çalışma esasına dayanan üretim ve paketleme hatlarında, GS19 Kaplin'in dayanıklılığı ve güvenilirliği öne çıkar. Konveyör sistemlerinde, etiketleme makinelerinde, dolum ünitelerinde ve diğer ambalaj makinelerinde motor ile tahrik milleri arasında stabil ve verimli güç aktarımı sağlar. Mil hizasızlıklarını tolere etmesi, sistem duruş sürelerini minimize ederken, uzun ömürlü yapısı bakım maliyetlerini düşürerek operasyonel verimliliğe önemli katkı sunar.
Sıfır boşluk ve yüksek tork iletim kapasitesi sayesinde, motor gücünün kayıpsız ve hassas bir şekilde aktarılmasını sağlar. Bu durum, enerji verimliliğini artırırken, üretim süreçlerinde istenen hassasiyet ve tekrar edilebilirliği garanti eder.
Kaliteli alüminyum alaşım gövde ve dayanıklı poliüretan elastomer kullanımı, GS19 Kaplin'in zorlu endüstriyel koşullara karşı yüksek direnç göstermesini sağlar. Mil hizasızlıklarını absorbe etme yeteneği, bağlı bileşenler üzerindeki gerilimi azaltarak tüm sistemin ömrünü uzatır ve bakım aralıklarını seyreltir.
Hazır işlenmiş standart mil çapları (14x19 mm) ve kompakt D40XL66 boyutları sayesinde, hızlı ve sorunsuz bir montaj imkanı sunar. Bu özellik, kurulum süreçlerini hızlandırır ve sistem entegrasyonu için gereken zamanı ve çabayı minimize ederek projelerinizin daha verimli ilerlemesine olanak tanır.
Bu GS19 Kaplin, bir tarafı 14mm, diğer tarafı 19mm çapa sahip milleri birbirine bağlamak için özel olarak işlenmiştir. Yani, motor veya redüktör miliniz 14mm, sürülecek miliniz 19mm ise bu ürün tam uyumlu olacaktır.
GS19 serisi kaplinlerin tork kapasitesi, kullanılan malzemeye ve tasarıma göre değişmekle birlikte, D40 dış çapı ve sağlam yapısı sayesinde orta ila yüksek torklu uygulamalar için uygundur. Genellikle bu tip kaplinler, sürekli çalışmada (5 Nm'den 20 Nm'ye kadar), anlık tepe yüklerde ise daha yüksek torkları (örneğin 40 Nm'ye kadar) taşıyabilir. Kesin değerler için ürünün teknik veri föyüne başvurmanız en doğrusudur.
GS19 Kaplin 14X19 D40XL66'nın montajında kullanılan sıkma vidaları (genellikle M4 veya M5) için üretici tarafından belirtilen sıkma torklarına uyulmalıdır. Tipik olarak, M4 vidalar için 2-3 Nm, M5 vidalar için 4-6 Nm aralığında tork uygulanır. Aşırı sıkma, kapline veya milin yüzeyine zarar vererek tork aktarım performansını olumsuz etkileyebilir.
GS19 gibi esnek kaplinler, mil eksenlerindeki küçük hizalama hatalarını (açısal, paralel ve eksenel) tolere etmek üzere tasarlanmıştır. Bu, sistemdeki gerilimi azaltır ve rulman ömrünü uzatır. Tolerans değerleri modelden modele değişmekle birlikte, genellikle 0.5°'ye kadar açısal, 0.2mm'ye kadar paralel ve 0.2mm'ye kadar eksenel kaçıklığa tolerans sağlayabilir. Ancak, en iyi performansı ve kaplin ömrünü sağlamak için mümkün olan en iyi hizalamayı hedeflemek önemlidir.
GS19 Kaplin 14X19 D40XL66, hassas işlenmiş ve dengeli yapısı sayesinde yüksek hızlı uygulamalar için uygundur. Maksimum devir (RPM) değeri kaplinin malzemesine ve dengeleme kalitesine bağlıdır, ancak tipik olarak 5.000 ila 10.000 RPM aralığında güvenle kullanılabilir. Çok yüksek hızlar için dinamik dengeleme kontrolü kritik öneme sahiptir.
Mermak CNC kalitesindeki GS19 kaplinler genellikle yüksek mukavemetli alüminyum alaşımından (örneğin 7075 T6) veya özel alaşımlı çelikten üretilir. Bu malzemeler, hem hafiflik hem de yüksek tork taşıma kapasitesi sunar. Standart endüstriyel ortamlarda paslanma ve aşınmaya karşı iyi bir direnç gösterir. Ancak, çok agresif kimyasal veya nemli ortamlar için özel kaplamalı veya paslanmaz çelik versiyonları tercih edilebilir.
GS19 Kaplin 14X19 D40XL66 gibi esnek kaplinler genellikle "bakım gerektirmeyen" (maintenance-free) ürünler olarak tasarlanmıştır. Yağlama veya özel bir temizlik ihtiyacı bulunmaz. Ancak, periyodik olarak montaj vidalarının sıkılığını kontrol etmek ve çalışma ortamında biriken toz, kir gibi yabancı maddelerden arındırmak, kaplinin ömrünü ve performansını olumlu etkileyecektir.
Çalışma sırasında kaplinin hafifçe ısınması, aktarılan tork ve iç sürtünme nedeniyle normal kabul edilebilir. Ancak, aşırı ısınma (elle dokunulamayacak kadar sıcak olması), genellikle yüksek hizalama hatası, kaplinin kapasitesinin üzerinde tork ile çalışması veya yanlış montaj gibi sorunların bir göstergesi olabilir. Bu durumda sistemi durdurup hizalamayı ve yükü kontrol etmelisiniz.
GS19 Kaplin serisi genellikle tek parça, işlenmiş bir tasarıma sahip olabileceği gibi, bir "spider" (örümcek) tipi ara eleman da kullanabilir. Eğer kaplininiz "spider" tipi ise, içindeki esnek poliüretan veya kauçuk ara eleman zamanla yıpranabilir ve değiştirilmesi gerekebilir. Mermak CNC olarak bu tür yedek ara parçaların temini konusunda destek sağlamaktayız. Kaplinin ana gövdesi ise genellikle çok uzun ömürlüdür.
GS19 Kaplin 14X19 D40XL66, her iki yönde de (saat yönünde ve saat yönünün tersinde) tork aktarımı için tasarlanmıştır. Bu tür kaplinler, tersine dönen hareketler veya ileri-geri uygulamalar için herhangi bir kısıtlama olmaksızın güvenle kullanılabilir.
Mermak CNC olarak, ürün seçimi, montaj detayları veya karşılaşabileceğiniz herhangi bir teknik sorunla ilgili olarak uzman teknik destek ekibimizden telefonla veya e-posta yoluyla destek alabilirsiniz. Doğru ve verimli bir çözüm sunmak için her zaman yanınızdayız.
Mermak CNC tarafından satılan tüm ürünler gibi GS19 Kaplin 14X19 D40XL66 da üretim hatalarına karşı belirli bir garanti süresi ile gelir. Garanti süresi genellikle (12 ila 24 ay) olarak belirlenmiştir. Garanti koşulları, ürünün kullanım kılavuzunda veya garanti belgesinde detaylı olarak belirtilmiş olup, normal kullanım koşullarında meydana gelen üretim kaynaklı arızaları kapsar.
GS19 Kaplin 14X19 D40XL66'nın malzemesi (genellikle alüminyum alaşım) standart endüstriyel ortamlarda korozyona karşı iyi bir direnç gösterir. Ancak, özellikle agresif kimyasalların, yüksek tuzlu su veya aşırı nemin olduğu ortamlarda kullanılacaksa, kaplinin yüzey kaplaması veya paslanmaz çelik gibi özel malzeme versiyonları hakkında bilgi almanız ve uygun seçimi yapmanız önemlidir.
"D40XL66" ifadesi, bu özel GS19 kaplin modelinin dış çapının 40mm ve toplam uzunluğunun 66mm olduğunu belirtir. Bu ölçüler, belirtilen ürün için standart ve işlenmiş hazır ölçülerdir. Mermak CNC ürün gamında farklı mil çapları ve boyutlara sahip başka GS serisi kaplinler de bulunmaktadır, ancak bu ürün spesifik olarak bu ölçülere sahiptir.
D40 dış çapı ve L66 uzunluğundaki bir GS19 alüminyum kaplin, genellikle oldukça hafiftir. Tam ağırlık malzeme yoğunluğuna göre değişmekle birlikte, bu boyutlardaki bir kaplinin ağırlığı yaklaşık (100-200 gram) civarında olacaktır. Çoğu endüstriyel uygulamada sistemin genel ağırlığı üzerinde kayda değer bir etkisi olmaz, ancak hassas veya robotik uygulamalarda bu bilgi göz önünde bulundurulabilir.
