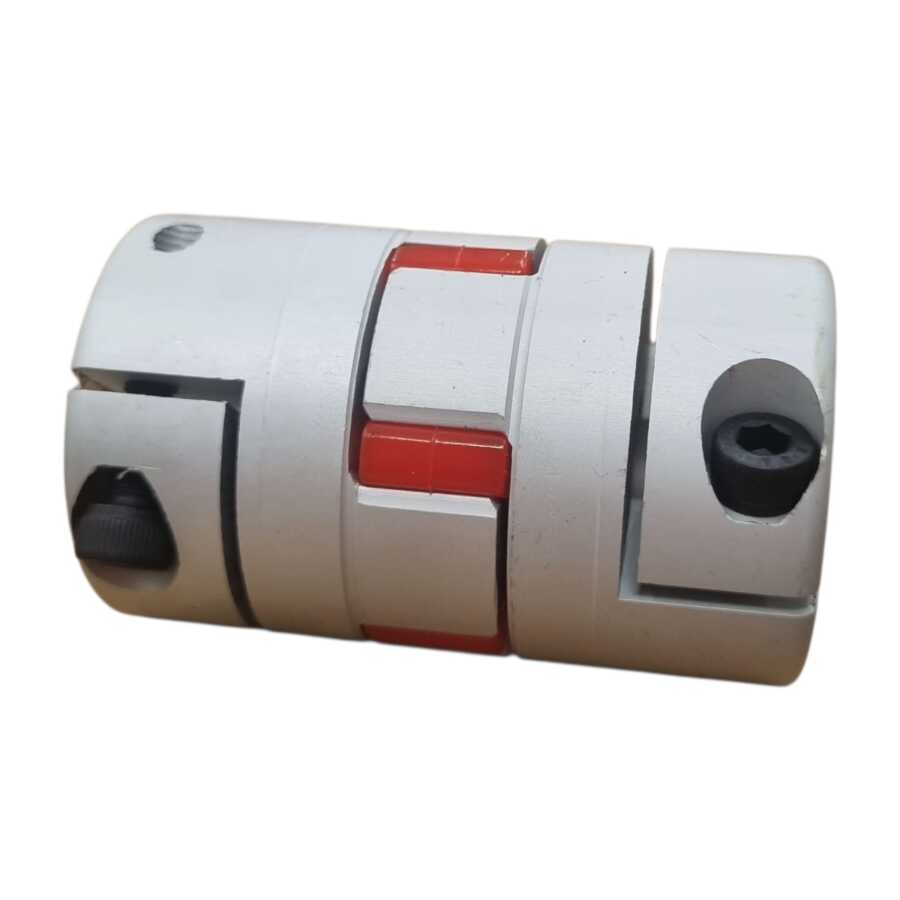

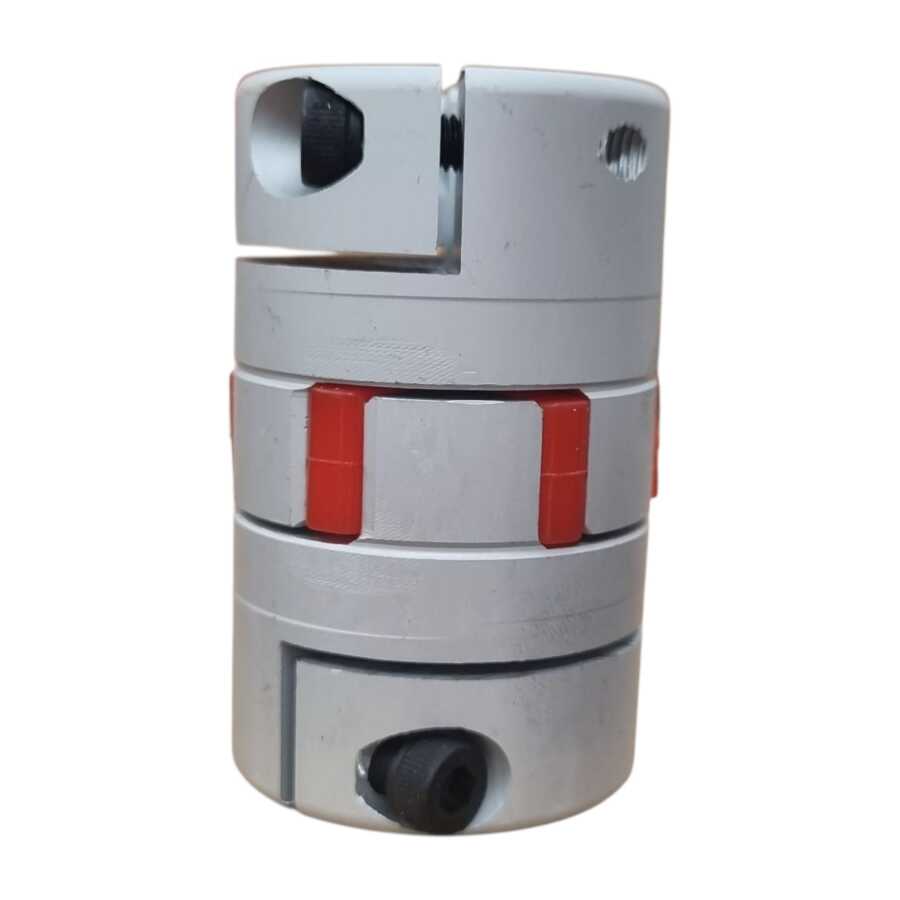

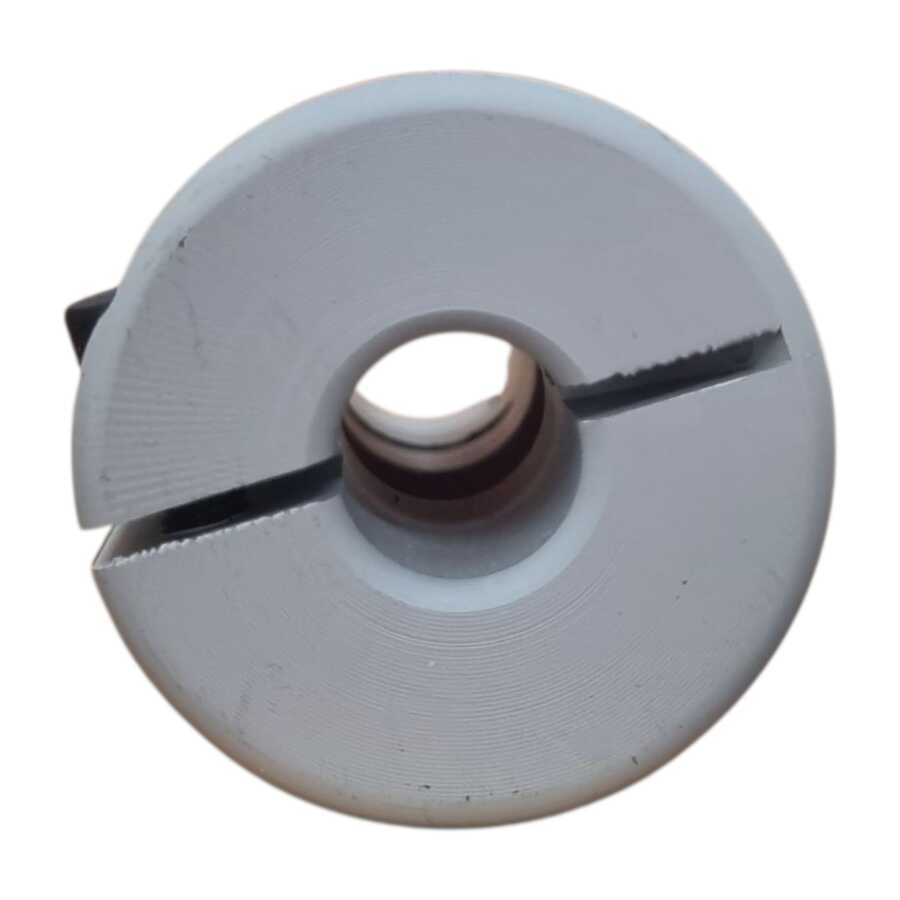

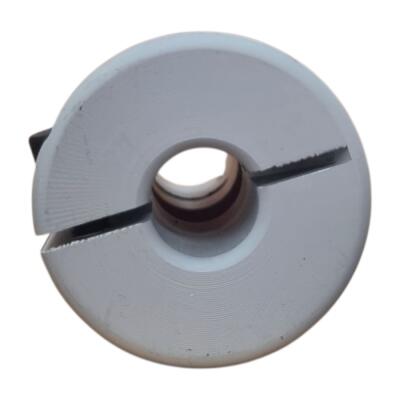

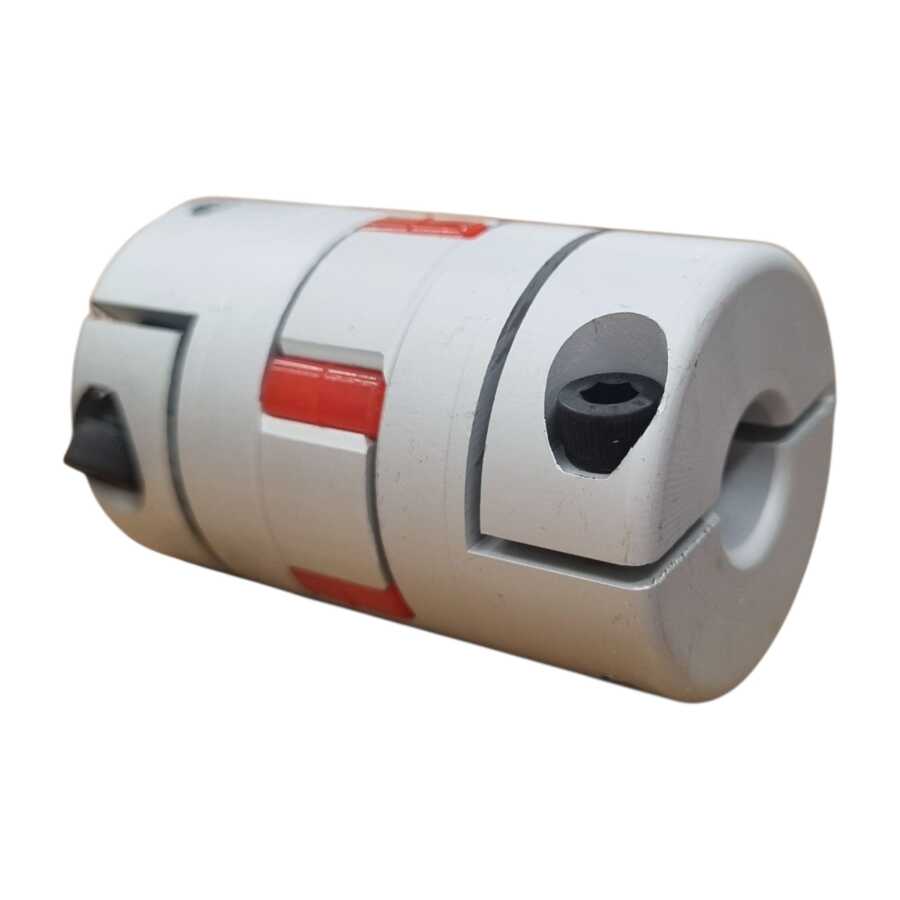

GS19 Kaplin 12.7X14 D40XL66 İşlenmiş Hazır Ölçü

GS19 Kaplin 12.7X14 D40XL66 İşlenmiş Hazır Ölçü

Stokta
🚚 Stoktan hızlı gönderim
648,00 TLKdv Dahil
🚚 Kargo 150,00 TL (KDV dahil)2.952,00 TL daha ekleyin, kargo ücretsiz olsun (3.600,00 TL ve üzeri)
Ürün Kodu: GS19 - 12.7X14 D40XL66
Adet

480 adet stokta

Teknik Özellikler

Kaplin SerisiGS19
Ölçü12,7x14
Yorum Yap
🔒 Güvenli ödeme altyapısı▣ E-Fatura / E-Arşiv desteği↶ Mevzuata uygun cayma / iade▣ Resmî firma bilgileri♢ KVKK & Gizlilik Politikası▤ Stoktan hızlı gönderim⚙ Teknik destek✓ WooCommerce güvenli sipariş akışı

GS19 Kaplin 12.7X14 D40XL66 İşlenmiş Hazır Ölçü

ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

Ürün Hakkında Detaylı İnceleme

GS19 Kaplin, endüstriyel otomasyon sistemlerinde kritik öneme sahip, hassas tork iletimi ve mil hizalama ihtiyaçlarını karşılamak üzere tasarlanmış yüksek performanslı bir bağlantı elemanıdır. Özellikle servo motor, step motor, enkoder ve redüktör gibi yüksek dinamik tepki ve pozisyonlama hassasiyeti gerektiren uygulamalar için idealdir. Bu özel model, 12.7mm ve 14mm mil çapları için fabrikada hassas bir şekilde işlenmiş hazır ölçüleriyle, montaj kolaylığı ve zaman tasarrufu sunar. Dış çapı D40mm ve uzunluğu L66mm olan kompakt yapısı sayesinde dar alanlarda bile etkin bir çözüm sağlar.

Kaplinler, sadece tork iletimi sağlamakla kalmaz, aynı zamanda motor ve yük milleri arasındaki potansiyel açısal, paralel ve eksenel yanlış hizalamaları da telafi eder. GS19 modeli, bu tür hizalama hatalarını absorbe ederek sistem bileşenleri üzerindeki gerilimi azaltır, böylece rulman ömrünü uzatır ve aşınmayı minimize eder. Yüksek mukavemetli alüminyum alaşım gövdesi ve elastik poliüretan örümcek (spider) elemanı sayesinde, darbe yüklerini ve titreşimleri etkin bir şekilde sönümleyerek sistemin genel stabilitesini ve hassasiyetini artırır. Bu özellikler, özellikle sürekli çalışma ve yüksek devir gerektiren endüstriyel ortamlarda kesintisiz ve güvenilir performansın anahtarıdır.

Öne Çıkan Avantajlar

  • Hassas Tork İletimi: Boşluksuz (zero-backlash) yapısı sayesinde, motordan yüke en ufak bir kayıp olmadan tork aktarımı sağlar. Bu, özellikle pozisyonlama hassasiyetinin kritik olduğu CNC tezgahları ve robotik sistemlerde milimetrik kontrol imkanı sunar.
  • Titreşim ve Şok Sönümleme: Elastik örümcek elemanı, ani hızlanma/yavaşlama ve dış kaynaklı titreşimleri absorbe ederek sistemin rezonans frekanslarını düşürür, böylece ekipman ömrünü uzatır ve çalışma gürültüsünü minimize eder.
  • Mil Hizalama Toleransı: Açısal (maks. 1°), paralel (maks. 0.2mm) ve eksenel (maks. 0.2mm) yanlış hizalamaları etkin bir şekilde tolere eder. Bu sayede, montaj hatalarından kaynaklanabilecek gerilmeleri ortadan kaldırır ve bağlı bileşenlerin (motor, rulman, enkoder) erken yıpranmasını engeller.

Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.

Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.

Teknik Spesifikasyonlar

Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:

Teknik Parametre
Değer / Açıklama
Model
GS19 Çene Kaplin (Jaw Coupling)
Dış Çap (D)
40 mm
Toplam Uzunluk (L)
66 mm
Mil Çapları
12.7 mm x 14 mm (İşlenmiş Hazır Ölçü)
Gövde Malzemesi
Yüksek Mukavemetli Alüminyum Alaşım
Elastik Eleman (Örümcek)
Poliüretan (Standart orta sertlik)
Nominal Tork Kapasitesi
3.5 Nm
Maksimum Tork Kapasitesi
7 Nm
Maksimum Devir Hızı
10.000 RPM
Çalışma Sıcaklığı
-20°C ile +80°C
Montaj Tipi
Sıkıştırmalı (Clamp Type) - Vida ile mile sabitlenir, boşluksuz bağlantı
Açısal Hizalama Toleransı
≤ 1° (Maksimum)
Paralel Hizalama Toleransı
≤ 0.2 mm (Maksimum)
Eksenel Hizalama Toleransı
≤ 0.2 mm (Maksimum)
Uygulama Uyumluluğu
NEMA 23/34 Step/Servo Motorlar, Enkoderler, Vidalı Miller

Endüstriyel Uygulama Alanları

CNC Makineleri ve Hassas Pozisyonlama Sistemleri

GS19 Kaplin, özellikle CNC router, freze, torna tezgahları ve 3D yazıcılar gibi yüksek hassasiyet gerektiren makinelerde motor ile vidalı mil, redüktör veya enkoder arasında güvenilir bir bağlantı sağlar. Boşluksuz yapısı, takım yolunda milimetrik hassasiyet sunarak işleme kalitesini artırır. Titreşim sönümleme özelliği, kesme işlemleri sırasında oluşan rezonansları minimize ederek yüzey kalitesini optimize eder ve takım ömrünü uzatır.

Robotik ve Otomasyon Hatları

Endüstriyel robot kollarında, taşıma bantlarında ve montaj hatlarında kullanılan servo ve step motorların hareketini aktarmada GS19 Kaplin kritik bir rol oynar. Hızlı hızlanma ve yavaşlama döngülerine dayanıklı yapısı, robotik sistemlerin dinamik performansını destekler. Mil çapları 12.7mm ve 14mm olan hazır işlenmiş ölçüleri sayesinde, standart NEMA motor çıkışları ile kolayca entegre olabilir, böylece kurulum sürelerini kısaltır ve devreye alma maliyetlerini düşürür.

Operasyonel Avantajlar

Yüksek Verimlilik

GS19 Kaplin, minimum enerji kaybıyla tork iletimini sağlarken, esnek yapısıyla sistemdeki yanlış hizalamalardan kaynaklanan sürtünmeyi ve ısıyı azaltır. Bu sayede, motorların daha az güç tüketerek daha verimli çalışmasına olanak tanır ve genel enerji maliyetlerini düşürür.

Uzun Kullanım Ömrü

Yüksek kaliteli alüminyum alaşım gövdesi ve dayanıklı poliüretan örümcek elemanı sayesinde aşınmaya ve yıpranmaya karşı dirençlidir. Titreşimi sönümleyerek bağlı motor, rulman ve diğer mekanik bileşenlerin ömrünü uzatır, bakım aralıklarını seyreltir ve toplam sahip olma maliyetini düşürür.

Kolay Entegrasyon

Önceden işlenmiş 12.7mm ve 14mm mil çapları ile standart endüstriyel motor ve mil boyutlarına mükemmel uyum sağlar. Sıkıştırmalı (clamp type) montaj tipi, kama yuvasına gerek kalmadan hızlı ve güvenli bir kurulum imkanı sunar, bu da devreye alma süreçlerini önemli ölçüde hızlandırır.

Ek bilgi

Ağırlık0,134 kg
Boyutlar6,6 × 4 × 4 cm
Kaplin Serisi

GS19

Ölçü

12,7×14
