Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

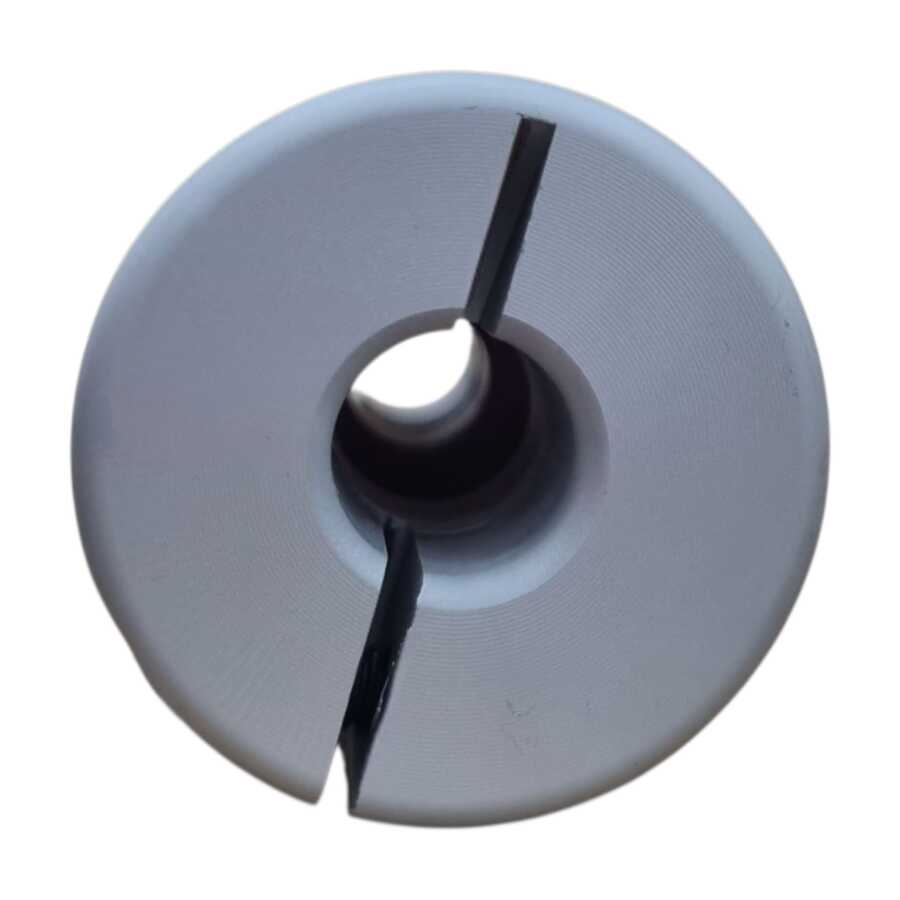

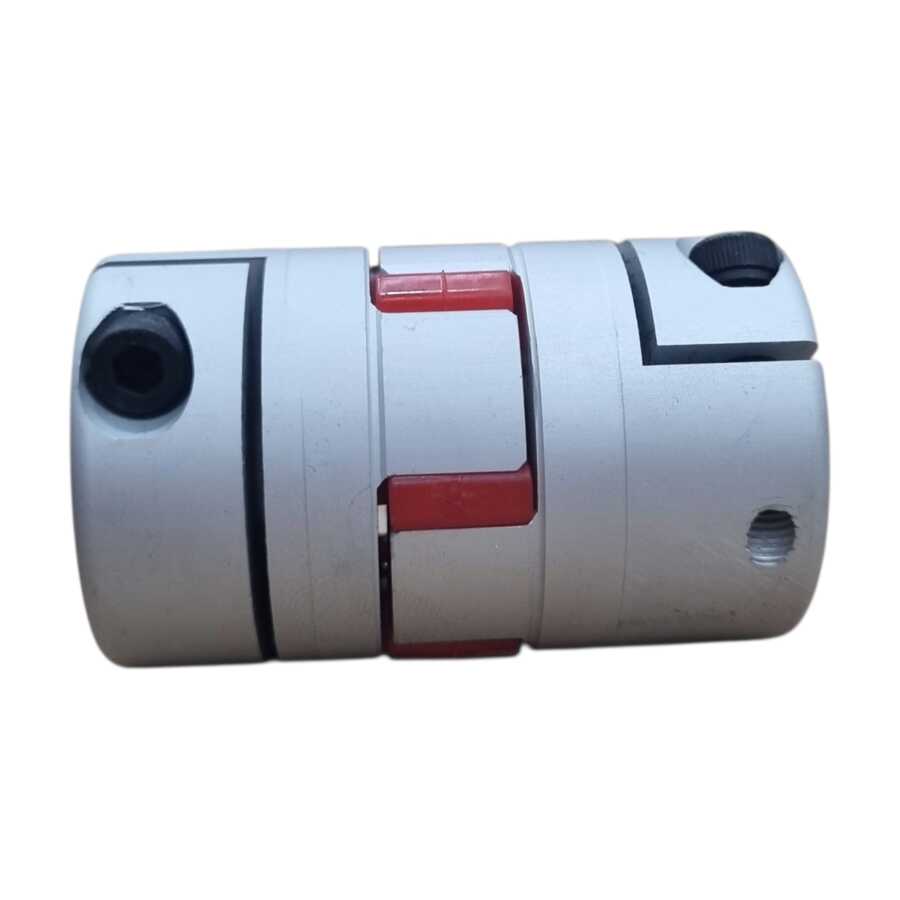

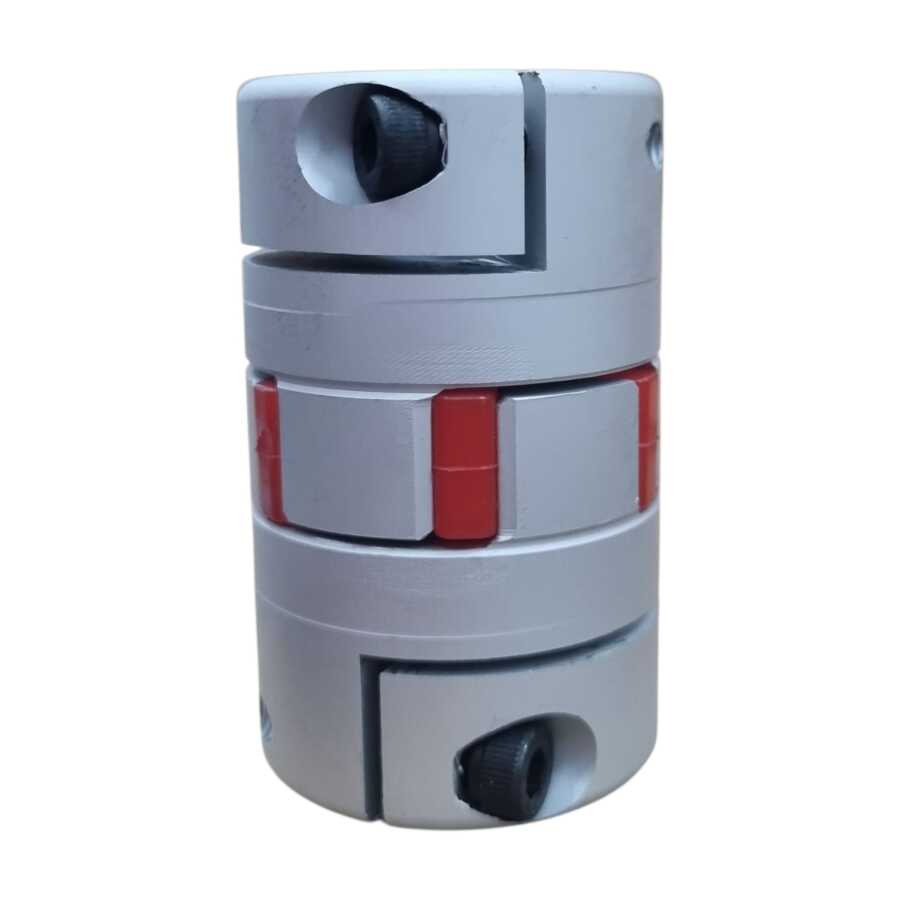

Endüstriyel otomasyon sistemlerinin kalbinde yer alan hareket kontrol uygulamaları, milimetrik hassasiyet ve kesintisiz güç aktarımı gerektirir. GS19 Kaplin 12.7x12.7 D40xL66 İşlenmiş Hazır Ölçü, bu kritik talepleri karşılamak üzere özel olarak tasarlanmış, yüksek performanslı bir bağlantı elemanıdır. Hassas işlenmiş alüminyum alaşım gövdesi ve boşluksuz (zero backlash) yapısı sayesinde, servo motorlar, step motorlar ve encoder gibi kritik komponentler arasında torku en yüksek doğrulukla iletirken, aynı zamanda sistemdeki olası mil hizalama sapmalarını (radyal, açısal ve eksenel) etkin bir şekilde absorbe eder. Bu sayede, bağlı ekipmanların yatak ömrü uzar, titreşim seviyeleri düşürülür ve tüm sistemin genel verimliliği artırılır.
Bu kaplin, dinamik yük altında dahi üstün stabilite ve tekrarlanabilirlik sunar. 12.7 mm'lik standart mil çaplarına uygun olarak işlenmiş hazır ölçüleri, montaj sürecini basitleştirir ve sistem entegrasyonunu hızlandırır. Kompakt D40xL66 boyutları, sınırlı alanlara sahip otomasyon uygulamaları için ideal çözüm sunarken, yüksek mukavemetli malzemesi ve titiz üretim süreçleri, uzun ömürlü ve bakım gerektirmeyen bir operasyon garantisi verir. GS19 Kaplin, yüksek devir, ani hızlanma/yavaşlama ve sürekli çalışma koşullarında dahi performansından ödün vermeyerek, endüstriyel makinelerinizin kritik bir parçası haline gelmektedir.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
GS19 Kaplin, yüksek hızlı ve hassas işleme gerektiren CNC makinelerinde, iş mili (spindle) ve servo motor arasındaki tork iletiminde kritik bir rol oynar. Boşluksuz yapısı sayesinde, kesme aletlerinin konumlandırma doğruluğunu milimetrik seviyede tutar, titreşimleri minimize eder ve işlenmiş parçalarda yüzey kalitesini artırır. Böylece, karmaşık geometrilerin yüksek hassasiyetle üretilmesini sağlar.
Endüstriyel robot kollarının eklem hareketlerinde, konveyör sistemlerinde ve otomatik montaj hatlarında GS19 Kaplin, motor şaftları ile redüktör veya aktüatörler arasında güvenilir ve boşluksuz güç aktarımını garantiler. Robotların tekrarlanabilirliğini ve pozisyonlama hassasiyetini optimize ederek, üretim süreçlerinde hata oranını düşürür ve otomasyon verimliliğini artırır. Özellikle hızlı ve dinamik hareketlerin olduğu uygulamalar için idealdir.
Kalibrasyon cihazları, optik sistemler, koordinat ölçüm makineleri (CMM) ve laboratuvar ekipmanları gibi yüksek çözünürlüklü ve hatasız hareket gerektiren uygulamalarda GS19 Kaplin vazgeçilmezdir. Minimum atalet ve boşluksuz tork iletimi sayesinde, ölçüm doğruluğunu doğrudan etkileyen şaft bağlantılarında herhangi bir sapma veya kayma olmaksızın, en güvenilir sonuçların elde edilmesini sağlar.
GS19 Kaplin'in düşük atalet momenti ve boşluksuz tasarımı, motorun tepki sürelerini kısaltır ve enerji kayıplarını minimuma indirir. Bu, dinamik sistemlerde motorun daha az enerji harcayarak maksimum performansı sunmasını sağlar, böylece işletme maliyetlerinde önemli tasarruflar elde edilir.
Yüksek mukavemetli alüminyum alaşım gövdesi, eloksal kaplaması ve titiz üretim kalitesi sayesinde, GS19 Kaplin en zorlu endüstriyel ortam koşullarında dahi korozyona ve aşınmaya karşı üstün direnç gösterir. Bu dayanıklılık, bakım gereksinimlerini azaltır ve sisteminizin kesintisiz çalışmasını garanti eder.
"İşlenmiş Hazır Ölçü" özelliği ve endüstriyel standartlara uygun 12.7 mm mil çapları, GS19 Kaplin'in mevcut sistemlere hızlı ve sorunsuz bir şekilde entegre edilmesini sağlar. Sıkma vidalı montaj tipi, kurulum süresini ve işçilik maliyetlerini önemli ölçüde düşürerek projenizin zaman çizelgesine uyum sağlamanıza yardımcı olur.
GS19 Kaplinin "12.7x12.7" ölçüsü, kaplinin her iki tarafının da 12.7 mm (genellikle yarım inç olarak da bilinir) çapında millerle uyumlu olduğunu gösterir. Bu, hem motor mili hem de tahrik edilecek milin 12.7 mm olması gerektiği anlamına gelir. Farklı mil çapları için bu spesifik kaplini kullanamazsınız; mil çaplarınıza uygun farklı bir GS19 veya farklı bir kaplin modeli seçmeniz gerekir.
Kurulum sırasında millerin kaplin içine tam oturduğundan ve setskur vidaların milin düz kısmına (varsa) denk geldiğinden emin olun. Aşırı sıkma kapline zarar verebilir veya millerde deformasyona yol açabilir. Genellikle M4 setskur vidalar için önerilen sıkma torku 2.5 Nm'dir. Mermak CNC olarak, doğru hizalama ve tork anahtarı kullanımı, uzun ömürlü ve sorunsuz bir çalışma için kritik öneme sahiptir.
GS19 Kaplin, esnek bir kaplin olduğundan mil hizasızlıklarını tolere edebilir. Teknik verilerine göre, açısal hizasızlıkta ±1°, paralel hizasızlıkta ±0.2 mm ve eksenel hizasızlıkta ±0.2 mm'ye kadar telafi kapasitesine sahiptir. Bu özellik, sistemdeki olası küçük montaj hatalarını absorbe ederek rulman ve motor ömrünü uzatır.
GS19 Kaplinin gövdesi yüksek mukavemetli alüminyum alaşımdan üretilmiştir, bu da ona hafiflik ve dayanıklılık kazandırır. Ortasındaki esnek eleman (spider) ise yüksek performanslı poliüretan malzemeden yapılmıştır. Nominal tork kapasitesi 5 Nm, anlık maksimum tork kapasitesi ise 10 Nm'dir. Maksimum 8000 RPM'e kadar güvenle kullanılabilir. Doğru tork ve hizalama ile ağır yük ve yüksek devir uygulamalarında yüksek dayanıklılık sunar.
GS19 Kaplinin nominal tork aktarım kapasitesi 5 Nm'dir. Anlık olarak 10 Nm'ye kadar tork piklerini kaldırabilir. Tork kapasitesi, kaplinin boyutu, malzeme kalitesi (gövde ve spider), mil çapı ve çalışma sıcaklığı gibi faktörlere bağlıdır. Sürekli olarak nominal tork değerinin üzerinde çalıştırmak, kaplinin ve özellikle spider'ın ömrünü kısaltabilir.
Evet, GS19 tipi kaplinler, ortasındaki poliüretan spider sayesinde mükemmel titreşim sönümleme özelliklerine sahiptir. Özellikle step motor uygulamalarında, motorun ürettiği mikrotitreşimleri ve rezonansı emerek daha pürüzsüz hareket, daha az gürültü ve daha uzun mekanik ömür sağlar. Bu, hassas konumlandırma gerektiren sistemlerde performansı artırır.
GS19 Kaplin, -20°C ile +80°C arasındaki sıcaklık aralığında güvenle çalışabilir. Yüksek nemli ortamlarda doğrudan suya veya aşındırıcı kimyasallara maruz kalmadığı sürece kullanılabilir. Ancak, aşırı nem veya yoğuşma durumları, setskur vidaların korozyonuna neden olabileceğinden, bu tür ortamlarda koruyucu önlemler almanızı veya paslanmaz çelik vidalar kullanmanızı tavsiye ederiz.
GS19 Kaplinler, genellikle bakım gerektirmeyen (maintenance-free) ürünlerdir. Ancak, uzun ömürlü ve verimli bir çalışma için belirli aralıklarla görsel kontrol yapılması önerilir. Spider'da çatlak, yırtık veya aşınma belirtileri olup olmadığını kontrol edin. Setskur vidaların gevşemediğinden emin olun. Aşırı tork veya hizasızlık durumlarından kaçınmak, kaplinin ömrünü önemli ölçüde uzatacaktır. Aşınan spider kolayca değiştirilebilir.
Doğru monte edilmiş ve hizalanmış bir GS19 Kaplin, çalışma sırasında ihmal edilebilir düzeyde ses üretir. Esnek poliüretan spider, metal-metal temasını engelleyerek titreşimleri ve dolayısıyla gürültüyü minimize eder. Eğer kaplinden anormal bir ses geliyorsa, bu genellikle aşırı hizasızlık, gevşek bağlantı veya hasar görmüş bir spider'ın işareti olabilir. Bu durumda sistemi kontrol etmeniz önerilir.
Mermak CNC olarak sattığımız tüm ürünlerde olduğu gibi GS19 Kaplin için de 1 yıl üretici garantisi sunmaktayız. Garanti, ürünün malzeme ve işçilik hatalarını kapsar. Yanlış montaj, aşırı yüklenme, belirtilen teknik limitlerin dışında kullanım veya doğal aşınma ve yıpranma (özellikle spider için) garanti kapsamı dışındadır. Detaylı garanti koşulları için lütfen satış sözleşmemizi inceleyin.
Evet, GS19 Kaplinin ortasındaki poliüretan spider, aşınma durumunda kolayca değiştirilebilen bir yedek parçadır. Mermak CNC olarak GS serisi kaplinler için farklı sertliklerde (örneğin mor, yeşil, kırmızı) yedek spider temin etmekteyiz. Değişim işlemi oldukça basittir: setskur vidaları gevşetip milleri ayırdıktan sonra eski spider'ı çıkarıp yenisini takabilir ve kaplini tekrar monte edebilirsiniz.
Mermak CNC olarak müşteri memnuniyetine büyük önem veriyoruz. GS19 Kaplinin kurulumu veya kullanımı sırasında herhangi bir sorunla karşılaşırsanız, deneyimli teknik servis ekibimiz size destek olmaktan memnuniyet duyacaktır. Web sitemizdeki iletişim bilgilerimizden veya doğrudan teknik destek hattımızdan bize ulaşabilirsiniz. Gerekirse uzaktan destek veya yerinde servis imkanlarımız da bulunmaktadır.
