Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

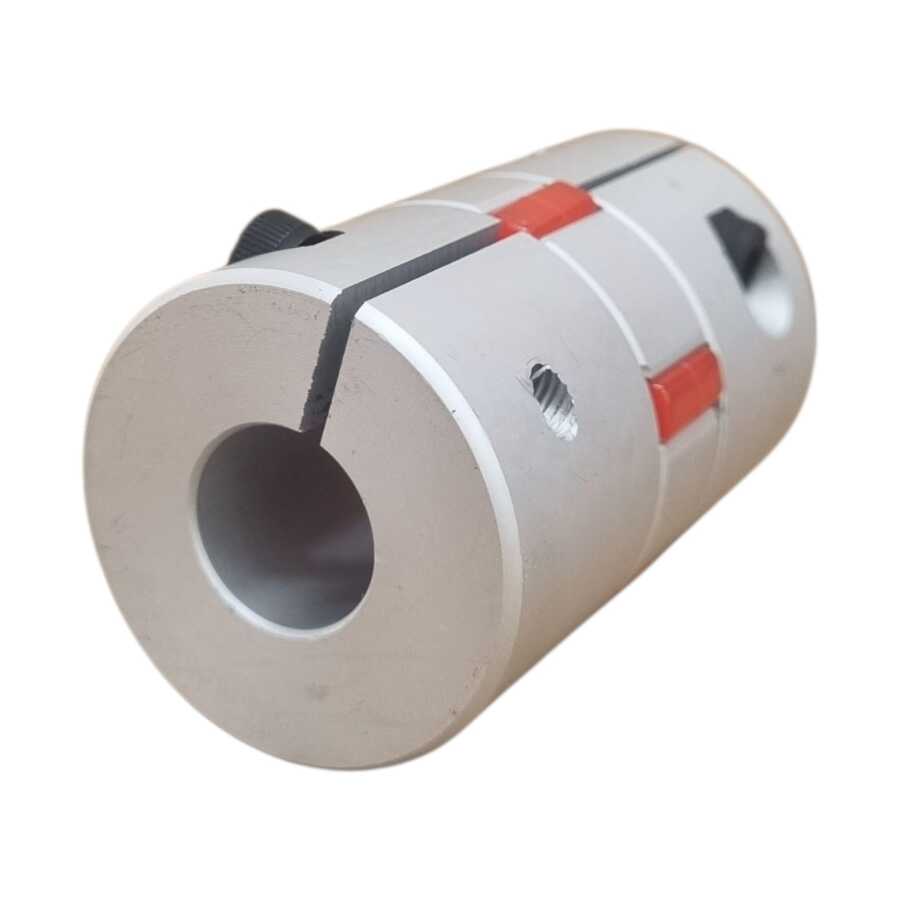

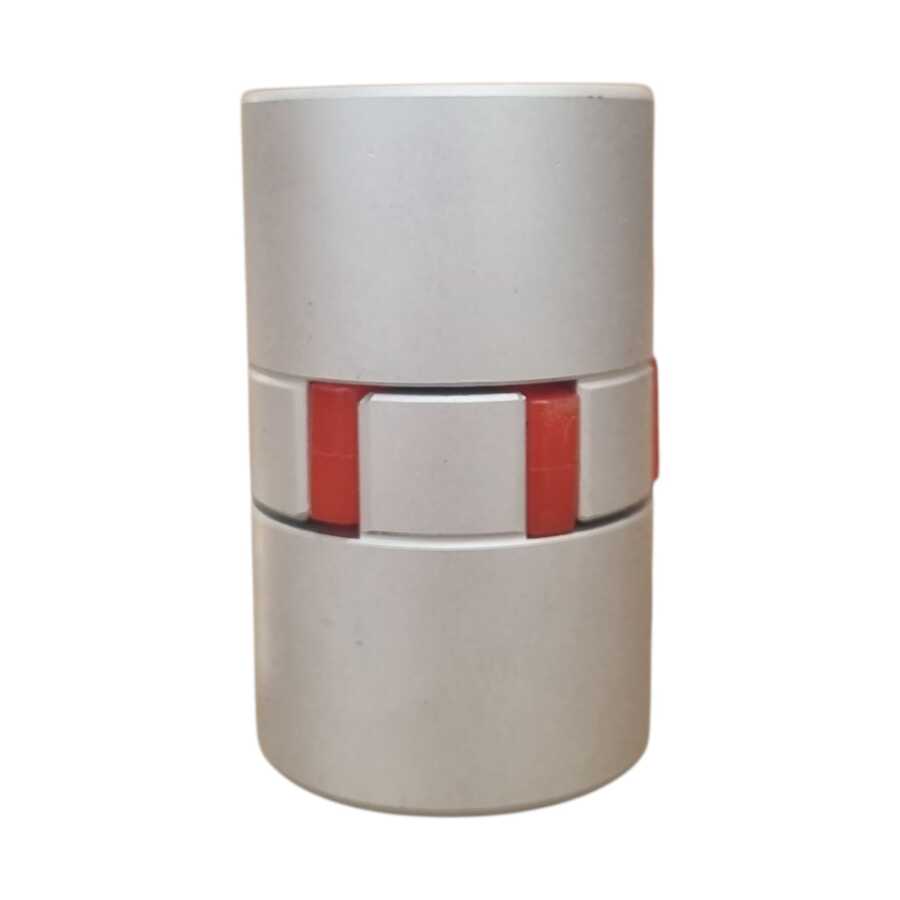

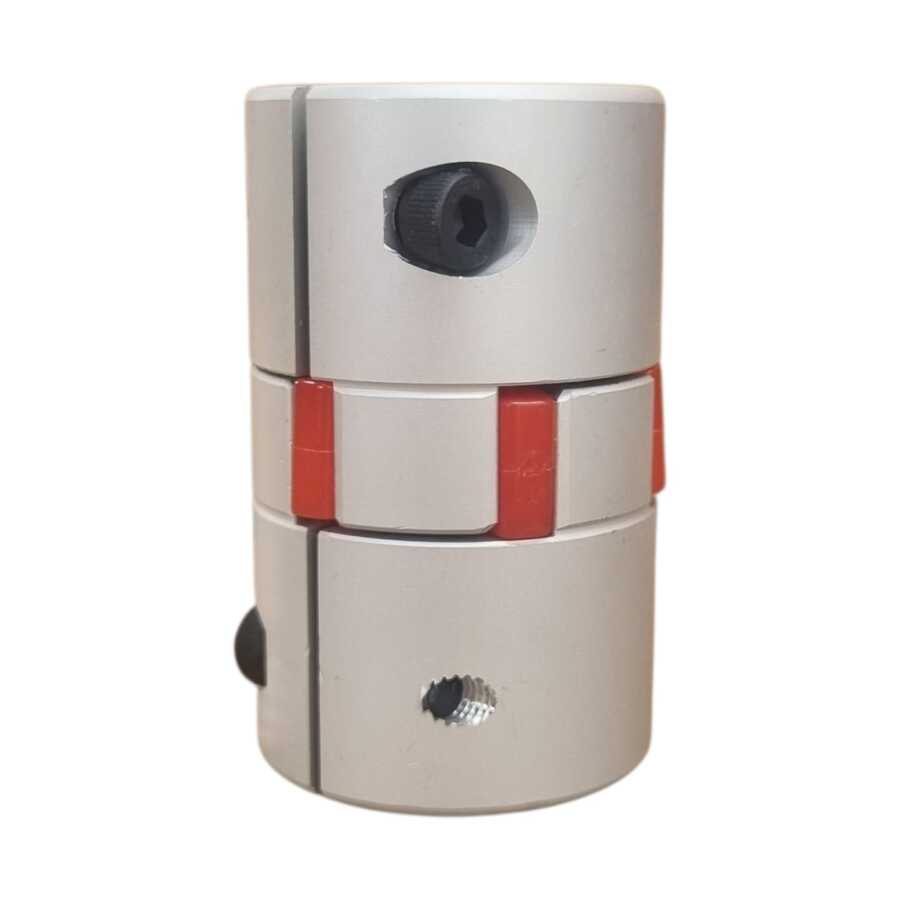

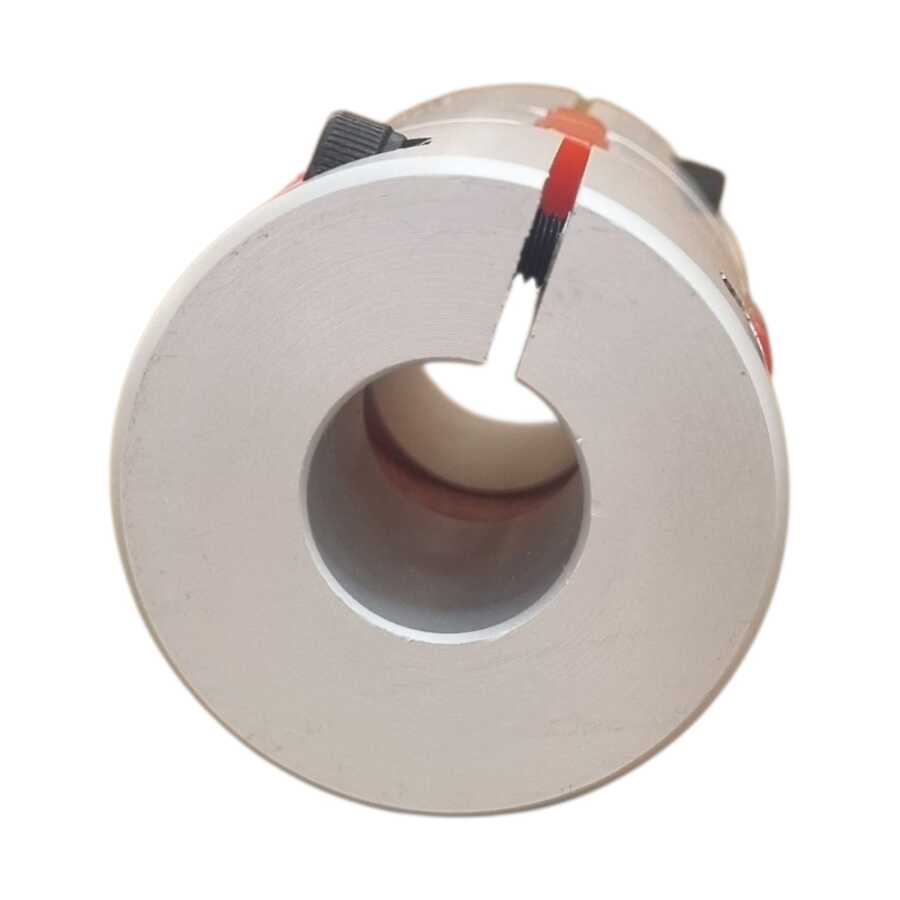

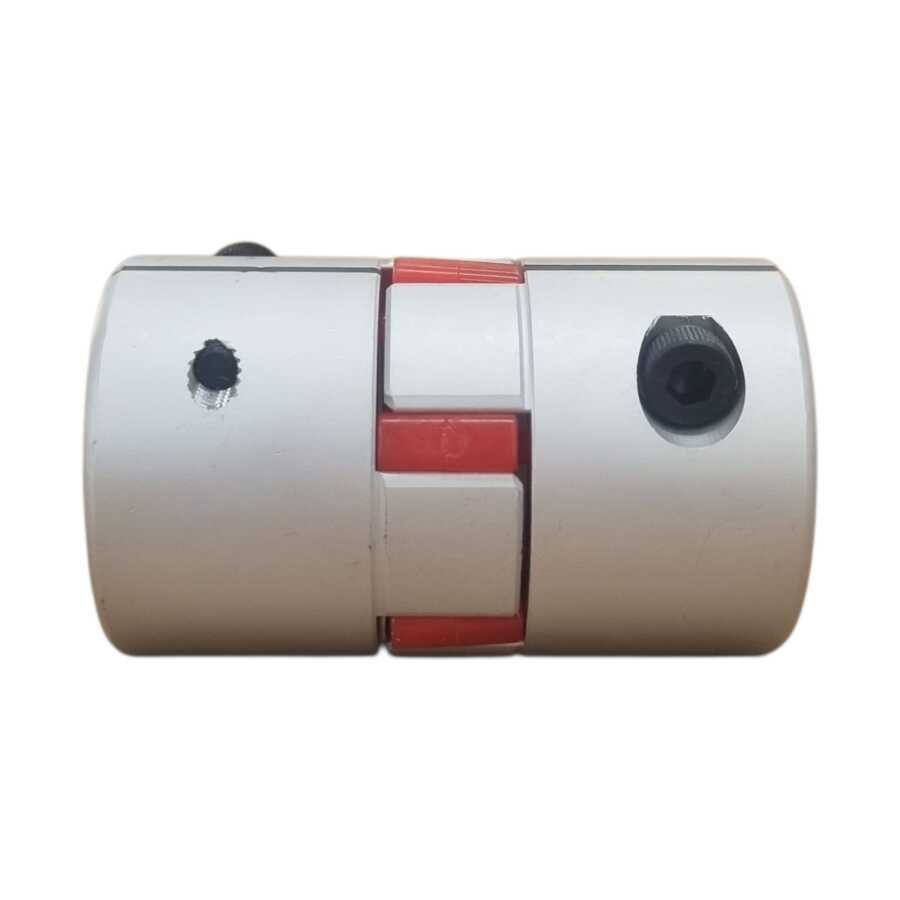

GS19 Kaplin serisi, endüstriyel otomasyon sistemlerinde yüksek hassasiyet ve güvenilir güç aktarımı sağlamak üzere tasarlanmış esnek bir bağlantı elemanıdır. Özellikle servo ve step motor uygulamalarında mil hizasızlıklarını kompanze ederek sistemin mekanik ömrünü uzatır ve performans sürekliliğini temin eder. Bu özel model, 16mm ve 19mm mil çapları için hazır işlenmiş ölçüleriyle, montaj süreçlerini basitleştirir ve uygulama esnekliği sunar. Yüksek mukavemetli alüminyum alaşımdan imal edilen gövdesi ve özel elastomer ara parçası (spider) sayesinde, yüksek tork iletim kapasitesini titreşim sönümleme yeteneğiyle birleştirir.
Kaplinler, dönme hareketini ve torku bir milden diğerine aktarırken, aynı zamanda sistemdeki olası radyal, açısal ve eksenel mil kaçıklıklarını (misalignment) telafi etmekle görevlidir. GS19 Kaplin, esnek yapısı sayesinde bu kaçıklıkları absorbe ederken, sıfır boşluk (zero backlash) prensibiyle çalışarak hassas konumlandırma ve hareket kontrolü gerektiren uygulamalarda kritik bir rol oynar. Bu sayede, vidalı miller, redüktörler ve diğer hareket aktarım bileşenleri üzerindeki gerilimi azaltır, aşınmayı minimize eder ve sistemin genel verimliliğini artırır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Ek Bilgi: Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Yüksek hassasiyetli hareket kontrolü gerektiren CNC routerlar, freze makineleri, lazer kesiciler ve endüstriyel 3D yazıcılarda, servo veya step motorlardan vidalı millere (ballscrew) veya lineer ray sistemlerine tork aktarımında kilit rol oynar. GS19 Kaplin'in sıfır boşluk (zero backlash) özelliği, işleme kalitesini ve tekrar edilebilirliği artırarak mikron seviyesinde doğruluk sağlar. Mil hizasızlıklarını kompanze etme yeteneği, uzun çalışma saatleri boyunca makine bileşenlerinin ömrünü uzatır.
Fabrika otomasyon hatlarındaki konveyör sistemleri, robotik manipülatörlerin eklem hareketleri, dolum ve paketleme makineleri gibi dinamik uygulamalarda tercih edilir. GS19 Kaplin, ani hızlanma ve yavaşlamalarda ortaya çıkan şok yüklerini ve titreşimleri etkin bir şekilde sönümleyerek sistem kararlılığını artırır, mekanik stresleri azaltır. Bu sayede, operasyonel güvenliği ve üretim hattının kesintisiz çalışmasını destekler.
GS19 Kaplin'in esnek yapısı, mil hizasızlıklarından kaynaklanan sürtünme ve enerji kayıplarını minimuma indirir. Bu, bağlı motorun ve diğer hareketli parçaların optimum performansla, daha az enerji tüketimiyle çalışmasını sağlayarak sistemin genel enerji verimliliğini kayda değer ölçüde artırır.
Yüksek mukavemetli alüminyum alaşım gövdesi ve dayanıklı elastomer ara parçası, GS19 Kaplin'i aşınmaya, yorulmaya ve kimyasal etkilere karşı dirençli kılar. Doğru seçildiğinde ve monte edildiğinde, uzun yıllar boyunca minimum bakım gerektirerek çalışır, bu da işletme maliyetlerini düşürür ve yatırımın geri dönüş süresini optimize eder.
16x19mm gibi standart ve hazır işlenmiş mil çapları sayesinde, GS19 Kaplin'in montajı son derece hızlı ve pratiktir. Ek özel işleme veya adaptör ihtiyacını ortadan kaldırır. Bu özellik, standart NEMA motorlar (örneğin, NEMA 17, NEMA 23 motorların yaygın mil çapları) ve vidalı mil sistemleriyle kolayca uyum sağlayarak kurulum süreçlerini basitleştirir.
GS19 Kaplin 16X19 D40XL66 İşlenmiş Hazır Ölçü, adından da anlaşılacağı gibi, doğrudan 16mm ve 19mm mil çaplarına sahip ekipmanlar için tasarlanmıştır. Bu kaplinin bir tarafı 16mm, diğer tarafı 19mm çapa sahip millere sorunsuz bir şekilde bağlanabilir. Eğer mil çaplarınız farklıysa, "GS19" serisinin farklı mil çaplarına sahip varyantlarını incelemeniz veya Mermak CNC teknik ekibiyle iletişime geçerek özel ölçü kaplin seçenekleri hakkında bilgi almanız gerekmektedir. (Örn: GS19-14x16, GS19-19x22 gibi).
Kaplin montajından önce mil yüzeylerinin temiz, yağsız ve çapaklardan arındırılmış olduğundan emin olun. Kaplini millere dikkatlice, zorlamadan kaydırarak oturtun. Kaplinin sıkıştırma mekanizması (genellikle setskurlar veya konik sıkıştırma halkaları) varsa, üreticinin belirttiği tork değerlerine uygun olarak sıkılmalıdır. Örneğin, M5 setskurlar için genellikle 5-6 Nm sıkma torku önerilir. Aşırı sıkma kapline veya mile zarar verebilir, yetersiz sıkma ise kaymaya yol açabilir. (Tavsiye edilen tork: 5.5 Nm).
GS19 serisi kaplinler, kompakt boyutlarına rağmen iyi bir tork iletim kapasitesine sahiptir. Bu tip bir kaplinin nominal tork değeri genellikle 10-15 Nm civarındadır, maksimum anlık tork kapasitesi ise 25-30 Nm'ye kadar çıkabilir. Yüksek hızlı uygulamalar için tasarlanmıştır ve genellikle 6000 RPM'ye kadar sorunsuz çalışabilir. Daha yüksek devirler veya sürekli aşırı tork yükleri için Mermak CNC teknik ekibine danışarak uygulama detaylarınızı paylaşmanız önemlidir. (Nominal Tork: 12 Nm, Maksimum Tork: 28 Nm, Maksimum RPM: 6000).
GS19 kaplinler genellikle yüksek mukavemetli alüminyum alaşımlardan (örneğin 7075 T6 veya benzeri) veya paslanmaz çelikten imal edilir. Alüminyum alaşımlı versiyonlar hafiflik ve iyi korozyon direnci sunarken, paslanmaz çelik versiyonlar daha zorlu kimyasal ortamlarda veya yüksek nemli uygulamalarda tercih edilir. Standart alüminyum versiyonlar çoğu endüstriyel ortamda paslanmaya karşı yeterli direnci gösterir. (Malzeme: Yüksek Mukavemetli Eloksal Alüminyum Alaşım).
GS19 serisi gibi rijit veya hafif esnek kaplinler, mil kaçıklıklarına karşı sınırlı bir toleransa sahiptir. Genellikle açısal kaçıklık için 1-2 derece, paralel kaçıklık için 0.1-0.2 mm ve eksenel kaçıklık için 0.2-0.5 mm gibi değerler tolere edebilir. Ancak en iyi performans ve uzun ömür için millerin mümkün olduğunca hassas bir şekilde hizalanması kritik öneme sahiptir. Aşırı kaçıklıklar kaplinin erken aşınmasına, arızalanmasına ve sistemde titreşimlere yol açabilir. (Açısal Tolerans: ±1.5°, Paralel Tolerans: ±0.15mm).
Kaplinin anormal ses yapması veya aşırı ısınması genellikle birkaç temel nedene dayanır: En yaygın neden mil eksenlerinin yanlış hizalanmasıdır. Aşırı paralel veya açısal kaçıklık, kaplin üzerinde gereksiz yük ve sürtünme oluşturarak ısınmaya ve ses yapmaya neden olur. Diğer nedenler arasında aşırı yük altında çalışma, gevşek bağlantı elemanları, kaplinin iç elemanlarında (varsa) hasar veya yanlış kaplin seçimi yer alabilir. Millere yeterince oturmayan veya sıkılmayan bir kaplin de benzer sorunlara yol açabilir. Tüm bağlantıların doğru torkla sıkıldığından ve hizalamanın kontrol edildiğinden emin olun.
GS19 serisi gibi işlenmiş ve sıkıştırma mekanizmalı kaplinler, genellikle sıfır veya çok düşük geri boşluk (zero-backlash) özellikleriyle tasarlanır. Bu, özellikle servo motorlar ve hassas pozisyonlama sistemleri gibi uygulamalar için kritik öneme sahiptir. Mil ile kaplin arasındaki sıkı bağlantı sayesinde hareket iletiminde herhangi bir boşluk oluşmaz, bu da yüksek konumlandırma hassasiyeti ve tekrarlanabilirlik sağlar. Mermak CNC kaplinleri bu konuda yüksek standartlara sahiptir. (Boşluk Tipi: Sıfır Boşluklu - Zero Backlash).
GS19 Kaplin 16X19 D40XL66 İşlenmiş Hazır Ölçü, doğru koşullarda uzun ömürlü çalışacak şekilde tasarlanmıştır. Ömrünü uzatmak için en önemli faktörler doğru montaj ve mil eksenlerinin hassas hizalanmasıdır. Aşırı yükten ve sürekli titreşimden kaçınmak da ömrünü uzatacaktır. Bu tip kaplinler genellikle bakım gerektirmeyen (maintenance-free) ürünlerdir ve yağlama gibi periyodik işlemlere ihtiyaç duymazlar. Ancak, çalışma ortamına bağlı olarak düzenli görsel kontrol yaparak aşınma, korozyon veya gevşek bağlantı belirtilerini erken tespit etmek faydalı olacaktır.
Evet, GS19 serisi kaplinlerin yapısına bağlı olarak (örneğin setskurlu veya klemensli), aşınabilecek veya hasar görebilecek bağlantı elemanları (setsur vidaları, sıkıştırma cıvataları) veya varsa elastik elemanları yedek parça olarak temin edilebilir. Mermak CNC, ürünlerinin yedek parça desteğini sağlamaktadır. İhtiyaç duyduğunuz spesifik parça için Mermak CNC ile iletişime geçerek stok durumunu ve sipariş koşullarını öğrenebilirsiniz.
Mermak CNC olarak ürünlerimize güveniyoruz ve standart garanti koşullarımız GS19 Kaplin 16X19 D40XL66 için de geçerlidir. Üretim hatalarına karşı genellikle 1 ila 2 yıl arasında bir garanti süresi sunmaktayız. Garanti, ürünün malzeme veya işçilik kaynaklı kusurlarını kapsar. Ancak, yanlış montaj, aşırı yük altında çalıştırma, belirtilen teknik limitlerin aşılması, harici darbeler veya uygunsuz kullanım gibi durumlarda oluşan arızalar garanti kapsamı dışında kalabilir. Detaylı garanti koşulları için satış sözleşmenizi veya Mermak CNC web sitesindeki garanti politikasını inceleyebilirsiniz.
Kaplinle ilgili bir sorun yaşadığınızda ilk olarak görsel bir kontrol yapın: Herhangi bir gevşek bağlantı, hasar, aşınma veya yabancı madde olup olmadığını kontrol edin. Mil hizalamasını ve kaplinin doğru torkla sıkıldığını teyit edin. Eğer sorun devam ediyorsa veya nedeni hakkında emin değilseniz, Mermak CNC teknik destek ekibiyle iletişime geçmelisiniz. Telefon, e-posta veya web sitemizdeki destek formları aracılığıyla bize ulaşarak yaşadığınız sorunu detaylıca anlatabilirsiniz. Uzman ekibimiz size en kısa sürede yardımcı olacaktır.
GS19 Kaplin 16X19 D40XL66, genel endüstriyel uygulamalar ve orta düzey tork iletimi için tasarlanmıştır. Eğer uygulamanızda sürekli yüksek tork, ani şok yükleri veya çok yüksek titreşimler söz konusuysa, bu kaplinin nominal değerlerini aşan durumlar için daha ağır hizmet tipi, elastik veya dişli kaplinler gibi farklı kaplin çözümleri daha uygun olabilir. Uygulamanızın detaylarını (motor gücü, tork değerleri, çalışma ortamı, şok yük frekansı vb.) Mermak CNC mühendislik ekibiyle paylaşarak size özel en uygun kaplin seçimi konusunda profesyonel destek alabilirsiniz.
GS19 Kaplin 16X19 D40XL66, standart endüstriyel ortamlar için tasarlanmıştır ve genellikle -20°C ile +80°C arasındaki sıcaklık aralıklarında optimum performans sergiler. Bu aralığın dışındaki aşırı soğuk veya sıcak ortamlarda kaplinin malzemesi ve dolayısıyla performansı etkilenebilir. Aşırı soğukta malzeme kırılganlaşabilir, aşırı sıcakta ise mukavemeti azalabilir. Eğer uygulamanız bu aralıkların dışında bir sıcaklıkta çalışacaksa, özel malzeme veya kaplama seçenekleri için Mermak CNC ile iletişime geçmeniz gerekmektedir.
