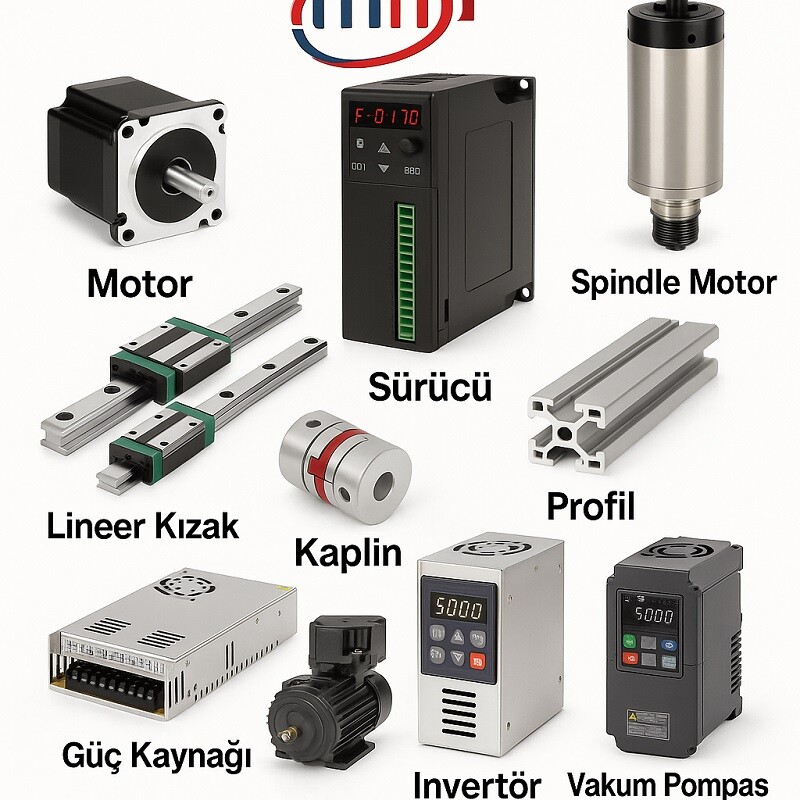

Masaüstü CNC Malzemeleri – Ekonomik Başlangıç Seviyesi
Özet: Hobi, eğitim ve prototipleme amaçlı masaüstü CNC kurulumları için maliyet/performans odaklı başlangıç paketidir. 2.5D/3D ahşap, plastik, kompozit ve uygun malzemelerde öğrenmesi ve genişletmesi kolay bir yapı sunar.
Neden Bu Set?
Uygun bütçe: Gereksiz parça yok, ihtiyaca yönelik seçki.
Modüler: 2/3/4 eksene kolayca genişler.
Uyumluluk: GRBL, Mach3, LinuxCNC ekosistemleriyle çalışabilir.
Basit kurulum: Eksen başına net parça mantığı; kablolama sade.
Kimler İçin?
İlk CNC’sini kurmak isteyen maker ve hobi kullanıcıları
Okul/atölye uygulamaları ve proje tabanlı eğitimler
Küçük parçalarda hızlı Ar-Ge/prototipleme ihtiyacı olanlar
Setin Mantığı ve Parça İhtiyacı
Eksen başına kural: Her eksen için 1 adet step motor + 1 adet step sürücü gerekir.
2 eksen: 2 motor + 2 sürücü
3 eksen: 3 motor + 3 sürücü
4 eksen: 4 motor + 4 sürücü
Kontrol kartı: Tek (1) adet kontrol kartı tüm eksenleri yönetir; ek karta gerek yoktur (kartın desteklediği eksen sayısını doğrulayınız).
Güç kaynağı: Toplam akıma göre seçilir; eksen sayısı arttıkça kapasite yükseltilmelidir.
Spindle (opsiyonel): Malzemeye göre 300 W – 1.5 kW arası seçeneklerle genişletilebilir.
Önerilen Tipik Kurulumlar
3 Eksen (X-Y-Z) Başlangıç
3× step motor (uygun NEMA gövde/tork)
3× step sürücü (motor akım/voltajına uyumlu)
1× kontrol kartı (en az 3 eksen destekli)
1× güç kaynağı (toplam akım + %20 emniyet payı)
Acil stop ve limit switch seti önerilir
4 Eksen (A döner ilaveli)
4× step motor + 4× step sürücü
1× kontrol kartı (4 eksen destekli)
Daha yüksek kapasiteli güç kaynağı
İsteğe bağlı 4. eksen aparatları (chuck, tabla)
Performans ve Kullanım İpuçları
Tork/hız dengesi: Daha büyük NEMA gövde daha yüksek tork sağlar, akım ihtiyacı artar.
Mikrostep ayarı: Yüzey kalitesini artırır; hız/tork dengesini gözetin.
Limit switch: Referanslama ve güvenlik için tercih edin.
Acil stop: Görünür ve erişilebilir konumlandırın.
Kablo yönetimi: Sinyal ve güç hatlarını ayırın; ekranlı kablo tercih edin.
Soğutma: Sürücüler için hava akışı sağlayın; kapalı pano içinde fan kullanın.
Yazılım Akışı (CAD → CAM → Kontrol)
CAD: Parça tasarımı
CAM: Takım yolu ve G-code üretimi
Kontrol: G-code yürütme (GRBL / Mach3 / LinuxCNC ile uyumlu denetim)
Sık Sorulanlar
3 eksen kuracağım; kaç motor ve sürücü gerekir? – 3 motor + 3 sürücü. Tek kontrol kartı tüm eksenleri yönetir.
Daha sonra 4. ekseni ekleyebilir miyim? – Evet. Kartınız 4 ekseni destekliyorsa bir motor ve bir sürücü ekleyerek genişletebilirsiniz.
Hangi güç kaynağı yeterli olur? – Motor faz akımı × eksen sayısı üzerinden hesaplayın, en az %20 emniyet payı ekleyin.
Spindle şart mı? – Gravür/PCB/ahşap için düşük güçlü spindle çoğu zaman yeterlidir; talaşlı kesimde daha yüksek kW tercih edilir.
Sipariş Notları
Eksen sayınızı (2/3/4) belirtin.
Motor gövde/tork ihtiyacınızı paylaşın (ör. NEMA 23 – 2.2 Nm).
Sürücü akımı/voltajını motorla uyumlu seçin.
Kontrol kartı tek adettir; eksen sayısı arttıkça yalnızca motor + sürücü eklenir.
İsteğe bağlı: spindle, limit switch, acil stop, kablo/fan/kanal aksesuarları.
Teknik Özet
Eksene göre modüler paket
2→3→4 eksene kolay genişleme
Tek kartla çok eksen yönetimi
Step motor + sürücü eşleşmesi
Güvenlik için limit switch ve acil stop önerilir
1 kW Servo Motor ve 1/5 Planet Redüktör Kombini
kW Servo Motor + 1/5 Planet Redüktör Kombini — Ürün Açıklaması
Bu set; yüksek hassasiyet ve güçlü tork ihtiyacı olan sistemler için geliştirilmiş 1 kW servo motor ile 1/5 oranlı precision planet redüktör ’ün (gezegen redüktör) birleşiminden oluşur. Servo motorun hız ve pozisyon kontrol kabiliyeti, planet redüktörün tork artırma ve hız düşürme avantajı ile bir araya gelerek — CNC makineleri, otomasyon sistemleri, hassas tork–hız gereksinimi olan mekanik yapılar için — güçlü, güvenilir ve uzun ömürlü bir çözüm sunar.
? Teknik Avantajlar & Performans Özellikleri
Yüksek tork & düşük devir : Planet redüktör torku artırırken çıkış devrini düşürür; bu sayede ağır yüklerin taşınması, düşük hızlı hassas hareket ve yüksek tork gerektiren işlemler için idealdir. Makikawa Motion +2 Teknic, Inc. +2
Kompakt & verimli yapı : Planet redüktörler kompakt boyutlu olmalarına rağmen yüksek tork üretebilir; yer sıkıntısı olan makinelerde avantaj sağlar. GENERAL Redüktör +1
Yüksek hassasiyet ve düşük boşluk (backlash) : Redüktör + servo motor kombinasyonu, yüksek hassasiyet ve tekrarlanabilir pozisyon kontrolü sağlar—özellikle CNC, robotik, hassas otomasyon uygulamalarında önemli. Linearmotion Tips +1
Düşük inertial yük : Gearbox, yükün motora yansıyan ataletsel etkisini azaltır; bu da servo motorun daha stabil, hızlı ve hassas tepki vermesini sağlar. Teknic, Inc. +1
Yüksek verimlilik ve uzun ömür : Planet redüktörler yüksek verimlilikle çalışır, dayanıklı dişli yapısı sayesinde uzun kullanım ömrü ve düşük bakım ihtiyacı sunar. Sesame Motor +1
? Uygulama Alanları
CNC router / CNC freze – ağır X/Y/Z eksenleri
Uzun stroke lineer modüller ve ağır yük taşıyan tablalar
Pres, paketleme, paletleme, endüstriyel otomasyon makineleri
Robotik eksenler, otomatik konveyör sistemleri, kaldırma/indirme mekanizmaları
Hassas pozisyonlama ve tork gerektiren tüm endüstriyel uygulamalar
✅ Ne Sunuyor?
Servo motor + planet redüktör uyumu ile hem hız kontrolü hem de yüksek tork
Kompakt ve güvenilir yapı, montaj kolaylığı
Yüksek hassasiyet, düşük boşluk, düşük titreşim
Uzun ömürlü ve verimli çalışma
Ağır yüklerde güvenli, stabil ve kararlı performans
