GS19 Kaplin 10X12.7 D40XL66 İşlenmiş Hazır Ölçü

GS19 Kaplin 10X12.7 D40XL66 İşlenmiş Hazır Ölçü

Stokta
🚚 Stoktan hızlı gönderim
648,00 TLKdv Dahil
🚚 Kargo 150,00 TL (KDV dahil)2.952,00 TL daha ekleyin, kargo ücretsiz olsun (3.600,00 TL ve üzeri)
Ürün Kodu: GS19 - 10X12.7 D40XL66
Adet

282 adet stokta

Teknik Özellikler

Kaplin SerisiGS19
Ölçü10x12,7
Yorum Yap
🔒 Güvenli ödeme altyapısı▣ E-Fatura / E-Arşiv desteği↶ Mevzuata uygun cayma / iade▣ Resmî firma bilgileri♢ KVKK & Gizlilik Politikası▤ Stoktan hızlı gönderim⚙ Teknik destek✓ WooCommerce güvenli sipariş akışı

GS19 Kaplin 10X12.7 D40XL66 İşlenmiş Hazır Ölçü

ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

Ürün Hakkında Detaylı İnceleme

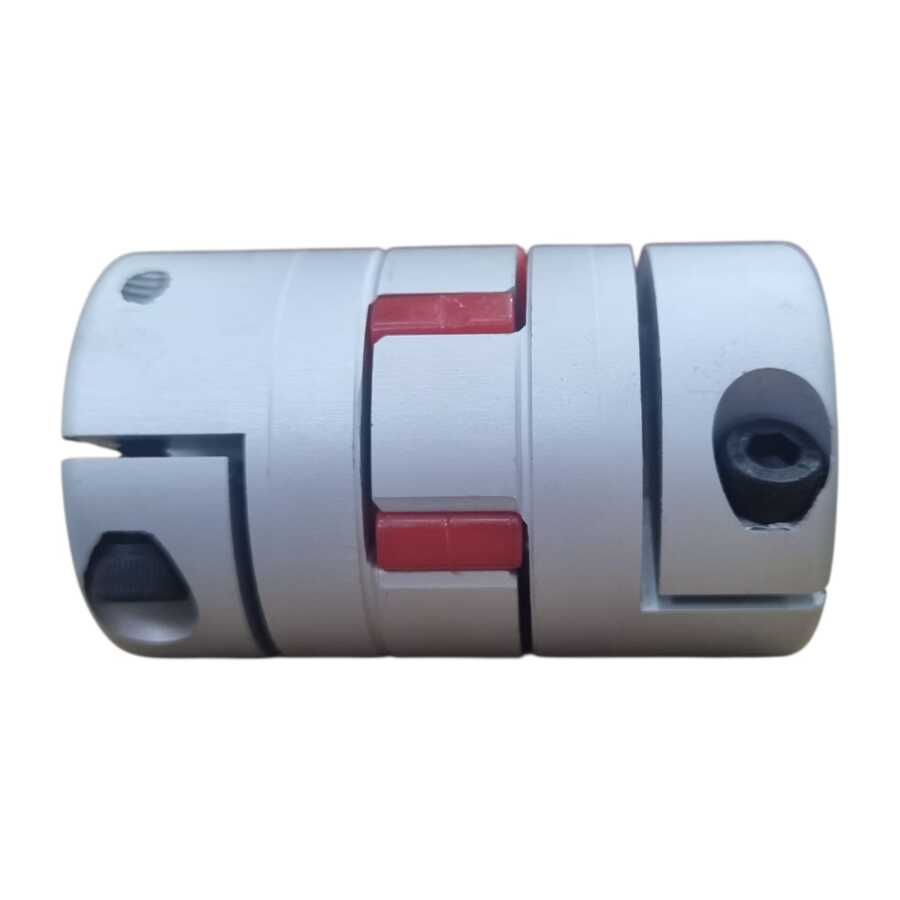

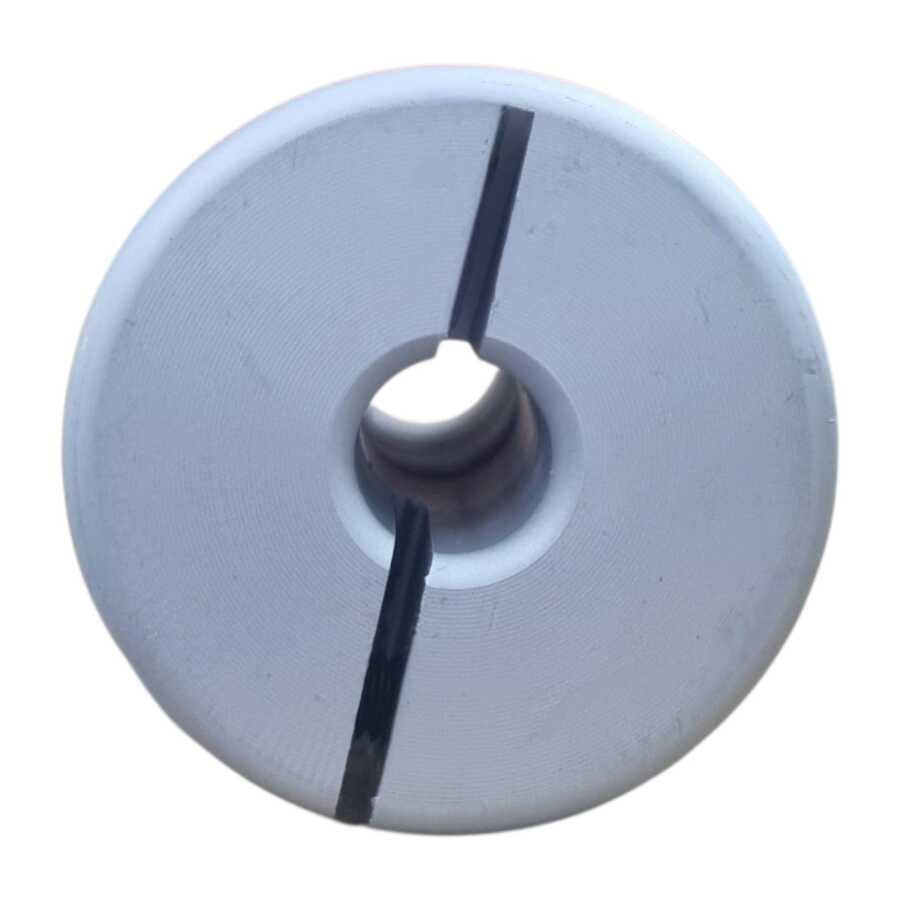

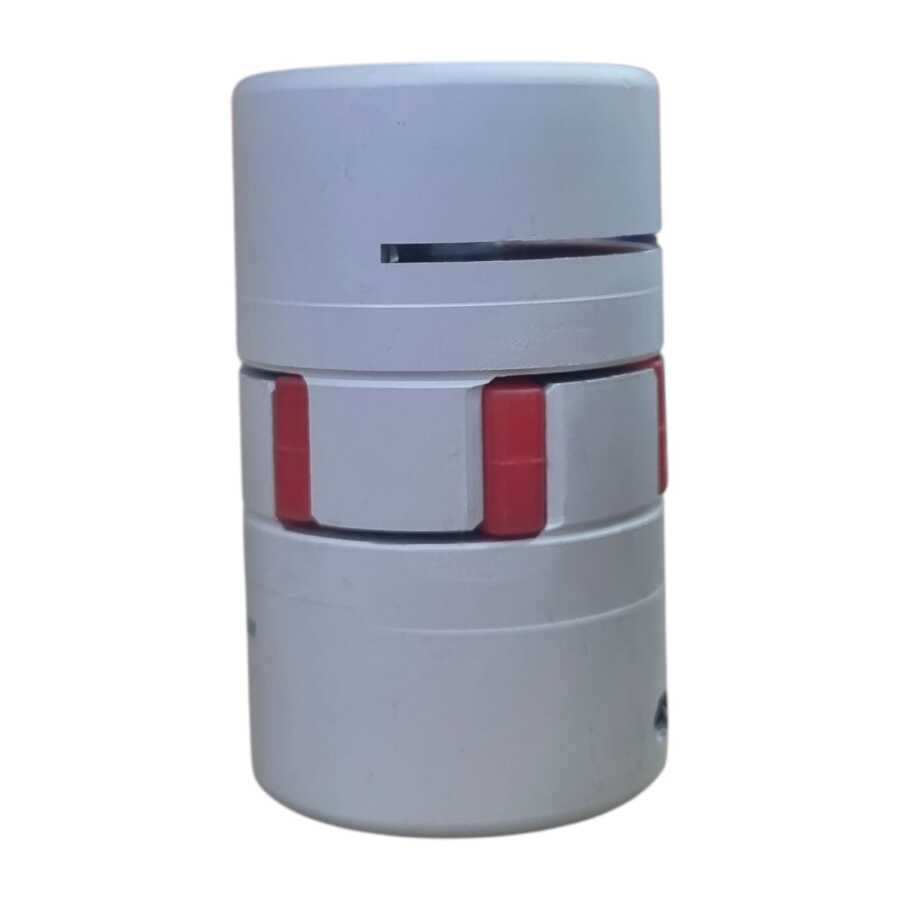

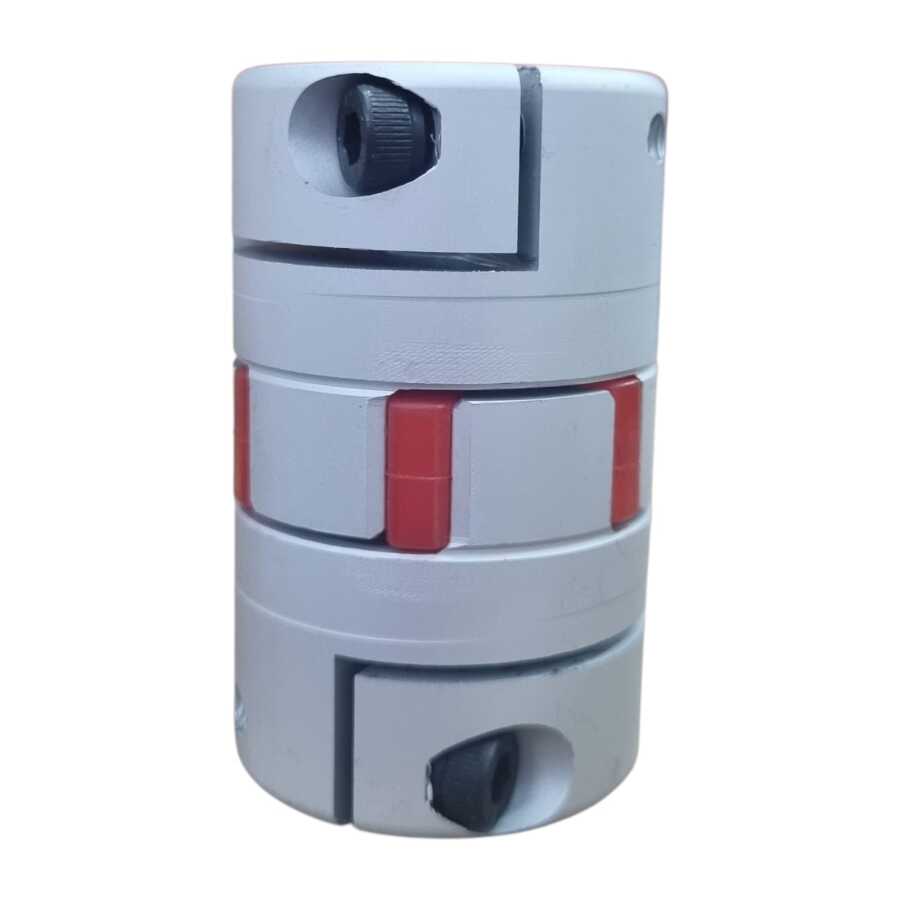

Mermak CNC tarafından sunulan GS19 Kaplin serisi, endüstriyel otomasyon sistemlerinizde güç ve hareket aktarımının kritik öneme sahip olduğu uygulamalar için özel olarak tasarlanmıştır. Bu model, 10mm ve 12.7mm (1/2 inç) mil çaplarına sahip motor ve işleme üniteleri arasında hassas, titreşimsiz ve güvenilir bir bağlantı kurmak üzere mühendislik standartlarında üretilmiştir. Dış çapı 40mm ve boyu 66mm olan bu kaplin, kompakt yapısıyla dar alanlarda bile yüksek performans sunarken, mil hizalama hatalarını absorbe ederek sistem bileşenlerinin ömrünü uzatır ve operasyonel kararlılığı artırır.

GS19 serisi, yüksek mukavemetli alüminyum alaşımlarından CNC işleme teknolojisiyle üretilerek, mükemmel balans ve düşük atalet momentine sahiptir. Bu özellikler, özellikle servo motor, step motor ve enkoder gibi yüksek hassasiyet gerektiren uygulamalarda dinamik tepki süresini iyileştirir ve konumlandırma doğruluğunu maksimize eder. "İşlenmiş Hazır Ölçü" ibaresi, kaplinin montaja hazır hassas delik çaplarına sahip olduğunu ve ek işleme ihtiyacını ortadan kaldırarak kurulum sürecini hızlandırdığını belirtir. Bu sayede işletmeler, montaj maliyetlerinden tasarruf ederken, sistemlerini daha kısa sürede devreye alabilirler.

Neden Bu Ürünü Seçmelisiniz? (Öne Çıkan Avantajlar)

  • Yüksek Tork Kapasitesi ve Hassas Güç Aktarımı: GS19 kaplin, nominal değerlerin üzerinde torkları güvenle aktarabilirken, esnek yapısı sayesinde dönme hareketini milimetrik hassasiyetle ileterek servo ve step motorların tam potansiyelini ortaya çıkarır. Bu, özellikle CNC tezgahlarında işleme kalitesi ve tekrarlanabilirlik için hayati öneme sahiptir.
  • Üstün Titreşim Sönümleme ve Şok Emilimi: Sistemdeki ani tork değişikliklerinden veya mil hizalama hatalarından kaynaklanan titreşimleri ve şokları etkin bir şekilde absorbe ederek, motor, rulman ve diğer mekanik bileşenlerin aşınmasını minimize eder. Bu durum, ekipman ömrünü uzatır ve bakım maliyetlerini düşürür.
  • Kolay ve Hızlı Montaj ile Yüksek Uyum: "İşlenmiş Hazır Ölçü" özelliği sayesinde, 10mm ve 12.7mm (1/2 inç) mil çaplarına doğrudan uyum sağlar. Bu, ek işleme gerektirmeden hızlı ve hatasız montaj imkanı sunar, kurulum süresini kısaltır ve iş gücünden tasarruf ettirir.
  • Düşük Atalet ve Yüksek Dinamik Tepki: Hafif ve rijit alüminyum alaşım yapısı sayesinde, kaplinin atalet momenti oldukça düşüktür. Bu, özellikle hızlı hızlanma ve yavaşlama gerektiren uygulamalarda motorun dinamik tepkisini artırır ve daha çevik sistemler oluşturulmasına olanak tanır.

Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.

Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.

Teknik Spesifikasyonlar

Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:

Teknik Parametre
Değer / Açıklama
Ürün Kodu
GS19-10X12.7-D40XL66
Mil Çapları (d1 x d2)
10 mm x 12.7 mm (Hazır İşlenmiş)
Dış Çap (D)
40 mm
Toplam Uzunluk (L)
66 mm
Malzeme
Yüksek Mukavemetli Alüminyum Alaşım (CNC İşlenmiş)
Nominal Tork Kapasitesi
12 Nm (Newton-metre) - Sürekli çalışma torku
Maksimum Tork
36 Nm - Anlık yüklenme veya başlatma torku
Maksimum Devir
10.000 RPM (Dakikadaki Devir Sayısı)
Eksenel Hizalama Hatası Telafisi
±0.5 mm (Miller arasındaki boyutsal kaymayı tolere edebilme)
Açısal Hizalama Hatası Telafisi
±2° (Miller arasındaki açısal kaymayı tolere edebilme)
Radyal Hizalama Hatası Telafisi
±0.2 mm (Miller arasındaki merkez kaçıklığını tolere edebilme)
Çalışma Sıcaklığı Aralığı
-20°C ile +80°C
Sabitleme Tipi
Klemens Tipi Sıkıştırma (Yüksek güvenilirlik ve kolay montaj)
Atalet Momenti
Düşük (Hızlı hızlanma ve yavaşlama için ideal)
Uyumlu Motor Tipleri
Servo Motorlar, Step Motorlar, DC Motorlar (NEMA uyumlu şaftlar için ideal)

Endüstriyel Uygulama Alanları

CNC Tezgahları ve İşleme Merkezleri

GS19 kaplin, CNC Router, Freze, Torna gibi tezgahların servo veya step motorlarını vidalı miller, kremayerler veya redüktörlere bağlamak için idealdir. Yüksek tork aktarımı ve titreşim sönümleme kapasitesi sayesinde, işleme hassasiyetini artırır, yüzey kalitesini iyileştirir ve takım ömrünü uzatır. Özellikle 10mm ve 12.7mm mil çapına sahip hassas işleme uygulamalarında kritik bir rol oynar.

Robotik ve Otomatik Montaj Hatları

Endüstriyel robot kollarının eklem noktalarında veya otomatik montaj hatlarındaki taşıma sistemlerinde GS19 kaplin, hızlı ve tekrarlanabilir hareketler için güvenilir güç aktarımı sağlar. Düşük atalet momenti, robotların daha çevik ve dinamik tepki vermesine olanak tanırken, mil hizalama hatalarını tolere ederek sistemin dayanıklılığını ve çalışma süresini artırır.

Ölçüm, Kontrol ve Enkoder Uygulamaları

Hassas ölçüm cihazları, test ekipmanları ve enkoderler gibi geri bildirim sistemlerinde GS19 kaplin, titreşimsiz ve kayıpsız sinyal aktarımı için vazgeçilmezdir. Enkoder milinden kontrol ünitesine doğru konum bilgisinin aktarılmasında minimum gürültü ve maksimum doğruluk sağlayarak, sistemin genel kontrol performansını ve kararlılığını garanti altına alır.

Operasyonel Avantajlar

Yüksek Verimlilik

GS19 kaplin, enerji kayıplarını minimuma indirerek motorun ürettiği gücü en verimli şekilde aktarır. Bu, daha az enerji tüketimiyle aynı işi yapabilme veya daha yüksek performans elde etme anlamına gelir. Hassas güç aktarımı, sistemin genel verimliliğini artırır.

Uzun Kullanım Ömrü

Yüksek kaliteli alüminyum alaşımından üretilen ve hassas CNC işleme teknikleriyle nihai formunu alan GS19 kaplin, aşınmaya, korozyona ve yorulmaya karşı olağanüstü direnç gösterir. Bu sağlam yapısı sayesinde, zorlu endüstriyel koşullarda bile uzun yıllar boyunca sorunsuz çalışır ve bakım ihtiyacını minimize eder.

Kolay Entegrasyon

Hazır işlenmiş 10mm ve 12.7mm mil çapları sayesinde, ek işleme veya adaptör kullanımına gerek kalmadan doğrudan motor ve tahrik millerine monte edilebilir. Klemens tipi sıkıştırma mekanizması, hızlı ve güvenli montaj imkanı sunarak kurulum süresini kısaltır ve devreye alma maliyetlerini düşürür.

Ek bilgi

Ağırlık0,134 kg
Boyutlar6,6 × 4 × 4 cm
Kaplin Serisi

GS19

Ölçü

10×12,7
