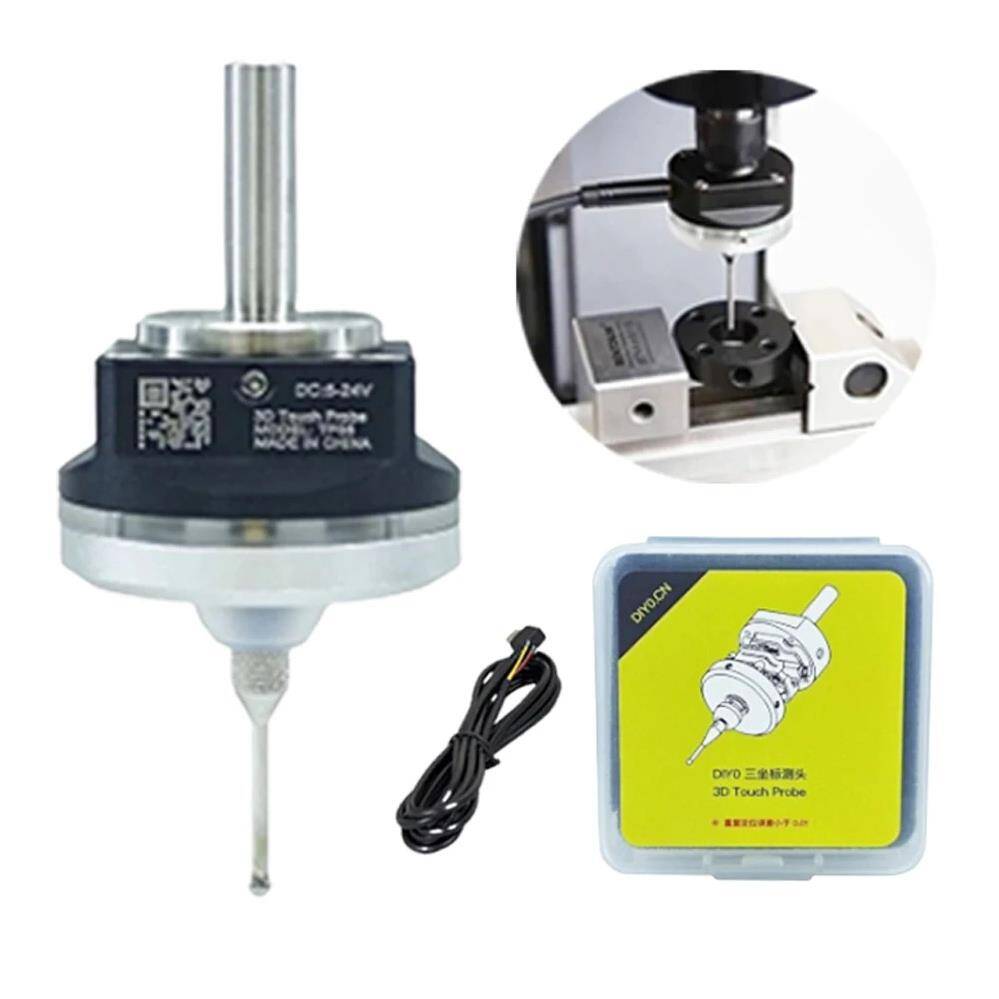

PGFUN Dokunmatik CNC Ölçüm Probu, CNC işleme merkezlerinde ve diğer hassas üretim ortamlarında iş parçası geometrilerini, tezgah koordinatlarını ve takım ofsetlerini milimetrenin binde biri hassasiyetinde belirlemek üzere tasarlanmış, TP20 modül değiştirilebilir dokunmatik bir probdur. Bu prob, 433 MHz ISM bandında yüksek kararlılıkta iletişim kurarak kablosuz ve güvenilir veri aktarımı sağlar. İki parçalı tasarımı sayesinde, farklı ölçüm gereksinimlerine göre stylus modülleri manuel veya otomatik olarak hızla değiştirilebilir; bu da her modül değişimi sonrası yeniden kalibrasyon ihtiyacını ortadan kaldırarak operasyonel verimliliği maksimize eder.
Ürünün kinematik bağlantı yapısı, stylus ucunun konumlandırılmasında olağanüstü tekrarlanabilirlik sunar ve prob modüllerinin MH20 ve MH20i gibi standart kinematik montajlara sorunsuz entegrasyonuna olanak tanır. Bu özellik, probun farklı uygulamalar arasında kolayca taşınabilmesini ve her seferinde tutarlı ölçüm sonuçları elde edilmesini garantiler. Özellikle hassas parçaların üretimi ve kalite kontrol süreçlerinde, probun mikro metrik seviyedeki doğruluğu, üretim toleranslarının sıkı bir şekilde yönetilmesine ve hurda oranlarının minimize edilmesine kritik katkı sağlar.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
PGFUN Dokunmatik Prob, modern CNC işleme merkezlerinde ve freze tezgâhlarında iş parçası sıfır noktası tespiti, takım boyu ölçümü ve geometrik kontrol için vazgeçilmez bir araçtır. Özellikle kalıpçılık, havacılık ve otomotiv gibi sektörlerde, karmaşık parçaların hassas işlenmesinde ve tekrarlanabilir üretimde kritik rol oynar. Prob, otomatik ölçüm döngüleri ile üretim sürecini hızlandırır ve manuel ayarlama hatalarını minimize eder.
Üretim hatlarında ve kalite kontrol laboratuvarlarında, bitmiş veya yarı bitmiş ürünlerin boyut ve form toleranslarının denetlenmesi amacıyla kullanılır. CMM (Koordinat Ölçüm Makinesi) benzeri hassasiyetle, parçaların tasarıma uygunluğunu hızla doğrular. Özellikle hassas elektronik bileşenler, tıbbi cihazlar veya optik parçalar gibi yüksek doğruluk gerektiren ürünlerin ölçüm süreçlerinde güvenilir ve tekrarlanabilir veriler sunar.
Otomatik ölçüm yetenekleri sayesinde işleme sürelerini kısaltır, manuel kontrol adımlarını ortadan kaldırır. Modül değiştirme kolaylığı, farklı iş parçaları arasında hızlı geçiş imkanı sunarak genel üretim verimliliğini önemli ölçüde artırır.
Sağlam endüstriyel tasarımı ve yüksek kaliteli malzemeleri sayesinde zorlu çalışma koşullarına dayanıklıdır. Modüler yapısı, aşınan parçaların kolayca değiştirilmesine olanak tanıyarak ürünün toplam sahip olma maliyetini düşürür ve kullanım ömrünü uzatır.
Standart kinematik montajlara (MH20, MH20i) uyumluluğu ve kablosuz iletişim özelliği ile mevcut CNC sistemlerine ve ölçüm platformlarına hızlı ve sorunsuz bir şekilde entegre edilebilir. Kurulum kolaylığı, devreye alma süresini minimize eder.
TP 50 C Touch Prob, 5V ile 24V DC arasında geniş bir besleme voltajı aralığında güvenle çalışır. Bu sayede çoğu CNC kontrol ünitesiyle doğrudan uyum sağlar ve esnek bir kullanım imkanı sunar.
Bu prob, ±X, ±Y ve +Z yönlerinde hassas ölçüm yapabilir. Tek yönlü tekrarlanabilirlik 0.35 µm (0.000014 inç) olup, modül değiştirme tekrarlanabilirliği ise ±1 µm (0.000039 inç) gibi oldukça yüksek bir değerdedir, bu da çok kritik hassasiyet gerektiren işlerde bile güvenilir sonuçlar sağlar.
TP20 modül değiştirilebilir dokunma probu, 433 MHz ISM bandında çalışır. Bu frekans bandı, endüstriyel ortamlardaki elektromanyetik parazitlere karşı yüksek kararlılık ve güvenilir veri iletimi sağlayarak kesintisiz bir çalışma deneyimi sunar.
TP 50 C probun iki parçalı tasarımı sayesinde, değiştirilebilir stylus modülleri manuel veya otomatik olarak değiştirildiğinde yeniden kalibrasyon gerektirmez. Bu özellik, üretim süreçlerinde büyük zaman tasarrufu sağlar ve operatör hatalarını minimize eder.
Prob modülleri, MH20 ve MH20i kinematik montajlarına doğrudan takılabilir. Bu bağlantı tipi, yüksek tekrarlanabilir stylus ucu konumlandırması sağlayarak, probun her seferinde aynı hassasiyetle yerleştirilmesini garanti eder.
Evet, farklı uygulamalar için çeşitli modüller mevcuttur: Standart Kuvvet (SF - siyah kapaklı), Orta Kuvvet (MF - gri kapaklı) daha büyük styluslar veya titreşime hassas ölçümler için, Düşük Kuvvet (LF - yeşil kapaklı) hassas nesnelerin ölçülmesi için ve Genişletilmiş Kuvvet (EF - kahverengi kapaklı) titreşim kaynaklı yanlış tetiklemeleri önlemek için kullanılır. XY yönünde 0.08 N, Z yönünde 0.75 N gibi tetik kuvvetleri modüle göre optimize edilmiştir.
TP 50 C probun kinematik bağlantı yapısı, belirli bir aşırı seyahat toleransına sahiptir. Bu yapı, küçük darbelerde esneklik sağlayarak probun korunmasına yardımcı olur. Ancak, maksimum 10 N modül çekme kuvveti aşılmamalı ve ciddi darbelerden kaçınılmalıdır. Kullanım kılavuzundaki sınırlar dahilinde kalmak probun ömrünü uzatır.
TP 50 C Touch Prob, çoğu standart CNC kontrol ünitesiyle uyumlu çalışacak şekilde tasarlanmıştır. Genellikle G kodları ile entegre edilir ve kontrol ünitesinin prob girişlerini kullanarak doğrudan sinyal alışverişi yapar. Özel bir sürücü yerine, kontrol ünitenizin prob girişlerini doğru şekilde yapılandırmak ve uygun makro programlarını kullanmak yeterlidir.
Zor erişilen iş parçasının özelliklerine ulaşmak için Genişletilmiş Modüller (EM1 ve EM2 - siyah kapaklı) mevcuttur. Bu modüller, standart modüllere göre daha iyi ölçüm performansı sunarak, daha karmaşık geometrilerde bile hassas ve güvenilir ölçümler yapılmasına olanak tanır.
TP 50 C probun modül değişimlerinde yeniden kalibrasyon gerektirmemesi büyük bir avantajdır. Ancak, probun kendisi (gövde) veya montaj pozisyonu değiştiğinde ya da ölçüm hassasiyetinde belirgin bir kayma fark edildiğinde, periyodik olarak veya gerektiğinde bir referans yüzey üzerinde kalibrasyon yapılması önerilir.
Mermak CNC olarak, TP 50 C Touch Prob için tüm stylus modüllerini (SF, MF, LF, EF, EM1, EM2) ve gerekli diğer yedek parçaları stoklarımızda bulundurmaya özen gösteriyoruz. İhtiyaç durumunda hızlı ve kolay temin için bizimle iletişime geçebilirsiniz.
Ürünümüz, endüstriyel kullanım koşullarına uygun olarak belirli bir garanti süresi ile satılmaktadır. Garanti süresi ve koşulları hakkında detaylı bilgi için lütfen satış ekibimizle iletişime geçin. Herhangi bir arıza durumunda, öncelikle teknik destek ekibimizle iletişime geçerek sorunu tanımlamanız ve yönlendirmelerimize uymanız gerekmektedir.
Probun uzun ömürlü ve hassas çalışması için düzenli bakım önemlidir. Özellikle stylus ucunun ve prob yüzeylerinin talaş, toz veya yağdan arındırılması önerilir. Temizlik için aşındırıcı olmayan, uygun endüstriyel temizleyiciler kullanılmalı ve probun hassas mekanizmalarına zarar vermemeye dikkat edilmelidir. Detaylı bakım talimatları için ürün kılavuzuna başvurabilirsiniz.
Bu tür durumlarda ilk olarak şunları kontrol edebilirsiniz: 1. Probun besleme voltajının doğru ve stabil olduğundan (5-24V) emin olun. 2. Kablosuz iletişim için prob ve alıcı ünite arasındaki mesafenin ve varsa engellerin uygunluğunu kontrol edin, 433 MHz bandında parazit olup olmadığını değerlendirin. 3. Stylus modülünün yerine tam oturduğundan ve kirlilik olmadığından emin olun. 4. CNC kontrol ünitesindeki prob girişlerinin ve makro programlarının doğru yapılandırıldığından emin olun. Sorun devam ederse teknik destek ekibimizle iletişime geçin.
