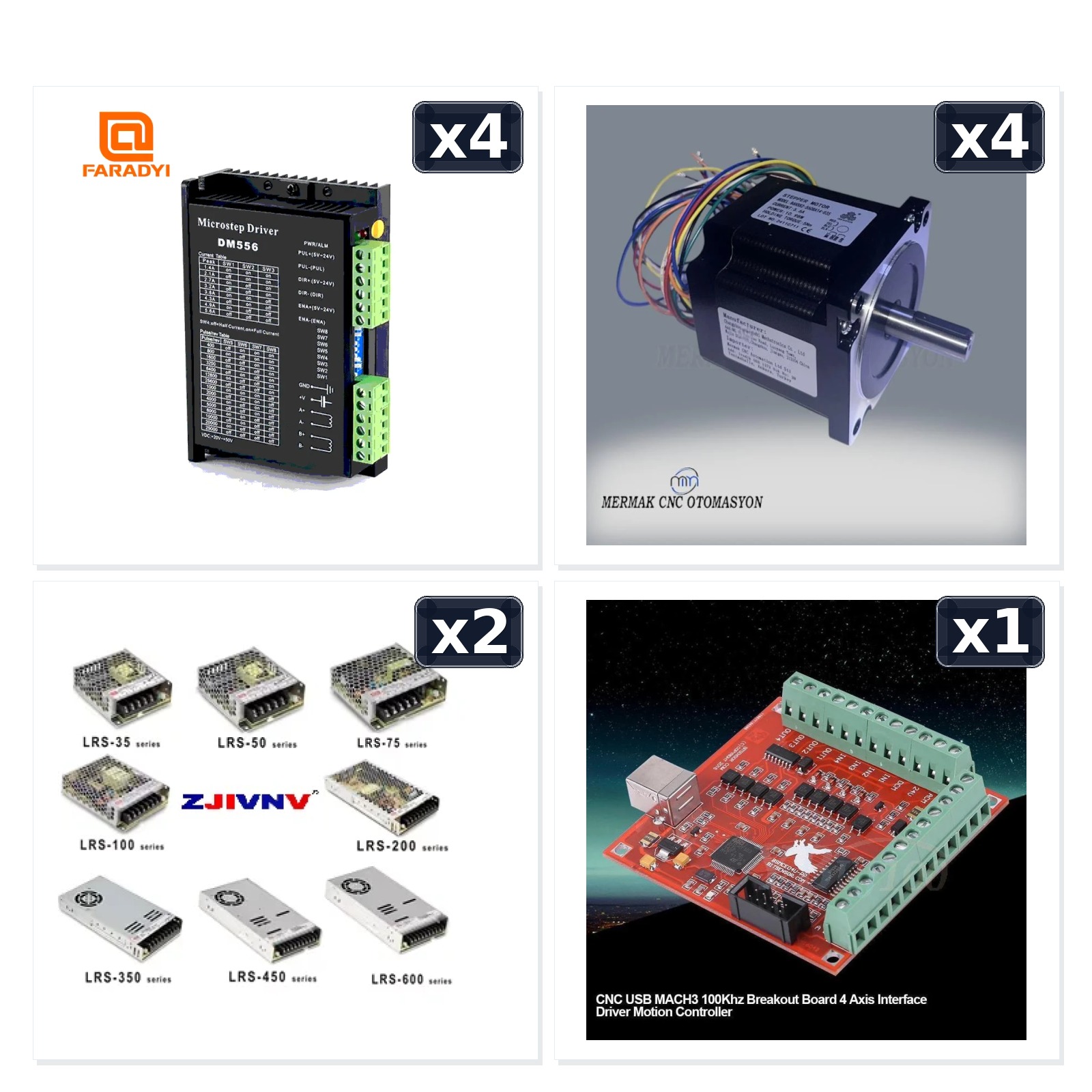

Bu kombin, Step Motor Sürücü Dm556, Step Motor Nema 34 5 Nm, 48V 7,3 Amper Güç Kaynağı LRS-350-48 350W ve 4 Eksen CNC USB Mach3 Kontrol Kartı 100 kHz ürünlerini uyumlu bir paket halinde birlikte sunar.
Dört adet 5 Nm Nema 34 step motor ve dört adet DM556 sürücü, yüksek tork isteyen dört eksenli CNC ve otomasyon projelerinde güçlü bir hareket altyapısı oluşturur. İki adet 48V LRS-350-48 güç kaynağı sürücü grubunun beslemesini sağlarken 4 eksen USB Mach3 kontrol kartı eksen komutlarını merkezi olarak yönetir.
Bu set özellikle ağır gantry, geniş tabla, döner eksen veya ilave yardımcı eksen bulunan makinelerde motor-sürücü-kontrol bileşenlerinin birlikte seçilmesini kolaylaştırır. Sürücü akımı, mikrostep, step/mm, hız ve ivme değerleri makinenin gerçek mekanik aktarımına ve hareketli kütlesine göre ayarlanmalıdır.
📦 Paket İçeriği
4 Eksen 5 Nm Step Motor Sistemi: Teknik Mimari ve Devreye Alma Rehberi
Bu set; dört adet NEMA 34 5 Nm step motor, dört adet DM556 sürücü, iki adet 48V 7,3A güç kaynağı ve bir adet 4 eksen USB Mach3 100 kHz kontrol kartından oluşan dört eksenli hareket kontrol altyapısıdır. Aşağıdaki rehber, paketi yalnız ürün listesi olarak değil; kontrol sinyalinin bilgisayardan motora, gücün şebekeden sürücüye ve mekanik hareketin eksene nasıl aktarıldığını açıklayan bütün bir sistem olarak ele alır.
Set İçeriği ve Sistem İçindeki Rolü
| Parça | Adet | Doğrulanmış temel değer | Sistemdeki görevi |
|---|---|---|---|
| NEMA 34 Step Motor | 4 | 5 Nm tutma torku, 1,8° adım, 86×86 mm flanş, 14 mm kamalı mil, 8 kablo | X/Y/Z ve isteğe bağlı dördüncü eksen gibi dört bağımsız mekanik eksende tahrik üretir. |
| DM556 Step Motor Sürücü | 4 | 20–50 VDC, 1,0–5,6 A tepe akım, 200–25600 adım/devir, 200 kHz pulse girişi | Kontrol kartından gelen PUL/DIR sinyalini motor sargılarını sürecek kontrollü faz akımına dönüştürür. |
| LRS-350-48 Güç Kaynağı | 2 | 48 VDC, 7,3 A, yaklaşık 350 W | DM556 sürücü grubuna DC enerji sağlar. İki kaynak dört eksenin güç yükünün iki gruba ayrılmasına imkân verir. |
| USB Mach3 Kontrol Kartı | 1 | 4 eksen, 100 kHz, harici 24 VDC besleme, 0–10 V spindle çıkışı | Mach3 ile sürücüler arasındaki hareket ve yardımcı I/O arabirimidir. |
Elektriksel Katmanları Birbirinden Ayırın
48V Güç Katmanı
İki LRS-350-48 yalnız sürücülerin ana DC barasını besler. Sürücülerin güç kablosu kesiti, sigortası, topraklaması ve pano havalandırması bu güç katmanına göre tasarlanır.
24V Kontrol Katmanı
Mach3 kartı ve projeye göre sensör/role gibi düşük gerilim kontrol elemanları için ayrı yardımcı besleme kullanılır. 48V ile 24V terminaller karıştırılmaz.
Pulse / Direction Katmanı
Kontrol kartından her DM556'ya eksen bazında PUL ve DIR sinyali gider. Bu hatlar motor ve spindle güç kablolarından ayrı güzergâhta tutulmalıdır.
Motor Güç Katmanı
DM556 çıkışından motorun sargı çiftlerine giden A+/A− ve B+/B− bağlantıları motorun gerçek sargı şemasına göre yapılır. 8 kablolu motor bağlantısı tahminle yapılmamalıdır.
DM556 ile 5 Nm Motor Uyumunda En Önemli Nokta
NEMA 34 motorun kendi teknik kaydında daha yüksek gerilimli sürücü senaryolarından söz edilebilir; ancak bu kombin DM556 sürücüyle tasarlanmıştır ve DM556'nın doğrulanmış giriş üst sınırı 50 VDC'dir. Bu nedenle bu pakette 48 VDC besleme kullanılır. Motorun başka bir sürücüyle daha yüksek gerilimde çalıştırılabilmesi, DM556'ya 60–70 V uygulanabileceği anlamına gelmez.
Güç Kaynaklarının Dağıtım Mantığı
İki adet 48V / 7,3A / yaklaşık 350W kaynak, toplamda dört sürücünün tek kaynağa yüklenmesini önlemek için iki besleme grubu oluşturulmasına imkân verir. Pratik pano mimarisinde sürücüler iki gruba ayrılabilir. Ancak iki SMPS çıkışını yalnız daha fazla akım elde etmek amacıyla doğrudan paralellemek, üretici paralel çalışma desteği doğrulanmadan önerilmez.
- Her güç kaynağının AC giriş koruması ve PE/toprak bağlantısı yapılmalıdır.
- DC dağıtımda her sürücü kolunun kablo kesiti ve koruması gerçek akıma göre seçilmelidir.
- Kaynakların pano içinde hava akışı engellenmemelidir.
- 48V motor/sürücü hattı ile 24V kontrol hattı fiziksel ve elektriksel olarak ayırt edilmelidir.
- Toprak referansları rastgele köprülenmemeli; tek pano şeması üzerinden tasarlanmalıdır.
Mach3 ve Mikrostep Hesabı
Motor 1,8° tam adımlıdır; yani bir tam tur için 200 tam adım gerekir. DM556 mikrostep değeri bu sayıyı yükseltir. Örneğin yalnız hesap mantığını göstermek için 8 mikrostep seçildiğinde motor turu başına 200 × 8 = 1600 pulse gerekir. Eğer mekanik sistem 5 mm/tur bir vidalı mil kullanıyorsa teorik başlangıç değeri 1600 / 5 = 320 step/mm olur.
Kontrol kartının 100 kHz pulse kapasitesi yüksek çözünürlük ve hız kombinasyonlarına alan açar; ancak elde edilecek gerçek maksimum hız yalnız 100 kHz değerine bakılarak belirlenemez. Step/mm, motorun hız-tork eğrisi, ivme, hareket eden kütle, mekanik sürtünme ve güç aktarım oranı birlikte sınır oluşturur.
İlk Devreye Alma Sırası
5 Nm Ne Anlama Geliyor?
5 Nm değeri motorun tutma torku sınıfıdır; motorun tüm hızlarda sürekli 5 Nm üreteceği şeklinde yorumlanmamalıdır. Step motorlarda hız arttıkça kullanılabilir tork değişir. Bir CNC ekseninin gerçek itme kapasitesi motor torkunun yanında vidalı mil/kremayer geometrisi, redüksiyon oranı, mekanik verim, hareket eden kütle ve hedef ivme ile belirlenir.
EMI / Parazit İçin Pano Yerleşimi
- Spindle/VFD motor kablosu ile PUL/DIR kablolarını aynı kanal içinde uzun mesafe paralel taşımayın.
- Kontrol sinyalleri için uygun ekranlı bükümlü kablo kullanılması parazit bağışıklığını artırabilir.
- PE/toprak ve ekran sonlandırması gelişigüzel değil, tek pano topraklama yaklaşımına göre yapılmalıdır.
- 24V kontrol beslemesini 48V güç hattından ayırmak yalnız gerilim uyumu için değil, servis ve arıza teşhisi için de faydalıdır.
- E-Stop'u yalnız Mach3 yazılım komutuna bırakmayın; tehlikeli enerjiyi güvenli biçimde kesen donanımsal mimari ayrıca kurulmalıdır.
Arıza Teşhisinde Hızlı Kontrol Tablosu
| Belirti | İlk kontrol | Muhtemel alan |
|---|---|---|
| Motor kilitleniyor ama dönmüyor | PUL sinyali, Mach3 port/plugin ayarı, sürücü enable durumu | Kontrol/sinyal |
| Motor titriyor, yönlü dönemiyor | Motor sargı çiftleri ve A/B faz bağlantısı | Motor kablolaması |
| Düşük hız iyi, yüksek hızda adım kaçırıyor | İvme, maksimum hız, mekanik sıkışma, mikrostep ve besleme | Tuning/mekanik |
| Birden fazla eksende aynı anda problem | 48V kaynak gerilimi, ortak toprak/referans, pano beslemesi | Güç dağıtımı |
| Mach3 kartı açılmıyor | 24V yardımcı besleme ve polarite | Kontrol beslemesi |
| Spindle çalışınca eksen sapıtıyor | Kablo güzergâhı, ekranlama, PE/toprak, VFD kaynaklı EMI | EMC/parazit |
Paketle Birlikte Ayrıca Gerekebilecekler
Bu ürün sayfasındaki paket içeriği dört motor, dört sürücü, iki 48V kaynak ve bir Mach3 kartını kapsar. Makinenin tamamlanması için projeye göre 24V yardımcı güç kaynağı, pano ve fan, sigorta/şalter, kontaktör, E-Stop, limit sensörleri, motor ve sinyal kabloları, konnektörler, kaplin/vidalı mil/kremayer gibi mekanik aktarım elemanları, spindle/VFD sistemi ve Mach3 lisansı ayrıca gerekebilir. Sayfadaki paket içeriği dışında kalan bir parçanın dahil olduğu varsayılmamalıdır.
Teknik Sık Sorulan Sorular
DM556'ya 60–70V verirsem 5 Nm motor daha güçlü olur mu?
Bu kombin için hayır. DM556'nın doğrulanmış giriş aralığı 20–50 VDC'dir. 60–70V uygulamak sürücü sınırını aşar. Pakette 48V güç kaynağı seçilmesinin temel nedeni sürücüyle güvenli gerilim uyumudur.
Mach3 kartını paketteki 48V kaynaktan besleyebilir miyim?
Doğrudan hayır. Kartın kayıtlı besleme gereksinimi harici 24 VDC'dir. 48V sürücü beslemesi ile 24V kontrol beslemesi ayrı tutulmalıdır.
İki 48V güç kaynağını paralel bağlayıp 14,6A yapabilir miyim?
Üretici paralel çalışma desteği ve akım paylaşım yöntemi doğrulanmadan doğrudan paralel bağlantı önerilmez. Bu sette iki kaynağın sürücüleri gruplara bölerek beslemesi daha sade mimaridir.
Dört eksenin hepsini kullanmak zorunda mıyım?
Hayır. Kontrol kartı dört eksene kadar destek verir. Üç eksenli bir makinede dördüncü kanal boş bırakılabilir veya daha sonra döner eksen gibi bir fonksiyon için kullanılabilir.
Mikrostep değerini en yükseğe almak en iyi ayar mıdır?
Hayır. Mikrostep; hareket yumuşaklığı, gerekli pulse frekansı ve mekanik çözünürlük arasında bir seçimdir. Çok yüksek mikrostep her makinede daha fazla gerçek hassasiyet veya daha yüksek tork sağlamaz.
Bu paket servo gibi pozisyon hatasını kendi kendine düzeltir mi?
Hayır. Buradaki NEMA 34 motor + DM556 yapı klasik açık çevrim step sistemidir. Mekanik olarak motor adım kaybederse standart yapı bunu enkoderle geri bildirip otomatik düzeltmez.
