Bu paket, 2,2 kW 24000 RPM Spindle Motor ER20 220V ve 2,2 kW 220V Motor Sürücü İnverter ürünlerinin birlikte kullanıma uygun şekilde eşleştirildiği uyumlu bir kombindir.
2.2 kW 24000 RPM ER20 spindle ile 2.2 kW 220V inverterin aynı sette bulunması CNC router ve gravür makinelerinde iş mili motoru ile hız kontrol cihazının birlikte seçilmesini kolaylaştırır. Spindle ürün kaydındaki 220V, 6 A, 0–400 Hz ve 24000 RPM sınıfı inverter üzerinden ayarlanabilir devir kontrolüyle kullanılır.
ER20 pens yapısı farklı takım çapları için esneklik sağlarken hava soğutmalı spindle yapısı ayrı bir su devresine ihtiyaç duymadan kompakt kurulum sunar. İnverter üzerinden yumuşak kalkış, yavaşlama, yön ve 0–10V gibi harici hız komutları uygulanabilir. Devreye alma sırasında spindle etiket değerleri esas alınır.
📦 Paket İçeriği

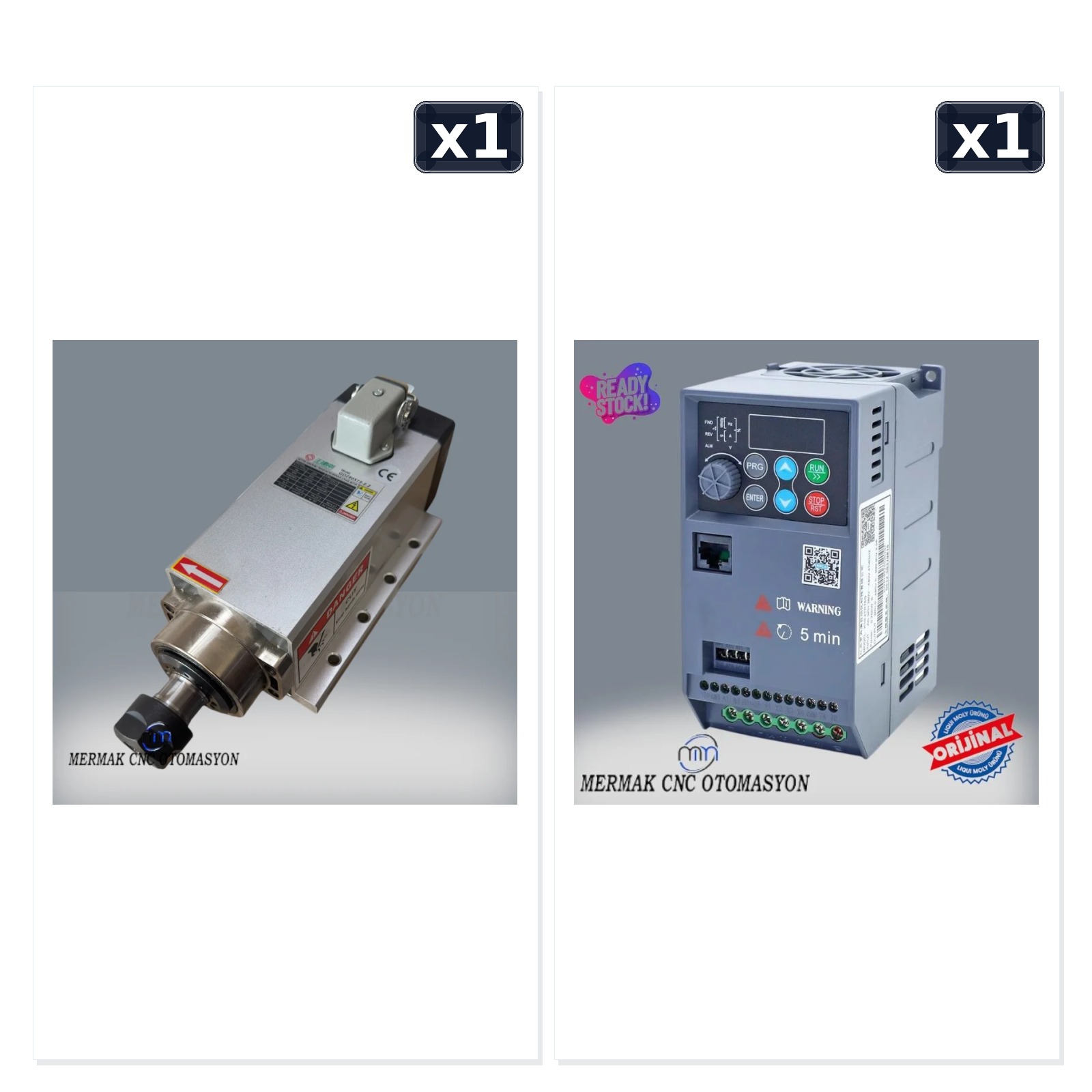

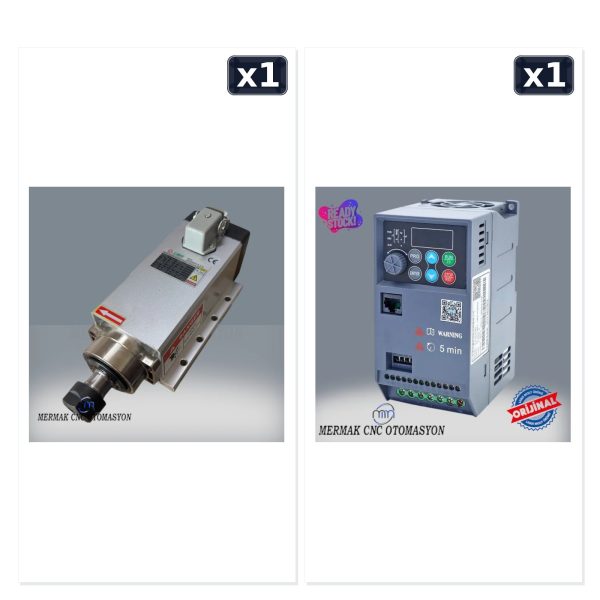

2.2 kW 24000 RPM ER20 Spindle + 2.2 kW 220V İnverter Seti
Bu kombin 2.2 kW ER20 spindle motor ile aynı güç sınıfındaki 220V K10 inverteri birlikte sunar. CNC router, gravür, ahşap, plastik, kompozit ve uygun hafif metal işleme uygulamalarında yüksek devirli iş mili ile ayarlanabilir hız kontrolünü tek çözüm altında toplar.
Temel Teknik Yapı
| Parça | Teknik değer | Görev |
|---|---|---|
| ER20 Spindle | 2.2 kW, 220V, 6 A, 0–400 Hz, 24000 RPM | Kesici takımın yüksek devirli tahriki |
| K10 İnverter | 2.2 kW, 220V VFD sınıfı | Spindle frekans, hız, yön ve rampa kontrolü |
Bu Kombinin Avantajları
24000 RPM
Gravür, ince takım ve yüksek yüzey hızı isteyen router uygulamalarında geniş bir çalışma alanı sağlar.
ER20 Pens
Farklı takım sap çaplarında pens kullanımıyla uygulama esnekliği sağlar.
Ayarlanabilir Frekans
0–400 Hz motor sınıfı inverter üzerinden işleme ihtiyacına göre kontrollü biçimde yönetilir.
Hava Soğutma
Harici su pompası, radyatör ve hortum devresi olmadan daha sade spindle kurulumu sağlar.
İnverter Ayar Sırası
İlk Devreye Alma
- Spindle ve inverter güç bağlantıları kontrol edilir.
- Motor etiketindeki kW, V, A, Hz ve RPM değerleri invertere girilir.
- İlk test düşük frekansta yapılır ve dönüş yönü doğrulanır.
- Devir kademeli yükseltilir, hava soğutma ve ses kontrol edilir.
- CNC kontrol kartı kullanılacaksa RUN ve hız referansı ayrı ayrı test edilir.
Teknik Sık Sorulan Sorular
Spindle kaç amper?
Canlı ürün kaydında nominal akım 6 A olarak belirtilmiştir.
Maksimum devir nedir?
24000 RPM'dir.
Frekans aralığı nedir?
Spindle ürün kaydında 0–400 Hz olarak belirtilmiştir.
Su soğutma gerekir mi?
Bu ürün kaydındaki spindle hava soğutmalıdır.
Hız CNC üzerinden kontrol edilebilir mi?
Uygun kontrol kartı ve inverter terminal ayarlarıyla analog hız referansı ve RUN komutu kullanılabilir.
