Gelince Haber Ver6 kw 18000 Rpm Spindle Motor ER32
ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi
Ürün Hakkında Detaylı İnceleme
GDZ120X103-6FIN 380V ER32 iş mili motoru, CNC (Bilgisayarlı Sayısal Kontrol) makinelerinde hassasiyet ve yüksek performans gerektiren uygulamalar için özel olarak tasarlanmış endüstriyel bir bileşendir. 6 kW'lık etkileyici güç çıkışı ve 18000 RPM'ye varan devir hızı ile bu motor, frezeleme, delme, gravür ve kalıp işleme gibi zorlu operasyonlarda üstün işleme kapasitesi sunar. Hava soğutmalı yapısı sayesinde uzun süreli ve kararlı performans sağlayarak, üretim süreçlerinizde maksimum verimlilik ve güvenilirlik hedefler.
Bu iş mili motoru, endüstriyel otomasyonun kritik bir parçası olarak, sadece yüksek güç ve hız sağlamakla kalmaz, aynı zamanda ER32 pens sistemi ve açısal temaslı bilyalı rulmanları gibi teknik özellikleriyle takım tutmada yüksek rijitlik ve uzun ömürlülük sunar. Kompakt tasarımı (120 mm çap, 103 mm uzunluk) ile dar alanlarda dahi kolay entegrasyon imkanı sunarken, 380V endüstriyel gerilim standardına uygunluğu sayesinde mevcut sistemlere sorunsuz adaptasyon yeteneği gösterir. GDZ120X103-6FIN, hassas imalatın vazgeçilmez bir bileşeni olarak mühendislik projelerinize değer katmak üzere tasarlanmıştır.
Öne Çıkan Avantajlar
- Yüksek Güç ve Hız Kapasitesi: 6 kW güç ve 18000 RPM devir aralığı, sert malzemelerin dahi yüksek hızda ve derinlikte işlenmesini sağlayarak üretim verimliliğini maksimize eder.
- ER32 Pens Sistemi ile Takım Esnekliği: Geniş takım çapı aralığına sahip ER32 pens sistemi, farklı kesici takımların yüksek hassasiyetle ve güvenle kullanılmasını, böylece operasyonel esnekliği artırır.
- Açısal Temaslı Rulmanlar ve Hava Soğutma: Yüksek radyal ve eksenel yükleri taşıyabilen özel rulmanlar ile etkili hava soğutma sistemi, motorun uzun ömürlü ve kesintisiz çalışmasını garanti ederken bakım ihtiyacını minimize eder.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Teknik Spesifikasyonlar
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Endüstriyel Uygulama Alanları
Yüksek Hassasiyetli CNC İşleme Merkezleri
GDZ120X103-6FIN iş mili motoru, metal, ahşap, plastik ve kompozit malzemelerin frezelenmesi, delinmesi ve şekillendirilmesi gereken CNC işleme merkezlerinde ideal bir çözümdür. Yüksek devir ve güç kapasitesi sayesinde zorlu malzemelerde dahi pürüzsüz yüzey kalitesi ve boyutsal hassasiyet sağlar. Otomotiv, havacılık ve genel makine imalatı sektörlerinde prototiplemeden seri üretime kadar geniş bir yelpazede kullanılabilir.
Kalıpçılık ve Detaylı Gravür Uygulamaları
Bu iş mili motoru, karmaşık yüzey geometrileri ve ince detaylar gerektiren kalıp imalatı ve gravür işlemlerinde üstün performans sergiler. Yüksek rijitlikteki ER32 pens sistemi ve açısal temaslı rulmanlar, mikro gravürden büyük kalıp boşaltmaya kadar her türlü hassas operasyonda takım sapmasını minimize ederek mükemmel sonuçlar elde edilmesini sağlar. Özellikle kuyumculuk, medikal ve özel parça imalatı gibi sektörlerde tercih edilir.
Operasyonel Avantajlar
Yüksek Verimlilik
6 kW güç ve 18000 RPM'lik geniş devir aralığı, daha hızlı malzeme kaldırma oranları ve optimize edilmiş kesme parametreleri sunar. Bu sayede üretim çevrim süreleri kısalır, enerji verimliliği artar ve toplam operasyonel maliyetler düşürülür.
Uzun Kullanım Ömrü
Açısal temaslı bilyalı rulmanlar ve robust motor yapısı, yüksek radyal ve eksenel yüklere karşı üstün dayanıklılık sağlar. Hava soğutmalı sistem ile birlikte motorun aşırı ısınması önlenerek, uzun yıllar boyunca kesintisiz ve güvenilir çalışma performansı garanti edilir.
Kolay Entegrasyon

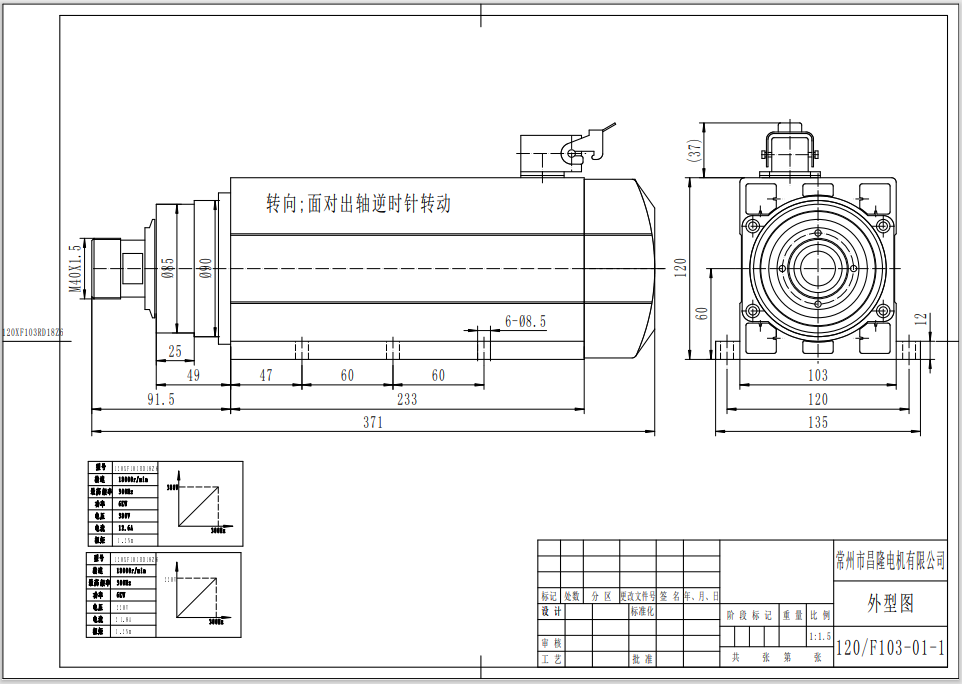

Kompakt fiziksel boyutları (120 mm çap, 103 mm uzunluk) ve endüstriyel standartlara uygun bağlantıları sayesinde, GDZ120X103-6FIN mevcut veya yeni tasarlanmış CNC sistemlerine hızlı ve sorunsuz bir şekilde entegre edilebilir, kurulum süresini ve maliyetini azaltır.
Birlikte Kullanilabilecek Urunler
GDZ120X103-6FIN 380V ER32 İş Mili Motoru Hakkında Merak Edilenler ve Teknik Detaylar
Bu iş mili motoru 380V besleme gerilimi ile çalışır. 6 kW gücünde ve 12.6A akım çeken bir motor olduğu için, VFD seçerken en az 6 kW gücünde, 380V giriş/çıkışlı ve 0-400 Hz frekans aralığını destekleyen bir model tercih etmelisiniz. Aşırı akım koruması ve vektör kontrol özellikleri olan sürücüler performansı artırır.
GDZ120X103-6FIN modeli hava soğutmalı bir iş milidir. Aşırı ısınma genellikle yetersiz hava akışından, uzun süreli yüksek yüklü çalışmadan veya çevresel faktörlerden (ortam sıcaklığı) kaynaklanabilir. Motorun etrafında yeterli boşluk olduğundan ve soğutma kanallarının tozla tıkanmadığından emin olun. Gerekirse ek havalandırma sağlayarak ortam sıcaklığını düşürmek faydalı olacaktır.
GDZ120X103-6FIN iş mili motorunuz maksimum 12.6 A akım çeker. 380V trifaze bir sistem için, güç kablosunun kesitini motorun çektiği akıma, kablonun uzunluğuna ve ortam sıcaklığına göre belirlemelisiniz. Genellikle 3x2.5 mm² veya 4x2.5 mm² (topraklı) kesitli bakır kablo bu güç seviyesi için yeterli olacaktır, ancak uzun mesafelerde gerilim düşümünü engellemek için daha kalın kesitler düşünülebilir. Topraklama bağlantısının sağlam olduğundan emin olun.
ER32 pens çapı, iş miline takılacak pensin tipini belirtir. ER32 pensler, genellikle 2 mm'den 20 mm'ye kadar değişen çaplarda takımları sıkıca tutabilen standart bir pens sistemidir. Bu sayede frezeleme, delme ve gravür gibi çeşitli işlemlerde geniş bir takım yelpazesini kullanabilirsiniz. Doğru pens ve pens somunu kombinasyonu önemlidir.
6 kW gücündeki GDZ120X103-6FIN motor, yüksek hızlarda (0-18000 RPM) çalışmak üzere tasarlanmıştır. Tork değeri, motorun devir hızına göre değişiklik gösterir; düşük devirlerde daha yüksek kesme kuvveti, yüksek devirlerde ise daha hızlı malzeme kaldırma kapasitesi sunar. Sert malzemelerin işlenmesinde, özellikle yüksek devir ve uygun takım seçimiyle yüksek performans sağlar. Detaylı tork eğrileri için sürücü ayarları ve motor karakteristikleri incelenmelidir.
GDZ120X103-6FIN gibi endüstriyel 380V, 6 kW bir iş mili motorunu doğrudan Arduino veya Raspberry Pi gibi düşük voltajlı mikrodenetleyici kartlarla süremezsiniz. Bu motor, özel bir VFD (Frekans İnvertörü) ile kontrol edilir. Arduino veya Raspberry Pi, VFD'ye RS485 veya analog sinyal (0-10V) gibi endüstriyel standartlarla hız komutu gönderebilir, ancak güç elektroniği VFD tarafından sağlanır. Kontrol kartınızın VFD ile iletişim kurabilecek arayüzlere sahip olması gerekir.
Anormal sesler genellikle rulman sorunlarının ilk belirtisidir. GDZ120X103-6FIN iş mili motoru, yüksek hız ve hassasiyet için tasarlanmış Açısal Temaslı Bilyalı Rulmanlar kullanır. Eğer motordan gıcırtı, sürtünme veya homurtu gibi sesler geliyorsa, rulmanların ömrünün sonuna geldiği veya hasar gördüğü anlamına gelebilir. Bu durumda motorun durdurulup kontrol edilmesi ve gerekirse rulmanların yetkili servis tarafından değiştirilmesi önemlidir.
İş mili motorunun ve VFD'nin doğru şekilde topraklanması hayati öneme sahiptir. GDZ120X103-6FIN motorunuzu ve VFD'nizi elektrik panosundaki ana topraklama hattına bağlamalısınız. İyi bir topraklama, elektrik çarpması riskini azaltır, elektromanyetik paraziti (EMI) minimize eder ve elektronik bileşenlerin korunmasına yardımcı olur. Topraklama kesitinin güç kablosu kesitine uygun veya daha büyük olduğundan emin olun.
GDZ120X103-6FIN iş mili motorunun devir hızı, bağlı olduğu VFD (Frekans İnvertörü) üzerinden ayarlanır. VFD'nin temel ayarları arasında maksimum frekans (bu model için 400 Hz), motor nominal frekansı, motor nominal gerilimi (380V), motor nominal akımı (12.6A) ve hızlanma/yavaşlama süreleri bulunur. Kontrol sinyali genellikle 0-10V analog sinyal veya RS485 gibi dijital bir protokolle CNC kontrol kartından VFD'ye gelir. VFD'nizin kullanım kılavuzundaki motor parametrelerini doğru girdiğinizden emin olun.
Mermak CNC olarak GDZ120X103-6FIN iş mili motorları için standart garanti koşullarımızı sunmaktayız. Garanti süresi ve detayları, ürünle birlikte verilen garanti belgesinde belirtilmiştir. Genellikle üretim hatalarına ve malzeme kusurlarına karşı koruma sağlar. Kullanıcı hatası, yanlış montaj veya uygunsuz kullanım sonucu oluşan arızalar garanti kapsamı dışındadır. Detaylı bilgi için garanti belgesini inceleyebilir veya teknik servisimizle iletişime geçebilirsiniz.
GDZ120X103-6FIN iş mili motoru için yedek parça temini konusunda Mermak CNC olarak destek sağlamaktayız. Motorun uzun ömürlü kullanımı için kritik olan rulmanlar ve soğutma fanı gibi parçalar stoklarımızda veya tedarik zincirimizde mevcuttur. Orijinal veya uyumlu yedek parçalarla motorunuzun performansını korumanız için yardımcı olabiliriz. Yedek parça talepleriniz için teknik servis departmanımızla iletişime geçebilirsiniz.
İş milinizde bir sorun yaşamanız durumunda Mermak CNC teknik servisimiz size yardımcı olacaktır. Arıza bildirimi sonrasında, ilk olarak telefon veya e-posta yoluyla uzaktan destek sağlanır. Sorun uzaktan çözülemezse, iş milinin servis merkezimize gönderilmesi gerekebilir. Servisimizde uzman teknisyenlerimiz tarafından detaylı arıza tespiti yapılır, size onarım maliyeti ve süresi hakkında bilgi verilir. Onayınız sonrası gerekli onarım ve testler yapılarak ürününüz size teslim edilir.
GDZ120X103-6FIN iş milinizin ömrünü uzatmak için düzenli bakım ve doğru kullanım çok önemlidir. Öncelikle, yeterli hava akışını sağlamak için soğutma kanallarını düzenli olarak temiz tutun ve motorun aşırı ısınmasını önleyin. Doğru montaj ve titreşimi engellemek, rulman ömrünü doğrudan etkiler. Ayrıca, pens ve pens somunu temizliğini yaparak takımın doğru sıkıldığından emin olun. Elektrik bağlantılarının gevşek olmadığından ve VFD ayarlarının doğru yapıldığından emin olmak da motorun sağlıklı çalışmasını sağlar.
Teknik Özelliklerini Detaylıca Anlatalım .. ! Nerelerde Kullanılır ? Nasıl Çalışır ?
6 kw 18000 Rpm spindle-motor" target="_blank" style="color:#F39C12;text-decoration:underline;">Spindle Motor ER32 teknik detayları
GDZ spindle motor kullanım alanları
GDZ120X103-6FIN çalışma prensibi
GDZ120X103-6FIN nerelerde kullanılır

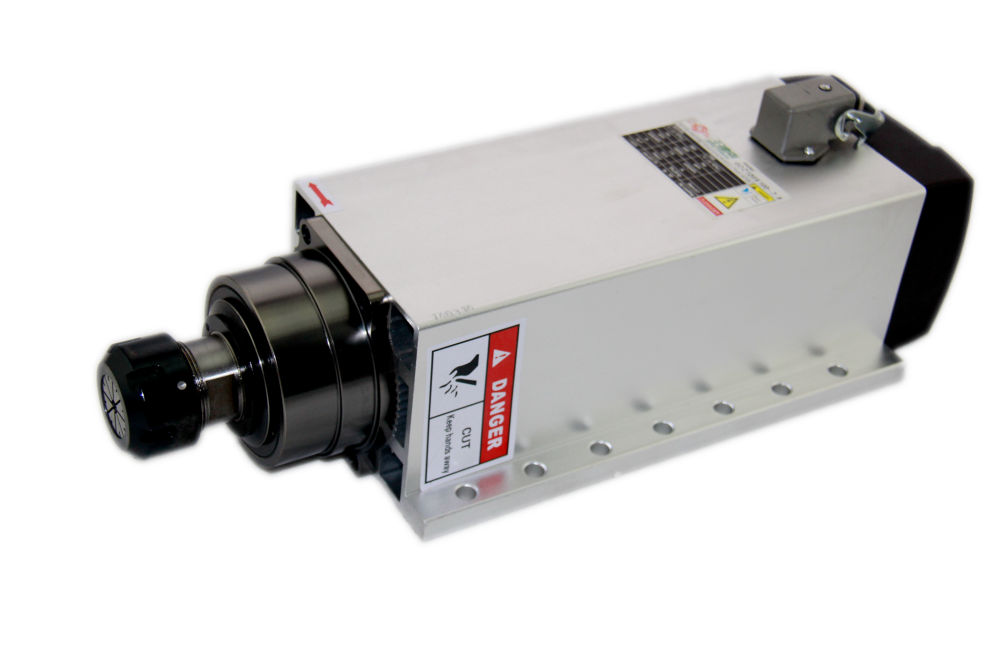

Cihaz: 6 kW 18000 Rpm Spindle Motor ER32 (Model: GDZ120X103-6FIN 380V ER32)
TEKNİK ÖZELLİKLER
- Güç: 6 kW
- Gerilim: 380V
- Frekans: 0-400 Hz
- Akım: 12.6 A
- Devir Hızı: 0-18000 RPM (ayarlanabilir)
- Soğutma Tipi: Hava soğutmalı
- Rulman Tipi: Açısal temaslı bilyalı rulmanlar
- Pens Çapı: ER32
- Gövde Ölçüleri: 120 mm çap x 103 mm uzunluk
- Ağırlık: 16 kg
YAPISAL AVANTAJLAR
- Yüksek güç çıkışı ile sert malzemelerde dahi yüksek performans sağlar.
- 0-18000 RPM arası geniş hız aralığı, farklı işleme gereksinimlerine uyum sağlar.
- Hava soğutmalı yapı, motorun aşırı ısınmasını önler ve uzun süreli kullanımda kararlı performans sunar.
- Açısal temaslı bilyalı rulmanlar, yüksek hızda uzun ömür ve düşük bakım ihtiyacı sağlar.
- Kompakt tasarım sayesinde montajı kolaydır ve yerden tasarruf sağlar.
KULLANIM ALANLARI
- CNC freze makineleri
- CNC delme makineleri
- Gravür makineleri
- Ahşap işleme makineleri
- Metal işleme makineleri
- Plastik işleme makineleri
- Prototip üretimi ve endüstriyel seri üretim uygulamaları
NASIL ÇALIŞIR?
- Spindle motor, CNC makinesinin ana iş mili olarak görev yapar. Takım tutucuya (ER32 pens) uygun takımlar bağlanır ve motorun yüksek devirde dönmesiyle kesme, delme, frezeleme veya gravür işlemleri gerçekleştirilir.
- Hız, CNC kontrol ünitesi veya sürücü inverter üzerinden ayarlanır.
- Hava soğutmalı olduğu için üzerinde bulunan fan ve hava kanalları ile motorun soğutulması sağlanır.
- Elektrik bağlantısı ve montajı sırasında, motorun doğru fazda ve güvenli şekilde bağlanması gerekir.
- Titreşim ve yanlış hizalama motorun performansını olumsuz etkileyebileceğinden, montajda düzgün sabitleme yapılmalıdır.
- Hızlı ve hassas işleme kabiliyeti sayesinde üretim süreçlerinde zaman ve maliyet avantajı sağlar.
KULLANIMDA DİKKAT EDİLMESİ GEREKENLER
- Yeterli hava akışı ve havalandırma sağlanmalı, fan ve hava kanalları temiz tutulmalıdır.
- Düzenli bakım yapılmalı, rulmanlar kontrol edilmelidir.
- Uyumlu ve kaliteli takım uçları kullanılmalıdır.
- Hız kontrolü doğru yapılmalı, maksimum devir aşılmamalıdır.
- Elektrik bağlantıları yetkili kişilerce ve güvenli şekilde yapılmalıdır.
