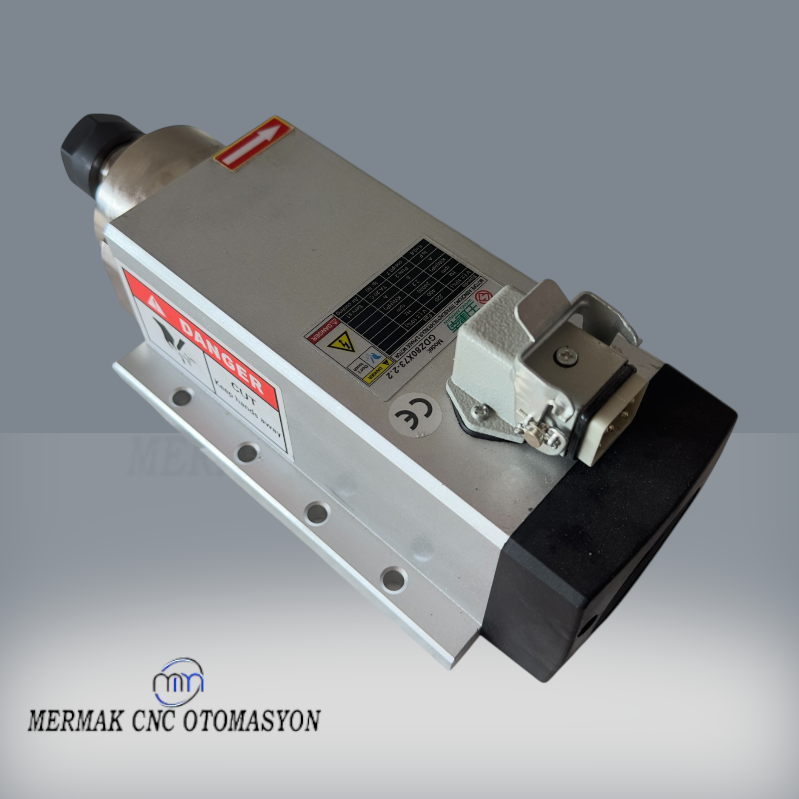

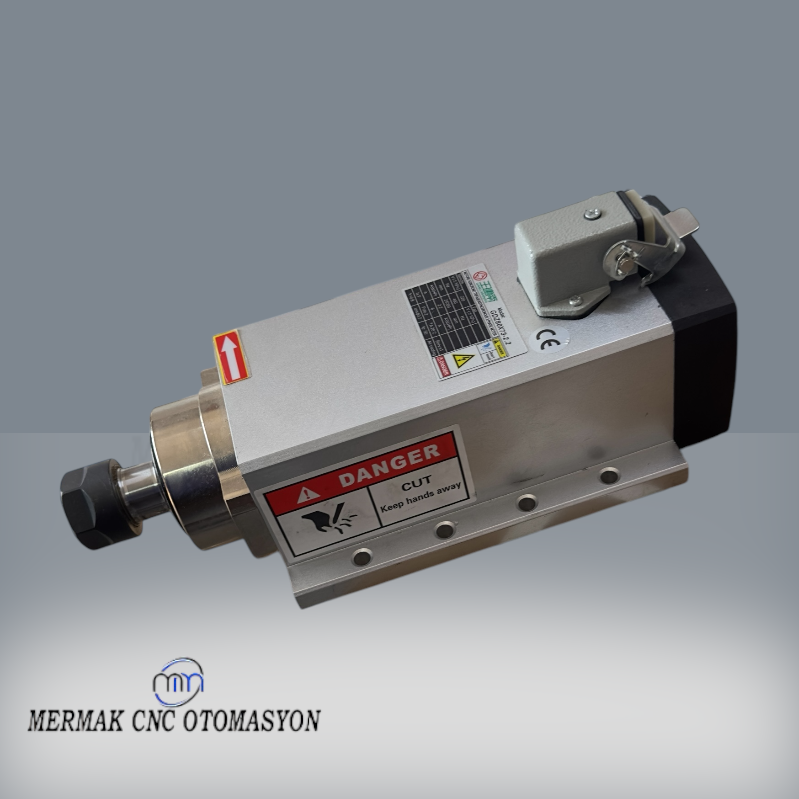

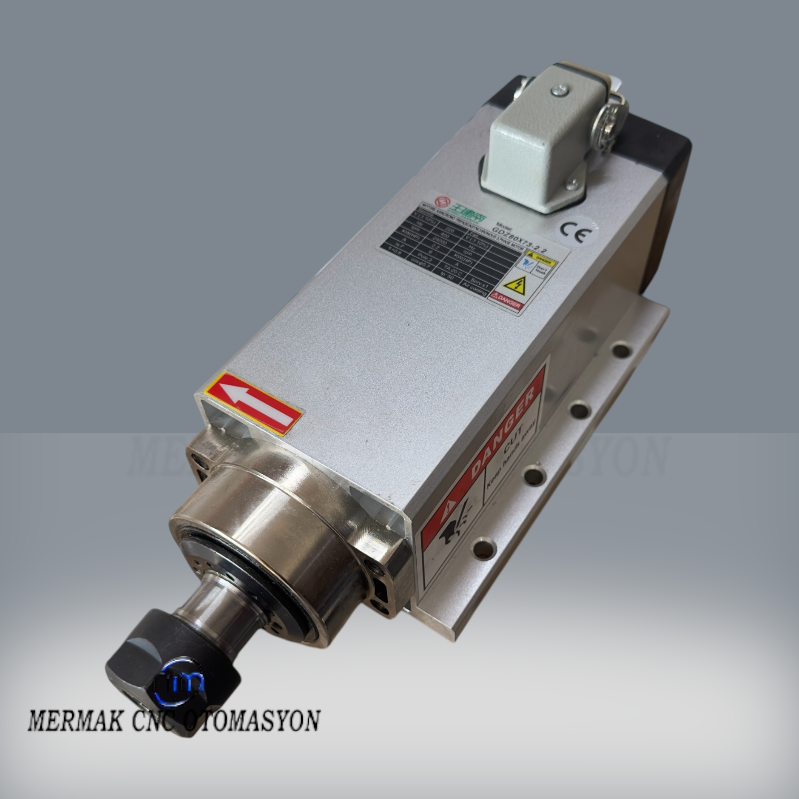

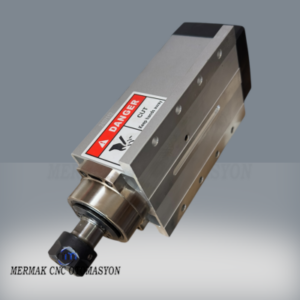

2.2 kW 24000 RPM ER20 İş Mili Motoru: Yüksek Performanslı ve Hassas İşleme Çözümü GDZ80X73-2.2
Mermak CNC Teknoloji Market olarak, endüstriyel otomasyon ve hassas işleme uygulamalarınız için tasarlanmış GDZ80X73-2.2 model 2.2 kW 24000 RPM ER20 İş Mili Motorunu sunmaktan gurur duyarız. Bu iş mili motoru, CNC (Bilgisayarlı Sayısal Kontrol) makinelerinde frezeleme, delme, gravür ve kesme gibi çeşitli işlemler için üstün performans ve güvenilirlik sağlamak üzere özel olarak geliştirilmiştir. Kompakt 80 mm çapında gövdesi ve 2.2 kW'lık etkileyici güç çıkışı ile hem küçük ölçekli atölyeler hem de orta ölçekli üretim tesisleri için ideal bir çözüm sunar. 220V tek fazlı besleme gerilimi sayesinde geniş bir kullanım alanı bulurken, 0-24000 RPM arasındaki geniş devir hızı aralığı, farklı malzeme türleri ve işleme gereksinimleri için esneklik ve hassasiyet sunar. Bu motor, özellikle ahşap, plastik, alüminyum ve kompozit malzemeler gibi çeşitli materyallerin işlenmesinde yüksek verimlilik ve kaliteli yüzey bitişi elde etmenizi sağlar. Mühendislik prensipleri doğrultusunda tasarlanmış olan GDZ80X73-2.2, uzun ömürlü ve kararlı çalışma performansıyla yatırımınızın karşılığını fazlasıyla verecektir.
Öne Çıkan Mühendislik Avantajları
- Yüksek Güç ve Verimlilik: 2.2 kW (2200 Watt) sürekli güç çıkışı, sert malzemelerin işlenmesinde dahi kesintisiz ve yüksek performanslı operasyonlar sağlar. Bu güç, özellikle yoğun üretim ortamlarında kritik öneme sahiptir.
- Geniş Devir Hızı Aralığı: 0-24000 RPM arasında ayarlanabilen devir hızı, farklı kesici takım çapları ve malzeme sertliklerine göre optimum işleme koşullarını belirlemenize olanak tanır. Yüksek devirler hassas gravür ve ince detay işleri için idealdir.
- Etkin Hava Soğutma Sistemi: Entegre hava soğutma mekanizması, motorun uzun süreli ve yüksek devirli çalışmalarda dahi aşırı ısınmasını engelleyerek termal stresi minimize eder ve motor ömrünü uzatır. Bu, harici bir soğutma pompası ve radyatör ihtiyacını ortadan kaldırır, kurulumu basitleştirir.
- Dayanıklı Rulman Yapısı: Yüksek hassasiyetli açısal temaslı bilyalı rulmanlar, radyal ve eksenel yükleri etkin bir şekilde taşıyarak iş mili titreşimini azaltır ve takım ömrünü artırır. Bu rulmanlar, 4.7 kg ağırlığındaki bu motorun kararlı çalışmasına katkıda bulunur.
- ER20 Pens Sistemi: Endüstri standardı ER20 pens sistemi, geniş bir takım çapı yelpazesini (genellikle 1 mm'den 13 mm'ye kadar) destekleyerek farklı işleme ihtiyaçlarınıza esnek çözümler sunar. Hızlı ve güvenilir takım değişimi imkanı sağlar.
- Kompakt ve Hafif Tasarım: 80 mm çapında ve 73 mm uzunluğundaki kompakt gövde boyutları ile 4.7 kg ağırlığı, motorun küçük ve orta ölçekli CNC makinelerine kolay entegrasyonunu sağlar. Bu tasarım, makine tasarımında yer tasarrufu ve dinamik performans avantajları sunar.
- 220V Tek Fazlı Çalışma: Standart 220V elektrik şebekesi ile uyumlu olması, motorun endüstriyel ve ev tipi atölyelerde kolayca kullanılabilmesini sağlar, ek bir güç dönüştürücü ihtiyacını ortadan kaldırır.

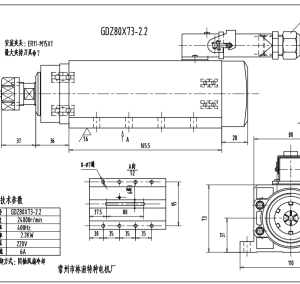

Teknik Özet: GDZ80X73-2.2 220V ER20 İş Mili

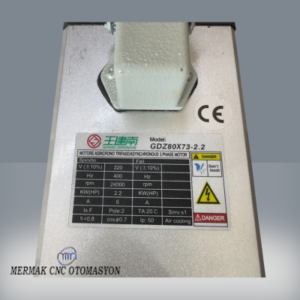

GDZ80X73-2.2 model kodlu bu iş mili motoru, 2.2 kW gücü ve 0-24000 RPM maksimum devir hızı ile dikkat çekmektedir. 220V AC besleme gerilimi ile çalışan bu motor, 6 Amper nominal akım çekmektedir. ER20 pens sistemi sayesinde geniş takım uyumluluğu sunarken, hava soğutmalı yapısı ile sürekli ve kararlı çalışma koşullarını garanti eder. 80 mm çapında ve 73 mm gövde uzunluğundaki bu ünite, 4.7 kg ağırlığıyla montaj kolaylığı sağlar. Detaylı teknik parametreler aşağıda sunulmuştur.
Detaylı Teknik Parametre Tablosu
Model Numarası
GDZ80X73-2.2
Ürünün benzersiz tanımlayıcı model kodu.
Güç
2.2 kW
Motorun nominal güç çıkışı (2200 Watt). Yüksek işleme kapasitesini belirtir.
Gerilim
220V AC
Motorun çalışması için gerekli nominal besleme gerilimi (Tek Fazlı).
Frekans
0-400 Hz
Vektör kontrol sürücüsü (VFD) ile ayarlanabilir frekans aralığı.
Akım
6 A
Motorun nominal çalışma akımı. VFD seçimi için önemlidir.
Devir Hızı
0-24000 RPM
Ayarlanabilir devir hızı aralığı. Maksimum devir, yüksek hassasiyetli işler için kritiktir.
Soğutma Tipi
Hava Soğutmalı
Entegre fan ile sağlanan soğutma yöntemi. Basit kurulum ve bakım avantajı sunar.
Rulman Tipi
Açısal Temaslı Bilyalı
Yüksek devir ve yükler altında kararlı çalışma sağlayan hassas rulman yapısı. (Genellikle P4 sınıfı)
Pens Çapı Standardı
ER20
Endüstriyel standart pens tipi. Geniş takım tutma kapasitesi (1-13 mm).
Gövde Çapı
80 mm
Motorun dış çapı. Montaj kelepçesi seçimi için kritik ölçü.
Gövde Uzunluğu
73 mm
Motorun toplam gövde uzunluğu (pens hariç). Makine tasarımında yerleşim için önemlidir.
Ağırlık
4.7 kg
Motorun net ağırlığı. Hareketli eksenlerin dinamik performansı ve taşıma kapasitesi için önemlidir.
Gövde Malzemesi
Alüminyum Alaşım
Hafiflik, yüksek mukavemet ve etkin ısı dağıtımı sağlar.
Endüstriyel Uygulama Alanları
GDZ80X73-2.2 2.2 kW İş Mili Motoru, geniş teknik özellikleri sayesinde birçok farklı endüstriyel alanda yüksek verimlilikle kullanılabilir. Özellikle 24000 RPM gibi yüksek devir kabiliyeti, ince detay ve hassas yüzey işleme gerektiren uygulamalarda öne çıkar.
- Ahşap İşleme Endüstrisi: MDF, sunta, masif ahşap ve kontrplak gibi malzemelerin kesimi, frezelemesi ve gravürlenmesi. Mobilya üretimi, kapı paneli işleme.
- Plastik ve Akrilik İşleme: Akrilik levhalar, PVC, polikarbonat gibi plastik bazlı malzemelerin hassas kesimi ve şekillendirilmesi. Reklam panoları, makine koruyucuları imalatı.
- Hafif Metal İşleme: Alüminyum, pirinç ve diğer alaşımların yüksek devirde işlenmesi, delme ve frezeleme operasyonları. Özellikle küçük parçaların seri üretiminde.
- Kompozit Malzeme İşleme: Karbon fiber, fiberglas gibi kompozit malzemelerin kesimi ve şekillendirilmesi. Otomotiv ve havacılık prototipleme uygulamaları.
- Reklam ve Tabela Endüstrisi: 3D harf kesimi, logo gravürü, pleksi ve dekota gibi malzemelerin işlenmesi.
- Prototipleme ve Model Yapımı: Kalıpçılık ve model yapımında yüksek hassasiyet gerektiren detay işleri.
- Elektronik Kart İmalatı (PCB): Baskılı devre kartlarının (PCB) delinmesi ve kesilmesi gibi hassas uygulamalar.
Montaj ve Kullanım Önerileri (Mühendislik Yaklaşımı)
- VFD (Sürücü) Seçimi: 2.2 kW gücündeki bu iş mili motorunu tam verimle ve güvenli bir şekilde çalıştırmak için mutlaka uygun güçte (en az 2.2 kW, tercihen bir üst güç sınıfı) ve 400 Hz çıkış frekansını destekleyen bir Vektör Kontrol Sürücüsü (VFD) kullanmalısınız. VFD parametrelerinin doğru ayarlanması, motorun ömrü ve performansı için kritik öneme sahiptir.
- Elektriksel Bağlantı ve Topraklama: Motorun 220V besleme gerilimi ile çalışması için doğru faz ve nötr bağlantıları yapılmalı, ayrıca mutlaka etkin bir topraklama hattı bağlanmalıdır. Bu, hem motorun korunması hem de operatör güvenliği için temel bir gerekliliktir. Gürültü ve paraziti minimize etmek için blendajlı kablo kullanılması önerilir.
- Montaj ve Balanslama: İş mili motorunun makineye montajı sırasında, titreşimi en aza indirmek ve rulman ömrünü maksimize etmek için sıkı ve dengeli bir kelepçeleme sağlanmalıdır. Motorun eksenel kaçıklık olmadan montajı, işleme hassasiyetini doğrudan etkiler.

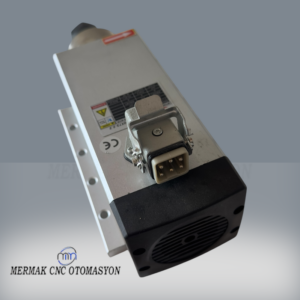

- Soğutma Hava Akışı: Hava soğutmalı GDZ80X73-2.2 motorun fan giriş ve çıkış deliklerinin serbest olduğundan ve yeterli hava akışı sağlandığından emin olun. Bu alanların toz, talaş veya diğer engellerle kapanması, motorun aşırı ısınmasına ve performans kaybına yol açabilir.
- Pens ve Takım Seçimi: ER20 pens ve kullanılacak kesici takımların yüksek kalitede ve doğru boyutlarda olması, işleme hassasiyeti ve takım ömrü açısından önemlidir. Pensin ve takımın düzgünce sıkıldığından emin olun.
- Periyodik Bakım: Motorun düzenli olarak dış temizliği yapılmalı, özellikle soğutma kanallarındaki toz birikintileri temizlenmelidir. Rulmanlarda anormal ses veya ısınma belirtileri gözlemlendiğinde, yetkili servis ile iletişime geçilmelidir.
Mermak Teknik Uzman Notu
"GDZ80X73-2.2 kodlu bu 2.2 kW hava soğutmalı iş mili motoru, CNC uygulamalarında yüksek devir ve hassasiyet arayan profesyoneller için tasarlanmış bir çözümdür. Özellikle 24000 RPM maksimum devir hızı, ince detay işçiliklerinde ve küçük çaplı kesici takımlarla çalışırken mükemmel yüzey kalitesi elde etmenizi sağlar. 220V çalışma gerilimi, standart elektrik altyapısına uyum sağlayarak kurulum esnekliği sunar. Ancak unutulmamalıdır ki, motorun tam potansiyelini kullanabilmek ve uzun ömürlü bir çalışma sağlamak için doğru güçte ve parametreleri doğru ayarlanmış bir VFD ile eşleştirilmesi hayati öneme sahiptir. ER20 pens sistemi, geniş takım seçenekleriyle farklı işleme ihtiyaçlarınıza yanıt verirken, açısal temaslı rulmanlar ve etkin hava soğutma, motorun stabil ve güvenilir çalışmasını destekler. Bu iş mili, özellikle ahşap, plastik ve alüminyum gibi malzemelerde yüksek verimlilik arayan kullanıcılar için güçlü ve ekonomik bir tercih olacaktır. Kurulum ve kullanım esnasında üretici talimatlarına ve temel elektrik güvenlik prensiplerine mutlak suretle uyulmalıdır."
Daha detaylı bilgi için ürün içinde bulunan "Hızlı Teknik Soru Sor" butonunu tıklayarak anında cevap alabilirsiniz.
Mermak Teknik Konularda her zaman Yanınızdadır!
