Kısa ve Net Cevap (K10-2S02R2G):
Start kaynağı F0.03, hız referans kaynağı F0.02 parametresi ile seçilir.
---
Detaylı Açıklama:
K10-2S02R2G inverterde start (çalıştırma) komutu ve hız (frekans) referans kaynağı aşağıdaki parametrelerle belirlenir:
| Parametre | Adı | Açıklama | Tipik Değerler | Varsayılan |
|---|
| F0.02 | Frekans Referans Kaynağı | Hız bilgisinin (frekans) nereden alınacağını seçer. | 0: Panel, 1: Analog giriş, 2: RS-485, 3: Dijital giriş (UP/DOWN), 4: Kombinasyon | 0 |
| F0.03 | Çalışma Komutu Kaynağı | Start/Stop komutunun nereden alınacağını seçer. | 0: Panel, 1: Terminal (dijital giriş), 2: RS-485 (haberleşme) | 0 |
Kullanım Adımları:
1.
Start Kaynağı Ayarı (F0.03): - Panelden kontrol için: F0.03 = 0
- Terminal (dijital giriş) ile kontrol için: F0.03 = 1
- Haberleşme (Modbus/RS-485) ile kontrol için: F0.03 = 2
2.
Hız Referans Kaynağı Ayarı (F0.02): - Panel üzerindeki potansiyometre/tuş takımı: F0.02 = 0
- Harici analog giriş (0-10V/4-20mA): F0.02 = 1
- RS-485 üzerinden: F0.02 = 2
- Dijital girişlerle UP/DOWN: F0.02 = 3
- Kombinasyon modları: F0.02 = 4
3. Ayarları yaptıktan sonra inverteri test edin ve seçtiğiniz kaynaktan komut/hız bilgisinin geldiğinden emin olun.
Not:
Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol ediniz.
Motorun Dönüş Hızı Neden Ters Yönde Olabilir?
▼
?
Çalışma yönü F0.12 ile tersine ayarlanmış olabilir veya çıkış faz kaybından kaynaklanan yön belirsizliği olabilir; motor kablolarını kontrol edin48.
Analog Giriş Voltajının (aı) Alt Limiti Nasıl Ayarlanır?
▼
?
F2.00 (AI input lower limit voltage) parametresi 0.00{V} ile F2.01 arasındaki bir değere ayarlanır47.
İnvertörün Maksimum Çıkış Gerilimi Nedir?
▼
?
2{T} serisi (220V) için maksimum çıkış gerilimi 0 220{V}'dur46.
Motorun Hızlanması Sırasında Overvoltage (aşırı Voltaj) Koruması Devreye Girerse Ne Yapılmalıdır?
▼
?
Aşırı voltaj koruması devreye girdiğinde, otomatik olarak yavaşlama süresi artırılır. Kullanıcı manuel olarak yavaşlama süresini (F0.11) artırmalıdır45454545.
Analog Çıkış (ao) İle Hangi Değerleri İzleyebilirim?
▼
?
F2.10 (AO analog output terminal function selection) ile çıkış frekansı, çıkış akımı, motor hızı, çıkış voltajı veya AI analog giriş gibi 5 farklı fonksiyon arasından seçim yapılabilir44.
İnvertörde Bir Arıza Olduğunda Otomatik Sıfırlama (automatic Reset) Yapılabilir Mi?
▼
?
Evet, F4.08 (Fault automatic reset times) parametresi ile sıfırlama sayısı (0: Manuel, 10: Sınırsız) ve F4.09 (Fault automatic reset interval time) ile sıfırlama aralığı (0.5{s} 25.0{s}) ayarlanır43.
Torque Control Modunda Tork Yükselme (rise) Ve Düşme (drop) Süreleri Nasıl Ayarlanır?
▼
?
Tork yükselme süresi F4.35 (Torque rise time), tork düşme süresi F4.36 (Torque drop time) ile 0.00{s} 10.00{s} aralığında ayarlanır42.
Motor Hızlanması Sırasında Akım Sınırlama (current Limit) Özelliği Nasıl Ayarlanır?
▼
?
Hızlanma sırasında akım sınırlama faktörü F5.05 (Acceleration current limit factor) ile ayarlanır (0: Kapalı, 1 99: Faktör değeri)41.
İnvertörde 'rs485 Communication Failure' (e 485) Hatası Alırsam Ne Yapmalıyım?
▼
?
Baud hızı (F6.01) kontrol edilmeli, iletişim bağlantısı blendajlı olmalı ve iletişim zaman aşımı (F6.02) ayarlanmalıdır40.
Motor Aşırı Yük Koruma Katsayısı (f5.01) Neye Göre Ayarlanır?
▼
?
F5.01 (Motor overload protection coefficient), motorun nominal akımının invertörün nominal çıkış akımına yüzdesini ayarlayan parametredir. \%30 110\% arasında ayarlanabilir39.
İnvertördeki Tüm Hata Kayıtlarını (fault Records) Nasıl Temizleyebilirim?
▼
?
F8.05 (Parameter initialization) parametresi 2 (Clear fault records) olarak ayarlanarak arıza kayıtları (d-19 d-24) temizlenebilir37. İşlem tamamlandıktan sonra bu parametre otomatik olarak 0'a döner38.
Kısa Bir Elektrik Kesintisinde (anlık Güç Kaybı) İnvertörün Çalışmaya Devam Etmesi Sağlanabilir Mi?
▼
?
Evet, F5.19 (Instantaneous power failure frequency reduction coefficient) ve F5.20 (Momentary power down frequency reduction point) parametreleri ile anlık güç kaybında frekans düşüşü ayarlanarak invertörün en uzun süre çalışması sağlanabilir363636.
Analog Çıkış (ao) Sinyalini Gürültüden Korumak İçin Ne Yapılmalıdır?
▼
?
Gerekirse harici kontrol hatları blendajlı hatlar (shielded lines) ile döşenmeli ve ana devre kablolarından uzağa yerleştirilmelidir35.
Rs485 Modbus İle İnvertörün Durumunu (d-26) Nasıl Okuyabilirim?
▼
?
İnvertör durumunu (koşu/duruş, limitler vb.) okumak için 2115{H} adresinden okuma fonksiyon kodu (03{H} veya 04{H}) kullanılır. Bu adres, d-26 (
Inverter status) izleme parametresine karşılık gelir343434343434343434.
Gravür Makinesi Modu (engraving Machine Mode) Nasıl Aktifleştirilir?
▼
?
F0.00 (Function macro definition) parametresi 4 olarak ayarlanarak gravür makinesi modu makro ayarları otomatik olarak yüklenir333333333333333333.
Pıd Kontrolünde Uyku (sleep) Fonksiyonu Nasıl Etkinleştirilir?
▼
?
F3.00'ün binler basamağını 1 (normal uyku) veya 2 (rahatsız edici uyku) olarak ayarlayın31. Uykuya geçme ve uyanma eşikleri F3.10 ve F3.11 ile ayarlanır32.
Motorun Nominal Akımı (motor Rated Current) F4.02 Parametresi İle Nasıl Ayarlanır?
▼
?
Motorun üzerindeki etiketteki nominal akım değeri, F4.02 parametresine (bir ondalık basamakla) girilmelidir30.
Çalışma Sırasında Motor Hızı Dalgalanıyorsa (speed Changes) Ne Yapmalıyım?
▼
?
Frekans ayar potansiyometresinin temasını kontrol edin 28, sinyal dalgalanmasını azaltmak için F2.08 filtre süresini artırın veya dijital frekans moduna geçin29.
Vektör Kontrol Modunda Motor Parametrelerini Otomatik Olarak Nasıl Ayarlayabilirim?
▼
?
F4.16 (Motor parameter self-learning) parametresini 1 (Statik otomatik öğrenme) olarak ayarlayın. Bu, motor stator direnci (F4.17), rotor direnci (F4.18) vb. parametreleri günceller27.
Eluo' (undervoltage During Operation) Hatası Alırsam Neyi Kontrol Etmeliyim?
▼
?
Giriş voltajının anormal olup olmadığını veya dahili rölenin kapanıp kapanmadığını kontrol edin2626.
Motor Düzgün Hızlanıp Yavaşlayamıyorsa İleri Vektör Kontrole Geçiş Yapmanın Faydası Nedir?
▼
?
Yükün çok ağır olduğu veya torkun yetersiz olduğu durumlarda, ileri vektör kontrole (F0.01=3) geçiş torku iyileştirir. Motor parametrelerinin (F4.xx) gerçek değerlerle uyumlu olduğundan emin olun ve gerekirse motor parametrelerini ayarlayın25.
Motor Hızlanırken 'e0c1' (overcurrent During Accelerated Operation) Hatası Alırsam Ne Yapmalıyım?
▼
?
Hızlanma süresini (F0.10) uzatın, invertör gücünü kontrol edin (daha büyük güç seçeneği düşünün) ve V/F eğrisi/tork artışını ayarlayın24.
Analog Giriş (aı) Alt Ve Üst Limit Frekansları Nasıl Ayarlanır?
▼
?
AI girişinin alt ve üst limit gerilimleri F2.00 ve F2.01 ile ayarlanır. Bunlara karşılık gelen frekans ayarları ise F2.02 ve F2.03 ile üst limit frekansının yüzdesi olarak ayarlanır23.
Pıd Kontrolünde Sapma Sınırı (deviation Limit) Ne İşe Yarar?
▼
?
F3.07 (Deviation limit) parametresi, sistem geri besleme miktarı ile verilen miktar arasındaki sapmanın, verilen miktara oranını ayarlar (0.0 20.0\%). Geri besleme bu aralıktayken PID ayarlaması devreye girmez22.
İnvertörün Pıd Kontrolü İçin Geri Besleme Kanalını (feedback Channel) Nasıl Ayarlarım?
▼
?
F3.00 (PID function setting) parametresinin yüzler basamağı ile PID geri besleme giriş kanalı seçilir (0: AI)
Koşu Komutu Kanalını (run Command Channel) Nereden Seçebilirim?
▼
?
Koşu komutu kanalı F0.02 (Run command channel selection) ile seçilir: 0 panel, 1 terminal, 2 haberleşme kanalı
Analog Giriş Sinyalindeki Paraziti Nasıl Azaltabilirim?
▼
?
Analog giriş sinyalindeki dalgalanmayı azaltmak için F2.08 (Analog input signal filter time constant) parametresi 0.1{s} 5.0{s} aralığında artırılmalıdır1919.
Motor Yönünü Panelden Nasıl Tersine Çevirebilirim?
▼
?
Motor dönüş yönü ayarı F0.12 (Running direction setting) parametresi ile yapılır: 0 ileri, 1 geri dönüş ve 2 geri dönüş yasaktır18.
V/f Kontrolünde Motorun Düşük Hızda Torkunu Artırmak İçin Ne Yapmalıyım?
▼
?
Düşük hızda tork yetersizliği durumunda F0.14 (Torque boost) ile manuel tork artışı değeri 0.0\% 30.0\% aralığında artırılmalıdır17171717.
Hızlanma Ve Yavaşlama Sürelerini Hangi Parametrelerle Ayarlarım?
▼
?
Hızlanma süresi F0.10 (acceleration time) ile, yavaşlama süresi ise F0.11 (deceleration time) ile ayarlanır. Bu süreler 0.1{s} 999.9{s} arasında ayarlanabilir16.
Hız Ayarını Panel Potansiyometresi Yerine Harici Potansiyometreden Nasıl Yaparım?
▼
?
F0.03 (Frequency given selection) parametresi 3 (AI analog referans) olarak ayarlanır ve J4 jumper'ı PE bloğuna (Harici klavye potansiyometresi) ayarlanmalıdır151515.
Analog Giriş (aı) Jumper Ayarları Nasıl Yapılır?
▼
?
Ana kontrol kartındaki J5 jumper'ı AVI (Analog Voltage Input) bloğuna ayarlanırsa 0 10{V} gerilim sinyali (varsayılan), ACI (Analog Current Input) bloğuna ayarlanırsa 0 20{mA} akım sinyali seçilir1414.
Motor Kontrol Modunu Nasıl Seçebilirim?
▼
?
Motor kontrol metodu, F0.01 (Motor control method) fonksiyon kodu ile seçilir: 0 V/F kontrol, 2 basit vektör kontrol, 3 ileri vektör kontrol veya 4 tork kontrol13.
İnvertörün Koruma Seviyesi (protection Level) Nedir?
▼
?
İnvertörün koruma seviyesi IP20 'dir12.
Motor Kablosu İçin Önerilen Maksimum Uzunluk Nedir?
▼
?
Taşıyıcı frekans 4{KHz}'den az olduğunda motor kablosu 50{m} içinde olmalıdır10. 4{KHz}'den yüksek frekanslarda mesafe uygun şekilde azaltılmalıdır11.
Frekans Ayar Çözünürlüğü (frequency Setting Resolution) Ne Kadar Hassastır?
▼
?
Analog giriş için maksimum çıkış frekansının \%0.1'i, dijital ayarlar için ise 0.1{Hz}'dir9.
Harici Bir Frenleme Direncini Nereye Bağlamalıyım?
▼
?
Harici frenleme direncini invertörün P+ ve PB terminallerine bağlamalısınız8888.
K10 İnvertörün Montaj Boyutları (dimensions) 2.2kw İçin Nedir?
▼
?
0.4{kW} 2.2{kW} modelleri için boyutlar {W} 63{mm}, {W}1 72{mm}, {H} 142{mm}, {H}2 146{mm} ve {D} 104.5{mm} olarak belirtilmiştir7777.
İnvertörün Kontrol Metotları (control Method) Nelerdir?
▼
?
V/F kontrolü, basit vektör kontrolü, ileri vektör kontrolü (advanced vector control) ve tork kontrolü olmak üzere dört temel kontrol yöntemine sahiptir6.
İnvertörün Titreşim Ve Gürültüsünü Azaltmak İçin Bir Ayar Var Mı?
▼
?
Evet, F0.16 (Carrier frequency setting) parametresi ile taşıyıcı frekansı 2.0{KHZ} 20.0{KHZ} aralığında ayarlanarak motor gürültüsü en aza indirilebilir5555.
2.2 Kw İnvertörün Anlık Aşırı Yük Kapasitesi (peak Overload) Nedir?
▼
?
İnvertör 5 saniye boyunca nominal akımının \%180'ine kadar, 1 dakika boyunca ise \%150'sine kadar aşırı yüklenebilir4.
İnvertörün Maksimum Çıkış Frekansı Nedir? Cnc/gravür Uygulamaları İçin Yeterli Mi?
▼
?
V/F ve basit vektör kontrolünde maksimum çıkış frekansı 999.9{Hz}'e kadar çıkabilir2. Bu, yüksek hızlı gravür makinesi modu (F0.00=4) dahil birçok uygulama için uygundur333.

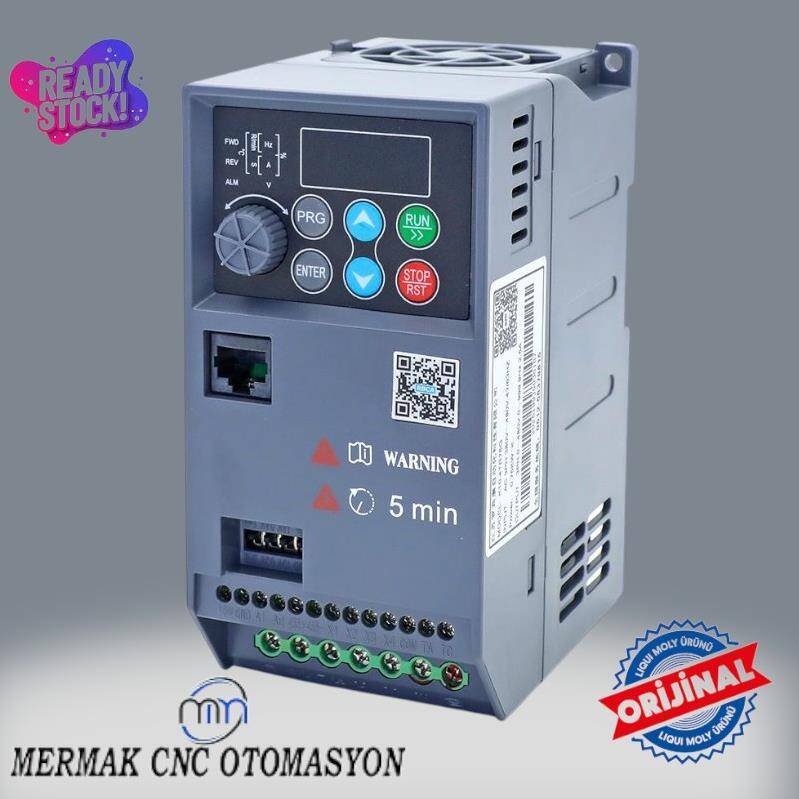

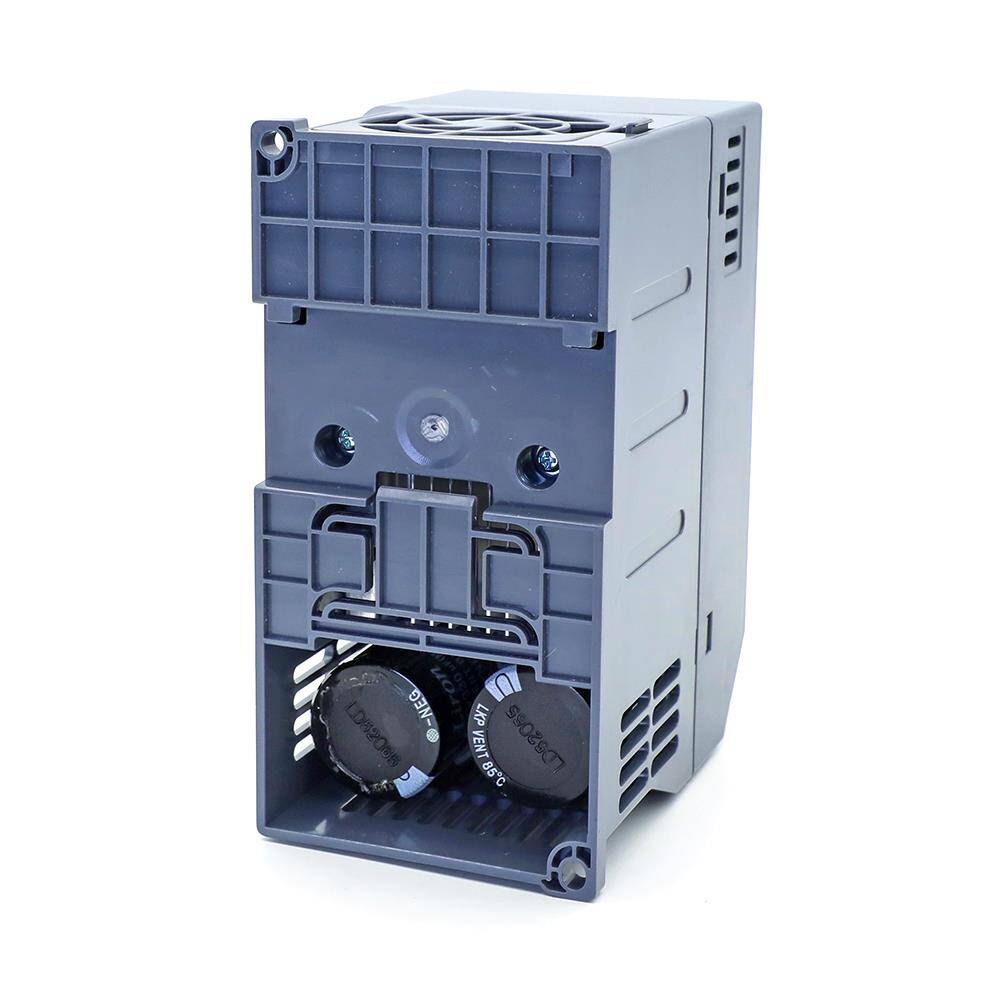

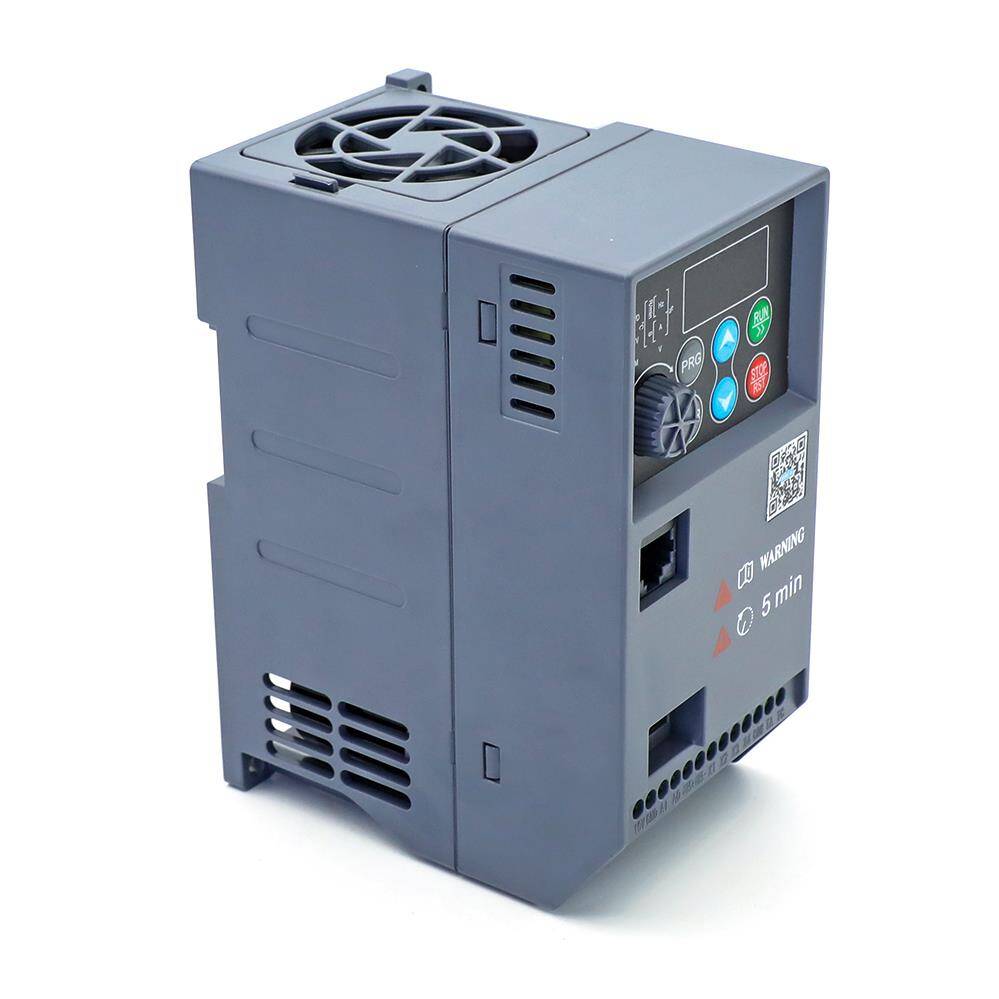

Bu 2.2 Kw İnvertör Seti, Tek Faz 220v Şebekede Çalışır Mı?
▼
?
Evet, invertör 2T serisi olup 220 (v) nominal gerilimle ve 190{V} 250{V} gerilim aralığında çalışmak üzere tasarlanmıştır1.
Yalnız Cihaz Aynı Problemi Yapıyor . Parametreleri Ayarlıyorum Herşeyi Yapıyorum .. Makina Bir Kere Çalıştı Bir Daha Çalışmadı Makinayı Aktif Ettiğimde Sürücü Error A Giriyor Lütfen Yardımcı Olur Musunuz
▼
?
K10-2S02R2G
inverter error
K10 inverter hata kodları
K10 inverter error troubleshooting
K10 inverter parametre ayarları
K10 inverter başlatma sorunları
2,2 Kw 220v Motor Sürücü İnverter K10-2S02R2G cihazınızda sürekli ERROR oluşuyorsa, öncelikle hata kodunu ekranda net olarak tespit edin ve hızlanma/yavaşlama rampalarını, motor plaka değerlerini ve bağlantıları tekrar kontrol edin. En sık nedenler: rampaların çok kısa olması, motor/şebeke bağlantı hatası, motor parametrelerinin yanlış girilmesi veya aşırı yüklenmedir. Detaylı açıklama:
1.
Hata Kodunu Görüntüleyin: K10 serisi inverterde hata oluştuğunda ekranda bir hata kodu (ör. OC, OV, OH, OL, CE gibi) belirir. Hangi hata kodunun çıktığını tespit edin, çünkü çözüm doğrudan buna bağlıdır.
2.
En Sık Karşılaşılan Hatalar ve Çözümleri: -
Aşırı Akım (OC): Rampalar çok kısa olabilir, motor kablolarında izolasyon sorunu olabilir veya motor aniden yüklenmiş olabilir. Çözüm: F1.00 (hızlanma süresi) ve F1.01 (yavaşlama süresi) parametrelerini artırın, motor kablolarını ve yükü kontrol edin.
-
Aşırı Gerilim (OV): Ani frenleme veya şebeke gerilimi yüksekliği sebep olabilir. Çözüm: Yavaşlama rampasını uzatın, şebeke voltajını kontrol edin.
-
Aşırı Isınma (OH): Motor veya inverter fazla ısınıyor olabilir. Soğutma ve havalandırmayı kontrol edin.
-
Aşırı Yük (OL): Motor kapasitesinin üzerinde yüklenme olabilir. Yükü azaltın veya motor parametrelerini doğru girin.
-
Haberleşme Hatası (CE): Harici kontrol veya haberleşme problemi olabilir.
3.
Temel Kontrol Listesi: - Motor plaka değerleri (F4.01–F4.05) doğru girildi mi?
- F0.00 makro ve F0.01 kontrol modu uygulamaya uygun mu?
- Hızlanma/yavaşlama rampaları (F1.00/F1.01) yeterince uzun mu?
- Motor ve inverter bağlantıları sıkı ve doğru mu?
- Aşırı yük, kısa devre veya topraklama problemi var mı?
4.
Adım Adım Çözüm: - Hata kodunu okuyun ve not alın.
- F1.00 ve F1.01 rampalarını en az 5-10 saniye olarak ayarlayın.
- Motor plaka değerlerini (gerilim, akım, frekans, güç) F4 grubuna eksiksiz girin.
- Bağlantıları kontrol edin, gevşeklik veya kısa devre olmadığından emin olun.
- Yükü azaltarak test edin.
- Sorun devam ederse, farklı bir motorla deneyin veya inverteri fabrika ayarlarına döndürüp tekrar kurulum yapın.
5.
Kritik Not: Hata kodu olmadan kesin teşhis yapılamaz. Ekranda çıkan hata kodunu iletirseniz, doğrudan o koda özel çözüm sunabilirim.
Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol ediniz. Kaynak: K10 Rehber.pdf, k10-user-manualpdf_22.11.2024_8e6ac1d.pdf
