? K10-4T01R5G inverter 220V giriş ile 380V çıkış kullanımı
K10-4T01R5G inverter tek faz giriş üç faz çıkış
K10-4T01R5G inverter giriş voltajı
K10-4T01R5G inverter 220V to 380V
K10-4T01R5G inverter hangi giriş voltajı ile çalışır
Kısa ve Net Cevap (Koyu Mavi):

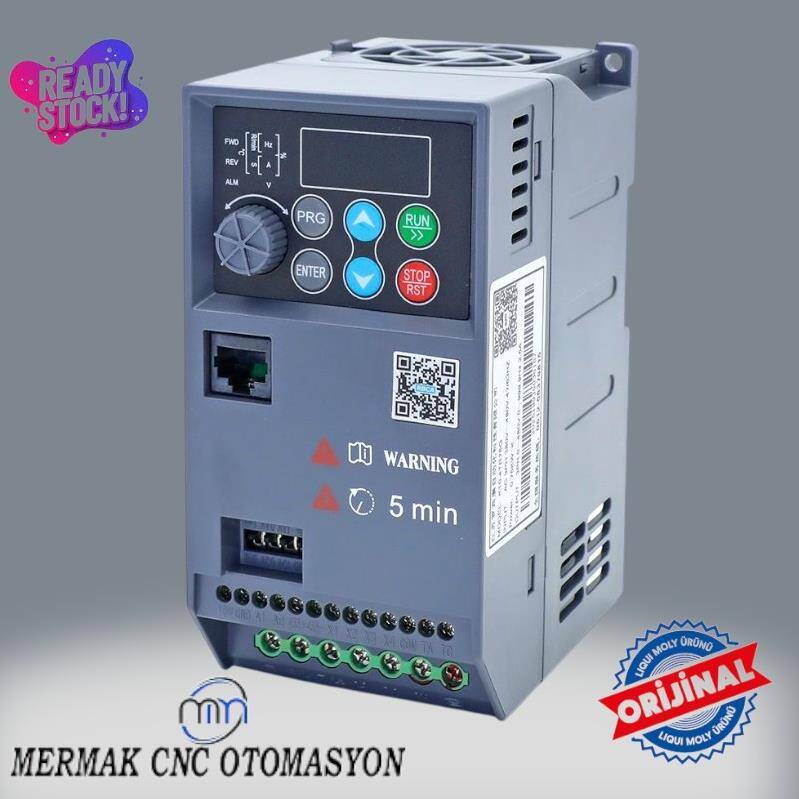

1,5 Kw 380v Motor Sürücü İnverter (K10-4T01R5G) modelini 220V elektrik ile kullanarak 380V 1,5 kW motor çalıştıramazsınız; bu cihaz üç faz 380V giriş ister, 220V tek fazdan 380V üç faz üretmez.

---

Detaylı Açıklama:

K10-4T01R5G modeli, “4T” serisi olduğu için girişte üç faz 380V AC şebeke gerektirir. Yani doğrudan 220V tek faz ile çalışmaz.
Bu tip inverterler, mevcut 380V hattınız varsa üç faz motorları hız kontrolüyle sürmek için uygundur.
Eğer elinizde sadece 220V tek faz enerji varsa ve 380V üç faz motor çalıştırmak istiyorsanız, “220V girişten 380V üç faz çıkış” verebilen özel bir inverter kullanmanız gerekir.
Bu amaç için uygun alternatif ürünler sitemizde “220V to 380V inverter” veya “tek faz giriş üç faz çıkış inverter” olarak geçmektedir.
K10-4T01R5G ile 220V şebekeden 380V üç faz motor çalıştırmak mümkün değildir, cihaz arızalanır veya hiç çalışmaz.

Doğru kullanım için:
- Elinizde 380V üç faz şebeke varsa bu ürünü kullanabilirsiniz.
- Sadece 220V varsa, uygun inverter modeli için “220V giriş 380V çıkış inverter” ürünlerimizi inceleyiniz.

Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz.

? Bağlantı hatası oluştu, lütfen biraz sonra tekrar deneyin.

? Bağlantı hatası oluştu, lütfen biraz sonra tekrar deneyin.

? Bağlantı hatası oluştu, lütfen biraz sonra tekrar deneyin.

? K10-4T01R5G inverter akım ayarı
K10 inverter nominal akım ayarı
K10 inverter motor parametreleri
K10 inverter P-xxx parametreleri
K10 inverter motor akımı nasıl ayarlanır?
Kısa ve Net Cevap (Koyu Mavi):

1,5 Kw 380v Motor Sürücü İnverter (K10-4T01R5G) cihazında motor akım ayarı için F4.02 parametresine motorun plaka üzerindeki nominal akım değeri girilmelidir.

---

Detaylı Açıklama:

K10-4T01R5G inverterde motor akım ayarı, motorun doğru korunması ve verimli çalışması için zorunludur. Aşağıdaki adımları izleyin:

İlgili Parametreler:
- F4.01 – Motor Anma Gerilimi (V): Motorun plakasında yazan değer girilir.
- F4.02 – Motor Anma Akımı (A): Motorun plakasında yazan nominal akım değeri girilir.
- F4.03 – Motor Anma Frekansı (Hz): Genellikle 50 Hz veya 60 Hz.
- F4.04 – Motor Anma Hızı (rpm): Motorun devir sayısı.
- F4.05 – Motor Gücü (kW): Motorun kW cinsinden gücü.

Adım Adım Ayar Yöntemi:
1. Menüden F4.02 parametresini bulun.
2. Motor plakasında yazan nominal akım değerini (ör. 3,7A, 4,2A gibi) bu parametreye girin.
3. Diğer motor plaka değerlerini de (F4.01, F4.03, F4.04, F4.05) eksiksiz olarak girin.
4. Ayarları kaydedin ve inverteri çalıştırın.

Dikkat:
Motor akım değeri yanlış girilirse aşırı yük koruması ve motorun performansı hatalı olur. Mutlaka motorun gerçek plaka değerini kullanın.

Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol ediniz.
K10 Rehber.pdf

? K10-4T01R5G inverter kurulumu
K10 inverter temel kurulum adımları
K10 inverter motor bağlantısı
K10 inverter parametre ayarları
K10 inverter ilk çalıştırma prosedürü
1,5 Kw 380v Motor Sürücü İnverter (K10-4T01R5G) hızlı kurulum özeti:
- Motor bağlantısı: U–V–W çıkışlarına motor fazlarını, PE terminaline topraklamayı yapın.
- Şebeke bağlantısı: Sadece belirtilen AC giriş terminallerine üç faz 380V bağlayın.
- Temel ayarlar: F0.00 (makro) uygulamaya göre seçilir, F4 grubuna motor plaka değerleri girilir, F1.00/F1.01 rampalar ayarlanır.
- Fiyat ve stok için cnc-marketi.com üzerinden kontrol sağlayınız.

---

Detaylı K10-4T01R5G Kurulum ve Devreye Alma Adımları:

1. Fiziksel Bağlantılar:
- Şebeke (giriş) bağlantısı: Üç faz 380V AC giriş terminallerine bağlanır.
- Motor bağlantısı: Motorun üç fazı U–V–W çıkış terminallerine bağlanır.
- Topraklama: Hem motorun gövdesi hem de inverterin PE terminali topraklanmalıdır.
- (Varsa) Frenleme direnci: DC bara uçlarına bağlanır.

2. Devreye Almadan Önce Kontrol:
- Giriş voltajı doğru mu?
- Motor plaka değerleri (güç, voltaj, akım, devir) hazır mı?
- Bağlantılar sıkı ve doğru mu, topraklama yapıldı mı?
- Fren direnci gerekiyorsa bağlı mı?
- EMC önlemleri (ekranlı kablo, uygun güzergâh) alındı mı?

3. Temel Parametre Ayarları:
- Makro Mod (F0.00):
0 = Genel kullanım (fabrika ayarı)
1 = Sabit basınçlı pompa
2 = Fan/pompa (enerji verimliliği)
3 = Genel makina
4 = Gravür/CNC işleme
Uygulamanıza uygun olanı seçin.
- Kontrol Modu (F0.01):
0 = V/F
1 = Gelişmiş V/F
2 = Basit vektör
3 = Gelişmiş vektör
4 = Tork kontrolü
(CNC ve hassas uygulamalarda vektör modları önerilir.)
- Motor Plaka Değerleri (F4 Grubu):
F4.01 = Motor anma gerilimi (V)
F4.02 = Motor anma akımı (A)
F4.03 = Motor anma frekansı (Hz)
F4.04 = Motor anma hızı (rpm)
F4.05 = Motor gücü (kW)
(Motor etiketinden alınan değerler girilmeli.)
- Rampa Ayarları (F1 Grubu):
F1.00 = Hızlanma süresi (0,1 sn – 999,9 dk)
F1.01 = Yavaşlama süresi (0,1 sn – 999,9 dk)
(İlk çalıştırmada 5–10 sn önerilir.)

4. Dijital Giriş ve Röle Atamaları:
- X1–X4 terminallerine start, stop, yön, çoklu hız gibi fonksiyonlar atanabilir.
- Röle çıkışı, inverterin çalışma durumu, hata, aşırı yük vb. için atanabilir.

5. Test ve Devreye Alma:
- Motorun doğru yönde döndüğünü kontrol edin. Gerekirse U–V fazlarını değiştirin.
- Yavaşça frekans artırarak motorun akımını izleyin.
- Dijital giriş ve röle çıkışlarını test edin.
- Gerekirse rampaları ve koruma parametrelerini tekrar ayarlayın.

6. Ekstra Fonksiyonlar:
- PID kontrol, çok kademeli hız, RS-485 haberleşme, frenleme teknikleri, taşıyıcı frekans ve kayma kompanzasyonu gibi gelişmiş özellikler K10 serisinde mevcuttur.

Not: Detaylı parametre açıklamaları ve uygulama önerileri için K10 serisi kullanım kılavuzuna başvurunuz. Fiyat ve stok için cnc-marketi.com’u ziyaret ediniz.
K10 Rehber.pdf
K10 Rehber.pdf
K10 Rehber.pdf
K10 Rehber.pdf

? K10-4T01R5G frekans ayarları
K10 inverter frekans parametreleri
K10-4T01R5G temel frekans ayarı
K10-4T01R5G hız/frekans referansı parametreleri
K10 inverter frequency setting parameters
K10-4T01R5G inverterde frekans ayarı için ana parametreler: F0.02 (frekans referans kaynağı), F0.04 (maksimum frekans), F0.05 (minimum frekans), F1.00 ve F1.01 (hızlanma/yavaşlama rampası). Hız ayarı için genellikle panel potu, analog giriş veya RS-485 seçilir.

---

### Detaylı K10-4T01R5G Frekans Ayarları

#### 1. Frekans Referans Kaynağı (F0.02)
- F0.02: Frekans komutunun nereden alınacağını belirler.
- 0: Panel üzerinden (tuş takımı/potansiyometre)
- 1: Analog giriş (0-10V/4-20mA)
- 2: RS-485 (haberleşme)
- 3: Dijital girişlerle UP/DOWN
- Uygulamanıza göre uygun olanı seçin.

#### 2. Maksimum ve Minimum Frekans (F0.04 / F0.05)
- F0.04: Maksimum çıkış frekansı (örn. 50 Hz, 60 Hz veya uygulamaya göre daha yüksek)
- F0.05: Minimum çıkış frekansı (genellikle 0 Hz veya motorun alt limiti)
- Aralık: 0–999.9 Hz (modele göre değişebilir, genellikle 0–400 Hz önerilir)

#### 3. Hızlanma ve Yavaşlama Rampası (F1.00 / F1.01)
- F1.00: Hızlanma süresi (0.1 sn – 999.9 dk)
- F1.01: Yavaşlama süresi (0.1 sn – 999.9 dk)
- Yüksek ataletli yüklerde daha uzun rampalar önerilir.

#### 4. Motor Plaka Değerleri (F4.xx)
- F4.01: Motor anma gerilimi (V)
- F4.02: Motor anma akımı (A)
- F4.03: Motor anma frekansı (Hz)
- F4.04: Motor anma hızı (rpm)
- F4.05: Motor gücü (kW)
- Motorun plaka değerlerine göre girilmelidir.

#### 5. Ayar Adımları
1. Panelden menüye girin.
2. F0.02 ile frekans referans kaynağını seçin.
3. F0.04 ve F0.05 ile maksimum ve minimum frekansı belirleyin.
4. F1.00 ve F1.01 ile hızlanma/yavaşlama rampalarını ayarlayın.
5. Motor plaka değerlerini F4.xx grubuna girin.
6. Değişiklikleri kaydedin ve test edin.

#### Notlar
- Panel potansiyometresi ile hız ayarı yapmak için F0.02 = 0, F0.03 = 0 seçilmeli.
- Analog girişten hız ayarı için F0.02 = 1 seçilmeli.
- RS-485 ile uzaktan hız ayarı için F0.02 = 2 seçilmeli.
- Tüm değişikliklerden sonra motorun doğru yönde döndüğünü ve akım değerlerinin uygun olduğunu kontrol edin.

Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol ediniz.

Kaynak: K10 Rehber.pdf, k10-user-manualpdf_22.11.2024_8e6ac1d.pdf

? K10-4T01R5G cihaz ayarı
K10 inverter temel ayarları
K10-4T01R5G parametre ayarları
K10 inverter motor parametreleri
K10 inverter kurulum adımları
K10-4T01R5G cihazı için temel ayar: Menüden F0.00 ile uygulama makrosunu seçin, F4 grubuna motor plaka değerlerini girin, F1.00 ve F1.01 ile hızlanma/yavaşlama rampalarını ayarlayın. Detaylı parametreler ve kullanım için aşağıdaki adımları takip edin. Fiyat ve stok için cnc-marketi.com’u kontrol ediniz.

---

Detaylı Kullanım ve Ayar Adımları:

1. Makro Mod Seçimi (F0.00):
- 0: Genel kullanım (fabrika ayarı)
- 1: Sabit basınçlı pompa (PID)
- 2: Fan/pompa (enerji verimliliği)
- 3: Genel makina modu
- 4: Gravür/CNC işleme modu
Uygulamanıza uygun olanı seçin .

2. Kontrol Modu (F0.01):
- 0: V/F kontrolü
- 1: Gelişmiş V/F
- 2: Basit vektör kontrol
- 3: Gelişmiş vektör kontrol
- 4: Tork kontrolü
CNC ve hassas işler için vektör modları önerilir.

3. Motor Plaka Değerleri (F4 Grubu):
- F4.01: Motor anma gerilimi (V)
- F4.02: Motor anma akımı (A)
- F4.03: Motor anma frekansı (Hz)
- F4.04: Motor anma hızı (rpm)
- F4.05: Motor gücü (kW)
Motorun üzerindeki değerleri eksiksiz girin .

4. Hızlanma/Yavaşlama Rampaları (F1 Grubu):
- F1.00: Hızlanma süresi (0.1 sn – 999.9 dk)
- F1.01: Yavaşlama süresi (0.1 sn – 999.9 dk)
İlk devreye almada genellikle 5–10 sn hızlanma, 10–20 sn yavaşlama seçilir.

5. Çalışma Komutu ve Frekans Referansı:
- F0.02: Frekans referans kaynağı (panel, analog giriş, RS-485)
- F0.03: Start/Stop komutu kaynağı (panel, terminal, haberleşme)

6. Ekstra Fonksiyonlar:
- Çok kademeli hız, PID, frenleme, RS-485 haberleşme gibi gelişmiş özellikler için ilgili F ve P grubu parametrelerini kullanabilirsiniz .

Adım Adım Kurulum:
1. Giriş-çıkış bağlantılarını yapın (U–V–W motor, PE toprak).
2. Menüden F0.00 ile makro seçin.
3. F4 grubuna motor plaka değerlerini girin.
4. F1.00 ve F1.01 ile rampaları ayarlayın.
5. F0.02 ve F0.03 ile komut/frekans kaynağını belirleyin.
6. Gerekirse gelişmiş fonksiyonları aktif edin.
7. Kaydedip test çalıştırması yapın.

Not:
Fiyat ve stok bilgisini cnc-marketi.com üzerinden kontrol ediniz, teknik ayarlar için yukarıdaki adımları izleyin.

? K10-4T01R5G cihaz ayarı
K10 inverter temel ayarları
K10 hız kontrol cihazı kurulum adımları
K10 inverter motor parametreleri
K10 inverter çalışma ayarları
K10-4T01R5G 1,5 Kw 380V Motor Sürücü İnverter cihaz ayarı için: Temel ayarlar; makro seçimi (F0.00), kontrol modu (F0.01), motor plaka değerlerinin girilmesi (F4.01–F4.05), hızlanma ve yavaşlama rampaları (F1.00–F1.01) ile başlar. Motor ve uygulamanıza uygun parametreleri girip, ardından çalıştırabilirsiniz. Fiyat ve stok için cnc-marketi.com üzerinden kontrol ediniz.

---

Detaylı Ayar ve Kullanım Bilgisi:

1. Makro Mod Seçimi (F0.00):
- 0: Fabrika ayarı (genel kullanım)
- 1: Sabit basınçlı pompa (PID ile)
- 2: Fan/pompa (enerji verimliliği)
- 3: Genel makina modu
- 4: Gravür/CNC işleme modu
- Uygulamanıza uygun olanı seçin .

2. Kontrol Modu (F0.01):
- 0: V/F kontrolü (genel)
- 1: Gelişmiş V/F
- 2: Basit vektör kontrol
- 3: Gelişmiş vektör kontrol
- 4: Tork kontrolü
- CNC spindle gibi hassas işler için vektör kontrol önerilir.

3. Motor Plaka Değerlerinin Girilmesi (F4 Grubu):
- F4.01: Motor anma gerilimi (V)
- F4.02: Motor anma akımı (A)
- F4.03: Motor anma frekansı (Hz)
- F4.04: Motor anma hızı (rpm)
- F4.05: Motor gücü (kW)
- Bu değerleri motor etiketinden alın ve doğru girin .

4. Hızlanma ve Yavaşlama Rampaları (F1 Grubu):
- F1.00: Hızlanma süresi (0.1 sn – 999.9 dk)
- F1.01: Yavaşlama süresi (0.1 sn – 999.9 dk)
- Fren direnci varsa kısa, yoksa uzun süre seçin.

5. Frekans ve Komut Kaynağı:
- F0.02: Frekans referansı (panel, analog giriş, RS-485 vb.)
- F0.03: Start/stop komutu kaynağı (panel, terminal, haberleşme)

6. Çalıştırma:
- Bağlantıları ve parametreleri kontrol edin.
- Motorun doğru yönde döndüğünü kontrol edin (gerekirse U–V fazlarını değiştirin).
- Kademeli olarak frekansı artırıp motor akımını izleyin.

7. Ekstra Özellikler:
- Çok kademeli hız, PID kontrol, frenleme seçenekleri, RS-485 haberleşme gibi gelişmiş fonksiyonlar mevcuttur .

Not:
Tüm parametrelerin ve detayların cihazın kullanım kılavuzunda yer aldığını unutmayın. Fiyat ve stok bilgisini güncel olarak cnc-marketi.com’dan kontrol ediniz.

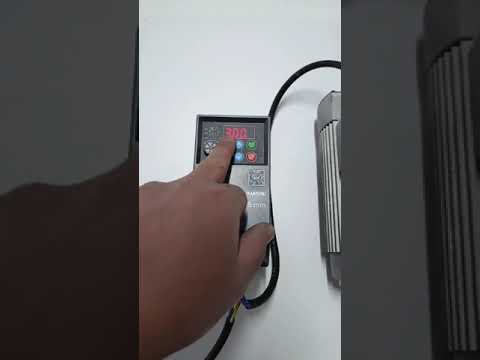

? K10-4T01R5G 380V giriş 380V çıkış düğme ayarları nasıl yapılır?
K10 inverter panel üzerinden çalışma, start/stop, hız ayarı nasıl yapılır?
K10 inverter parametreleri panelden kontrol
K10 inverter manuel panel kullanımı
K10 inverter start stop hız ayarı parametreleri
K10-4T01R5G 380V giriş-çıkışlı inverterde, cihazı panel (düğme) üzerinden çalıştırmak ve hız ayarı yapmak için F00.02 parametresini 0 (ekran üzerinden start/stop), F00.03 parametresini ise 4 (ekran üzerindeki potans ile hız ayarı) olarak ayarlayın.

---

Detaylı Anlatım:

1. Start/Stop Düğmesi ile Çalıştırma:
- F00.02 parametresi, inverterin start/stop komutunu nereden alacağını belirler.
- 0: Panel üzerindeki start/stop tuşları ile kontrol (düğmeden).
- 1: Harici (klemens) üzerinden kontrol.
- Ayarlamak için:
1. Menüye girin.
2. F00.02 parametresini bulun.
3. Değerini 0 yapın.

2. Hız (Frekans) Ayarı:
- F00.03 parametresi, hız referansının (frekans ayarı) nereden verileceğini belirler.
- 4: Panel üzerindeki potansiyometre ile hız ayarı.
- 2: Harici 0-10V ile hız ayarı.
- Ayarlamak için:
1. Menüden F00.03 parametresini bulun.
2. Değerini 4 yapın.

3. Kullanım:
- Ayarları yaptıktan sonra inverter panelindeki start/stop tuşları ile motoru başlatıp durdurabilirsiniz.
- Hız ayarını ise paneldeki potansiyometreyi çevirerek yapabilirsiniz.

4. Ekstra:
- Dilerseniz hızlanma ve yavaşlama rampalarını F01.00 (hızlanma süresi) ve F01.01 (yavaşlama süresi) parametrelerinden ayarlayabilirsiniz.
- Tüm bağlantıların ve topraklamanın doğru yapıldığından emin olun.

Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz.

? K10-4T01R5G inverter 380V giriş 380V çıkış bağlantısı
K10 inverter 3 faz giriş 3 faz çıkış bağlantı şeması
K10-4T01R5G bağlantı adımları
K10 inverter terminal bağlantıları
K10 inverter güç bağlantısı nasıl yapılır
1,5 Kw 380v Motor Sürücü İnverter K10-4T01R5G – 380V Giriş 380V Çıkış Bağlantısı:
K10-4T01R5G inverterde 380V üç faz giriş L1-L2-L3 terminallerine, 380V üç faz motor çıkışı ise U-V-W terminallerine bağlanır. Topraklama mutlaka PE terminaline yapılmalıdır.

---

Detaylı Açıklama:
K10-4T01R5G model inverterde standart 380V giriş ve çıkış bağlantısı şu şekildedir:

1. Giriş Bağlantısı (Şebeke):
- 380V üç fazlı şebeke hattı sırasıyla L1, L2, L3 terminallerine bağlanır.
- Toprak hattı (koruma iletkeni) PE terminaline bağlanmalıdır.

2. Çıkış Bağlantısı (Motor):
- Motorun üç fazı U, V, W çıkış terminallerine bağlanır.
- Motorun gövdesi de ayrıca topraklanmalıdır.

3. Bağlantı Sırası:
- Önce tüm bağlantılar yapılır, ardından enerji verilir.
- Bağlantı sırasında şebeke enerjisi kesinlikle kapalı olmalıdır.

4. Dikkat Edilmesi Gerekenler:
- Girişe kesinlikle çıkış (U-V-W) bağlanmaz, aksi halde cihaz arızalanır.
- Giriş kablosu ve motor kablosu kesitleri motor gücüne uygun seçilmelidir.
- Bağlantıların yetkili elektrikçi tarafından yapılması önerilir.

5. Klemens Şeması:
- L1 – L2 – L3: 380V AC şebeke girişi
- U – V – W: 380V AC motor çıkışı
- PE: Topraklama

6. Ek Güvenlik:
- Şebeke tarafında uygun tipte sigorta ve termik röle kullanılmalıdır.
- Motor koruma rölesi ile aşırı akım ve kısa devreye karşı koruma sağlanmalıdır.

Fiyat ve stok bilgisini güncel olarak cnc-marketi.com üzerinden kontrol edebilirsiniz.

? K10-4T01R5G parametreleri
K10 inverter parametre listesi
K10-4T01R5G hız kontrol cihazı parametreleri
K10 VFD parametre açıklamaları
K10 inverter parametre kodları ve açıklamaları
K10-4T01R5G Temel Parametreler:
K10-4T01R5G inverterin ana parametre grupları: Makro seçimi (F0.00), kontrol modu (F0.01), hızlanma/yavaşlama süreleri (F1.xx), motor plaka değerleri (F4.xx), haberleşme (F5.xx) ve koruma ayarlarıdır.

---

Detaylı K10-4T01R5G Parametre Açıklamaları:

1. Makro Mod Seçimi (F0.00):
- 0: Fabrika ayarı (Genel kullanım)
- 1: Sabit basınçlı pompa (PID)
- 2: Fan/pompa (enerji verimliliği)
- 3: Genel makina modu
- 4: Gravür/CNC işleme modu
Uygulamanıza uygun makro seçimi ile hızlı devreye alma sağlanır.

2. Kontrol Modu (F0.01):
- 0: V/F kontrolü
- 1: Gelişmiş V/F
- 2: Basit vektör kontrol
- 3: Gelişmiş vektör kontrol
- 4: Tork kontrolü
CNC spindle için vektör kontrol önerilir.

3. Hızlanma/Yavaşlama Süreleri (F1.00, F1.01):
- F1.00: Hızlanma süresi (0.1 sn – 999.9 dk)
- F1.01: Yavaşlama süresi (0.1 sn – 999.9 dk)
Rampalar uygulamanıza göre ayarlanır.

4. Motor Plaka Değerleri (F4.xx):
- F4.01: Motor anma gerilimi (V)
- F4.02: Motor anma akımı (A)
- F4.03: Motor anma frekansı (Hz)
- F4.04: Motor anma hızı (rpm)
- F4.05: Motor gücü (kW)
Motorunuzun plaka değerleriyle birebir girilmelidir.

5. Haberleşme (F5.xx):
- F5.00: Protokol seçimi (Modbus RTU)
- F5.01: Cihaz adresi (1–247)
- F5.02: Baud rate (4800/9600/19200/38400)
- F5.05: Veri formatı (8N1, 8E1, 8O1 vb.)

6. Koruma ve Ek Fonksiyonlar:
- Taşıyıcı frekans, frenleme, kayma kompanzasyonu, röle çıkış fonksiyonları gibi birçok gelişmiş parametre de mevcuttur.

Kullanım Adımları:
1. Menüden F0.00 ile uygulamanıza uygun makroyu seçin.
2. F1.00 ve F1.01 ile hızlanma/yavaşlama rampalarını ayarlayın.
3. F4.xx grubunda motorun plaka değerlerini girin.
4. Gerekirse F5.xx ile haberleşme ayarlarını yapın.
5. Diğer gelişmiş fonksiyonlar için uygulamanıza özel parametreleri gözden geçirin.

Tüm parametrelerin detaylı açıklamaları ve aralıkları için K10 Rehberi’ni inceleyebilirsiniz.
Fiyat ve stok için cnc-marketi.com’u kontrol ediniz.
