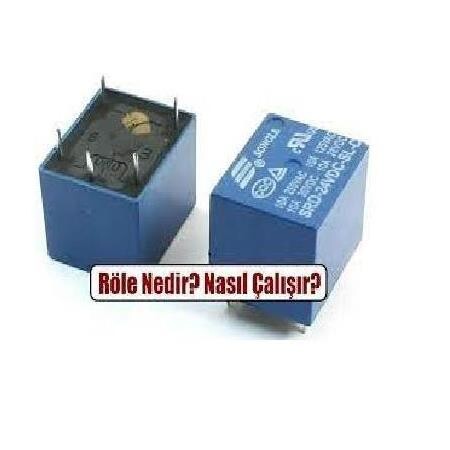

Elektromekanik roleler, elektrik enerjisini mekanik enerjiye dönüştüren ve belirli bir elektrik devresini kontrol etmek için kullanılan cihazlardır. Elektrik devresine uygulanan belirli bir gerilim veya akım, role içerisinde bulunan bobini harekete geçirerek mekanik bir hareket oluşturur. Bu hareket, bir ya da daha fazla kontağı harekete geçirerek devrenin açılmasına veya kapanmasına neden olur.

Elektromekanik rolelerin temel özellikleri ve kullanım alanları şunlardır:

1. Yapısı: Elektromekanik bir rolenin temel bileşenleri; bir bobin, çekirdek, yay ve kontaklardır. Bobine enerji verildiğinde, çekirdek elektromıknatıs olarak harekete geçer ve kontakları çeker.

2. Kullanım Alanları: Elektromekanik roleler, endüstriyel otomasyon, ev otomasyonu, otomotiv endüstrisi, telekomünikasyon, güç sistemleri ve birçok diğer alanda yaygın olarak kullanılır.

3. Avantajları:

   • Basit yapısı sayesinde bakımı kolaydır.
   • Farklı kapasite ve özelliklere sahip modeller mevcuttur.
   • Güvenilir ve uzun ömürlüdür.
   • Mekanik bir hareketle doğrudan devre kontrolü sağlar.

4. Dezavantajları:

   • Yüksek frekansta çalışmalarda performansı düşebilir.
   • Mekanik bileşenlere sahip oldukları için aşınma ve yıpranma riski taşırlar.
   • Yüksek akımlar için daha büyük ve ağır roleler gerekebilir.

5. Çeşitleri:

   • Güç Roleleri: Yüksek akımlı uygulamalar için kullanılır.
   • Sinyal Roleleri: Düşük güçlü elektronik devreler için kullanılır.
   • Zaman Röleleri: Belirli bir süre sonunda devreyi açma veya kapama işlevi gören rolelerdir.
   • Koruma Röleleri: Sistemdeki aşırı akım, gerilim düşüklüğü gibi anormal durumlarda devreyi kesmek için kullanılır.

6. Seçim Kriterleri: Role seçimi yapılırken; çalışma gerilimi, kontak kapasitesi, role tipi, montaj şekli ve diğer özellikler göz önünde bulundurulmalıdır.

Sonuç olarak, elektromekanik roleler, modern endüstriyel uygulamaların ve elektrik tesisatlarının vazgeçilmez bileşenlerindendir. Doğru role seçimi, sistemin verimli ve güvenli bir şekilde çalışmasını sağlar.

Katı Hal Roleleri (SSR - Solid State Relay) geleneksel elektromekanik rolelerin yerine kullanılabilen, içerisinde hareketli parça bulundurmayan, tamamen yarı iletken elemanlarla (örneğin triyaklar, diyotlar, FET'ler) çalışan elektronik anahtarlamalı cihazlardır. Katı hal rolelerinin temel çalışma prensibi, bir giriş sinyali (genellikle düşük gerilimli DC) aldığında, yüksek gerilimli bir çıkış devresini anahtarlamaktır.

Katı Hal Rolelerinin Özellikleri ve Avantajları:

1. Hızlı Anahtarlama: SSR'ler milisaniyeler içerisinde anahtarlama yapabilirler, bu da onları hızlı tepki gereksinimlerine sahip uygulamalar için ideal kılar.

2. Uzun Ömür: SSR'ler mekanik hareket içermedikleri için aşınma ve yıpranma olmaz. Bu, çok daha uzun bir çalışma ömrü anlamına gelir.

3. Sessiz Çalışma: Mekanik bir bileşen içermediğinden, ses veya titreşim oluşturmaz.

4. Düşük Bakım: Mekanik parçaların olmaması, bakım ihtiyaçlarını ve maliyetlerini azaltır.

5. Darbe ve Titreşime Duyarlı Değildir: Fiziksel hareket içermediği için darbe ve titreşimden etkilenmez.

Dezavantajları:

1. Isı Üretimi: SSR'ler normal çalışma sırasında ısı üretebilir, bu nedenle doğru soğutma önemlidir.

2. Fiyat: Genellikle eşdeğer kapasitedeki elektromekanik rolelere göre daha pahalıdırlar.

3. Sınırlı Yük Kapasitesi: SSR'ler genellikle belirli bir yük kapasitesine kadar çalışır. Yüksek akım gereksinimleri için uygun olmayabilirler.

Kullanım Alanları:

Katı hal roleleri, genellikle sıcaklık kontrolü, aydınlatma sistemleri, endüstriyel otomasyon sistemleri ve motor kontrolü gibi alanlarda kullanılır. Özellikle hızlı anahtarlamaya ihtiyaç duyulan ve mekanik aşınma riskinin istenmediği uygulamalar için idealdirler.

Sonuç olarak, katı hal roleleri, modern teknolojik uygulamalar için önemli bir anahtarlama çözümü sunmaktadır. Doğru uygulama için doğru SSR'nin seçilmesi esastır. Yük kapasitesi, anahtarlama hızı ve diğer spesifikasyonlar dikkate alınarak uygun bir SSR seçimi yapılmalıdır.

Zaman gecikmeli roleler, belirli bir süre geçtikten sonra veya belirli bir süre boyunca bir devreyi açma veya kapama işlevini gerçekleştiren elektromekanik ya da elektronik cihazlardır. Bu roleler, genellikle endüstriyel otomasyon, aydınlatma kontrolü, motor başlatma veya diğer zamanla ilgili işlemler için kullanılır.

Zaman Gecikmeli Rolelerin Temel Özellikleri ve Fonksiyonları:

1. Gecikme Süresi: Role, belirli bir gecikme süresi boyunca devreyi açık veya kapalı tutar. Bu gecikme süresi genellikle saniyeler, dakikalar veya saatler arasında değişebilir ve kullanıcının ayarlayabileceği bir özelliktir.

2. Gecikme Türleri:

   • Gecikmeli Açma (ON-Delay): Giriş sinyali alındığında role, belirlenen gecikme süresi sonunda devreyi kapatır.
   • Gecikmeli Kapatma (OFF-Delay): Giriş sinyali kesildiğinde role, belirlenen gecikme süresi sonunda devreyi açar.

3. Güç Kaynağı: Zaman gecikmeli roleler genellikle 24V DC, 120V AC veya 230V AC gibi farklı güç kaynaklarına uygun olarak tasarlanmıştır.

Zaman Gecikmeli Rolelerin Avantajları:

1. Esneklik: Zamanlama süreleri genellikle ayarlanabilir, bu da kullanıcının belirli uygulama gereksinimlerine göre süreyi özelleştirebilmesini sağlar.

2. Basitlik: Genellikle kompakt tasarımlıdırlar ve karmaşık programlama gerektirmezler.

3. Koruma: Özellikle motorlar için kısa devre veya aşırı yüklenme durumunda koruma sağlar.

Kullanım Alanları:

1. Endüstriyel Otomasyon: Proses kontrolünde, belirli sürelerle ekipmanların çalıştırılması veya durdurulması için.

2. Aydınlatma Kontrolü: Aydınlatma sistemlerini belirli zaman aralıklarında açma veya kapama işlevi için.

3. Motor Kontrolü: Motorları belirli sürelerle çalıştırma veya durdurma amacıyla.

Sonuç olarak, zaman gecikmeli roleler, belirli zaman aralıklarında devrelerin açılmasını veya kapatılmasını gerektiren birçok uygulamada kullanılan önemli elemanlardır. Bu tür roleler, özellikle otomasyon, endüstriyel uygulamalar ve enerji yönetimi gibi alanlarda yaygın olarak kullanılmaktadır. Seçim yapılırken, gerekli gecikme süresi, güç kaynağı ve role tipine dikkat edilmelidir.

Termal roleler, aşırı akım veya aşırı yük koşullarında bir devreyi veya motoru korumak için tasarlanmış otomatik anahtarlamalı elektromekanik cihazlardır. Bu roleler, aşırı yük koşulları altında oluşabilecek ısı artışını tespit ederek devreyi keser. Bu sayede motorlar, pompalar, kompresörler ve diğer elektrikli ekipmanlar aşırı ısınmadan ve zarar görmeksizin korunmuş olur.

Çalışma Prensibi:

Termal rolelerin temel çalışma prensibi, aşırı yük veya akımın neden olduğu ısı artışını tespit etmektir. Role içerisinde genellikle bimetalik şeritler bulunur. Bu şeritler, aşırı akım koşullarında ısındığında eğilir ve devreyi keser. Böylece aşırı yük veya akımın neden olduğu ısı artışı, ekipmanın zarar görmesini önler.

Özellikleri ve Avantajları:

1. Özelleştirilebilir Koruma: Farklı amper değerlerine sahip termal roleler bulunmaktadır. Bu sayede, farklı ekipmanlar için uygun koruma sağlanabilir.

2. Düşük Maliyet: Termal roleler, motorları ve diğer ekipmanları korumak için ekonomik bir çözümdür.

3. Basit Tasarım: Termal rolelerin yapısı basittir, bu sayede kolayca monte edilebilir ve bakımı yapılabilir.

4. Kendi Kendini Sıfırlama Özelliği: Bazı termal roleler, tehlike geçtikten sonra otomatik olarak resetlenir. Bu, manuel müdahale gereksinimini azaltır.

5. Güvenilir Koruma: Termal roleler, aşırı yüklenme durumlarında hızla devreyi keser ve ekipmanın zarar görmesini önler.

Kullanım Alanları:

1. Motor Koruma: Motorlar, aşırı yüklenme durumlarında ısınabilir. Termal roleler, bu ısınmayı tespit ederek motoru korur.

2. Pompalar: Su pompaları, HVAC sistemleri ve benzeri uygulamalar için.

3. Kompresörler: Soğutma ve iklimlendirme sistemlerinde aşırı yüklenmeye karşı koruma sağlar.

4. Endüstriyel Otomasyon: Otomasyon sistemlerinde, ekipmanları aşırı yük koşullarından korumak için.

Sonuç olarak, termal roleler, elektrikli ekipmanları aşırı yük ve aşırı ısınma koşullarından koruma amacıyla tasarlanmıştır. Seçim yapılırken, korunacak ekipmanın akım değerleri ve çalışma şartlarına uygun bir role tercih edilmelidir. Ayrıca, periyodik olarak termal rolelerin bakımı ve testi yapılmalıdır, böylece maksimum koruma sağlanabilir.

Güç roleleri, özellikle yüksek akım kapasitelerindeki devreleri kontrol etmek ve anahtarlama yapmak için kullanılır. Elektrik devrelerinde anahtarlama görevini üstlenen bu roleler, büyük akımlı yükleri açma veya kapama işlemlerini güvenle gerçekleştirir. Elektriksel sistemlerde, özellikle endüstriyel uygulamalarda, enerjinin dağıtımı ve kontrolü için vazgeçilmez bir elemandır.

Çalışma Prensibi:

Güç rolelerinin temel çalışma prensibi, küçük bir kontrol gerilimiyle büyük bir yük gerilimini kontrol etmektir. Bu kontrol gerilimi, role içerisinde bulunan elektromıknatısın enerjilendirilmesini sağlar. Enerjilendirildiğinde, role temasları kapalı konuma (veya açık konuma, role tipine bağlı olarak) geçer ve böylece yüksek akımlı devreyi kontrol eder.

Özellikleri ve Avantajları:

1. Yüksek Akım Kapasitesi: Güç roleleri, yüksek akım kapasitelerini güvenle anahtarlayabilir.

2. Dayanıklılık: Reaktif yükler, motorlar ve diğer büyük ekipmanlar için tasarlanmıştır.

3. Hızlı Anahtarlama: Yüksek hızda açma-kapama işlemleri gerçekleştirebilir.

4. Esneklik: Farklı akım kapasiteleri ve gerilim değerleri için geniş bir ürün yelpazesi bulunmaktadır.

5. Güvenilirlik: Düşük bakım gereksinimi ve uzun ömürlüdür.

Kullanım Alanları:

1. Endüstriyel Otomasyon: Üretim hatları, otomatik makineler ve diğer endüstriyel uygulamalarda.

2. Motor Kontrolü: Büyük motorların başlatma ve durdurma işlemleri için.

3. Enerji Dağıtımı: Elektrik panoları, şalt sahaları ve enerji iletim/distribüsyon sistemlerinde.

4. Ayırıcılar ve Güç Kontrol Cihazları: Elektriksel koruma ve izolasyon sistemlerinde.

Sonuç olarak, güç roleleri, yüksek akımlı devreleri kontrol etmek ve anahtarlama yapmak için tasarlanmıştır. Doğru seçim yapılırken, kullanılacak uygulamanın akım ve gerilim değerleri dikkate alınmalıdır. Periyodik bakım ve kontrol, bu rolelerin uzun süreli ve güvenli bir şekilde çalışmasını sağlar.

Reed roleleri, manyetik bir alanın etkisi altında açılıp kapanan ince metal şeritlere (reed kontaklarına) sahip elektromekanik anahtarlama elemanlarıdır. Bu roleler, genellikle düşük güçlü devrelerde kullanılır ve hassas anahtarlama gereksinimleri için oldukça popülerdir. Reed kontakları, genellikle cam bir tüp içerisinde mühürlenir, bu da rolelerin dış ortamdan etkilenmesini engeller ve uzun ömürlü olmasını sağlar.

Çalışma Prensibi:

Reed role, manyetik bir alanın varlığında reed kontaklarının birbirine yapışmasını veya birbirinden ayrılmasını sağlar. Bu manyetik alan genellikle role çevresinde sarılı bir bobin tarafından üretilir. Bobin enerjilendirildiğinde, oluşturduğu manyetik alan reed kontaklarını birbirine çeker ve devreyi tamamlar. Enerji kesildiğinde kontaklar ayrılır ve devre açılır.

Özellikleri ve Avantajları:

1. Hassas Anahtarlama: Reed roleleri, çok hızlı ve hassas anahtarlama yapabilir.

2. Uzun Ömür: Reed kontaklarının cam tüp içinde mühürlenmiş olması, dış etkenlerden korunmasını sağlar. Bu da rolelerin uzun ömürlü olmasına olanak tanır.

3. Düşük Enerji Tüketimi: Reed rolelerinin çalışması için gerekli olan enerji oldukça düşüktür.

4. Kompakt Tasarım: Küçük ve hafif yapıları sayesinde dar alanlarda bile kolaylıkla kullanılabilirler.

Kullanım Alanları:

1. Sensörler: Özellikle manyetik alanın varlığını tespit eden sensörlerde yaygın olarak kullanılır.

2. Alarmlar ve Güvenlik Sistemleri: Kapı ve pencere sensörleri, hareket dedektörleri gibi güvenlik uygulamalarında.

3. Telekomünikasyon: Telefon anahtarlamaları, modüller ve diğer telekomünikasyon ekipmanlarında.

4. Medikal Ekipman: Hassas medikal cihazlarda anahtarlama amacıyla.

5. Otomotiv: Araçlardaki bazı sensörlerde ve kontrol sistemlerinde.

Sonuç olarak, reed roleler, hassas ve güvenilir anahtarlama gereksinimleri için idealdir. Cam tüp içerisinde mühürlenmiş kontakları sayesinde dış etkenlerden etkilenmezler ve bu nedenle birçok uygulama alanında tercih edilirler. Doğru uygulama için reed role seçimi yapılırken kontak malzemesi, maksimum akım kapasitesi ve voltaj değerleri gibi teknik özelliklerin dikkate alınması gerekir.
