Step motorlarda 8 telli esnek bağlantı, hız ve tork performansını optimize etme imkanı sunarak sürücülerle mükemmel uyum sağlar ve geniş uygulama yelpazesine adapte olur.
Step motorlar, hassas konumlandırma gerektiren otomasyon ve CNC sistemlerinin vazgeçilmez bileşenleridir. Bu motorların performansını belirleyen temel unsurlardan biri, motorun sürücüye nasıl bağlandığıdır. Özellikle 8 telli step motorlar, sundukları esnek bağlantı seçenekleri sayesinde mühendislere ve sistem entegratörlerine benzersiz avantajlar sunar. Bu yapı, motorun sargılarına erişimi artırarak, uygulama gereksinimlerine göre tork, hız ve akım tüketimi arasında ideal bir denge kurulmasına olanak tanır. 8 telli bir step motor, her bir fazın iki ayrı sargıya bölünmesiyle oluşur ve bu sargıların uçları ayrı ayrı dışarıya çıkarılır. Bu sayede, motorun bipolar seri, bipolar paralel veya unipolar gibi farklı konfigürasyonlarda çalıştırılması mümkün hale gelir. Bu esneklik, özellikle değişken yük ve hız profillerine sahip uygulamalarda kritik bir rol oynar. Doğru bağlantı şekli seçimi, motorun verimliliğini artırırken, sistemin genel performansını ve enerji tüketimini doğrudan etkiler.
8 telli step motorların en büyük avantajı, farklı bağlantı şekilleri sunarak performansın optimize edilebilmesidir. Bu bağlantı tipleri, motorun tork-hız eğrisini ve akım gereksinimlerini doğrudan etkiler.
8 telli step motorların sunduğu esneklikten tam olarak faydalanabilmek için doğru sürücü seçimi ve entegrasyonu hayati önem taşır. Sürücü, motorun seçilen bağlantı şekline uygun akım ve voltajı sağlayabilmelidir. Bipolar sürücüler, 8 telli motorların seri veya paralel bağlanarak maksimum verimlilikle çalıştırılmasına olanak tanır. Sürücünün akım ayarı, motorun anma akımına ve seçilen bağlantı tipine göre yapılmalıdır. Örneğin, paralel bağlantıda motorun faz akımı iki katına çıkarken, seri bağlantıda aynı kalır ancak voltaj ihtiyacı artar. Mikro adımlama (microstepping) özellikleri sunan sürücüler, 8 telli motorlarla birlikte kullanıldığında daha pürüzsüz hareket, daha az titreşim ve daha yüksek konumlandırma hassasiyeti sağlar. MERMAK CNC olarak, sunduğumuz yüksek performanslı step motor sürücüleri, 8 telli motorların tüm avantajlarından faydalanmanızı sağlayacak şekilde tasarlanmıştır. Sürücülerin motorla uyumu, sistemin genel kararlılığı ve ömrü açısından kritik öneme sahiptir. Bu nedenle, motor ve sürücü seçiminde teknik danışmanlık almak, projenizin başarısı için önemli bir adımdır.

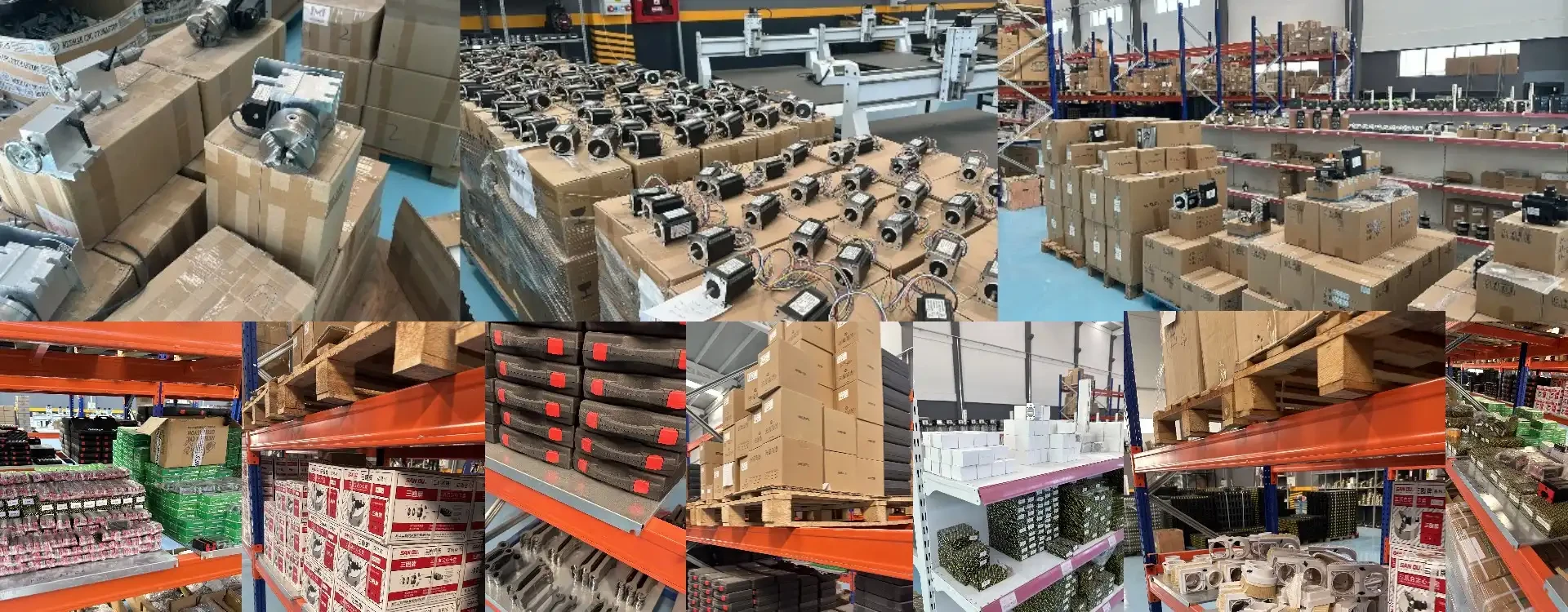

MERMAK CNC olarak, otomasyon ve CNC sektöründeki yılların deneyimiyle, müşterilerimize sadece ürün değil, aynı zamanda çözümler sunuyoruz. 8 telli step motorlar konusunda sunduğumuz geniş ürün yelpazesi, sektördeki en ileri teknolojileri ve en yüksek kalite standartlarını yansıtmaktadır. Bizim farkımız, sadece en iyi ürünleri tedarik etmekle kalmayıp, aynı zamanda projelerinizin her aşamasında teknik destek ve mühendislik uzmanlığı sağlamamızdır. Müşterilerimizin özel ihtiyaçlarına göre en uygun 8 telli step motoru ve uyumlu sürücüyü seçmelerine yardımcı oluyor, seri veya paralel bağlantı optimizasyonu konusunda detaylı danışmanlık veriyoruz. MERMAK CNC ürünleri, yüksek tork, hassas konumlandırma ve uzun ömürlülük gibi temel beklentileri fazlasıyla karşılar. Ayrıca, geniş stoklarımız sayesinde hızlı teslimat avantajı sunarak projelerinizin zamanında tamamlanmasına destek oluyoruz. CNC makineleri, robotik sistemler veya endüstriyel otomasyon fark etmeksizin, MERMAK CNC güvencesiyle yüksek performanslı ve güvenilir çözümlere ulaşabilirsiniz. Step motor alımı ve detaylı bilgi için hemen CNC Marketi'ni ziyaret edin!
8 telli step motorların sunduğu esnek bağlantı seçenekleri, onları çok çeşitli uygulama alanları için ideal kılar. Bu motorlar, özellikle performans gereksinimlerinin zaman içinde veya farklı çalışma modlarında değişebileceği sistemlerde büyük avantaj sağlar.
8 telli step motorların bağlantısı, motorun veri sayfasındaki (datasheet) renk kodlarına ve bağlantı şemalarına göre yapılmalıdır. Genellikle, 8 tel iki ayrı faz sargısına (Faz A ve Faz B) ve her fazın da iki ayrı sargısına (A1-A2 ve A3-A4 gibi) ayrılır. Her sargının başlangıç ve bitiş uçları farklı renklerle kodlanmıştır.
MERMAK CNC Otomasyon olarak, endüstriyel otomasyon ve CNC sistemleri için en yenilikçi ve güvenilir çözümleri sunmaktan gurur duyuyoruz. 8 telli step motorlarımız, üstün mühendislik kalitesi ve dayanıklılığı ile projelerinizin performansını en üst düzeye çıkarmak üzere tasarlanmıştır. Geniş ürün yelpazemiz, farklı tork ve hız gereksinimlerine uygun çözümler sunarken, yüksek hassasiyet ve uzun ömürlü çalışma garantisi verir. MERMAK CNC farkı, sadece ürün kalitemizle sınırlı değildir; aynı zamanda satış öncesi ve sonrası sunduğumuz kapsamlı teknik destek ve müşteri odaklı hizmet anlayışımızla da öne çıkıyoruz. Yurt dışı satışlarımızla global pazarda da MERMAK CNC kalitesini temsil ediyor, uluslararası standartlarda ürün ve hizmet sunuyoruz. Projeleriniz için en uygun 8 telli step motor ve sürücü çözümlerini keşfetmek, teknik detaylar hakkında bilgi almak veya özel gereksinimleriniz için danışmanlık hizmeti almak üzere bizimle iletişime geçmekten çekinmeyin. Tüm detaylar için +905346585401 numaralı WhatsApp hattımız üzerinden kolayca iletişime geçebilirsiniz. MERMAK CNC ile otomasyon sistemlerinizde fark yaratın!
8 telli step motorlar, her faz için iki ayrı sargıya sahip iki fazlı bir motor tipidir. Bu, motorun içinde toplam dört sargı (iki faz x iki sargı) bulunduğu anlamına gelir. Her bir sargı ucunun dışarıya çıkarılmasıyla toplamda sekiz tel elde edilir. Bu yapı, kullanıcılara motorun performansını (tork, hız, akım tüketimi) uygulama gereksinimlerine göre optimize etmek için benzersiz bir esneklik sunar.
8 telli step motorların en büyük avantajı, sunduğu bağlantı esnekliğidir. 4 telli motorlar sadece tek bir bağlantı tipine (bipolar) izin verirken, 6 telli motorlar iki ana bağlantı (unipolar ve bipolar seri/paralel) sunar. 8 telli motorlar ise "Full Coil", "Half Coil", "Seri" ve "Paralel" gibi dört ana bağlantı şeklini destekleyerek, aynı motorla farklı tork/hız performans profilleri elde etme imkanı sunar. Bu esneklik, tek bir motor modelini farklı uygulama gereksinimlerine göre uyarlamanıza olanak tanır.
8 telli step motorları sürücülere bağlamanın temel olarak dört farklı yolu vardır: Full Coil (Tam Sargı), Half Coil (Yarım Sargı), Seri (Series) ve Paralel (Parallel) bağlantı. Bu bağlantı şekillerinin her biri motorun tork, hız, akım ve ısı performansı üzerinde farklı etkiler yaratır ve farklı uygulama senaryoları için optimize edilmiştir.
Full Coil bağlantı, 8 telli motorun her bir fazındaki her iki sargının da (toplam 4 sargı) aktif olarak kullanıldığı bir bipolar bağlantı şeklidir. Bu modda motor, genellikle en yüksek torku üretir ancak aynı zamanda en yüksek akımı çeker ve en çok ısınır. Genellikle düşük hızlı, yüksek tork gerektiren ve sürücü akım kapasitesinin yeterli olduğu uygulamalarda tercih edilir. Motorun tüm gücünü kullanmayı hedefler.
Half Coil bağlantı, her bir fazdaki sargıların sadece yarısının (örneğin, A fazının A1 sargısı ve B fazının B1 sargısı) kullanıldığı bir unipolar bağlantı şeklidir. Bu modda motor daha düşük tork üretir, ancak daha az akım çeker ve daha az ısınır. Ayrıca, genellikle daha az titreşimli ve daha düzgün bir hareket sağlar. Düşük torkun yeterli olduğu, sessizliğin ve düşük ısınmanın önemli olduğu uygulamalarda veya eski unipolar sürücülerle kullanımda tercih edilebilir.
Seri bağlantıda, her fazın iki sargısı birbirine seri olarak bağlanır (örneğin, A1-A2 ve B1-B2 sargıları). Bu, faz başına endüktansı artırır ve motorun daha yavaş bir akım yükselme süresine sahip olmasına neden olur. Sonuç olarak, seri bağlantı genellikle düşük hızlarda daha yüksek tork sağlar ancak yüksek hızlarda tork düşüşü daha belirgin olur. Düşük akım gereksinimi ve sürücüden daha düşük voltajla daha iyi tork elde etmek istendiğinde (özellikle sürücünün voltaj kapasitesi sınırlıysa) tercih edilir. Düşük hızlı, yüksek torklu uygulamalar için idealdir.
Paralel bağlantıda, her fazın iki sargısı birbirine paralel olarak bağlanır (örneğin, A1 ve A2 sargıları paralel, B1 ve B2 sargıları paralel). Bu, faz başına endüktansı düşürür ve akımın sargılarda daha hızlı yükselmesini sağlar. Sonuç olarak, paralel bağlantı yüksek hızlarda daha iyi tork performansı sunar ancak daha yüksek akım çeker. Yüksek hızlı, orta-yüksek torklu uygulamalar için idealdir ve sürücünün yüksek akım kapasitesine sahip olması gerekir. CNC makineleri veya hızlı konumlandırma sistemleri gibi uygulamalar için sıkça tercih edilir.
Bağlantı şekli seçimi, uygulamanızın temel gereksinimlerine bağlıdır:
8 telli bir step motorun sargı uçlarını tespit etmek için bir multimetre kullanılır.
Evet, 8 telli bir step motoru 4 veya 6 telli bir sürücüye bağlamak mümkündür. 8 telli motorun sunduğu esneklik sayesinde, sargıları uygun şekilde birleştirerek motoru 4 telli (bipolar) veya 6 telli (unipolar veya bipolar seri/paralel) bir motor gibi davranacak şekilde yapılandırabilirsiniz. Örneğin, 4 telli bir sürücüye bağlamak için sargıları seri veya paralel olarak birleştirip dört uç çıkarmanız gerekir. 6 telli bir sürücü için ise, her fazın orta ucunu (center tap) kullanarak unipolar bağlantı veya seri/paralel bipolar bağlantı yapabilirsiniz. Bu, 8 telli motoru farklı sürücü tipleriyle uyumlu hale getirir.
Yüksek hız ve yüksek torkun bir arada istendiği uygulamalar için Paralel bağlantı genellikle en ideal seçenektir. Paralel bağlantı, motorun endüktansını düşürerek akımın sargılarda daha hızlı yükselmesine olanak tanır. Bu durum, motorun yüksek hızlarda bile torkunu daha iyi korumasını sağlar. Ancak, paralel bağlantı motorun daha yüksek akım çekmesine neden olacağı için, sürücünüzün bu yüksek akımı sağlayabilecek kapasitede olması ve motorun ısınma toleransının dikkate alınması önemlidir.
Yaygın hatalar şunlardır:
Microstepping performansı, motorun sargı endüktansından ve sürücünün akım kontrol yeteneğinden büyük ölçüde etkilenir. 8 telli motorlarda Paralel bağlantı, düşük endüktansı sayesinde akımın sargılarda daha hızlı yükselmesini sağlar. Bu, microstepping sinyallerine daha hızlı yanıt verilmesini ve özellikle yüksek microstepping oranlarında (örn. 1/16, 1/32) daha düzgün ve hassas hareket elde edilmesini sağlar. Seri bağlantı ise yüksek endüktans nedeniyle akım yükselme süresini uzatır, bu da microstepping performansını olumsuz etkileyebilir. Dolayısıyla, en iyi microstepping performansı için paralel bağlantı ve yüksek frekanslı PWM kontrolüne sahip modern bir sürücü önerilir.
8 telli step motorlar, sundukları yüksek esneklik sayesinde endüstriyel otomasyon ve CNC uygulamalarında kritik bir yere sahiptir. Özellikle prototipleme aşamalarında veya farklı performans gereksinimleri olan makinelerde tek bir motor modelinin farklı bağlantı şekilleriyle adapte edilebilmesi büyük avantaj sağlar. Örneğin, bir CNC router'da X ve Y eksenleri için yüksek hız ve tork gerekiyorsa paralel bağlantı, Z ekseni için daha yavaş ama yüksek kaldırma kuvveti gerekiyorsa seri bağlantı tercih edilebilir. Bu esneklik, mühendislerin motor seçimini basitleştirmesine ve sistem performansını hassas bir şekilde optimize etmesine olanak tanır, böylece maliyet ve stok yönetiminde de verimlilik sağlar.
