Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

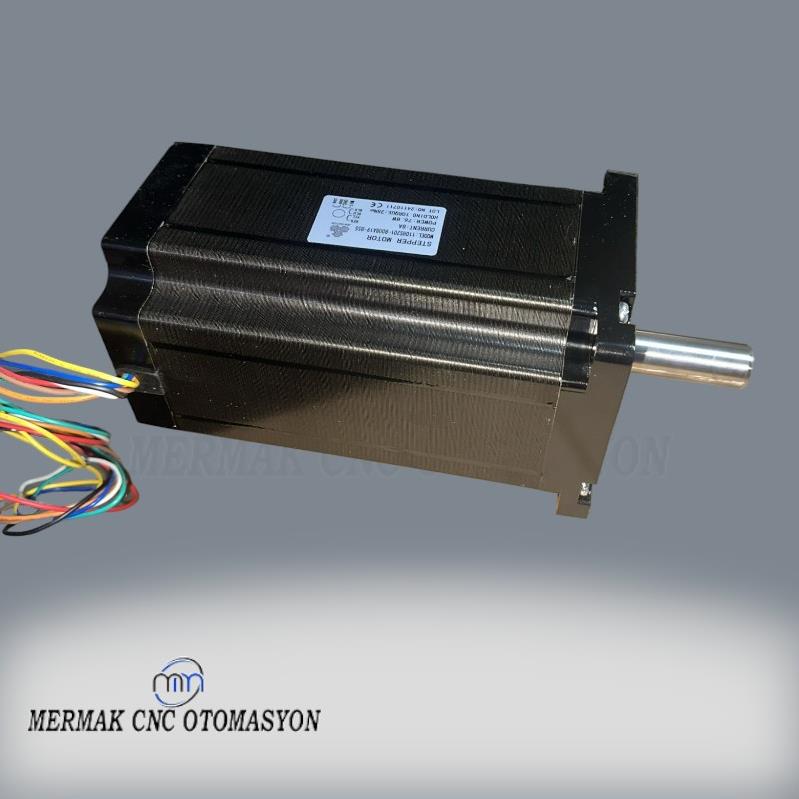

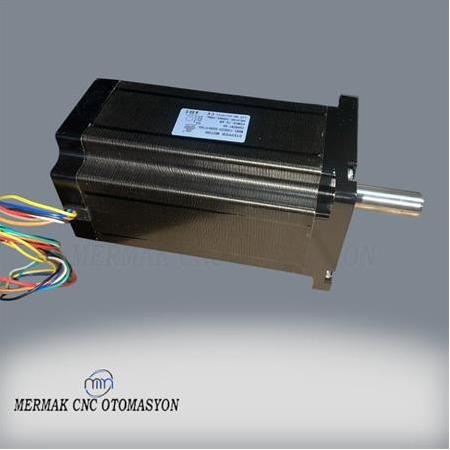

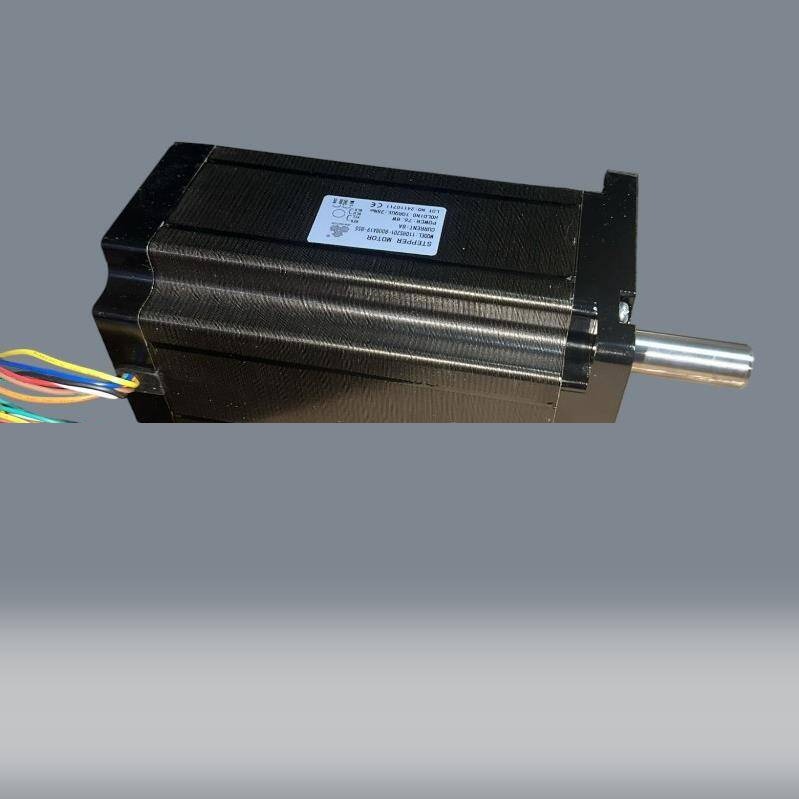

Endüstriyel otomasyon sistemlerinin kalbinde yer alan Step Motor Nema 42 28 Nm, yüksek hassasiyet, üstün tork kapasitesi ve benzersiz dayanıklılığı ile öne çıkmaktadır. Ağır yüklerin kontrol edildiği, yüksek hız ve konumlandırma doğruluğunun kritik olduğu uygulamalar için özel olarak tasarlanmıştır. Bu motor, NEMA (National Electrical Manufacturers Association) standartlarına uygun olarak üretilmiş olup, 110x110 mm'lik flanş boyutuyla mekanik entegrasyonda geniş bir uyumluluk sunar. 28 Nm'lik tutma torku, özellikle büyük CNC makineleri, lazer kesim sistemleri, robotik kollar ve diğer yüksek performans gerektiren hareket kontrol sistemlerinde statik ve dinamik yükleri güvenle yönetme kabiliyeti sağlar.
Bu premium seri step motor, kapalı çevrim (closed-loop) sistemlerle entegre edilerek adım kayıplarını minimize etme ve gerçek zamanlı geri bildirimle pozisyon doğruluğunu maksimum seviyeye çıkarma potansiyeline sahiptir. Yüksek kaliteli rulmanlar ve optimize edilmiş mıknatıs yapısı sayesinde düşük titreşim ve gürültü seviyesi sunarken, uzun ömürlü ve kesintisiz operasyon vaat eder. IP65 koruma sınıfı ile toz ve su sıçramalarına karşı yüksek direnç göstererek zorlu endüstriyel ortamlarda bile güvenilirliğini korur. Motorun tasarımı, termal yönetim açısından da optimize edilerek, yüksek tork değerlerinde dahi istikrarlı bir çalışma sıcaklığı sunar ve performans düşüşlerinin önüne geçer.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Bu yüksek torklu NEMA 42 motor, büyük boyutlu CNC freze ve router makinelerinde eksen hareketlerini kontrol etmek için idealdir. Özellikle sert malzemelerin işlenmesi veya derin kesimler gerektiren uygulamalarda, motorun sağladığı 28 Nm tork, kesici takımla iş parçası arasındaki direnci aşarak kesim hassasiyetini ve yüzey kalitesini artırır. Ağır işleme yükleri altında bile adım kaybetmeden stabil çalışmayı garanti eder.
Endüstriyel robotik kollar, paletleme sistemleri ve otomatik montaj hatlarında, ağır nesnelerin hassas bir şekilde taşınması ve konumlandırılması kritik öneme sahiptir. Nema 42 28 Nm step motor, yüksek ataletli yükleri hızla ivmelendirme ve hassas bir şekilde durdurma yeteneği sayesinde bu tür uygulamalarda mükemmel bir performans sunar. Tekrarlanabilirliği ve güvenilirliği ile üretim verimliliğini artırır.
Büyük formatlı lazer kesim ve gravür makinelerinde, lazer kafasının geniş çalışma alanları üzerinde hızlı ve son derece hassas hareket etmesi gerekmektedir. Bu motorun yüksek adım doğruluğu ve mikro adımlama kabiliyeti, karmaşık desenlerin kesilmesi veya detaylı gravürlerin yapılması sırasında pürüzsüz ve dalgalanmasız bir hareket sağlar. Böylece nihai ürünün kalitesi ve detayı en üst seviyeye çıkar.
Yüksek hızlı ambalaj ve paketleme makinelerinde, ürünlerin doğru konumlandırılması, film çekme ve kesme gibi işlemler için hızlı ve tekrarlanabilir hareketler şarttır. Nema 42 28 Nm motor, bu dinamik ortamlarda gerekli olan yüksek torku ve hızlı tepki süresini sunarak üretim hatlarının kesintisiz ve verimli çalışmasına olanak tanır. Güçlü yapısı, sürekli operasyonlarda dayanıklılık sağlar.
Optimize edilmiş manyetik devre tasarımı ve düşük dirençli sargılar sayesinde, motor minimum enerji kaybıyla maksimum tork üretir. Bu, sisteminizin genel enerji verimliliğini artırırken, operasyonel maliyetlerinizi düşürmeye yardımcı olur ve çevresel ayak izinizi azaltır.
Endüstriyel sınıf malzemeler, hassas işlenmiş bileşenler ve IP65 koruma sınıfı ile tasarlanan bu motor, zorlu çalışma koşullarına karşı üstün direnç gösterir. Yüksek kaliteli rulmanlar ve sağlam gövde yapısı, uzun yıllar boyunca sorunsuz ve güvenilir performans sunarak toplam sahip olma maliyetini düşürür.
NEMA 42 standardına uygun flanş boyutları ve bağlantı şeması, sektördeki yaygın sürücü ve kontrolörlerle mükemmel uyum sağlar. Mevcut sistemlerinize adaptasyonu son derece kolaydır, bu da kurulum süresini kısaltır ve devreye alma maliyetlerini minimize eder.
Nema 42 28 Nm step motorunuzu beslemek için, motorun nominal voltaj aralığına uygun ve sürücünüzün desteklediği bir DC güç kaynağı seçmeniz gerekir. Genellikle bu tip motorlar 48V ile 80V DC arasında beslenebilir; ancak optimum performans için sürücünüzün maksimum voltaj kapasitesine yakın, yüksek voltajlı bir besleme tercih edilmesi tork ve hız performansını artıracaktır. Güç kaynağının akım kapasitesi, motorun nominal akımının (sürücü ayarına göre) en az %50 üzerinde olmalıdır.
Sürücü akım ayarı, motorunuzun nominal akım değerine göre yapılmalıdır. Nema 42 28 Nm motorlar genellikle 5A ila 6A civarında nominal akıma sahip olabilir. Sürücünüzün üzerindeki DIP anahtarları veya yazılım arayüzü ile bu değeri motorun etiketinde belirtilen RMS veya Peak akımına uygun olarak ayarlayın. Nominal akımın biraz altında bir değerle başlayarak motor ısınmasını gözlemleyebilir, ardından tork ihtiyacınıza göre ayarlamayı hassaslaştırabilirsiniz. Aşırı akım motorun ısınmasına, yetersiz akım ise tork kaybına yol açar.
Nema 42 28 Nm step motorunuzun sürücüye bağlantısı için kullanılan standart renk kodları ve bağlantı şeması aşağıdaki gibidir:
Bu bağlantı, motorun iki fazını (A ve B) sürücünün ilgili çıkışlarına doğru polaritede bağlamanızı sağlar. Yanlış bağlantı motorun çalışmamasına veya düzensiz hareket etmesine neden olabilir.
Step motorların çalışırken ısınması normaldir, hatta 60-80°C civarında sıcaklıklar görülebilir. Ancak el değmeyecek kadar aşırı ısınma (genellikle 90°C üzeri) bir soruna işaret edebilir. Aşırı ısınmanın nedenleri şunlar olabilir: yüksek sürücü akımı, yetersiz soğutma, yüksek voltaj, aşırı yük veya yanlış mikro adım ayarları. Isınmayı azaltmak için sürücü akımını motorun nominal değerine göre ayarlayın, motor üzerine soğutucu bir fan ekleyin, motorun mekanik yükünü kontrol edin ve uygun mikro adım ayarlarını kullanın.
28 Nm (yaklaşık 280 kgf·cm) tork değerine sahip bir Nema 42 step motor, oldukça güçlü bir seçenektir. Genellikle büyük ve ağır yüklerin hareket ettirilmesi gereken, yüksek hassasiyet gerektiren uygulamalarda kullanılır. Örneğin, büyük format CNC routerlar, plazma/lazer kesim makineleri, ağır işleme tezgahları, büyük robotik kollar veya endüstriyel otomasyon sistemlerindeki ağır transfer mekanizmaları gibi alanlarda bu tork değeri rahatlıkla yeterli olabilir. Özellikle yüksek ivmelenme ve durma hassasiyeti istenen yerlerde tercih edilir.
Nema 42 28 Nm gibi yüksek torklu bir step motor için güçlü ve yüksek akım kapasitesine sahip bir step motor sürücüsü kullanmanız gerekir. Sürücünüzün, motorun nominal akımını (örneğin 6A veya üzeri) ve önerilen besleme voltajını (örneğin 80V'a kadar) desteklemesi önemlidir. Genellikle mikro adım (microstepping) özelliği olan ve titreşimi azaltmaya yönelik tasarlanmış dijital sürücüler tercih edilmelidir. Marka olarak leadshine, makeblock, yamamura gibi kendini kanıtlamış endüstriyel sürücüleri tercih etmeniz stabilite ve performans açısından faydalı olacaktır.
Step motorlarda yüksek hızlarda tork kaybı doğal bir durumdur. Bunu minimize etmek için: 1) Daha yüksek besleme voltajı kullanın (sürücünün ve motorun limitleri dahilinde). 2) Sürücünüzün akım ayarını doğru ve optimal seviyede tutun. 3) Mikro adım ayarını düşürün (örneğin 1/8 veya 1/4 adım yerine 1/2 veya tam adım), bu daha az hassasiyet ama daha fazla tork sağlayabilir. 4) Mekanik sistemdeki sürtünmeyi ve ataleti azaltın. 5) Gerekirse daha güçlü bir sürücü veya kapalı döngü (closed-loop) sistem kullanmayı düşünebilirsiniz.
Mikro adım ayarları, motorun bir tam adımı daha küçük parçalara bölerek daha pürüzsüz hareket, daha az titreşim ve daha yüksek konumlandırma hassasiyeti sağlar. Ancak yüksek mikro adım ayarları (örn. 1/16, 1/32) yüksek hızlarda tork kaybına yol açabilir ve işlemciye daha fazla yük bindirir. Genellikle 1/8 veya 1/16 mikro adım ayarı çoğu CNC ve otomasyon uygulaması için iyi bir denge sunar. Uygulamanızın hassasiyet ve hız gereksinimlerine göre bu ayarı test ederek en uygun değeri bulmalısınız.
Uzun kablo bağlantılarında, özellikle yüksek akım çeken Nema 42 motorlar için kablo kesiti kritik öneme sahiptir. Akım ve uzunluğa bağlı olarak voltaj düşüşü ve ısınma yaşanabilir. Genellikle 3-5 metrelik mesafeler için 1.5 mm² (16 AWG) veya 2.5 mm² (14 AWG) kesitinde kablolar yeterli olur. Daha uzun mesafelerde (5 metreden fazla) 4 mm² (12 AWG) veya daha kalın kablo kullanılması, voltaj düşüşünü minimize ederek motorun tam performansında çalışmasını sağlar. Her zaman sürücü ve motor üreticisinin önerilerini kontrol etmek en doğrusudur.
Evet, Nema 42 step motorunuzu Arduino veya Raspberry Pi gibi mikrodenetleyicilerle sürebilirsiniz, ancak doğrudan değil. Bu kontrol kartları sadece adım (STEP) ve yön (DIR) sinyallerini üretir. Motoru sürmek için mutlaka Nema 42 motorunuzun akım ve voltaj gereksinimlerini karşılayan harici bir step motor sürücüsü (örneğin yukarıda bahsedilen endüstriyel sürücüler) kullanmanız gerekir. Arduino için AccelStepper veya Stepper kütüphaneleri, Raspberry Pi için ise WiringPi veya RPi.GPIO kütüphaneleri ile adım ve yön sinyallerini kolayca oluşturabilirsiniz.
Anormal sesler veya titreşimler, genellikle bir sorunun işaretidir. Kontrol etmeniz gerekenler: 1) Mekanik Bağlantılar: Motorun montajı sağlam mı, kaplinler gevşek mi? 2) Sürücü Ayarları: Akım ayarı, mikro adım ayarı doğru mu? 3) Voltaj ve Akım: Besleme voltajı stabil mi, akım dalgalanması var mı? 4) Kablolama: Motor kablolarında gevşeklik veya kısa devre var mı? 5) Mekanik Yük: Motor aşırı yük altında mı çalışıyor? 6) Adım Kaybı: Kontrol sinyalleri doğru ve kesintisiz geliyor mu? Bu kontrollerle sorunun kaynağını bulup giderebilirsiniz.
Mermak CNC olarak, Nema 42 28 Nm step motorlarımız için genellikle üretim hatalarına karşı standart bir garanti süresi sunmaktayız. Garanti süresi ve kapsamı, satın alma tarihindeki güncel garanti koşullarımıza bağlıdır. Genellikle kullanıcı hatası, yanlış bağlantı veya aşırı yüklenme sonucu oluşan arızalar garanti kapsamı dışında kalırken, malzeme veya işçilik kaynaklı hatalar kapsam dahilindedir. Detaylı bilgi için lütfen satış ekibimizle veya garanti belgenizle iletişime geçiniz.
Evet, Mermak CNC olarak sattığımız ürünlerin satış sonrası desteğini önemsiyoruz. Nema 42 step motorunuzda bir arıza meydana gelmesi durumunda, teknik servisimizle iletişime geçerek destek alabilirsiniz. Genellikle motorlarımızın tamir edilebilir parçaları (örn. rulmanlar, bazı elektriksel bileşenler) için yedek parça temini veya uzman teknisyenlerimiz tarafından tamir hizmeti sunmaktayız. Arızanın tespiti ve çözüm süreci için lütfen servis departmanımızla irtibata geçiniz.
Step motoru monte ederken ve şaftına yük bağlarken doğru hizalama ve sağlamlık çok önemlidir. Motoru, bağlantı yüzeyine tamamen oturacak şekilde ve tüm vidaları eşit torkla sıkarak monte edin. Şafta kaplin veya kasnak bağlarken, şafta dik yönde (radyal) veya şafta paralel yönde (eksenel) aşırı güç uygulamaktan kaçının, bu rulmanlara zarar verebilir. Kaplinleri seçerken esnek kaplinleri tercih ederek olası küçük hizalama hatalarını telafi edebilirsiniz. Yükün motorun maksimum tork kapasitesini aşmadığından ve sistemin dengeli olduğundan emin olun.
Evet, sürücü ve motor arasındaki kablo uzunluğu önemlidir. Çok uzun kablolar, endüktans ve direnç nedeniyle voltaj düşüşüne, sinyal bozulmasına ve elektromanyetik parazit (EMI) riskine yol açabilir. Bu durum motorun torkunu, hızını ve genel performansını olumsuz etkileyebilir. Mümkün olduğunca kablo uzunluğunu kısa tutmaya çalışın. Uzun mesafelerde kaliteli, blendajlı kablolar kullanmak ve uygun kablo kesitini seçmek önemlidir. Genellikle 5 metreden uzun mesafeler için özel önlemler almak gerekebilir.
