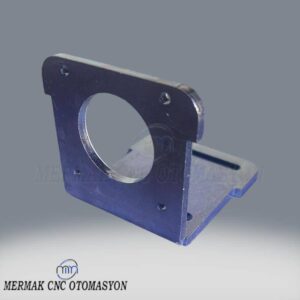

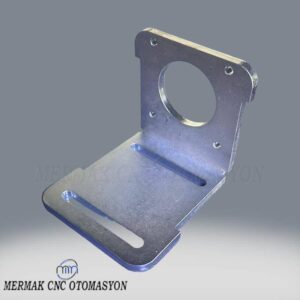

Nema 23 Step Motor Flanş Braketi

Jss

Yorum Yap

Yorumlar (21)

Ürün Kodu : nema23

Stokta 500+ Adet Var hesaplanıyor…

222,48 TL + KDV

266,98 TL Kdv Dahil

Adet

Beğen

Listeye Ekle Yorum Yap Fiyat Alarmı

256-bit SSL & 3D Secure PCI-DSS uyumlu ödeme Aynı gün kargo* Kaskolu gönderim E-Fatura / E-Arşiv 14 gün iade / değişim Resmî firma • Vergi levhası KVKK & Gizlilik Politikası Stoktan hızlı teslim Teknik destek & garanti

Ürün Açıklaması

Nema Ölçüsü

Nema 23

Marka Jss

Kategori [Kategorisiz Ürünler]

SSS

Nema 23 Step Motor Flanş Braketi

ENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

Ürün Hakkında Detaylı İnceleme

Mermak CNC'nin mühendislik uzmanlığıyla tasarlanmış Nema 23 Step Motor Flanş Braketi, endüstriyel otomasyon uygulamalarında step motorların güvenli, stabil ve hassas bir şekilde monte edilmesi için kritik bir bileşendir. Bu özel tasarım braket, NEMA (National Electrical Manufacturers Association) standartlarına uygun olarak, özellikle NEMA 23 boyutundaki step motorların ön kapak montaj delikleriyle mükemmel uyum sağlayacak şekilde geliştirilmiştir. Endüstriyel makinelerde, robotik sistemlerde ve hassas hareket kontrol uygulamalarında motorun tork transferini maksimize ederken, operasyonel titreşimleri minimize ederek sistemin genel performansını ve ömrünü önemli ölçüde artırır.

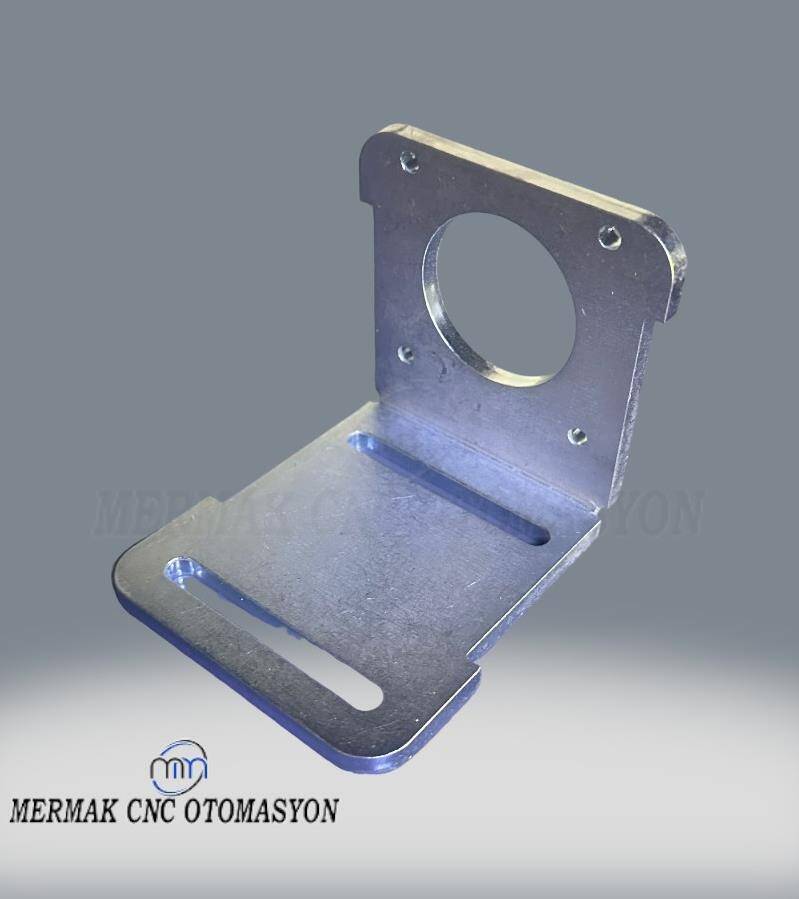

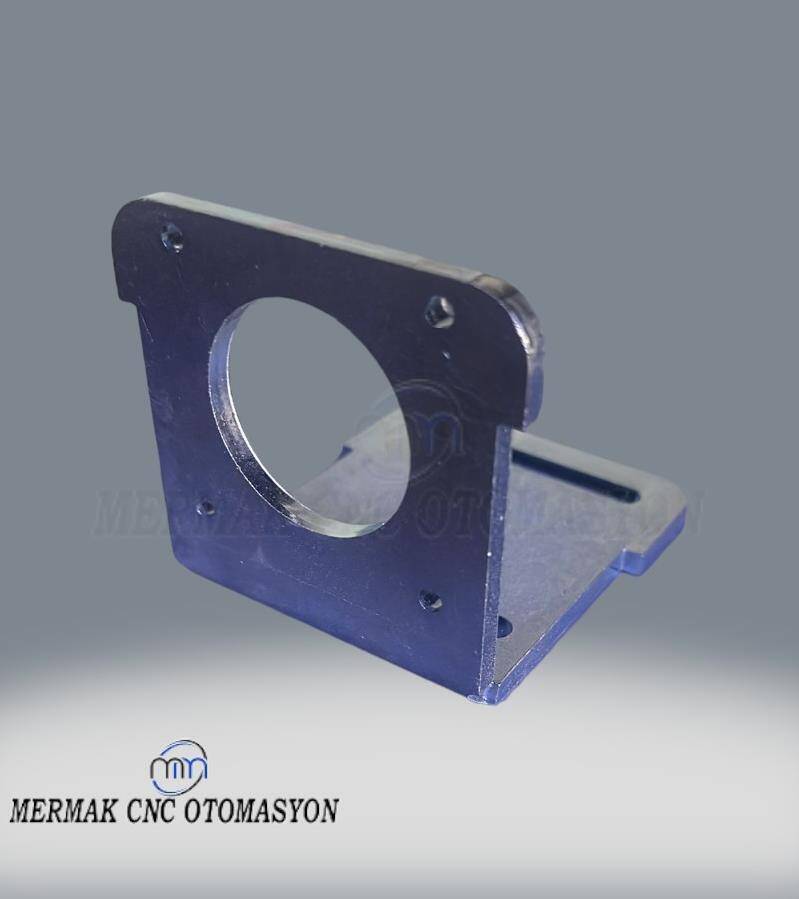

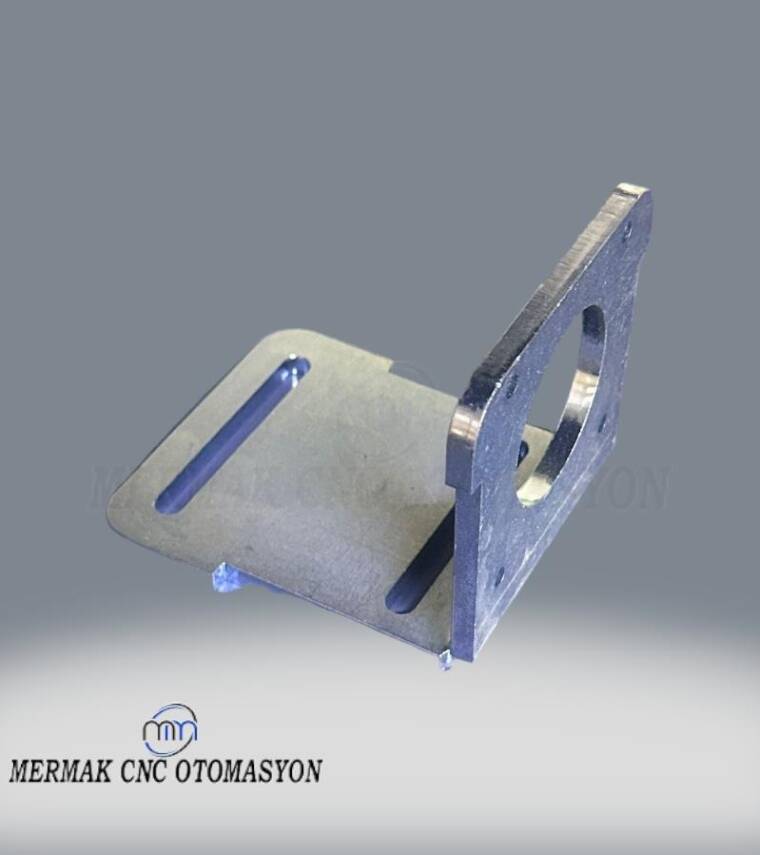

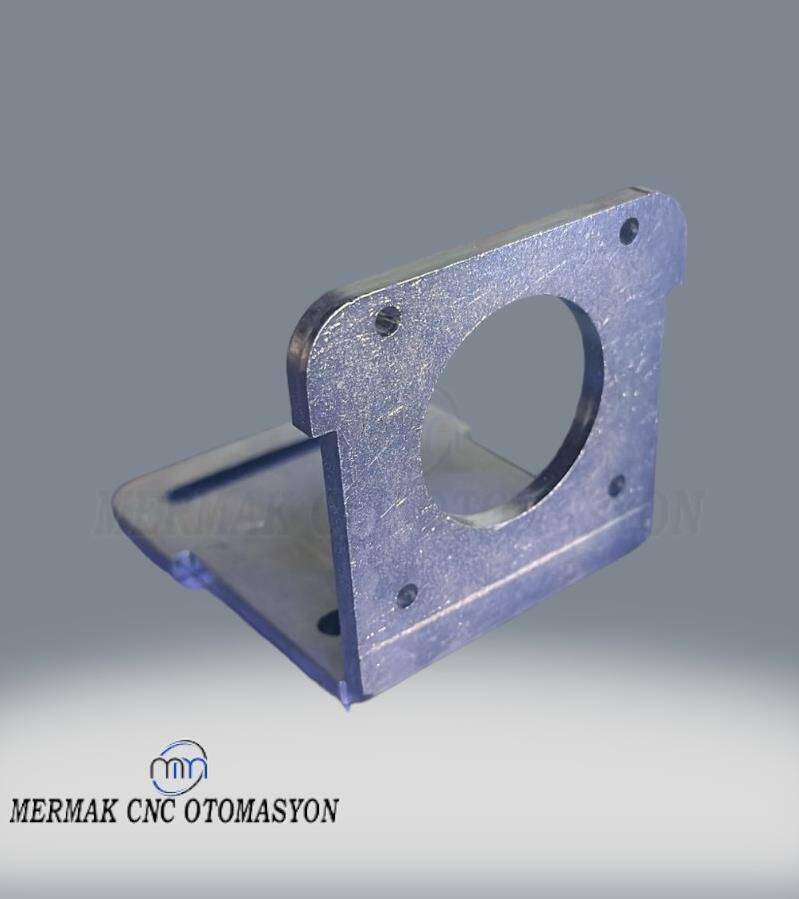

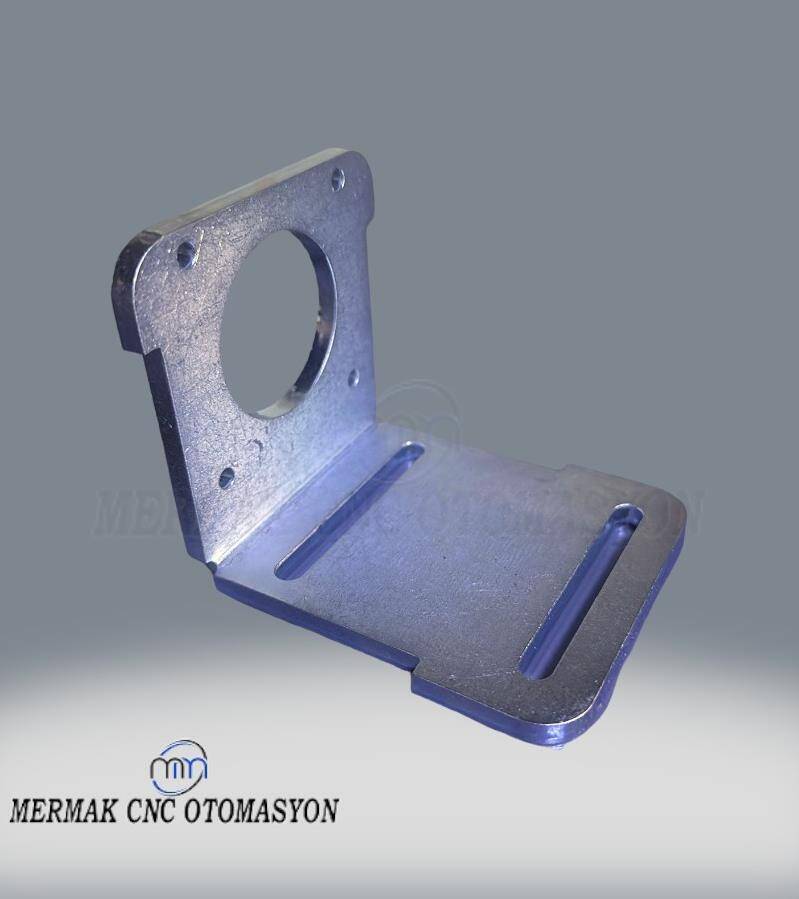

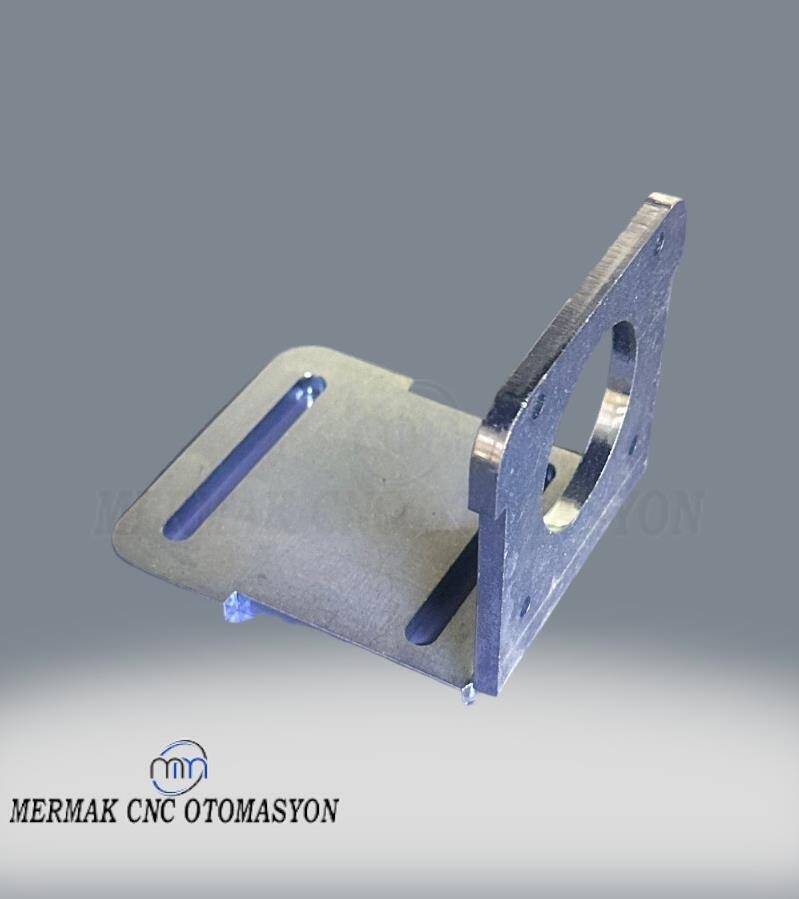

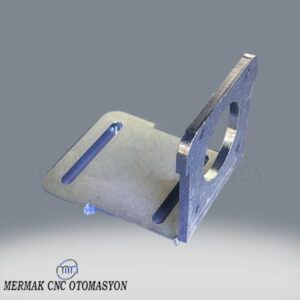

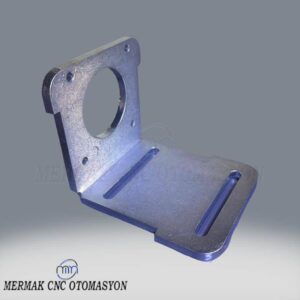

Yaklaşık 3 mm kalınlığında yüksek mukavemetli çelikten imal edilen bu motor bağlantı aparatı, yaklaşık 0.256 kg ağırlığıyla hem hafif hem de olağanüstü dayanıklılık sunar. L-dirsek formundaki tasarımı, motoru yüzeye sabitlemek için iki adet uzun montaj deliği sunarken, dirsek kısmının bükümü boyunca köşelerde yapılan iki adet takviye kaynağı, yapısal bütünlüğü ve yük taşıma kapasitesini artırır. Bu özellikler, braketin yüksek dinamik yüklere ve sürekli operasyonel strese karşı direnç göstermesini sağlayarak, projelerinizde uzun vadeli güvenilirlik ve tutarlılık garantisi verir. Mermak CNC güvencesiyle, projelerinizin temelini sağlam bir mühendislik çözümüyle atın.

Neden Bu Ürünü Seçmelisiniz?

Yüksek Yapısal Mukavemet: 3 mm kalınlığında çelik malzeme ve kritik noktalardaki takviye kaynakları sayesinde, motorunuzu olumsuz dış etkenlere ve yüksek tork yüklerine karşı maksimum düzeyde korur, uzun ömürlü ve sorunsuz bir çalışma performansı sunar.
Hassas NEMA 23 Uyumluluğu: NEMA 23 standartlarına tam uyumlu tasarımı, piyasadaki standart NEMA 23 step motorlarla doğrudan entegrasyon imkanı sunar. Bu sayede, montaj süreçlerinizde zaman ve maliyet tasarrufu sağlarken, mükemmel bir mekanik bağlantı garantilenir.
Optimum Titreşim Azaltma: Sağlam yapısı ve doğru mühendislik hesaplamalarıyla tasarlanmış geometrisi, motorun çalışma esnasında oluşan titreşimleri etkili bir şekilde absorbe eder. Bu durum, hassas hareket kontrolü gerektiren uygulamalarda konumlandırma doğruluğunu artırır ve makine bileşenlerinin aşınmasını azaltır.

Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.

Teknik Spesifikasyonlar

Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:

Teknik Parametre

Değer / Açıklama

Motor Tipi Uyumluluğu

NEMA 23 Step Motorlar (Ön Kapak Montajı)

Malzeme

Yüksek Mukavemetli Çelik

Malzeme Kalınlığı

Yaklaşık 3 mm

Ürün Ağırlığı

Yaklaşık 0.256 kg

Tasarım Formu

L-Dirsek Tipinde, Federli ve Federsiz Seçenekler Mevcut

Yüzey Montaj Delikleri

İki Adet Uzun Slot Delik (Yüzeye kolay sabitleme için)

Motor Bağlantı Donanımı

4 Adet 16 mm M6 Vida, 4 Adet M6 Somun (Genel uyumluluk için önerilen)

Yapısal Takviye

Dirsek Bükümü Boyunca Köşede İki Adet Destek Kaynağı

Ürün Barkod No

8692024016444

Endüstriyel Uygulama Alanları

CNC Makineleri ve Robotik Sistemler

Bu braket, yüksek hassasiyet ve tork gerektiren CNC router'lar, lazer kesim makineleri ve 3D yazıcılar gibi uygulamalarda NEMA 23 step motorların güvenli bir şekilde montajını sağlar. Robotik kolların eklem noktalarında veya kartezyen robot sistemlerinde motorların stabil bir şekilde konumlandırılması, tekrarlanabilirlik ve hareket doğruluğu için kritik öneme sahiptir.

Otomasyon ve Hareket Kontrol Sistemleri

Endüstriyel otomasyon hatlarında, konveyör sistemlerinde, paketleme makinelerinde ve otomatik montaj istasyonlarında NEMA 23 step motorlar sıklıkla tercih edilir. Bu flanş braketi, motorların bu sistemlere sağlam bir şekilde entegre edilerek, kesintisiz ve verimli bir hareket kontrolü sağlamasına olanak tanır. Laboratuvar otomasyonu ve test ekipmanları gibi hassas ortamlarda da güvenle kullanılabilir.

Operasyonel Avantajlar

Yüksek Verimlilik

Motorun yüzeye rijit bir şekilde bağlanması, tork kaybını minimize eder ve aktarılan gücün maksimum verimlilikle kullanılmasına olanak tanır. Bu durum, enerji tüketimini optimize ederken, sistemin genel performansını artırır.

Uzun Kullanım Ömrü

3 mm kalınlığındaki çelik yapısı ve kaynaklı takviyeler, braketin mekanik strese ve çevresel faktörlere karşı yüksek direnç göstermesini sağlar. Bu sayede, motorunuzun ve braketinizin kullanım ömrü uzar, bakım ve değişim maliyetleri düşer.

Kolay Entegrasyon

Standart NEMA 23 motorlarla tam uyumluluk ve pratik montaj delikleri sayesinde, kurulum süreci son derece hızlı ve basittir. Mühendislik projelerinizde zaman tasarrufu sağlarken, geniş bir uygulama yelpazesi için esnek bir çözüm sunar.

Mermak CNC, endüstriyel otomasyon çözümlerinde güvenilirliği ve yüksek performansı bir araya getiren ürünleriyle sektörde lider konumdadır. Nema 23 Step Motor Flanş Braketi, projelerinizin temelini sağlam atmanız için tasarlanmış, mühendislik kalitesinde bir bileşendir. Stoktan teslimat avantajı, kredi kartına taksit veya havale gibi esnek ödeme seçenekleriyle bu üstün ürüne kolayca sahip olabilirsiniz. Mermak CNC güvencesiyle, operasyonel sürekliliğinizi ve verimliliğinizi en üst seviyeye çıkarın.

Bu Parça Nedir ? Ne İşe Yarar? Nasıl Kullanılır? Özellikleri Nelerdir ? Nasıl Bağlanır ? ▼

? Nema 23 Step Motor Flanş Braketi nedir
Nema 23 Step Motor Flanş Braketi kullanım amacı
Nema 23 Step Motor Flanş Braketi teknik özellikleri
Nema 23 Step Motor Flanş Braketi nasıl bağlanır
Nema 23 Step Motor Flanş Braketi montaj adımları

Nema 23 Step Motor Flanş Braketi – Teknik ve Kullanım Bilgisi

1. Parça Nedir?

Nema 23 Step Motor Flanş Braketi, NEMA 23 standardında step motorların makine gövdesine veya hareketli birimlere sağlam ve rijit şekilde sabitlenmesini sağlayan bir montaj aparatıdır. Motorun titreşimsiz ve hassas şekilde sabitlenmesi için kullanılır. Özellikle CNC makineleri, 3D yazıcılar, lazer kesiciler ve otomasyon sistemlerinde tercih edilir.

2. Ne İşe Yarar?

- Step motorun düzgün, stabil ve güvenli şekilde makineye bağlanmasını sağlar.
- Motorun çalışma sırasında yerinden oynamasını, titreşim ve hizalama sorunlarını önler.
- Montaj kolaylığı ve standart delik yapısı sayesinde, hızlı ve güvenli kurulum imkânı sunar.

3. Özellikleri Nelerdir?

- Yaklaşık 3 mm kalınlığında çelikten üretilmiştir.
- Ağırlığı yaklaşık 0,256 kg’dır.
- L dirsek formunda olup, köşe kısmında iki destek kaynağı ile güçlendirilmiştir.
- Motorun ön kapak montaj deliklerine tam uyumlu şekilde tasarlanmıştır.
- Yüzeye montaj için iki uzun delik bulunur.
- Dört adet 16 mm M6 vida ve dört adet M6 somun ile montaj yapılır.
- Federli ve federsiz olmak üzere iki tipte bulunabilir.

4. Nasıl Kullanılır ve Bağlanır?

Montaj Adımları:

1. Braketi, motorun ön flanşındaki deliklerle hizalayın.
2. Dört adet M6 vida ve somunu kullanarak motoru brakete sabitleyin.
3. Braketin tabanındaki uzun delikleri kullanarak, braketi makine gövdesine veya istenen yüzeye sabitleyin.
4. Montaj sırasında tüm vidaların sıkı ve düzgün şekilde takıldığından emin olun.
5. Titreşimli veya hareketli uygulamalarda, bağlantı noktalarına pul veya titreşim önleyici rondela eklenmesi önerilir.

Kullanımda Dikkat Edilecekler:

- Motorun ve braketi sabitleyeceğiniz yüzeyin düz ve sağlam olması gerekir.
- Tüm bağlantı elemanlarının (vida, somun) tam sıkıldığından ve gevşek olmadığından emin olun.
- Braketin çelik yapısı sayesinde uzun ömürlü ve dayanıklıdır, ancak korozyona karşı korumak için nemli ortamlarda yüzey koruması yapılabilir.

Ek Bilgi:

- Fiyat ve stok bilgisi için cnc-marketi.com üzerinden kontrol ediniz, fiyat bilgisi veremem.

Kısaca, Nema 23 Step Motor Flanş Braketi; step motorunuzu güvenli, hassas ve standartlara uygun şekilde makinenize sabitlemek için kullanılır. Kurulumu oldukça basittir ve dayanıklı yapısıyla uzun süreli kullanım sağlar.
