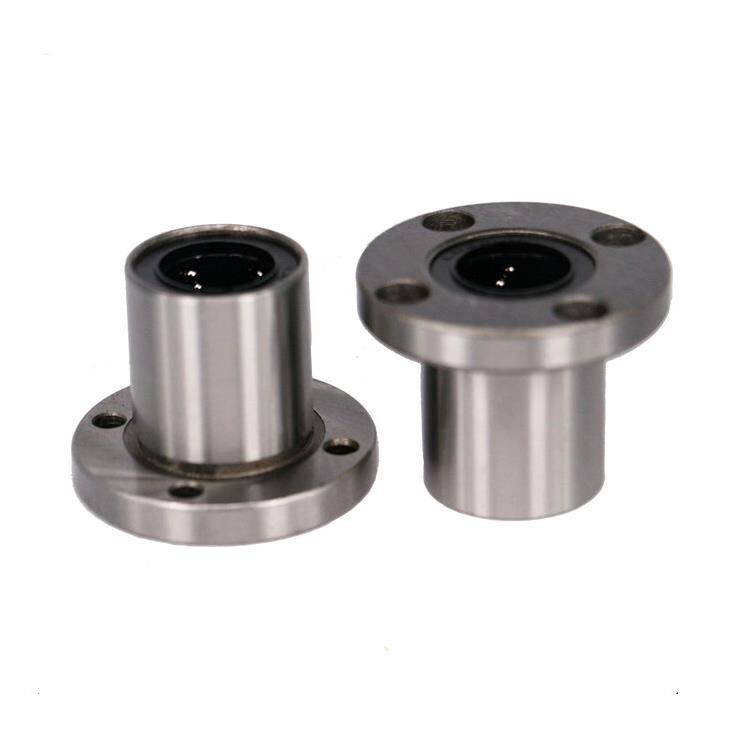

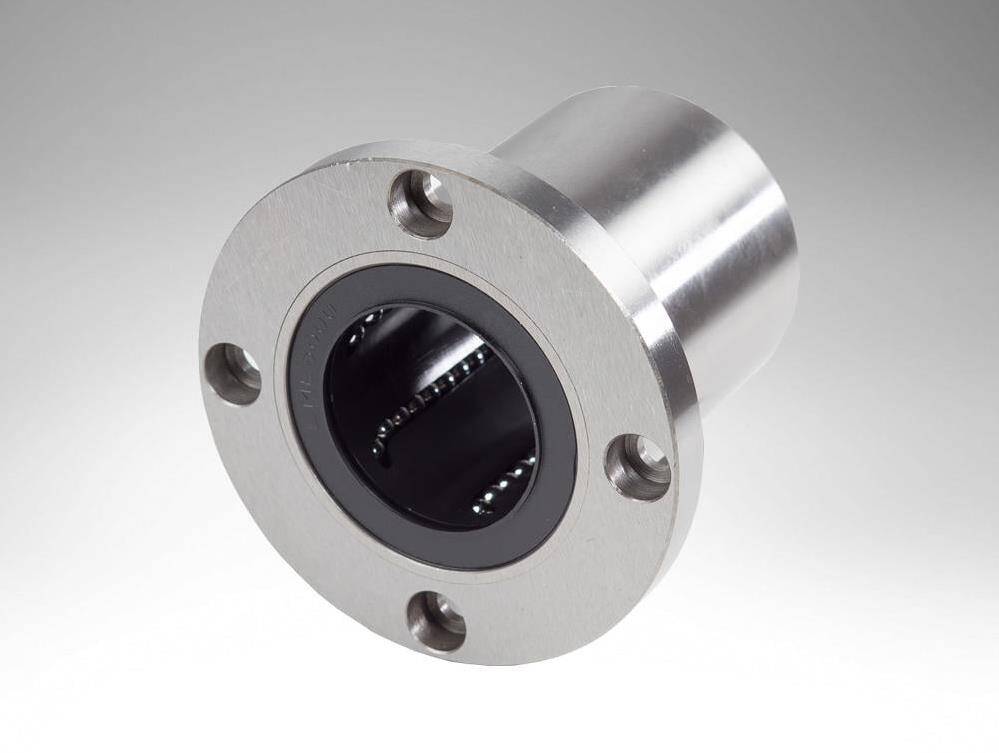

Lmef 16 Uu Lineer Rulman, endüstriyel otomasyon sistemlerinde hassas lineer hareketin kritik olduğu uygulamalar için özel olarak tasarlanmış, ön flanşlı bir bilya yataklama elemanıdır. Bu model, 16 mm çapındaki hassas taşlanmış miller üzerinde düşük sürtünme katsayısı ve yüksek konum tekrarlanabilirliği ile hareket etme kabiliyeti sunar. Kompakt yapısı ve entegre flanşı sayesinde, uygulama yüzeylerine doğrudan civatalanarak montaj kolaylığı sağlar ve özellikle sınırlı alanlarda modüler ve etkin bir mekanik tasarımın önünü açar. Yüksek kaliteli çelikten imal edilmiş sertleştirilmiş bilya yolları, uzun servis ömrü ve zorlu endüstriyel koşullara karşı direnç sunarak yatırımınızın sürdürülebilirliğini garanti eder.
Bu lineer rulman, dinamik yük altında dahi kararlı bir performans sergileyerek, kritik pozisyonlama gerektiren sistemlerde güvenilir bir çözüm sunar. Tipik dinamik yük kapasitesi 0.78 kN, statik yük kapasitesi ise 1.18 kN mertebesinde olup, belirlenen yük sınırları içerisinde yüksek hassasiyetini korur. UU tipi entegre sızdırmazlık elemanları sayesinde toz, talaş ve diğer partiküllere karşı etkin bir koruma sağlayarak, rulmanın iç yapısının kirlenmesini minimize eder ve bakım aralıklarını uzatır. Mühendislik uygulamalarında g6–h6 tolerans aralığındaki millerle kullanıldığında optimum performansa ulaşır ve sistemin genel verimliliğine doğrudan katkıda bulunur.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır:
Alüminyum profil üzerine kurulu hafif otomasyon eksen sistemlerinde ideal bir çözüm sunar. Kompakt flanşlı yapısı sayesinde, sensör taşıyıcılar, hafif robotik kollar veya küçük montaj hatlarındaki ürün transfer arabaları gibi uygulamalarda hızlı ve güvenilir lineer hareket sağlar. Özellikle modüler makine tasarımlarında, standart profillere kolay entegrasyonu sayesinde mühendislik ve montaj maliyetlerini düşürür.
Kamera, sensör ve optik ölçüm kafaları gibi hassas ekipmanları taşıyan hareketli arabalarda kullanılır. Düşük sürtünme katsayısı ve yüksek konum tekrarlanabilirliği, bu tür sistemlerde milimetrik doğrulukta pozisyonlama ihtiyacını karşılar. Laboratuvar ortamlarında test ve analiz düzenekleri için hassas lineer kılavuz görevi görerek, tekrarlanabilir deney sonuçları elde edilmesine yardımcı olur.
Küçük ve orta ölçekli otomasyon istasyonlarında, özellikle XY masalar ve pick-and-place (al-yerleştir) sistemleri için vazgeçilmez bir bileşendir. Flanşlı tasarımı, tabla altı montajlarda yerden tasarruf sağlarken, yüksek yük kapasitesi ve hassas hareket kabiliyeti, elektronik bileşen yerleştirme veya küçük parça işleme gibi uygulamalarda operasyonel verimliliği artırır.
Hobi ve profesyonel seviyedeki 3D yazıcılar, küçük CNC routerlar, lazer kesici ve gravür makineleri gibi uygulamalarda, hareketli eksenlerin temel yataklama elemanı olarak geniş bir kullanım alanı bulur. 16 mm mil çapı, bu tür makinelerde stabilite ve hassasiyet arasında optimum bir denge sunarak, nihai ürün kalitesine doğrudan etki eder.
Düşük sürtünme katsayısı sayesinde enerji tüketimini minimize ederken, akıcı ve kararlı lineer hareket sunar. Bu durum, sistemin daha hızlı ve kesintisiz çalışmasına olanak tanıyarak genel operasyonel verimliliği artırır.
Sertleştirilmiş bilya yolları ve dayanıklı çelik konstrüksiyonu ile aşınmaya karşı üstün direnç gösterir. UU tipi sızdırmazlık elemanları sayesinde kir ve tozdan korunarak, düzenli bakım ile çok daha uzun süre yüksek performansını korur.
Flanşlı gövde tasarımı, montaj yüzeylerine doğrudan ve kolay bir şekilde civatalanabilme imkanı sunar. Standart ölçüleri sayesinde mevcut sistemlere adaptasyonu kolaydır ve yeni projelerde tasarım esnekliği sağlar.
Bu rulman, 16 mm şaft çapı için tasarlanmıştır. En iyi performans, düşük sürtünme ve hassas konum tekrarlanabilirliği için g6–h6 toleransında taşlanmış millerle kullanılması önerilir. Gövde yuvası içinse genellikle H7 toleransı tavsiye edilir.
LMEF 16 UU Lineer Rulman'ın tipik dinamik yük kapasitesi yaklaşık 0.78 kN, statik yük kapasitesi ise 1.18 kN mertebesindedir. Projenizin taşıyacağı yükleri, hız ve ivme değerlerini göz önünde bulundurarak bu kapasitelerin yeterli olup olmadığını değerlendirmeniz gerekir.
Ön flanşlı gövde yapısı sayesinde LMEF 16 UU, levha, plaka veya alüminyum profil gibi yüzeylere doğrudan civatalanarak kompakt bir araba tasarımı yapılmasına imkan tanır. Bu, montajı basitleştirir ve daha sağlam bir bağlantı sağlar.
Mil yüzey sertliğinin genellikle 58-62 HRC (Rockwell Sertliği C ölçeği) aralığında olması, milin aşınmaya karşı yüksek dirençli olduğunu gösterir. Bu, bilyaların mil üzerinde yarattığı gerilime dayanmasını ve rulman ömrünün uzun olmasını sağlar. Ayrıca milin taşlanmış ve krom kaplı olması da performansı artırır.
Uygun toleransta (g6–h6) taşlanmış bir mil ile kullanıldığında, LMEF 16 UU düşük sürtünme kuvveti ve hassas konum tekrarlanabilirliği sunar. Sürtünmeyi daha da düşürmek için doğru mil toleransı, yeterli ve uygun viskozitede gres kullanımı ile mil ve rulman hizalamasının doğru yapılması kritik öneme sahiptir.
UU tip kauçuk keçeler, rulmanın temel toz, talaş ve kir girişine karşı korumasını sağlar. Ancak talaşlı imalat, MDF tozu veya metal talaşı gibi ağır ve yoğun kirli ortamlarda, lineer mil üzerini körük, kapak veya sac muhafaza ile ek olarak korumak, rulmanın ömrünü ciddi şekilde uzatacaktır.
Rulman ömrünü uzatmak için doğru mil toleransı ve yüzey sertliği, düzenli ve uygun gresle yağlama, milin doğruluğu ve paralelliğinin montajda kontrol edilmesi, ayrıca tozlu ortamlarda ek koruma (körük/muhafaza) kullanılması önemlidir. Yüksek hız ve ivmelerde yağlama aralığı kısaltılmalıdır.
Evet, yüksek hız ve ivmeli uygulamalarda rulman üzerindeki yük ve ısınma artabilir. Bu tür durumlarda, yağlama aralığını kısaltarak rulmanın sürekli uygun şekilde greslendiğinden emin olmalı ve uygulamanıza uygun viskozitede bir lineer rulman gresi seçmelisiniz.
Bir eksen üzerinde birden fazla rulman bloğu kullanılıyorsa, bloklar arası mesafe, yükün rulmanlar üzerindeki dağılımı ve milin paralellik hataları dikkatlice hesaplanmalıdır. Yanlış hizalama veya dengesiz yük dağılımı rulman ömrünü doğrudan etkiler.
Sessiz çalışma için mil ve gövde toleranslarına uygun tasarım ve montaj çok önemlidir. Taşlanmış, doğru toleranstaki mil kullanımı, uygun yağlama ve montaj sırasında milin doğruluğunun ve paralelliğinin sağlanması, rulmanın sessiz çalışmasına katkıda bulunur.
Rulman, montaj öncesi üretici tarafından genellikle greslenmiş olarak gelir. Yoğun kullanım ve yüksek hızlarda periyodik bakım kapsamında uygun lineer rulman gresinin yenilenmesi tavsiye edilir. Yağlama sıklığı ve gres tipi, çalışma koşullarına (yük, hız, ortam sıcaklığı) göre belirlenmelidir.
Ürünün garantisi Mermak CNC'nin genel garanti koşulları kapsamında sunulur. Bir arıza durumunda, öncelikle Mermak CNC teknik ekibi ile iletişime geçerek durumu detaylıca açıklamanız ve gerekli durumlarda ürünün incelenmesi için yönlendirme almanız gerekmektedir.
Evet, 16 mm mil çapı sınıfındaki LM/LME serisi rulmanlar, 3D yazıcı, küçük CNC router, lazer kesici ve benzeri hobi veya profesyonel projelerde en yaygın kullanılan lineer yatak çözümlerindendir. Kompakt yapısı ve hassasiyeti bu tür uygulamalar için oldukça uygundur.
LMEF 16 UU serisi lineer rulmanlar modüler yapıda olup, genellikle komple ünite olarak değiştirilirler. İçindeki bilyalar veya keçeler gibi parçaların ayrı ayrı değiştirilmesi pratik değildir ve rulmanın performansını olumsuz etkileyebilir. En doğru yaklaşım, aşınan veya arızalanan rulmanı yenisiyle değiştirmektir.
Kesinlikle! Uygulamanıza uygun boyutu, mil çapını ve genel rulman kombinasyonunu belirlemekte kararsız kaldığınız durumlarda, projenizin detaylarını Mermak CNC teknik ekibi ile paylaşarak mühendislik desteği almanız önerilir. Uzman ekibimiz size doğru seçimi yapmanızda yardımcı olacaktır.
