Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

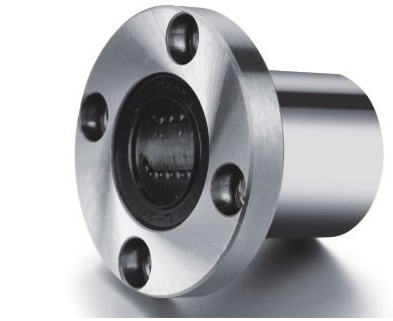

Lmef 12 Uu Lineer Rulman, endüstriyel otomasyon sistemlerinde hassas ve güvenilir lineer hareketin temel bileşenlerinden biridir. 12 mm mil çapına sahip bu özel rulman, kompakt tasarımı ve entegre flanşlı gövdesi ile mühendislik çözümlerine esneklik katmaktadır. LMEF serisinin bu üyesi, özellikle sınırlı alanlarda veya doğrudan plaka/profil üzerine montaj gerektiren uygulamalar için tasarlanmıştır. Yüksek kaliteli çelikten imal edilen sertleştirilmiş bilya yolları sayesinde, önemli yükler altında bile düşük sürtünme ve uzun servis ömrü sunarak sistemlerinizin operasyonel verimliliğini maksimize eder.
Bu lineer rulman, hassas konum tekrarlanabilirliği gerektiren otomasyon ekipmanlarında vazgeçilmez bir performans sergiler. Uygun toleranslarda (g6-h6) taşlanmış millerle eşleştirildiğinde, minimum boşluk ve akıcı bir hareket kabiliyeti sağlayarak, makine hassasiyetini doğrudan etkiler. UU tip sızdırmazlık elemanları ile donatılmış olması, toz, talaş ve diğer çevresel kirleticilerin rulman içine nüfuz etmesini engelleyerek bakım aralıklarını uzatır ve toplam sahip olma maliyetini düşürür. Lmef 12 Uu, modern otomasyonun gerektirdiği güvenilirlik, hassasiyet ve dayanıklılık standartlarını fazlasıyla karşılayan premium bir çözümdür.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın. Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Lmef 12 Uu Lineer Rulman'ın performans verileri ve fiziksel özellikleri, mühendislik projelerinizde doğru seçimi yapmanız için aşağıda detaylandırılmıştır. Bu değerler, ürünün zorlu endüstriyel koşullarda dahi istikrarlı ve güvenilir bir performans sergilemesini garanti eder:
Lmef 12 Uu Lineer Rulman, geniş bir yelpazedeki endüstriyel otomasyon uygulamalarında üstün performans ve güvenilirlik sunar. Kompakt yapısı ve yüksek hassasiyeti sayesinde, birçok farklı sektörde kritik görevler üstlenmektedir:
Özellikle alüminyum profil sistemleri üzerine kurulu hafif eksen uygulamalarında ve kompakt XY veya XYZ hareket masalarında ideal bir çözümdür. Flanşlı yapısı sayesinde montaj plakalarına veya doğrudan profillere kolayca civatalanabilir. Bu sayede, küçük montaj robotları, lazer markalama sistemleri veya hafif malzeme taşıma arabaları gibi uygulamalarda hassas ve kararlı hareket sağlar.
Kamera, sensör ve ölçüm kafası taşıyan hareketli arabalarda, laboratuvar ve test düzeneklerinde hassas lineer kılavuz olarak kullanılır. Lmef 12 Uu, düşük sürtünme ve yüksek konum tekrarlanabilirliği sayesinde, optik hizalama sistemleri, mikroskop tabla hareketleri veya test problarının hassas pozisyonlandırılması gibi kritik uygulamalarda güvenilir bir temel oluşturur.
12 mm mil çapı sınıfındaki bu lineer rulman, 3D yazıcılar (özellikle daha büyük veya profesyonel modeller), küçük CNC router'lar ve lazer kesici makineler gibi hobi veya hafif profesyonel segmentteki projelerde yaygın olarak tercih edilir. Hassas hareket yeteneği, bu makinelerin baskı veya işleme kalitesini doğrudan etkileyerek nihai ürünün doğruluğunu ve yüzey kalitesini artırır.
Montaj, paketleme veya sıralama gibi kompakt otomasyon istasyonlarında, ürünlerin veya bileşenlerin hassas bir şekilde taşınması ve konumlandırılması için kullanılır. Flanşlı yapısı, dar alanlarda bile güvenli ve sağlam montaj imkanı sunarak, otomasyon hücrelerinin tasarımında esneklik ve verimlilik sağlar. Modüler yapısı sayesinde hızlı değişim ve stok yönetimi kolaylığı da sunar.
Lmef 12 Uu, düşük sürtünme katsayısı sayesinde tahrik sistemlerinin enerji tüketimini minimize eder. Bu durum, daha az ısı üretimi ve daha uzun motor ömrü anlamına gelirken, operasyonel maliyetleri düşürerek genel sistem verimliliğini artırır.
Yüksek kaliteli malzemelerden üretilen sertleştirilmiş bilya yolları ve etkin UU tip sızdırmazlık elemanları, rulmanın aşınmaya karşı direncini artırır. Bu kombinasyon, ağır çalışma koşullarında bile rulmanın servis ömrünü önemli ölçüde uzatarak bakım ve değişim sıklığını azaltır.
Entegre flanşlı gövde tasarımı, rulmanın montajını son derece basit hale getirir. Standart delik aralıkları ve kompakt boyutları sayesinde mevcut sistemlere veya yeni tasarımlara hızlı ve sorunsuz bir şekilde entegre edilebilir, böylece kurulum süresinden tasarruf sağlar.
Bu durum genellikle mil toleransının uygun olmamasından (g6–h6 dışı), milin yüzey sertliğinin yetersizliğinden (58–62 HRC altı), montaj sırasında mil paralellik hatalarından veya yetersiz/yanlış yağlamadan kaynaklanabilir. Öncelikle milinizi kontrol edin ve montaj hizalamasını gözden geçirin. Yüksek hız ve ivmelerde yağlama aralığını kısaltıp uygun viskozitede gres/yağ kullandığınızdan emin olun.
Hayır, herhangi bir 12mm mil uygun değildir. LMEF 12 UU lineer rulmandan maksimum performans ve uzun ömür almak için mil yüzey sertliği genellikle 58–62 HRC aralığında, taşlanmış ve krom kaplı olmalıdır. Ayrıca, düşük sürtünme ve hassas konum tekrarlanabilirliği için mil toleransının g6–h6 aralığında olması kritik öneme sahiptir.
Katalog verilerine göre, tek bir LMEF 12 UU lineer rulmanın tipik dinamik yük kapasitesi yaklaşık 0.41 kN (yaklaşık 41 kgf), statik yük kapasitesi ise 0.60 kN (yaklaşık 60 kgf) mertebesindedir. Tasarım yaparken dinamik yük kapasitesini esas almanız ve güvenlik faktörü uygulamanız önemlidir.
UU tip kauçuk keçeler temel düzeyde toz, talaş ve kir girişine karşı koruma sağlar. Ancak talaşlı imalat (metal veya ahşap), MDF tozu veya yoğun metal talaşı gibi ağır şartlarda rulman ve milin ömrünü ciddi şekilde uzatmak için lineer mil üzerini körük, kapak veya sac muhafaza gibi ek koruyucu önlemlerle desteklemeniz şiddetle tavsiye edilir.
Evet, bir eksen üzerinde birden fazla rulman bloğu kullanılıyorsa, bloklar arası mesafe ve yük dağılımı rulman ömrünü ve sistemin hassasiyetini doğrudan etkiler. Yükün eşit dağıldığından emin olmak ve bindirme momentlerini minimize etmek için blokları dengeli bir şekilde konumlandırmalısınız. Genellikle rulmanlar arası mesafenin, rulman bloğunun uzunluğunun 4-6 katı olması önerilir.
LMEF 12 UU, ön flanşlı gövdesi sayesinde montajı oldukça kolaylaştırır. Levha, plaka veya alüminyum profil üzerine doğrudan civatalanarak kompakt bir araba tasarımı yapılmasına imkan verir. Bu, montaj esnekliği sağlar ve ek rulman yatağı veya bloğu gereksinimini ortadan kaldırarak maliyet ve montaj süresinden tasarruf ettirir.
Temel fark gövde yapısındadır. LM12UU genellikle silindirik bir dış gövdeye sahipken, LMEF 12 UU modelinde ön kısımda montaj için entegre bir flanş bulunur. Bu flanş, rulmanı doğrudan bir yüzeye (levha, profil vb.) civatalayarak sabitlemeye olanak tanır ve genellikle daha kompakt ve rijit bir montaj sağlar.
Yüksek hız ve ivmelerde rulman üzerindeki termal ve mekanik stres artar. Bu koşullarda rulman ömrünü korumak ve performansı sürdürmek için yağlama aralığı kısaltılmalı ve yüksek hızlı uygulamalara uygun, doğru viskozitede bir lineer rulman gresi veya yağı seçilmelidir. Ayrıca, mil doğruluğu ve hizalamanın çok daha kritik olduğu unutulmamalıdır.
LMEF 12 UU rulmanlar, mil ve gövde toleranslarına uygun tasarlandığında sessiz çalışma sağlar. Gürültülü çalışma genellikle milin tolerans dışı (g6–h6 dışı) olmasından, yüzey pürüzlülüğünden, montajdaki paralellik veya hizalama hatalarından, aşırı yüklenmeden veya yetersiz/yanlış yağlamadan kaynaklanabilir. Tüm bu faktörleri kontrol etmek sorunu çözmenize yardımcı olacaktır.
LMEF 12 UU, sertleştirilmiş bilya yolları sayesinde uzun servis ömrü sunar. Ancak ömür, çalışma yükü, hız, ortam koşulları ve düzenli bakıma bağlıdır. Ömrü uzatmak için doğru mil toleransı (g6–h6) ve yüzey sertliği (58–62 HRC) olan miller kullanmalı, düzenli ve uygun gresleme yapmalı, mili ve rulmanı kir/tozdan korumalı ve montaj sırasında milin doğruluğunu ve paralelliğini sağlamalısınız.
Evet, LMEF serisi lineer rulmanlar modüler bir yapıya sahiptir. Bu sayede, arızalı bir rulmanı değiştirmek ve yedek parça stok yönetimi yapmak oldukça kolaydır. Mermak CNC olarak orijinal ve uyumlu yedek parçaları temin edebilirsiniz.
Mermak CNC, satılan tüm ürünlerde olduğu gibi LMEF 12 UU lineer rulmanlar için de üretim hatalarına karşı standart garanti koşulları sunar. Garanti süresi ve detayları için lütfen satın alma belgenizi kontrol edin veya Mermak CNC teknik destek ekibiyle iletişime geçin. Garanti, yanlış montaj, aşırı yükleme veya uygunsuz kullanım sonucu oluşan arızaları kapsamaz.
