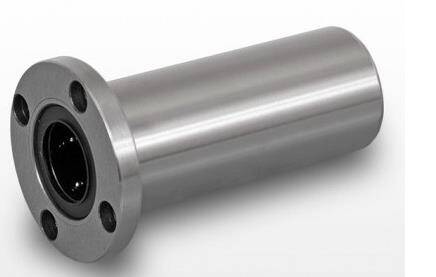

LMEF 40 LUU Lineer Rulman Uzun Tip, endüstriyel otomasyon sistemlerinde yüksek hassasiyet, yük kapasitesi ve dayanıklılık gerektiren lineer hareket uygulamaları için özel olarak tasarlanmış kritik bir mekanik komponenttir. 40 mm şaft çapına sahip bu rulman, ön flanşlı gövde yapısı sayesinde montaj kolaylığı sunar ve makine şasisi, levha, plaka veya alüminyum profil gibi yüzeylere doğrudan ve sağlam bir şekilde civatalanarak kompakt ve rijit bir lineer araba mekanizması oluşturulmasına imkan tanır. Uzun tip (LUU) kategorisinde yer alması, standart lineer rulmanlara kıyasla daha fazla bilya sırasına sahip olduğu anlamına gelir; bu da dinamik ve statik yük kapasitesini önemli ölçüde artırarak ağır hizmet uygulamalarında bile kesintisiz ve güvenilir performans sağlar.
Bu lineer rulman, optimize edilmiş iç geometrisi ve indüksiyonla sertleştirilmiş bilya yolları sayesinde düşük sürtünme kuvveti ile akıcı ve ultra hassas lineer hareket kabiliyeti sunar. Özellikle taşlanmış ve sertleştirilmiş g6-h6 toleranslarındaki millerle eşleştirildiğinde, mükemmel konum tekrarlanabilirliği ve uzun servis ömrü garantiler. Endüstriyel otomasyonun kritik gereksinimleri olan yüksek hız, yüksek ivme ve sürekli çalışma koşullarında dahi operasyonel kararlılığını korur. Çift taraflı kauçuk sızdırmazlık elemanları (UU tipi keçeler) sayesinde toz, nem, talaş ve küçük partiküllere karşı etkin bir koruma sağlayarak bakım ihtiyacını minimize eder ve çalışma ortamının zorluklarına karşı direncini artırır. Bu özellikler, toplam sahip olma maliyetini düşürürken sistemin genel verimliliğini yükseltir.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Ek Teknik Bilgi ve Destek: Daha detaylı bilgi için ürün içinde bulunan "Hızlı Teknik Soru Sor" butonunu tıklayarak anında cevap alabilirsiniz. Mermak CNC, teknik konularda her zaman yanınızdadır ve projelerinize değer katmak için yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır. Bu değerler, optimum çalışma koşullarında elde edilen tipik değerlerdir ve uygulama gereksinimlerine göre dikkatle değerlendirilmelidir.
LMEF 40 LUU lineer rulman, adından da anlaşıldığı gibi 40 mm şaft / mil çapı için tasarlanmıştır. En iyi performansı ve uzun ömrü elde etmek için g6–h6 toleransında taşlanmış ve mümkünse krom kaplı mil kullanılması kritik öneme sahiptir. Milin toleransı, rulmanın düşük sürtünme ve hassas konum tekrarlanabilirliği sağlamasında doğrudan etkilidir.
Rulmanın bilya yollarının mil yüzeyinde iz bırakmaması ve uzun servis ömrü için mil yüzey sertliği genellikle 58–62 HRC aralığında olmalıdır. Bu sertlik, bilyaların mil yüzeyinde deformasyona neden olmasını engeller. Yetersiz sertlikteki mil, zamanla aşınır, boşluk yapar ve rulmanın ömrünü ciddi şekilde kısaltır.
Bir eksen üzerinde birden fazla rulman bloğu kullanıyorsanız, bloklar arası mesafe ve yük dağılımı rulman ömrü ve sistem stabilitesi için hayati öneme sahiptir. Genellikle, rulmanlar arası mesafenin taşıyıcı plakanın genişliğinin 2-3 katı olması tavsiye edilir. Montajda milin paralelliği ve rulmanların aynı hizada olması, yükün eşit dağılmasını ve rulmanlara binen stresi azaltmasını sağlar.
LMEF 40 LUU lineer rulman, uygun toleransta taşlanmış mil ile kullanıldığında sessiz çalışacak şekilde tasarlanmıştır. Eğer ses veya takılma hissediyorsanız, bu genellikle milin tolerans dışı olması, yüzey pürüzlülüğü, montajdaki hizalama hataları veya milin paralellik sorunlarından kaynaklanabilir. Ayrıca, yetersiz veya yanlış yağlama da benzer sorunlara yol açabilir.
LMEF 40 LUU lineer rulman, uzun tip (LUU) olması sayesinde standart modellere göre daha yüksek yük kapasitesine sahiptir. Katalog verilerine göre tipik dinamik yük kapasitesi yaklaşık 2.16 kN (yaklaşık 216 kgf), statik yük kapasitesi ise 4.02 kN (yaklaşık 402 kgf) mertebesindedir. Dinamik yük, hareket halindeki, statik yük ise sabit durumdaki maksimum taşıma kapasitesini gösterir.
Evet, LMEF 40 LUU lineer rulman, doğru mil ve yağlama ile yüksek hızlı uygulamalarda kullanılabilir. Ancak, yüksek hız ve ivmelerde rulman içinde oluşan sürtünme ve ısı artacağından, yağlama aralığı kısaltılmalı ve uygun viskozitede, yüksek hızlı lineer rulmanlar için özel olarak formüle edilmiş gres veya yağ seçilmelidir. Periyodik bakımı aksatmamak ömrünü uzatacaktır.
LMEF 40 LUU modelindeki 'UU' eki, rulmanın her iki tarafında da kauçuk sızdırmazlık keçeleri (contalar) bulunduğunu belirtir. Bu keçeler, rulman içine toz, talaş ve kir girişine karşı temel bir koruma sağlar. Ancak, talaşlı imalat, MDF tozu veya metal talaşı gibi ağır endüstriyel ortamlarda, lineer mil üzerini körük, kapak veya sac muhafaza ile ek olarak korumak rulmanın ömrünü ciddi şekilde uzatacaktır.
LMEF serisi lineer rulmanlar, ön flanşlı bir gövdeye sahiptir. Bu flanş, rulmanın levha, plaka veya alüminyum profil üzerine doğrudan civatalanarak kompakt bir araba tasarımı yapılmasına imkan verir. Standart silindirik tip rulmanlara göre daha kolay ve sağlam bir montaj sağlar, ayrıca sistemin genel rijitliğini artırabilir.
Rulmanın ömrünü uzatmak için montaj sırasında mil doğruluğu ve paralellik hatalarına azami dikkat edilmelidir. Milin hassas bir şekilde hizalanması ve paralel olması, rulmanın bilya yollarına binen yükü dengeler ve aşınmayı azaltır. Montaj öncesi milin yüzey temizliği ve hafifçe yağlanması da önemlidir. Yanlış montaj, erken aşınmaya ve performans kaybına yol açar.
LMEF 40 LUU lineer rulmanlar, sertleştirilmiş bilya yolları ve düşük sürtünmeli lineer hareket özellikleri sayesinde hassas pozisyonlama ve konum tekrarlanabilirliği sunar. Uygun toleransta mil ve doğru montaj ile CNC tezgahlarında düşük titreşimli ve yüksek hassasiyetli hareket sağlamak mümkündür. 40 mm mil çapı sınıfında, küçük ve orta ölçekli CNC router, lazer kesici gibi uygulamalar için oldukça uygundur.
LMEF 40 LUU lineer rulmanlar modüler bir yapıya sahip olsa da, genellikle iç bilya sıraları ve keçeler ayrı ayrı değiştirilebilecek standart yedek parçalar olarak sunulmaz. Aşınma veya arıza durumunda, rulmanın komple bloğunun değiştirilmesi önerilir. Bu, sisteminizin orijinal performansını ve hassasiyetini korumanın en güvenilir yoludur. Mermak CNC stoklarında genellikle bu tip rulmanları bulabilirsiniz.
Mermak CNC olarak sattığımız ürünler, üretim hatalarına karşı belirli bir garanti süresi ile gelir. LMEF 40 LUU lineer rulmanınızla ilgili bir sorun yaşamanız durumunda, lütfen teknik destek ekibimizle iletişime geçin. Uzmanlarımız, sorunu değerlendirecek ve çözüm için size rehberlik edecektir. Gerekirse, ürün incelemesi ve garanti koşulları çerçevesinde destek sağlanacaktır.
Lineer rulmanlar, hassas toleranslar ve özel montaj gerektiren bileşenlerdir. Çoğu durumda, LMEF 40 LUU gibi standart lineer rulmanların arızalanması durumunda tamir hizmeti ekonomik veya pratik değildir. Rulmanın iç yapısındaki aşınma veya hasarlar, genellikle yeni bir rulman ile değiştirilerek sistem performansının en üst düzeyde korunması tavsiye edilir.
LMEF 40 LUU lineer rulman için en uygun performansı sağlamak adına, rulmanla birlikte 40 mm çapında, g6–h6 toleransında taşlanmış ve 58–62 HRC sertliğinde sertleştirilmiş lineer milleri temin etmenizi şiddetle tavsiye ederiz. Ayrıca, milin sabitlenmesi için uygun çapta mil destek blokları (SHF/SK serisi) ve flanşlı yapısına uygun montaj elemanları da projeye göre değerlendirilmelidir. En doğru kombinasyon için Mermak CNC teknik ekibine danışmanız faydalı olacaktır.
