Gelince Haber VerENDÜSTRİYEL OTOMASYON PARÇALARI | Üstün Performans Serisi

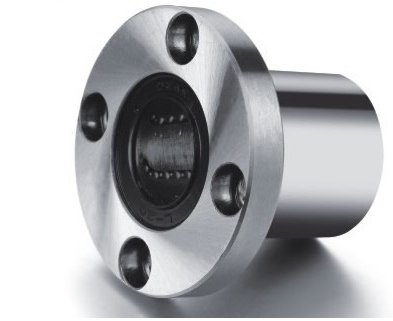

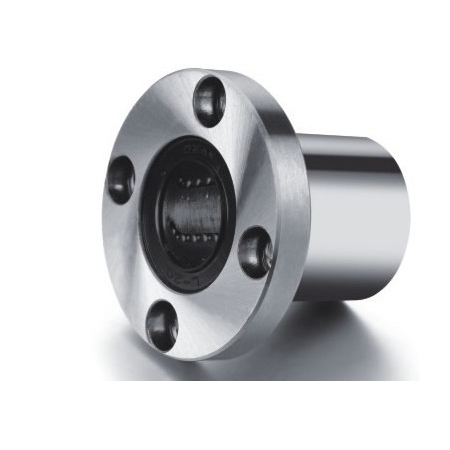

Lmef 10 Uu Lineer Rulman, endüstriyel otomasyon sistemlerinde hassas lineer hareketin kritik olduğu uygulamalar için özel olarak tasarlanmış, yüksek performanslı bir bileşendir. 10 mm mil çapına sahip sistemler için ideal olan bu rulman, ön flanşlı gövde yapısı sayesinde kolay ve sağlam montaj imkanı sunar. Gövde ucundaki entegre flanş, rulmanın doğrudan bir levha, plaka veya alüminyum profil üzerine civatalanarak sabitlenmesine olanak tanır. Bu tasarım yaklaşımı, mühendislerin kompakt ve rijit araba sistemlerini daha az bileşenle ve daha yüksek hassasiyetle oluşturmasına yardımcı olur. Sertleştirilmiş bilya yolları ve optimize edilmiş iç yapısı, uzun servis ömrü ve tekrarlanabilir hassasiyet vaat eder.
LMEF 10 UU kodlu bu lineer rulman, özellikle düşük sürtünme kuvveti ve üstün konum tekrarlanabilirliği gerektiren uygulamalarda fark yaratır. Uygun toleransta (g6–h6) taşlanmış bir mil ile kullanıldığında, minimum enerji kaybı ile akıcı bir hareket sağlar. Dinamik yük kapasitesi yaklaşık 0.37 kN (kilonewton) ve statik yük kapasitesi 0.55 kN mertebesinde olup, hafif ila orta yük altındaki uygulamalar için güvenilir bir çözüm sunar. UU tip sızdırmazlık elemanları, rulmanın iç yapısını toz, talaş ve diğer çevresel kirleticilere karşı etkili bir şekilde koruyarak, zorlu endüstriyel ortamlarda bile uzun ömürlü ve sorunsuz çalışmasını güvence altına alır.
Proje ve Teknik Destek: Bu ürünün sisteminize uyumluluğu veya doğru seçimi konusunda kararsızsanız, teknik mühendislerimizden ücretsiz destek alabilirsiniz. Hızlı Teknik Soru Sor butonu ile bize ulaşın.
Daha detaylı bilgi için ürün içinde bulunan Hızlı Teknik Soru Sor butonunu tıklayarak anında cevap alabilirsiniz. Mermak, teknik konularda her zaman yanınızdadır.
Ürünün performans verileri ve fiziksel özellikleri aşağıda detaylandırılmıştır. Bu değerler, sistem tasarımınızda hassas kararlar almanız için temel referans noktalarıdır.
Lmef 10 Uu Lineer Rulman, özellikle alüminyum profil üzerine kurulu hafif eksen sistemleri ve modüler otomasyon istasyonları için idealdir. Kompakt yapısı ve flanşlı montaj kolaylığı sayesinde, XY masalar, küçük montaj istasyonları veya malzeme besleme ünitelerinde hassas ve tekrarlanabilir lineer hareket sağlamak amacıyla kullanılır. Örneğin, elektronik kart dizgi makinelerinde taşıyıcı arabaların hareketini veya etiketleme makinelerinde ürün konumlandırma mekanizmalarını destekleyebilir.
Kamera, sensör ve ölçüm kafası taşıyan hassas arabalarda, Lmef 10 Uu Lineer Rulman tercih edilen bir bileşendir. Düşük sürtünmesi ve hassas konum tekrarlanabilirliği, görüntü işleme sistemlerinde veya kalite kontrol ünitelerinde milimetrik hassasiyette hareket gerektiren uygulamalar için mükemmeldir. Laboratuvar ve test düzeneklerinde, numunelerin hassas bir şekilde konumlandırılması gereken lineer kılavuzlarda veya mikroskop tablası hareketlerinde güvenle kullanılabilir.
Düşük sürtünmeli hareket kabiliyeti, enerji tüketimini minimize ederken, yüksek hız ve ivmelerde dahi akıcı ve kesintisiz performans sunar. Bu, makine parkurunuzun genel operasyonel verimliliğini artırır.
Sertleştirilmiş bilya yolları ve etkin sızdırmazlık elemanları sayesinde aşınmaya ve kirliliğe karşı yüksek direnç gösterir. Bu durum, bakım maliyetlerini düşürür ve ekipmanınızın çalışma süresini maksimize eder.
Flanşlı tasarımı, mevcut sistemlere veya yeni projelere hızlı ve kolay entegrasyon imkanı sunar. Standart ölçüleri ve modüler yapısı, montaj ve değişim süreçlerini basitleştirir, proje teslim sürelerini kısaltır.
Lmef 10 Uu Lineer Rulman ile en iyi performansı almak için g6–h6 toleransında taşlanmış ve sertleştirilmiş miller kullanmalısınız. Bu, düşük sürtünme ve hassas konumlandırma sağlar. Gövde yuvası içinse genellikle H7 toleransı önerilir; böylece rulman, yuvasına sıkı geçme ile sabitlenebilir.
Bu rulmanın tipik dinamik yük kapasitesi yaklaşık 0.37 kN (yaklaşık 37 kgf), statik yük kapasitesi ise 0.55 kN (yaklaşık 55 kgf) mertebesindedir. Dinamik yük, hareket halindeyken rulmanın güvenle taşıyabileceği, statik yük ise durur haldeyken deformasyona uğramadan dayanabileceği maksimum yüktür. Uygulamanızda yükün sabit mi hareketli mi olduğuna göre seçim yapmalısınız.
LMEF 10 UU, ön flanşlı bir yapıya sahiptir. Bu sayede, gövde ucundaki flanş kısmından cıvatalar yardımıyla doğrudan bir levha, plaka veya alüminyum profil üzerine kolayca monte edebilirsiniz. Bu, kompakt bir araba tasarımı için büyük avantaj sağlar.
Rulmanlar genellikle montaj öncesi üretici tarafından greslenmiş olarak gelir. Ancak yoğun kullanım, yüksek hız ve ivmelerde periyodik bakım kapsamında uygun lineer rulman gresinin yenilenmesi ömrünü uzatır. Mermak CNC teknik ekibimizden uygun gres tipi için tavsiye alabilirsiniz.
LMEF 10 UU tipindeki rulmanların UU sızdırmazlık özelliği, toz ve kir girişine karşı temel bir koruma sağlar. Ancak talaşlı imalat, MDF tozu veya metal talaşı gibi ağır şartlarda, lineer mil üzerini körük, kapak veya sac muhafaza ile korumak rulmanın servis ömrünü ciddi şekilde artıracaktır.
Mil yüzey sertliği, rulman bilyelerinin mil üzerinde pürüzsüz ve dayanıklı bir yüzeyde yuvarlanmasını sağlar. Genellikle 58–62 HRC aralığında sertleştirilmiş, taşlanmış ve tercihen krom kaplı miller kullanılması, rulmanın aşınma direncini ve servis ömrünü doğrudan etkiler.
Bir eksen üzerinde birden fazla rulman bloğu kullanılıyorsa, bloklar arası mesafe ve taşıyacağınız yükün rulmanlara eşit dağılımı kritik öneme sahiptir. Mil doğruluğu ve paralellik hataları, rulman ömrünü doğrudan etkiler; montaj öncesi hizalama kontrolü önerilir.
Evet, uygun mil ve montaj koşulları sağlandığında yüksek hız ve ivmeli uygulamalarda kullanılabilir. Ancak bu tür durumlarda, yağlama aralığı kısaltılmalı ve yüksek hızlara uygun viskozitede özel lineer rulman gresi veya yağı seçilmelidir. Bu, aşırı ısınmayı önler ve rulman ömrünü korur.
Rulmandan gelen sesler genellikle mil doğruluğu, paralellik hataları, yetersiz yağlama veya mil ile rulman arasındaki tolerans uyumsuzluğundan kaynaklanabilir. Öncelikle yağlamayı kontrol edin, milin temiz ve hasarsız olduğundan emin olun. Montaj hizalamasını gözden geçirmek ve gerekirse Mermak CNC teknik ekibimizle iletişime geçmek en doğrusudur.
Uygun toleransta olmayan bir mil veya gövde yuvası, rulmanın sıkışmasına, aşırı sürtünmeye, gürültülü çalışmaya ve erken aşınmaya neden olabilir. Bu durum, hassas pozisyonlama kabiliyetini de olumsuz etkiler. Uygun toleransta taşlanmış g6–h6 mil ile kullanıldığında, düşük sürtünme kuvveti ve hassas konum tekrarlanabilirliği sağlanır.
Evet, kesinlikle. 10 mm mil çapı sınıfındaki LM/LME serisi rulmanlar, 3D yazıcılar, küçük CNC routerlar, lazer kesiciler ve benzeri hobi veya profesyonel projelerde en yaygın ve uygun maliyetli lineer yatak çözümlerinden biridir. Kompakt yapısı ve flanşlı montaj kolaylığı bu uygulamalar için idealdir.
LMEF serisi lineer rulmanlar modüler bir yapıya sahiptir, bu da arızalanan bir rulmanın kolayca yenisiyle değiştirilebileceği anlamına gelir. Mermak CNC olarak yedek parça temini konusunda destek veriyoruz ve doğru montaj bilgisiyle kendiniz de değişimi yapabilirsiniz. Ancak hassas uygulamalarda teknik destek almak faydalı olabilir.
Elbette. Projenizin detaylarını ve ihtiyaçlarınızı Mermak CNC teknik ekibimizle paylaşarak, uygulamanız için en uygun LM/LME serisi rulman ve mil kombinasyonunu seçme konusunda kapsamlı mühendislik ve seçim notları doğrultusunda destek alabilirsiniz. Satış öncesi ve sonrası her zaman yanınızdayız.
